phone YAMAHA YZF-R1M 2020 Manuale duso (in Italian)

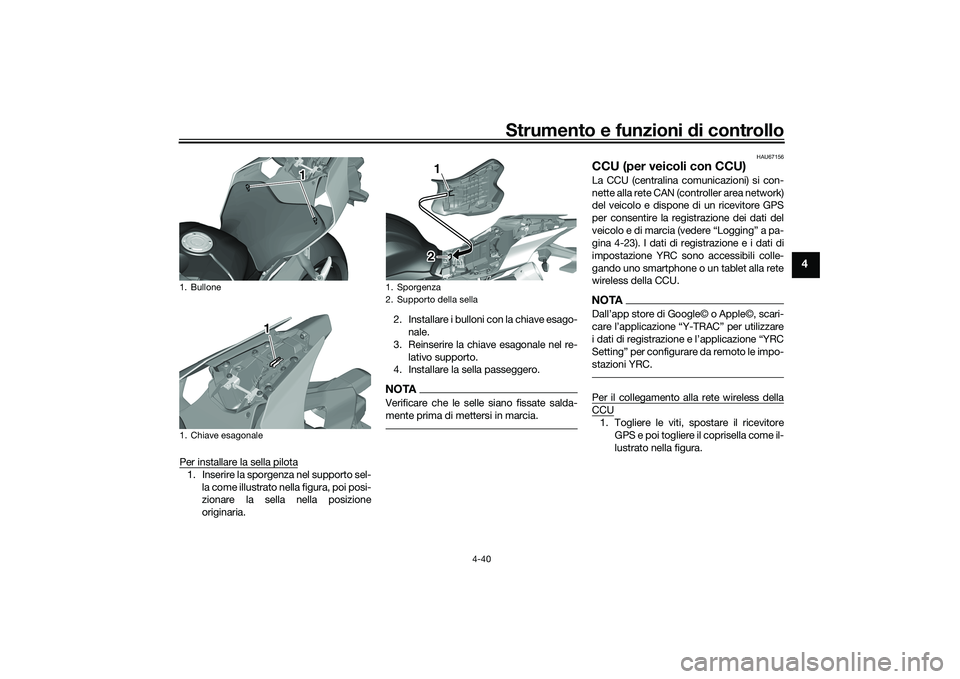

Strumento e funzioni di controllo
4-40
4
Per installare la sella pilota1. Inserire la sporgenza nel supporto sel-
la come illustrato nella figura, poi posi-
zionare la sella nella posizione
originaria. 2. Installare i bulloni con la chiave esago-
nale.
3. Reinserire la chiave esagonale nel re- lativo supporto.
4. Installare la sella passeggero.
NOTAVerificare che le selle siano fissate salda-
mente prima di mettersi in marcia.
HAU67156
CCU (per veicoli con CCU)La CCU (centralina comunicazioni) si con-
nette alla rete CAN (c ontroller area network)
del veicolo e dispone di un ricevitore GPS
per consentire la registrazione dei dati del
veicolo e di marcia (vedere “Logging” a pa-
gina 4-23). I dati di registrazione e i dati di
impostazione YRC sono accessibili colle-
gando uno smartphone o un tablet alla rete
wireless della CCU.NOTADall’app store di Google© o Apple©, scari-
care l’applicazione “Y-TRAC” per utilizzare
i dati di registrazione e l’applicazione “YRC
Setting” per configurare da remoto le impo-
stazioni YRC.Per il collegamento alla rete wireless dellaCCU1. Togliere le viti, spostare il ricevitore
GPS e poi togliere il coprisella come il-
lustrato nella figura.
1. Bullone
1. Chiave esagonale
1
1
1. Sporgenza
2. Supporto della sella
21
UB3LH0H0.book Page 40 Wednesday, August 7, 2019 5:15 PM

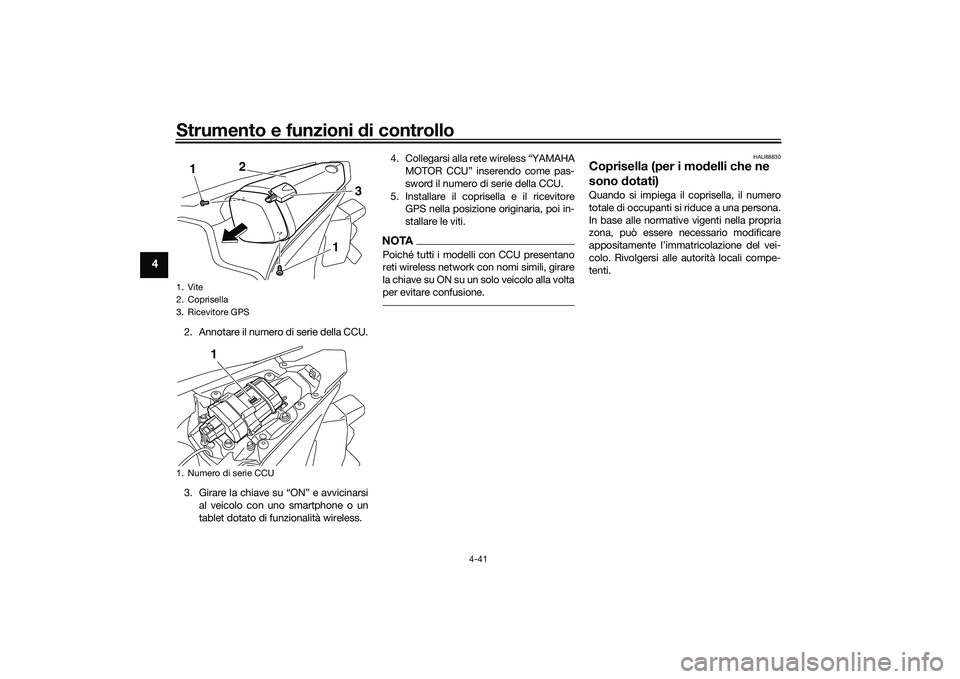

Strumento e funzioni di controllo
4-41
4
2. Annotare il numero di serie della CCU.
3. Girare la chiave su “ON” e avvicinarsi
al veicolo con uno smartphone o un
tablet dotato di funzionalità wireless. 4. Collegarsi alla rete wireless “YAMAHA
MOTOR CCU” inserendo come pas-
sword il numero di serie della CCU.
5. Installare il coprisella e il ricevitore GPS nella posizione originaria, poi in-
stallare le viti.
NOTAPoiché tutti i modelli con CCU presentano
reti wireless network con nomi simili, girare
la chiave su ON su un solo veicolo alla volta
per evitare confusione.
HAU88830
Coprisella (per i mo delli che ne
sono dotati)Quando si impiega il coprisella, il numero
totale di occupanti si riduce a una persona.
In base alle normative vigenti nella propria
zona, può essere necessario modificare
appositamente l’immatricolazione del vei-
colo. Rivolgersi alle autorità locali compe-
tenti.
1. Vite
2. Coprisella
3. Ricevitore GPS
1. Numero di serie CCU
1
1
2
3
1
UB3LH0H0.book Page 41 Wednesday, August 7, 2019 5:15 PM
