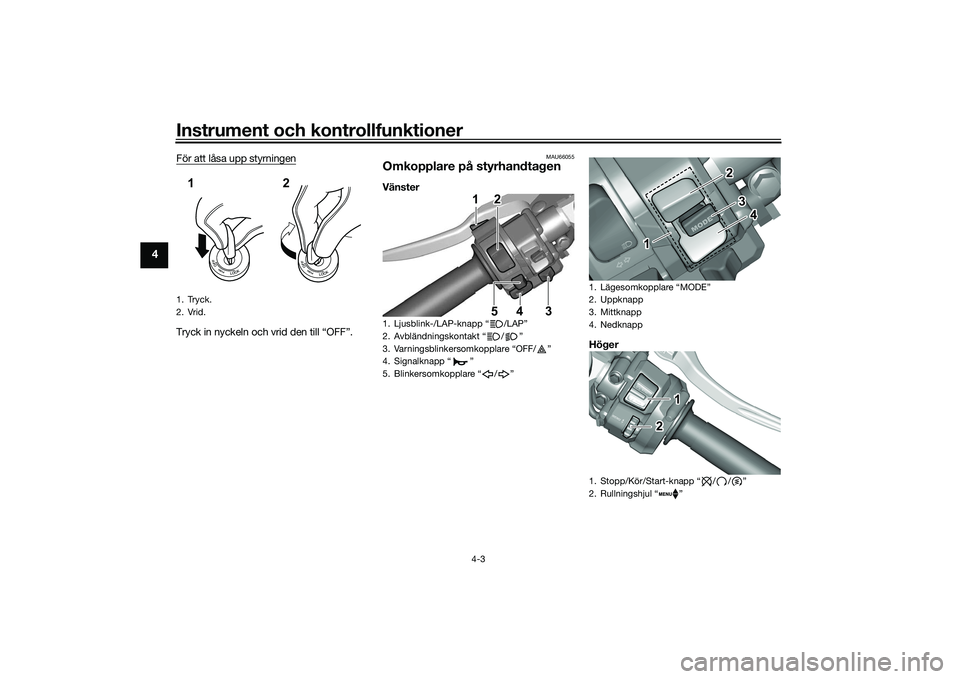

Instrument och kontrollfunktioner
4-3
4
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF”.
MAU66055
Omkopplare på styrhandtagenVänsterHöger
1. Tryck.
2. Vrid.12
1. Ljusblink-/LAP-knapp

Instrument och kontrollfunktioner
4-4
4
MAU66091
Ljusblink-/LAP-knapp “ /LAP”
Tryck på knappen när du vill blinka med
strålkastarna eller markera början på ett
varv när varvtidtagaren används.
MAU12402
Avbländningskontakt “ / ”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
MAU66040
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU66061
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” och tryck ned
knappen mot “ ” när du vill dra igång mo-
torn med startmotorn. Se sidan 6-2 för star-
tinstruktioner före start av motorn.
Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
MAU88273
Varningsblinkersomkopplare “OFF/ ”
Använd omkopplaren när du vill slå på var-
ningsblinkersen (alla blinkerslampor blinkar
samtidigt). Varningsblinkers används för att
påkalla uppmärksamhet för andra förare
om du har stannat med fordonet på platser
där du kan utgöra en trafikfara.
Varningsblinkersen kan bara slås på eller av
när huvudströmbrytaren är i “ON”-läget. Du
kan vrida huvudströmbrytaren till läget
“OFF” eller “LOCK”, då fortsätter varnings-
blinkersen att blinka. Vrid huvudströmbry-
taren till läget “ON” och använd
varningsblinkersomkopplaren när du vill
stänga av varningsblinkersen.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU88401
Lägesomkopplare “MODE”
Använd lägesomkopplaren när du vill byta
YRC-läge eller redige ra PWR-, TCS-, SCS-
eller EBM-inställningarna via huvudskär-
men. Omkopplaren har tre knappar.
Uppknapp – tryck på knappen när du vill
öka värdet för den valda YRC-inställningen.
Mittknapp – tryck på knappen när du vill
bläddra från vänster till höger bland alterna-
tiven MODE, PWR, TCS, SCS och EBM.
Nedknapp – tryck på knappen när du vill
minska värdet för den valda YRC-inställ-
ningen.TIPS Mittknappen används även när du vill
aktivera starthjälpssystemet. Håll mitt-
knappen intryckt när LCS-ikonen vi-
sas i grått. LCS-ikonen blinkar och
lyser vit när systemet har aktiverats.
 Dragkraftssystemet kan bara stängas
av via huvudskärmen. Välj TCS med
mittknappen och håll uppknappen in-
UB3LM1M0.book Page 4 Monday, August 2, 2021 10:38 AM

Periodiskt underhåll och justering
7-11
7
För att montera en kåpa1. Placera kåpan i ursprungsläget ochmontera snabbfästena.
2. Montera den nedre panelen.
Kåporna A och B (YZF-R1M)
För att avlägsna en kåpa1. Ta bort den nedre panelen.
2. Ta bort bulten, hylsan med fläns och snabbfästena.
3. Dra kåpan framåt för att avlägsna den. För att montera en kåpa
1. Placera kåpan i ursprungsläget och
montera hylsan med fläns, bulten och
snabbfästena.
2. Montera den nedre panelen.
MAU67110
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.
1. Panel
2. Bult och hylsa med fläns
3. Snabbfäste
4. Kåpa
2
1
4
3
3
Rekommenderat tändstift: NGK/LMAR9E-J
UB3LM1M0.book Page 11 Monday, August 2, 2021 10:38 AM

Periodiskt underhåll och justering
7-34
7
MAU67122
FordonsbelysningDenna modell är helt utrustad med LED-be-
lysning.
Strålkastarna, parkeringsljusen, körrikt-
ningsvisarna, broms-/bakljuset och num-
merskyltsbelysningen är alla LED-lampor.
Det finns inga lampor som användaren kan
byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en Yamaha-
återförsäljare kontrollera fordonet.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
TIPSDen högra strålkastaren tänds när
ljusblink-/LAP-knappen “ /LAP”
trycks in eller avbländningskontakten
ställs in på “ ” (helljus).
 Parkeringsljusen är konstruerade att
tonas ned när R1 går in i viloläge.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
1. Parkeringsljus
2. Strålkastare
12
1. Dep

11-1
11
RegisterAABS-varningslampa ................................ 4-6
Avbländningskontakt .............................. 4-4
Avstängningssystem för tändkrets ....... 4-46BBackspeglar .......................................... 4-38
Batteri ................................................... 7-30
Blinkersomkopplare ................................ 4-4
Bränsle .................................................. 4-33
Bränsleförbrukning, tips för att minska... 6-4
Bränsletankens överfyllningsslang ....... 4-34
Bromshandtag ...................................... 4-31
Bromshandtagets spel, kontroll............ 7-22
Bromsljuskontakter ............................... 7-22
Broms- och kopplingshandtag, kontroll av och smörjning ................... 7-27
Broms- och växelpedaler, kontroll och smörjning ..................................... 7-27
Bromspedal .......................................... 4-31
Bromsstyrsystem (BC) .......................... 4-31
Bromsvätska, byte ................................ 7-24
Bromsvätskenivå, kontroll .................... 7-23CCCU ...................................................... 4-37DDäck...................................................... 7-18
Dataregistrering, fordon ........................ 10-2
Delarnas placering .................................. 2-1
Diagnostikkontakt ................................. 10-2
Display, huvudskärm .............................. 4-8
Display, menyskärm ............................. 4-14
Dokumentförvaring ............................... 4-38EEXUP-system ........................................ 4-45
FFälgar.................................................... 7-21
Felindikeringslampa (MIL)....................... 4-6
Felsökning ............................................ 7-35
Felsökningsschema.............................. 7-36
Fordonets identifikationsnummer......... 10-1
Fordonsbelysning ................................. 7-34
Försiktighet med matta färger ................ 8-1
Förvaring ................................................ 8-3
Framgaffel, justering ............................. 4-39
Framgaffel, kontroll av .......................... 7-29GGashandtag, kontroll och smörjning .... 7-26HHjullager, kontroll av ............................. 7-30
Huvudströmbrytare/styrlås ..................... 4-2IIdentifikationsnummer .......................... 10-1
Indikatorlampa för stabilitetskontroll ...... 4-7
Indikeringslampa för helljus.................... 4-6
Indikeringslampa för neutralläge ............ 4-6
Indikeringslampa för startspärrsystem ... 4-7
Indikeringslampor för blinkers ................ 4-5
Indikeringslampor och varningslampor .................................... 4-5
Inkörning av motorn ............................... 6-1KKablar, kontroll av och smörjning ......... 7-26
Kanister ................................................ 7-12
Kåpor och paneler .................................. 7-9
Katalysator ........................................... 4-35
Kedja, rengöring och smörjning ........... 7-26
Kedjespänning...................................... 7-24 Kontroll av bromsbelägg,
fram och bak.......................................7-22
Kopplingshandtag .................................4-30
Kopplingshandtagets spel, justering ....7-21
Kylvätska...............................................7-16
LLikströmsuttag ......................................4-45
Ljusblink-/LAP-knapp .............................4-4
Luftfilter .................................................7-17MMotorn överhettas.................................7-37
Motorns serienummer ...........................10-1
Motorolja och oljefilterinsats .................7-13OOmkopplare på styrhandtagen ...............4-3
Ordlista....................................................3-4PParkering .................................................6-4SSadelskydd ...........................................4-38
Sadlar ....................................................4-35
Säkerhetsinformation ..............................1-1
Säkringar, byta ......................................7-31
Sidostöd................................................4-46
Sidostöd, kontroll av och smörjning .....7-28
Signalknapp ............................................4-4
Skötsel ....................................................8-1
Specialfunktioner ....................................3-1
Specifikationer ........................................9-1
Ställa motorcykeln ................................7-34
Starta motorn ..........................................6-2
Startspärrsystem.....................................4-1
Stopp/Kör/Start-knapp ...........................4-4
Stötdämpare, justering .........................4-41
