ABS YAMAHA YZF-R3 2015 Manual de utilização (in Portuguese)

ÍNDICEINFORMAÇÕES RELATIVAS
À SEGURANÇA................................. 1-1
DESCRIÇÃO ..................................... 2-1
Vista esquerda................................ 2-1
Vista direita ..................................... 2-2
Controlos e instrumentos ............... 2-3
FUNÇÕES DOS CONTROLOS
E INSTRUMENTOS ........................... 3-1
Interruptor principal/bloqueio
da direcção ................................. 3-1
Indicadores luminosos e luzes de advertência ............................ 3-2
Contador multifuncional ................. 3-4
Interruptores do guiador............... 3-11
Alavanca da embraiagem ............. 3-12
Pedal de mudança de velocidades ............................... 3-13
Alavanca do travão....................... 3-13
Pedal do travão ............................ 3-13
ABS .............................................. 3-14
Tampa do depósito de
combustível ............................... 3-15
Combustível ................................. 3-15
Tubo de respiração e tubo de descarga do depósito de
combustível ............................... 3-17
Conversor catalítico...................... 3-17
Assentos ....................................... 3-18
Suportes do capacete .................. 3-19 Compartimento de
armazenagem ............................ 3-20
Espelhos retrovisores.................... 3-20
Ajuste do amortecedor ................. 3-20
Prendedores da correia de bagagem.................................... 3-21
Descanso lateral ........................... 3-22
Sistema de corte do circuito de ignição .................................. 3-22
PARA SUA SEGURANÇA –
VERIFICAÇÕES PRÉVIAS
À UTILIZAÇÃO .................................. 4-1
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS
À CONDUÇÃO ................................... 5-1
Colocação do motor em funcionamento ............................. 5-1
Mudança de velocidades ................ 5-2
Rodagem do motor ......................... 5-4
Estacionamento .............................. 5-4
MANUTENÇÃO PERIÓDICA
E AJUSTES ........................................ 6-1
Jogo de ferramentas do
proprietário .................................. 6-2
Tabela de manutenção periódica para o sistema de controlo
das emissões ............................... 6-3 Tabela de lubrificação e
manutenção geral ....................... 6-5
Verificação das velas de ignição .... 6-9
Óleo do motor e cartucho do filtro de óleo .............................. 6-10
Refrigerante .................................. 6-13
Substituição do elemento do filtro de ar e limpeza do tubo
de inspeção ......... ...................... 6-14
Verificação da folga do punho do acelerador ............................ 6-16
Folga das válvulas ........................ 6-16
Pneus ............................................ 6-16
Rodas de liga................................ 6-18
Ajuste da folga da alavanca da embraiagem .............................. 6-19
Verificação da folga da alavanca
do travão ................................... 6-20
Interruptores das luzes dos travões....................................... 6-20
Verificação das pastilhas dos travões da frente e de trás ........ 6-21
Verificação do nível de líquido
dos travões................................ 6-22
Mudança do líquido dos travões....................................... 6-23
Folga da corrente de transmissão ............................... 6-23
Limpeza e lubrificação da
corrente de transmissão ........... 6-25UB02P0P0.book Page 1 Thursday, January 15, 2015 5:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “ ”.
PAU49398
Indica dores luminosos e luzes de
a d vertência
PAU11022
In dica dor luminoso d e mudança de
d irecção “ ”
Este indicador luminoso fica intermitente
quando um sinal de mudança de direcção
está a piscar.
PAU11061
In dica dor luminoso d e ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU62530
Luz avisa dora da pressão do óleo “ ”
Esta luz avisadora acende-se se a pressão
do óleo do motor estiver baixa.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave
para “ ”. A luz de advertência deve acen-
der-se e permanecer acesa até o motor ser
colocado em funcionamento.
Se a luz de advertência não se acender de
imediato quando a chave é rodada
para “ ”, solicite a um concessionário
Yamaha que verifique o circuito elétrico.PRECAUÇÃO
PCA21210
Se a luz de a dvertência se acen der
quan do o motor está a funcionar, desli-
gue imed iatamente o motor e verifique o
nível de óleo. Caso o nível de óleo se si-
tue abaixo do nível mínimo, a dicione
óleo suficiente do tipo recomen dad o
para o corrigir para o nível correcto. Se
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso de ponto morto “ ”
2. Indicador luminoso de máximos “ ”
3. Indicador luminoso de mudança de direcção “ ”
4. Indicador luminoso do ponto de mudança de velocidade
5. Luz de advertência de problema no motor “ ”
6. Luz avisadora da pressão do óleo “ ”
7. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ”
5
6
3
1
2
4
km/hkm/L
L/100km7MPHmileMPG
ABS
UB02P0P0.book Page 2 Thursday, January 15, 2015 5:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
a luz avisadora da pressão d o óleo per-
manecer acesa, mesmo que o nível de
óleo esteja correcto, desligue imed iata-
mente o motor e solicite a um conces-
sionário Yamaha que verifique o veículo.NOTASe a luz avisadora não se apagar após o
motor ser colocado em funcionamento, ve-
rifique o nível do óleo do motor e adicione
óleo se necessário. (Consulte a página
6-10.)
Se a luz avisadora permanecer acesa de-
pois de adicionar óleo do motor, solicite a
um concessionário Yamaha que verifique o
veículo.
PAU62790
Luz de a dvertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detetado
no circuito eléctrico de supervisão do mo-
tor. Se isto acontecer, solicite a um con-
cessionário Yamaha que verifique o
sistema de auto-diagnóstico. (Consulte a
página 3-11 para obter explicações sobre o
dispositivo de auto-diagnóstico.) O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave
para “ ”. A luz de advertência deverá
acender-se durante alguns segundos e de-
pois apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ ”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
NOTAA luz de advertência de problema no motor
acende-se enquanto é premido o interrup-
tor de arranque, mas isto não significa que
existe uma avaria.
PAU51662
Luz
de ad vertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior O sistema ABS pode não funcionar correc-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que possível. (Consulte uma explicação do sis-
tema ABS na página 3-14.)
AVISO
PWA16041
Se a luz d e advertência do ABS não se
d esligar depois de ser atingi da uma ve-
loci dad e de 10 km/h (6 mi/h) ou superior,
ou se a luz d e advertência se acen der ou
ficar intermitente d urante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de a d-
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio das ro das du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.NOTASe o interruptor de arranque for premido
com o motor em funcionamento, a luz de
advertência do ABS acende-se, mas isto
não é uma avaria.
ABS
UB02P0P0.book Page 3 Thursday, January 15, 2015 5:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
recto desempenho do sistema de ABS.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1
2
1
2
UB02P0P0.book Page 14 Thursday, January 15, 2015 5:09 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU62513
NOTAEste modelo está equipado com:
 sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o visor indicará o
código de erro 30, mas não se trata de
uma avaria. Rode a chave para “ ” e
depois para “ ” para eliminar o códi-
go de erro. Se não o fizer, o motor não
ligará, apesar de este dar sinal quan-
do é premido o interruptor de arran-
que.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
PAU67610
Colocação do motor em funcio-
namentoPara que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes
condições:
 A transmissão está em ponto morto.
 A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-22 para obter
mais informações.
1. Rode a chave para “ ” e certifique- se de que o interruptor de paragem do
motor está regulado para “ ”.
A luz de advertência de problema no
motor deve acender-se durante al-
guns segundos e, depois, apagar-se.
PRECAUÇÃO: Se a luz de ad vertên-
cia não se apagar, solicite a um
concessionário Yamaha que verifi-
que o circuito eléctrico.
[PCAT1121]
A luz de advertência do ABS deve
acender-se quando o interruptor prin-
cipal é rodado para “ON” e desligar-
se depois de ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
UB02P0P0.book Page 1 Thursday, January 15, 2015 5:09 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA17682
Se a luz de ad vertência do ABS não se
acen der e depois se apagar conforme
explica do acima, consulte a página 3-2
para obter informações sobre a verifica-
ção do circuito da luz d e advertência.2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen-
der, solicite a um concessionário
Yamaha que verifique o circuito eléc- trico.
3. Coloque o motor em funcionamento, premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU16673
Mu dança de veloci dad esA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de
mudança de velocidades até este atingir o
fim do percurso e, finalmente, suba-o ligei-
ramente.
PRECAUÇÃO
PCA10261
 Mesmo com a transmissão em
ponto morto, não d eslize o motoci-
clo durante longos períod os de
tempo com o motor desligad o e
não o reboque durante gran des dis-
tâncias. A transmissão é devi da-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequa da po derá danificar
a transmissão.
 Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebi dos para su-
portar o choque de uma mu dança
d e veloci dad e forçad a.
PAU16682
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmissão em primeira velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si- multaneamente, liberte lentamente a
alavanca da embraiagem.
1. Pedal de mudança de velocidades
2. Ponto morto
1
N
2 3
4
5 6
1
2
UB02P0P0.book Page 2 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
PAU40262
Verificação do nível de líqui do
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão d ianteiro Travão traseiro
AVISO
PWA16011
Uma manutenção ina
dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
 Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema de travagem, re du-
zin do o d esempenho da travagem.
 Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do. 
Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo de
líquid o de travões. A a dição de lí-
qui do dos travões diferente de DOT
4 po de r

esultar numa reacção quí-
mica nociva.
 Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água re duzirá significati-
vamente o ponto de ebulição do lí-
qui do e po derá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líqui do dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre de imed iato o líqui do der-
ramad o.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
1. Marca do nível mínimo1
1. Marca do nível mínimo
Líquido d os travões especifica do:
DOT 4
1
UB02P0P0.book Page 22 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
4. Ligue o acoplador do relé do motor dearranque e, depois, empurre a cober-
tura para a posição original.
5. Coloque a prateleira na posição origi- nal e depois instale os fixadores rápi-
dos.
6. Instale o assento do passageiro.

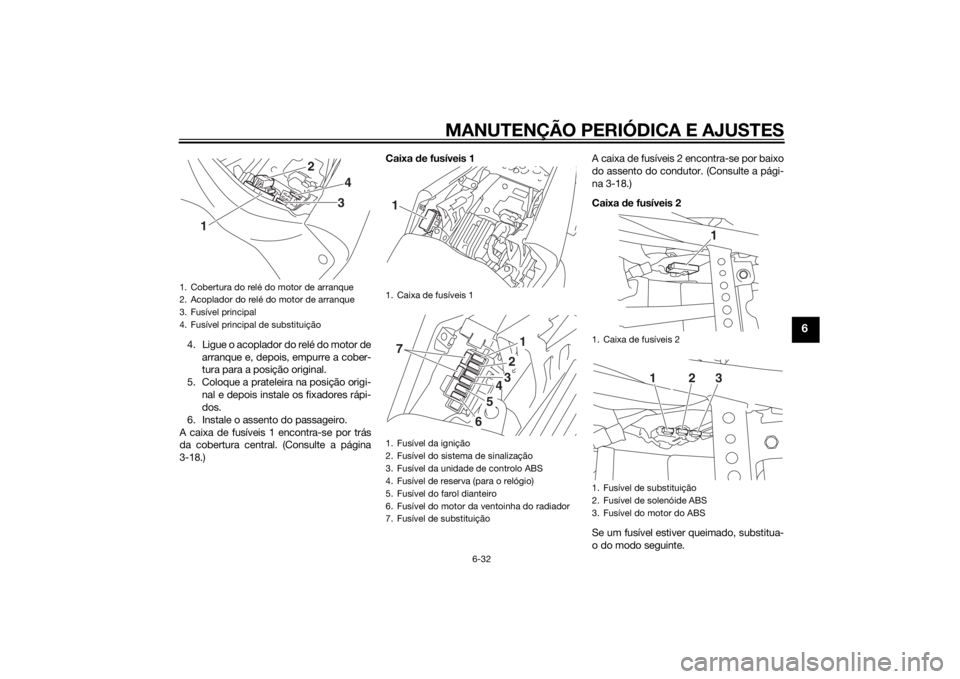

A caixa de fusíveis 1 encontra-se por trás
da cobertura central. (Consulte a página
3-18.) Caixa
de fusíveis 1 A caixa de fusíveis 2 encontra-se por baixo
do assento do condutor. (Consulte a pági-
na 3-18.)
Caixa de fusíveis 2
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Cobertura do relé do motor de arranque
2. Acoplador do relé do motor de arranque
3. Fusível principal
4. Fusível principal de substituição
1
2
34
1. Caixa de fusíveis 1
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível da unidade de controlo ABS
4. Fusível de reserva (para o relógio)
5. Fusível do farol dianteiro
6. Fusível do motor da ventoinha do radiador
7. Fusível de substituição17
123
56
4
1. Caixa de fusíveis 2
1. Fusível de substituição
2. Fusível de solenóide ABS
3. Fusível do motor do ABS
1
123
UB02P0P0.book Page 32 Thursday, January 15, 2015 5:09 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
1. Rode a chave para “ ” e desligue ocircuito eléctrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema eléctrico
e possivelmente um incên dio.
[PWA15132]
3. Rode a chave para “ ” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU39014
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com lâmpadas
do farol dianteiro de halogéneo. Se uma
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cui dad o para não d anificar as se-
guintes peças:  Lâmpa da do farol dianteiro
Não toque na parte em vi dro da
lâmpa da do farol dianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vi dro, a
luminosi dad e da lâmpa da e o seu
tempo de duração serão a dversa-
mente afecta dos. Limpe minucio-
samente quaisquer vestígios d e
suji dad e e d e marcas de ded os, uti-
lizan do um pano hume deci do com
álcool ou diluente.
 Lente do farol dianteiro
Não cole nenhum tipo d e película
colori da nem autocolantes na lente
d o farol dianteiro.
Não utilize uma lâmpa da do farol
d ianteiro com um consumo em
wat
ts superior ao especifica do.
Fusíveis especifica dos:
Fusível principal: 30.0 A
Fusível do farol dianteiro: 15.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 15.0 A
Fusível do motor da ventoinha do
radiador: 7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível de reserva: 7.5 A
UB02P0P0.book Page 33 Thursday, January 15, 2015 5:09 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
área do pára-vento que não afecte a sua vi-
sibilidade e que não possa ser facilmente
vista.
Após a limpeza1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produt o de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável, incluindo o sis-
tema de escape. (Mesmo a
descoloração dos sistemas de esca-
pe em aço inoxidável induzida termi-
camente pode ser removida através
de polimento.)
4. Para evitar a corrosão, é recomenda- da a aplicação de um spray anti-cor-
rosão em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa- mente antes de o guardar ou tapar.
AVISO
PWA11132
A presença de contaminantes nos tra-
vões ou nos pneus po de provocar a per-
d a de controlo.
 Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus.
 Caso necessário, limpe os discos
d o travão e os revestimentos do
travão com um agente d e limpeza
d e discos do travão normal ou ace-
tona, e lave os pneus com água
morna e um detergente suave. An-
tes de con duzir a veloci dad es supe-
riores, teste o motociclo quanto ao
d esempenho dos travões e ao com-
portamento nas curvas.PRECAUÇÃO
PCA10801
 Aplique óleo em spray ou cera com
mo deração e certifique-se de que
limpa qualquer excesso.
 Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um pro duto de tratamento
a d equa do. 
Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
 As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol diantei-
ro. Ligar o farol dianteiro durante um
pequeno período de tempo ajudará a
remover a humidade da lente.
UB02P0P0.book Page 3 Thursday, January 15, 2015 5:09 PM
