YAMAHA YZF-R3 2015 Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-16 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
UB02H0H0.book Page 4 Thursday, January 15, 2015 4:38 PM

INFORMAZIONI DI SICUREZZA
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli
con cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto. 
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.UB02H0H0.book Page 5 Thursday, January 15, 2015 4:38 PM

DESCRIZIONE
2-1
2
HAU10411

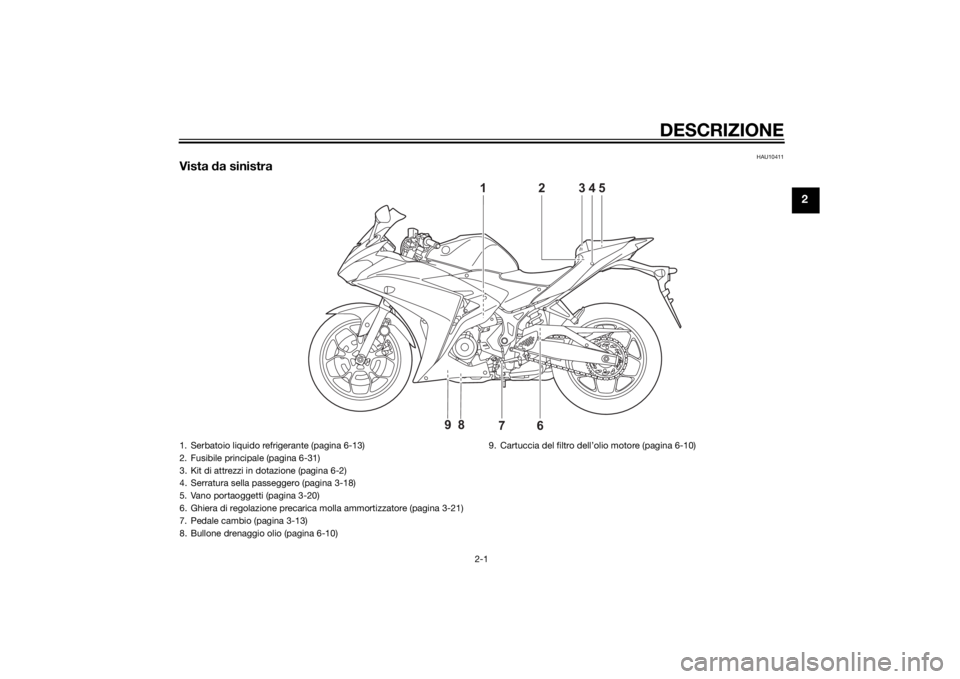

Vista da sinistra
1
45
3
2
7
6
8
9
1. Serbatoio liquido refrigerante (pagina 6-13)
2. Fusibile principale (pagina 6-31)
3. Kit di attrezzi in dotazione (pagina 6-2)
4. Serratura sella passeggero (pagina 3-18)
5. Vano portaoggetti (pagina 3-20)
6. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-21)
7. Pedale cambio (pagina 3-13)
8. Bullone drenaggio olio (pagina 6-10) 9. Cartuccia del filtro dell’olio motore (pagina 6-10)
UB02H0H0.book Page 1 Thursday, January 15, 2015 4:38 PM

DESCRIZIONE
2-2
2
HAU10421
Vista da destra
4
9
1
2
3
8
7
6
5
1. Scatola fusibili (pagina 6-31)
2. Batteria (pagina 6-30)
3. Tappo serbatoio carburante (pagina 3-15)
4. Faro (pagina 6-33)
5. Tappo bocchettone riempimento olio motore (pagina 6-10)
6. Oblò ispezione livello olio motore (pagina 6-10)
7. Pedale freno (pagina 3-14)
8. Interruttore luce stop posteriore (pagina 6-21) 9. Serbatoio del liquido freno posteriore (pagina 6-22)UB02H0H0.book Page 2 Thursday, January 15, 2015 4:38 PM

DESCRIZIONE
2-3
2
HAU10431

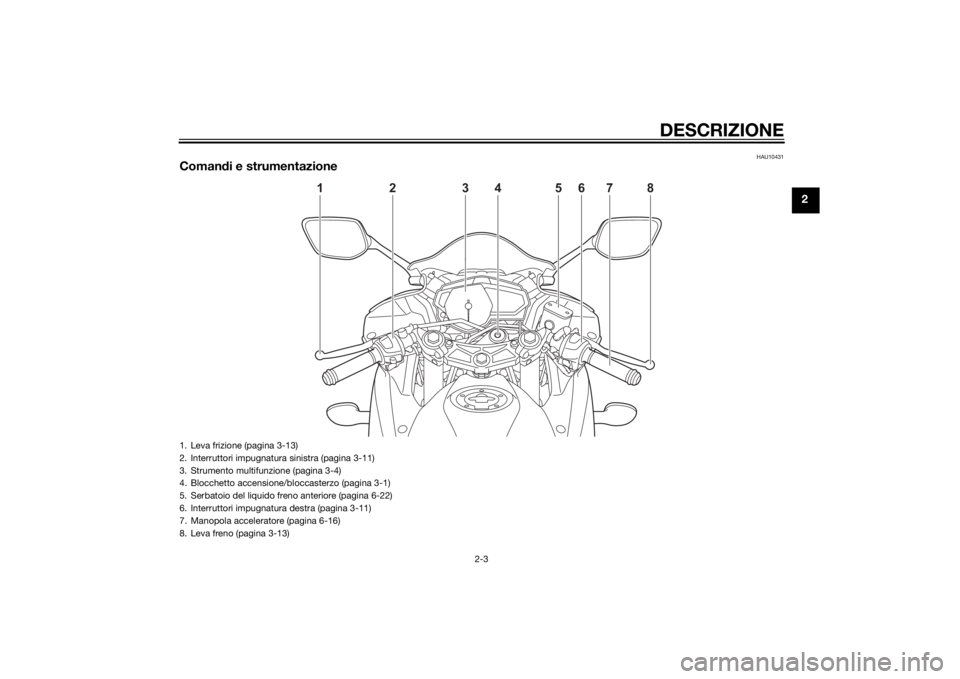

Comandi e strumentazione
1
2
3
4
5
6
7
8
1. Leva frizione (pagina 3-13)
2. Interruttori impugnatura sinistra (pagina 3-11)
3. Strumento multifunzione (pagina 3-4)
4. Blocchetto accensione/bloccasterzo (pagina 3-1)
5. Serbatoio del liquido freno anteriore (pagina 6-22)
6. Interruttori impugnatura destra (pagina 3-11)
7. Manopola acceleratore (pagina 6-16)
8. Leva freno (pagina 3-13)
UB02H0H0.book Page 3 Thursday, January 15, 2015 4:38 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10462

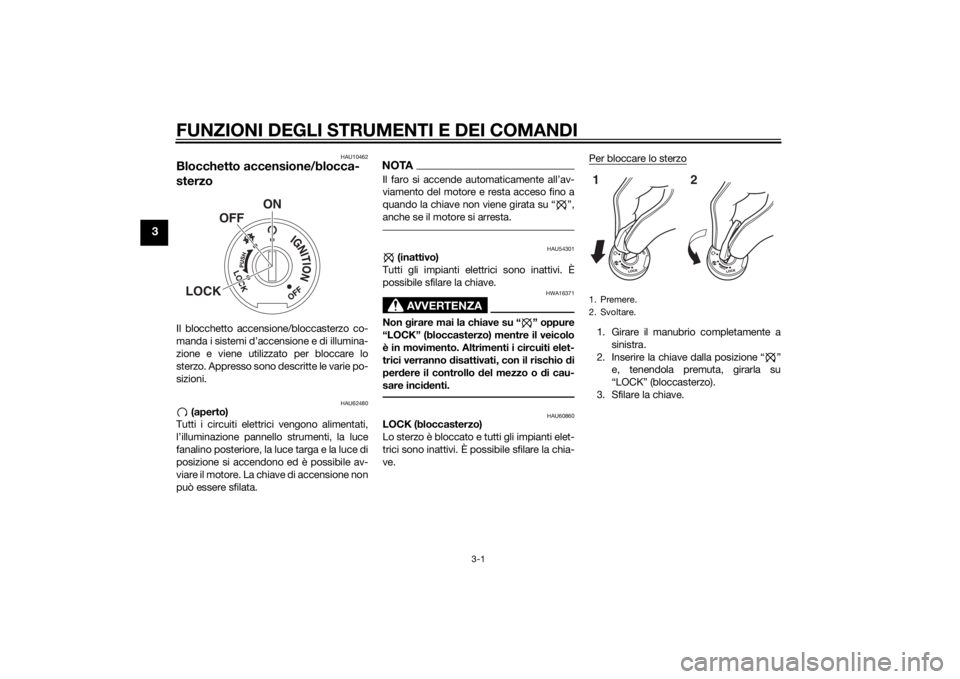

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU62480
(aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “ ”,
anche se il motore si arresta.
HAU54301
(inattivo)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA16371
Non girare mai la chiave su “ ” oppure
“LOCK” (bloccasterzo) mentre il veicolo
è in movimento. Altrimenti i circuiti elet-
trici verranno disattivati, con il rischio di
per dere il controllo del mezzo o d i cau-
sare inci denti.
HAU60860
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Inserire la chiave dalla posizione “ ” e, tenendola premuta, girarla su
“LOCK” (bloccasterzo).
3. Sfilare la chiave.
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UB02H0H0.book Page 1 Thursday, January 15, 2015 4:38 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “ ”.
HAU49398

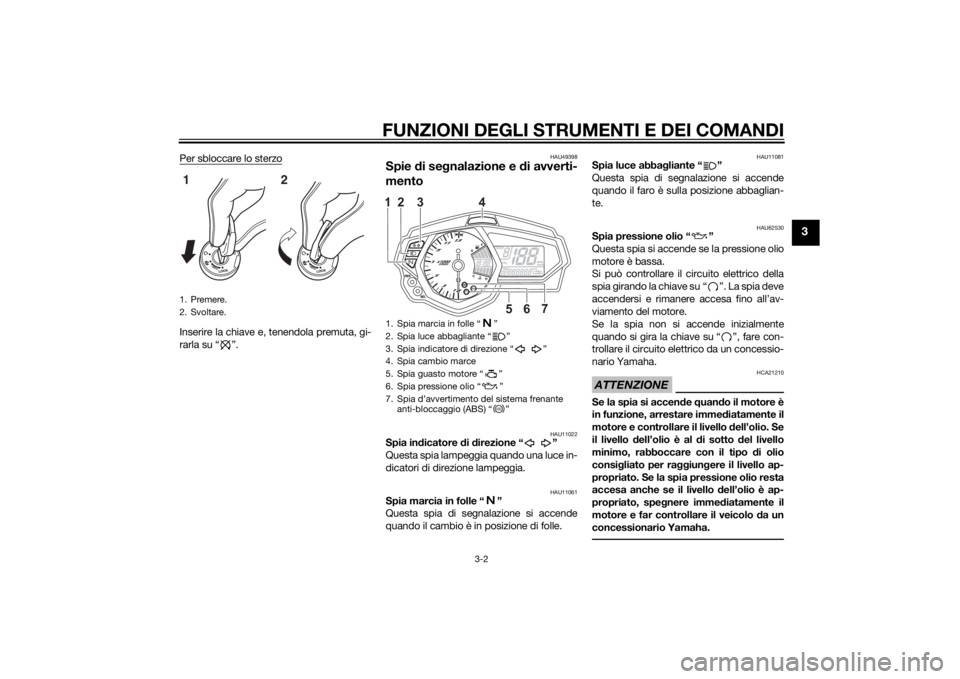

Spie di se gnalazione e d i avverti-
mento
HAU11022
Spia in dicatore di d irezione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU62530
Spia pressione olio “ ”
Questa spia si accende se la pressione olio
motore è bassa.
Si può controllare il circuito elettrico della
spia girando la chiave su “ ”. La spia deve
accendersi e rimanere accesa fino all’av-
viamento del motore.
Se la spia non si accende inizialmente
quando si gira la chiave su “ ”, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.ATTENZIONE
HCA21210
Se la spia si accen de quand o il motore è
in funzione, arrestare imme diatamente il
motore e controllare il livello dell’olio. Se
il livello d ell’olio è al d i sotto del livello
minimo, rabboccare con il tipo di olio
consi gliato per raggiun gere il livello ap-
propriato. Se la spia pressione olio resta
accesa anche se il livello dell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.
1. Premere.
2. Svoltare.12
1. Spia marcia in folle “ ”
2. Spia luce abbagliante “ ”
3. Spia indicatore di direzione “ ”
4. Spia cambio marce
5. Spia guasto motore “ ”
6. Spia pressione olio “ ”
7. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
5
6
3
1
2
4
km/hkm/L
L/100km7MPHmileMPG
ABS
UB02H0H0.book Page 2 Thursday, January 15, 2015 4:38 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
NOTASe la spia non si spegne dopo aver avviato
il motore, controllare il livello olio motore e
rabboccare l’olio se necessario. (Vedere
pagina 6-10.)
Se la spia rimane accesa dopo aver rab-
boccato l’olio motore, fare controllare il vei-
colo da un concessionario Yamaha.
HAU62790
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-11 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ ”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ ”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
NOTALa spia guasto motore si accende quando
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU51662
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:  non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-14 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità d i almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la g uida, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due con dizioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emer genza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.NOTASe si preme l’interruttore di avviamento a
motore in funzione, la spia ABS si accende,
ma questo non è indice di anomalia.
HAU62470
Spia cambio marce
Questa spia di segnalazione si può regolare
in modo che si accenda e si spenga ai regi-
mi di rotazione del motore desiderati e vie-
ne utilizzata per informare il guidatore
quando è il momento di passare alla pros-
sima marcia superiore. (Vedere pagina 3-9
ABS
UB02H0H0.book Page 3 Thursday, January 15, 2015 4:38 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
per una spiegazione più dettagliata di que-
sta spia di segnalazione e sulla sua regola-
zione.)
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave
su “ ”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ ”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAUN0870
Strumento multifunzione
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
eseg uire qualsiasi mo difica delle re gola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota e d au-
mentare il rischio d i un incidente.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro
 un contagiri
 un orologio digitale
 un indicatore livello carburante
 un termometro liquido refrigerante
 un display della marcia innestata
 un display multifunzione
 una spia cambio marce
 un dispositivo di autodiagnosiNOTARicordarsi di girare la chiave su “ ”
prima di utilizzare i tasti ”SEL“ e
”RES“, tranne che per regolare la mo-
dalità di comando della spia cambio
marce.
 Solo per il Regno Unito: Per alternare
sul tachimetro e display multifunzione
la visualizzazione dei chilometri e delle
miglia, premere il tasto “SEL” per al-
meno un secondo.Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.

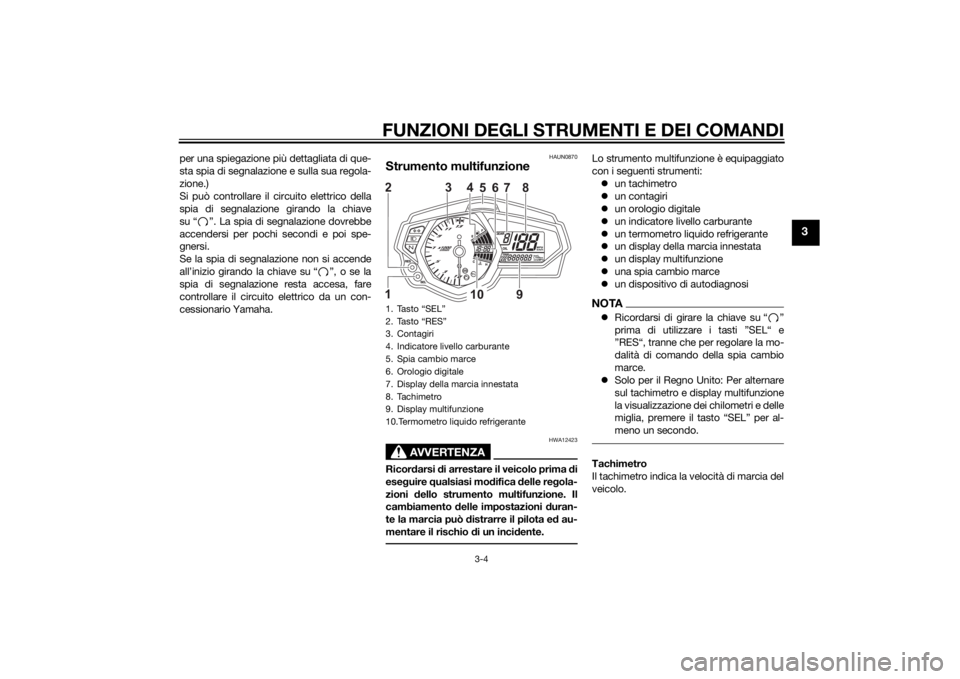

1. Tasto “SEL”
2. Tasto “RES”
3. Contagiri
4. Indicatore livello carburante
5. Spia cambio marce
6. Orologio digitale
7. Display della marcia innestata
8. Tachimetro
9. Display multifunzione
10.Termometro liquido refrigerante
10
9
1 32
4
6
5
7
8
km/hkm/L
L/100kmMPHmileMPG
UB02H0H0.book Page 4 Thursday, January 15, 2015 4:38 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
Contagiri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.
Quando la chiave è girata su “ ”, il conta-
giri percorre l’intera gamma di giri/min e poi
ritorna a zero giri/min per provare il circuito
elettrico.ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 12500 giri/min. e oltre
Orolo gio dig itale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ ”.
Per regolare l’orologio digitale1. Girare la chiave su “ ”.
2. Premere contemporaneamente i tasti “SEL” e “RES” per almeno due secon-
di.
3. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RES”
per regolare le ore.
4. Premere il tasto “SEL” e le cifre dei mi-
nuti inizieranno a lampeggiare.
5. Premere il tasto “RES” per regolare i minuti.
6. Premere il tasto “SEL” e poi rilasciarlo per avviare l’orologio digitale. In
dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante.
Quando la chiave è girata su “ ”, i seg-
menti del display dell’indicatore livello car-
burante percorrono per una volta l’intera
gamma del livello carburante e poi ritorna-
no alla quantità attuale per provare il circu-
ito elettrico.
Man mano che il livello carburante scende,
i segmenti dell’indicatore livello carburante
sul display spariscono verso la lettera “E”
(vuoto). Quando l’ultimo segmento inizia a
lampeggiare, eseguire il rifornimento al più
presto possibile.

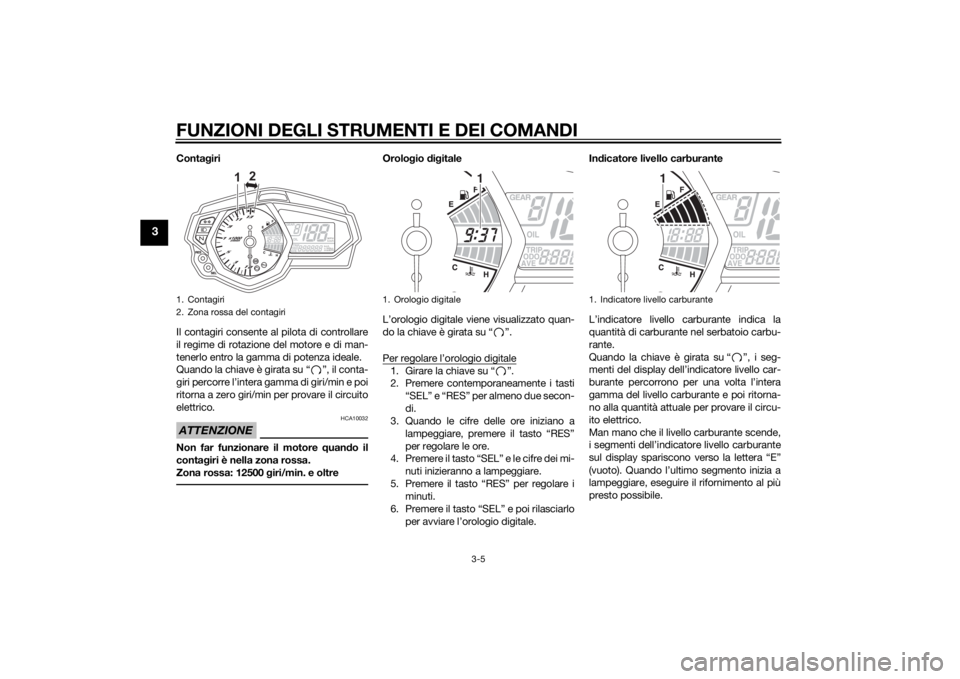

1. Contagiri
2. Zona rossa del contagiri
2
1
km/hkm/L
L/100kmMPHmileMPG
1. Orologio digitale
1
1. Indicatore livello carburante
1
UB02H0H0.book Page 5 Thursday, January 15, 2015 4:38 PM
