ECU YAMAHA YZF-R6 2001 Manual de utilização (in Portuguese)

2-1
2
PAU00026
2-DESCRIÇÃO Vista esquerda1. Parafuso ajustador da força
amortecedora de compressão da
forquilha dianteira (página 3-18)
2. Parafuso ajustador da força
amortecedora de recuo da forquilha
dianteira (página 3-18)
3. Cavilha ajustadora de precarga da mola
da forquilha dianteira (página 3-17)
4. Elemento do filtro de ar (página 6-17)5. Parafuso ajustador da força
amortecedora de compressão do
amortecedor de choques traseiro (página 3-20)
6. Anel ajustador de precarga da mola do
amortecedor traseiro (página 3-19)
7. Botão ajustador da força
amortecedora de recuo do
amortecedor de choques traseiro (página 3-19)
8. Pedal de mudança de velocidades (página 3-9)
9. Reservatório de refrigerante (página 6-13)
10. Cartucho do filtro de óleo do motor (página 6-10)
P_5mt.book Page 1 Monday, September 11, 2000 7:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU01862

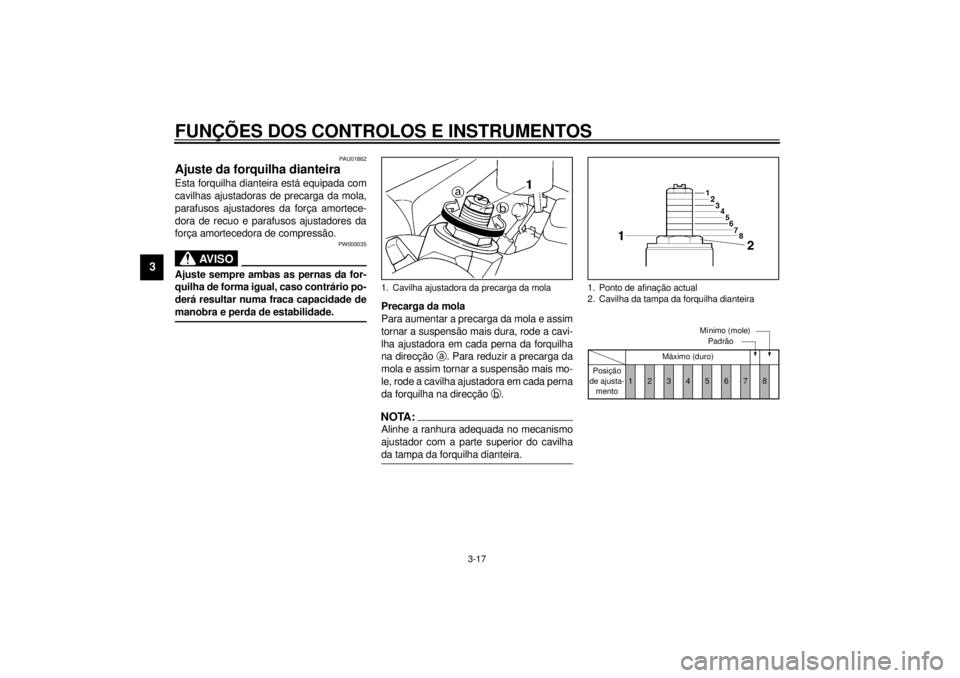

Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras de precarga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.
PW000035
AV I S O
_ Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade. _
Precarga da mola
Para aumentar a precarga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção
a. Para reduzir a precarga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção
b.NOTA:_ Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do cavilha
da tampa da forquilha dianteira. _1. Cavilha ajustadora da precarga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteiraCI-18E
Máximo (duro)
Posição
de ajusta-
mento
1
2
3
4
5
6
7
8
PadrãoMínimo (mole)
P_5mt.book Page 17 Monday, September 11, 2000 7:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção
a.
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção
b.CI-02P
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção
a. Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção
b.CI-02PPC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _NOTA:_ Embora o número total de estalidos de um
mecanismo de ajuste da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo de ajuste da força amortecedora e
modificar as especificações conforme ne-
cessário. _
1. Parafuso ajustador da força amortecedora de
recuo
Mínimo (mole) 9 estalidos em direcção b
*
Padrão 6 estalidos em direcção b
*
Máximo (duro) 1 estalido em direcção b
*
* Com o parafuso regulador completamente rodado
em direcção a
1. Parafuso ajustador da força amortecedora de
compressão
Mínimo (mole) 10 estalidos em direcção b
*
Padrão 6 estalidos em direcção b
*
Máximo (duro) 1 estalido em direcção b
*
* Com o parafuso regulador completamente rodado
em direcção a
P_5mt.book Page 18 Monday, September 11, 2000 7:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU01863
Ajuste do amortecedor de
choques com mola Este amortecedor de choques está equipa-
do com um anel ajustador de precarga da
mola, um botão ajustador da força amorte-
cedora de recuo e um parafuso ajustador
da força de compressão.
PC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _
Precarga da mola
Para aumentar a precarga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção
a. Para reduzir a
precarga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção
b.NOTA:_ Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor de choques. _CI-01P
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção
a. Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção
b.CI-03P
1. Anel ajustador da precarga da mola
2. Chave inglesa especial
3. Indicador de posição
Mínimo
(mole)Padrão Máximo (duro)
Posição de
ajustamento123 4 56789
1. Botão ajustador da força amortecedora de
recuo
Mínimo (mole) 20 estalidos em direcção b
*
Padrão 9 estalidos em direcção b
*
Máximo (duro) 3 estalidos em direcção b
*
* Com o botão regulador completamente rodado em
direcção a
P_5mt.book Page 19 Monday, September 11, 2000 7:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU01580
Correspondência dos ajustes da suspensão dianteira e traseira Utilize esta tabela como guia para fazer corresponder os ajustes da suspensão e dos amortecedores da forquilha dianteira e do amorte-
cedor de choques com mola com as várias condições de carga. CI-05P
PC000015PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajustador para além do ponto de afinação máximo ou mínimo. _Condição de carga Ajuste da forquilha dianteira Ajuste do conjunto de amortecedor de choques
Precarga da mola Força amortecedo-
ra de compressãoForça amortecedo-
ra de recuoPrecarga da molaForça amortecedo-
ra de compressãoForça amortecedo-
ra de recuo
Condutor sozinho 1–8 1–10 1–9 1–7 4–12 3–20
Com passageiro 1–8 1–10 1–9 4–9 1–8 3–7
P_5mt.book Page 21 Monday, September 11, 2000 7:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
CD-01P

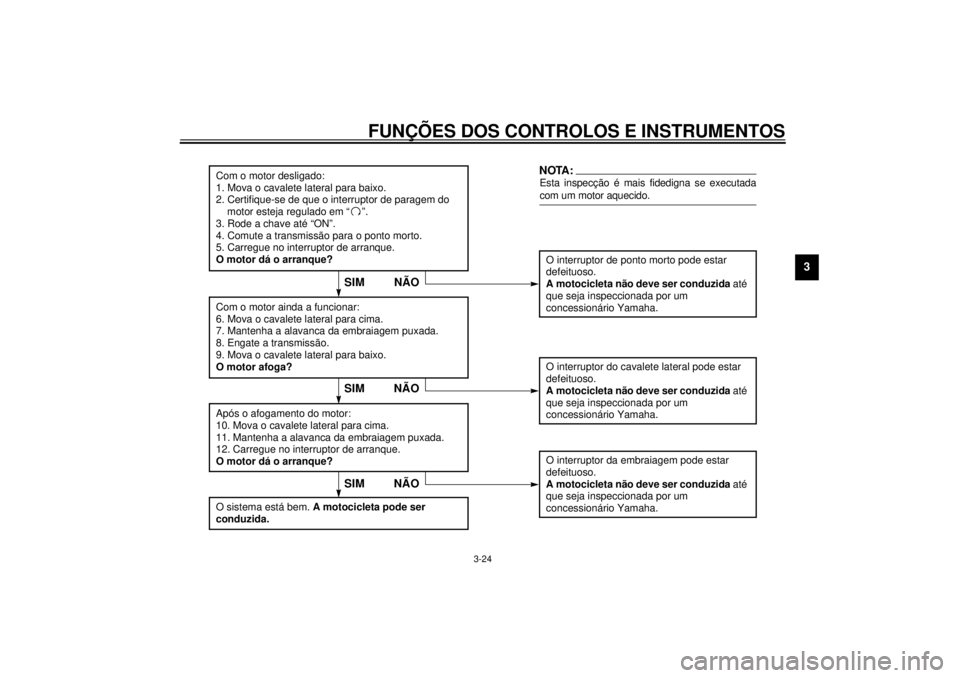

Com o motor desligado:
1. Mova o cavalete lateral para baixo.
2. Certifique-se de que o interruptor de paragem do
motor esteja regulado em “ ”.
3. Rode a chave até “ON”.
4. Comute a transmissão para o ponto morto.
5. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor de ponto morto pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Mova o cavalete lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engate a transmissão.
9. Mova o cavalete lateral para baixo.
O motor afoga?Após o afogamento do motor:
10. Mova o cavalete lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor do cavalete lateral pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.O interruptor da embraiagem pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se executada
com um motor aquecido.
SIMSIM NÃO
O sistema está bem.
A motocicleta pode ser
conduzida.
SIM NÃO
P_5mt.book Page 24 Monday, September 11, 2000 7:17 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PW000079
AV I S O
_ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus, deve
ser executada por um concessioná-
rio Yamaha, que possui os conheci-
mentos e experiência profissional
necessários.
_Informações relativas ao pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.
PW000080
AV I S O
_ l
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.
l
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
l
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
l
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
_
CE-10P
CE-14P1. Válvula de ar do pneu
2. Núcleo de válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedanteDIANTEIRO
Fabricante Dimensão Modelo
MICHELIN 120/60 ZR17 (55W) Pilot SPORT B
Dunlop 120/60 ZR17 (55W) D207FJ
TRASEIRO
Fabricante Dimensão Modelo
MICHELIN 180/55 ZR17 (73W) Pilot SPORT B
Dunlop 180/55 ZR17 (73W) D207N
DIANTEIRO E TRASEIRO
Válvula de ar do pneu TR412
Núcleo de válvula #9000A (de origem)
P_5mt.book Page 24 Monday, September 11, 2000 7:17 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU03166
Lubrificação da suspensão
traseira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU02939
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
PW000115
AV I S O
_ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. _Verifique se os tubos internos estão arra-
nhados, danificados ou perdem demasiado
óleo em excesso.Verificação do funcionamento
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PC000098
PRECAUÇÃO:_ Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare. _
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
P_5mt.book Page 35 Monday, September 11, 2000 7:17 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
Arrecadação Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
PCA00014
PRECAUÇÃO:_ l
Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade o que provocará o apareci-
mento de ferrugem.
l
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos
fortes.
_
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções referidas na
secção “Cuidados” deste capítulo.
2. Para motociclos equipados com uma
torneira de combustível com posição
de fecho (“OFF”), coloque a torneira
nesta posição.
3. Drene o depósito de nível constante
desapertando a cavilha de drenagem,
o que evitará a acumulação de resídu-
os de combustível. Verta o combustí-
vel drenado no depósito de
combustível.
4. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruge e que o combustível se
deteriore.
5. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ignição
e as velas.
b. Verta uma colher de chá de óleo do
motor na cavidade de cada uma das
velas de ignição.
c. Coloque as tampas das velas de igni-
ção nas respectivas velas, e coloque
as velas na cabeça de cilindros de
modo a que os eléctrodos fiquem liga-
dos à terra. (Isto limitará a produção
de faíscas durante o passo seguinte.)
d. Coloque várias vezes o motor em fun-
cionamento utilizando o motor de ar-
ranque. (Esta acção revestirá as
paredes do cilindro com óleo.)
e. Retire as tampas das velas de ignição
e, de seguida, instale as velas de igni-
ção e as respectivas tampas.
PWA00003
AV I S O
_ Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição à
terra enquanto liga o motor. _
P_5mt.book Page 4 Monday, September 11, 2000 7:17 PM

ESPECIFICAÇÕES
8-2
8
Quantidade
Sem substituição do
cartucho do filtro de óleo 2,5 L
Com substituição do
cartucho do filtro de óleo 2,7 L
Quantidade total
(motor seco) 3,5 L
Capacidade do sistema de
refrigeração (quantidade total )
2,15 L
Filtro de arElemento do tipo húmido
Combustível
Tipo Gasolina normal sem chumbo
Capacidade do depósito de
combustível 17 L
Quantidade da reserva 3,5 L
Carburador
Fabricante KEIHIN
Modelo ´ quantidade CVRD37 ´ 4
Vela de ignição
Fabricante/modelo NGK / CR10EK
Folga 0,6–0,7 mm
Tipo de embraiagemHúmida, multidisco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,955Sistema secundário de
redução Transmissão de corrente
Relação secundária de
redução 3,000
Tipo de transmissão 6 velocidades de engrenagem
constante
Operação Com o pé esquerdo
Relação das velocidades
1.ª 2,846
2.ª 1,947
3.ª 1,556
4.ª 1,333
5.ª 1,190
6.ª 1,083
Quadro
Tipo de quadro Duplo berço
Ângulo de avanço 24°
Cauda 81 mm
Pneus
Dianteiro
Tipo Pneu sem câmara de ar
Dimensão 120/60 ZR17 (55 W)
P_5mt.book Page 2 Monday, September 11, 2000 7:17 PM
