ECU YAMAHA YZF-R6 2001 Notices Demploi (in French)

FAU03338
INTRODUCTION
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YZF-R6 est le fruit de la vaste expérience de Yamaha dans l’application des tech-
nologies de pointe à la conception et à la construction de produits de qualité supérieure et qui
a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YZF-R6, il faut prendre le temps
de lire attentivement ce manuel. Le manuel du propriétaire contient non seulement les ins-
tructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’im-
portantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de con-
server le véhicule en parfait état de marche. Si la moindre question se pose, il ne faut pas hé-
siter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et
une sécurité maximum kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité
doit rester la première priorité de tout bon motocycliste !
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

FAU00005
RENSEIGNEMENTS IMPORTANTSLes informations particulièrement importantes sont repérées par les notations suivantes :
Le symbole de DANGER invite à ÊTRE VIGILANT, CAR IL EN VA DE SA SÉCURITÉ !
AVERTISSEMENT
Le non-respect des AVERTISSEMENTS peut entraîner des blessures graves ou la mort
du
pilote, d’un tiers ou d’une personne inspectant ou réparant le véhicule.
ATTENTION:
La mention ATTENTION indique les précautions particulières à prendre pour éviter tout
endommagement du véhicule.
N.B.:
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers
travaux.
N.B.:_ l
Ce manuel est une partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est revendu ulté-
rieurement.
l
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impres-
sion, il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Dans le moindre
doute concernant le fonctionnement ou l’entretien de la moto, il ne faut pas hésiter à consulter un concession-
naire Yamaha.
_
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

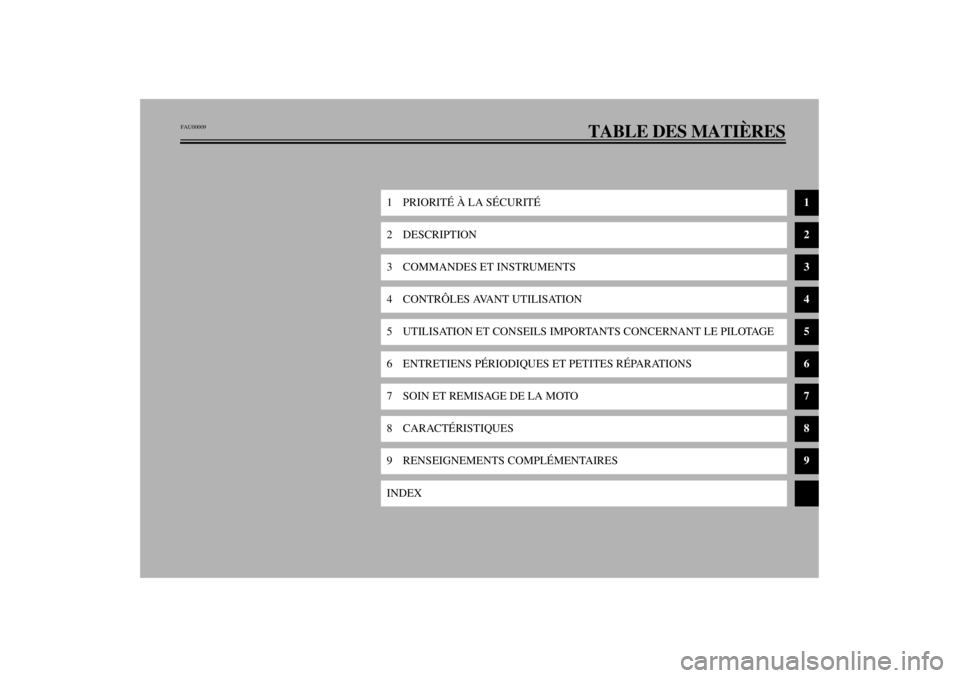

TABLE DES MATIÈRES
1 PRIORITÉ À LA SÉCURITÉ
1
2 DESCRIPTION
2
3 COMMANDES ET INSTRUMENTS
3
4 CONTRÔLES AVANT UTILISATION
4
5 UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5
6 ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
7 SOIN ET REMISAGE DE LA MOTO
7
8 CARACTÉRISTIQUES
8
9 RENSEIGNEMENTS COMPLÉMENTAIRES
9
INDEX
FAU00009
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

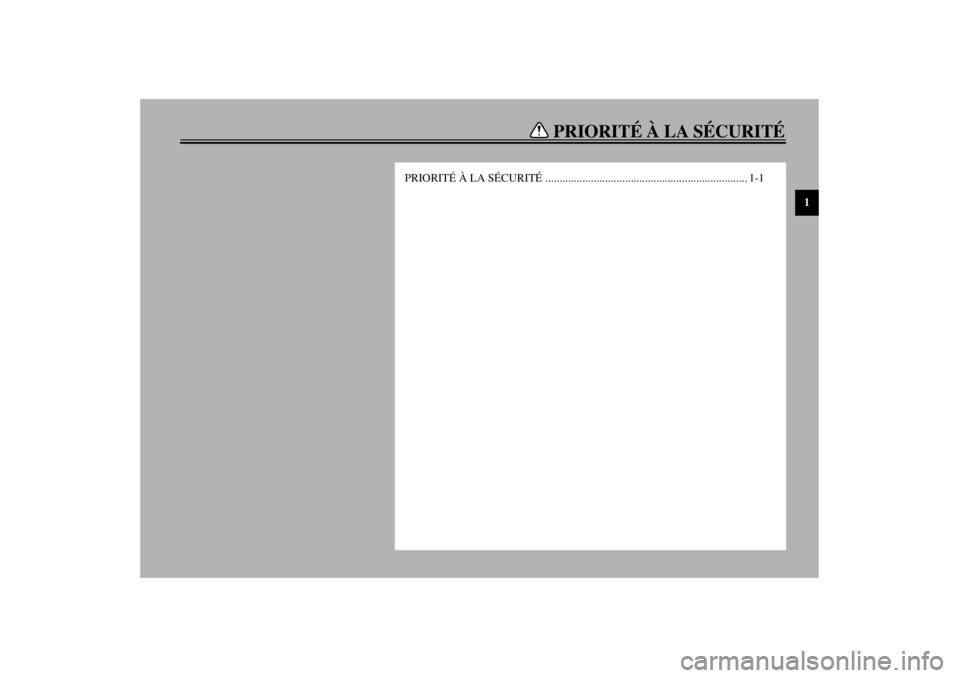

PRIORITÉ À LA SÉCURITÉ
1
PRIORITÉ À LA SÉCURITÉ ....................................................................... 1-1
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

1
1-1
FAU00021
1-PRIORITÉ À LA SÉCURITÉ
Les motos sont des véhicules fascinants qui procurent à leur pilote une sensation inégalée de puissance et de
liberté. Il ne faut cependant pas oublier que même la meilleure des motos est soumise aux limites imposées par
les lois physiques.
Seul un entretien régulier permet de conserver la valeur de la moto et de la maintenir en parfait état de
fonctionnement. Ce qui est vrai pour la moto l’est aussi pour le pilote : les performances dépendent de sa bonne
condition. Il ne faut jamais conduire après avoir absorbé de l’alcool, certains médicaments ou des drogues. Plus
encore que pour l’automobiliste, la sécurité du motocycliste dépend de sa forme physique et mentale. L’alcool,
même en petite quantité, augmente la tendance à prendre des risques.
De bons vêtements protecteurs sont aussi importants pour le motocycliste que la ceinture de sécurité pour
l’automobiliste. Toujours porter une tenue complète (en cuir ou en matériaux synthétiques renforcés), des bottes
solides, des gants de motocycliste et un casque bien ajusté. La sensation de sécurité que procurent les vêtements
protecteurs ne doit cependant pas encourager à prendre des risques. Même avec une tenue complète et un casque,
le motocycliste reste particulièrement vulnérable en cas d’accident. Un pilote qui ne connaît pas ses limites a
tendance à prendre des risques et à rouler trop vite. Cela est particulièrement dangereux par temps humide. Un
bon motocycliste roule prudemment, évite les manœuvres imprévisibles et est constamment à l’affût de dangers,
y compris ceux occasionnés par les autres conducteurs.
Bonne route !
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

CONTRÔLES AVANT UTILISATION
4-3
4
N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _
FWA00033
AVERTISSEMENT
_ Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et
réparer avant d’utiliser le véhicule. _ F_5mt.book Page 3 Wednesday, September 13, 2000 8:46 AM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU01296
ATTENTION:_ Ne pas laisser tourner la moto pendant trop
longtemps sur une plate-forme d’essai. En ef-
fet, les fibres composant le pot d’échappe-
ment pourraient se décolorer sous la chaleur. _
FAU01129

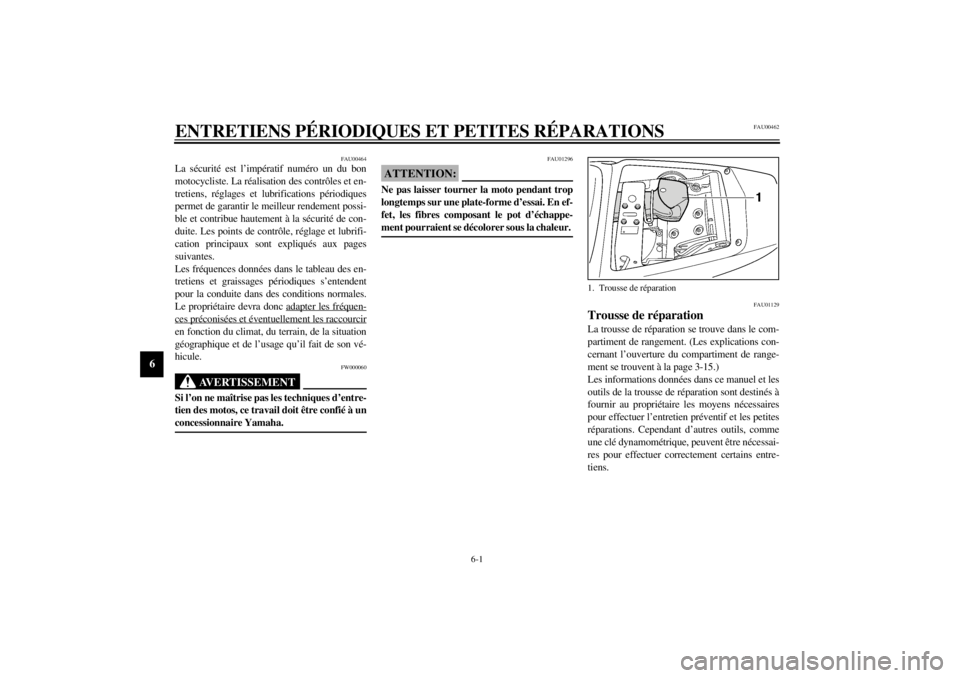

Trousse de réparation La trousse de réparation se trouve dans le com-
partiment de rangement. (Les explications con-
cernant l’ouverture du compartiment de range-
ment se trouvent à la page 3-15.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.1. Trousse de réparation
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _4. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de remplis-
sage, puis serrer le bouchon de remplis-
sage d’huile.Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à
huile)
1. Déposer le carénage A et B. (Voir les ex-
plications relatives à sa dépose et sa mise
en place à la page 6-6.)
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
3. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.4. Retirer le bouchon de remplissage et la vis
de vidange de l’huile moteur afin de vi-
danger l’huile du carter moteur.
N.B.:_ Sauter les étapes 5 à 7 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile. _
1. Repère de niveau maximum
2. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteurCôté droit
1. Vis de vidange de l’huile moteurCôté gauche
F_5mt.book Page 11 Wednesday, September 13, 2000 8:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU01612

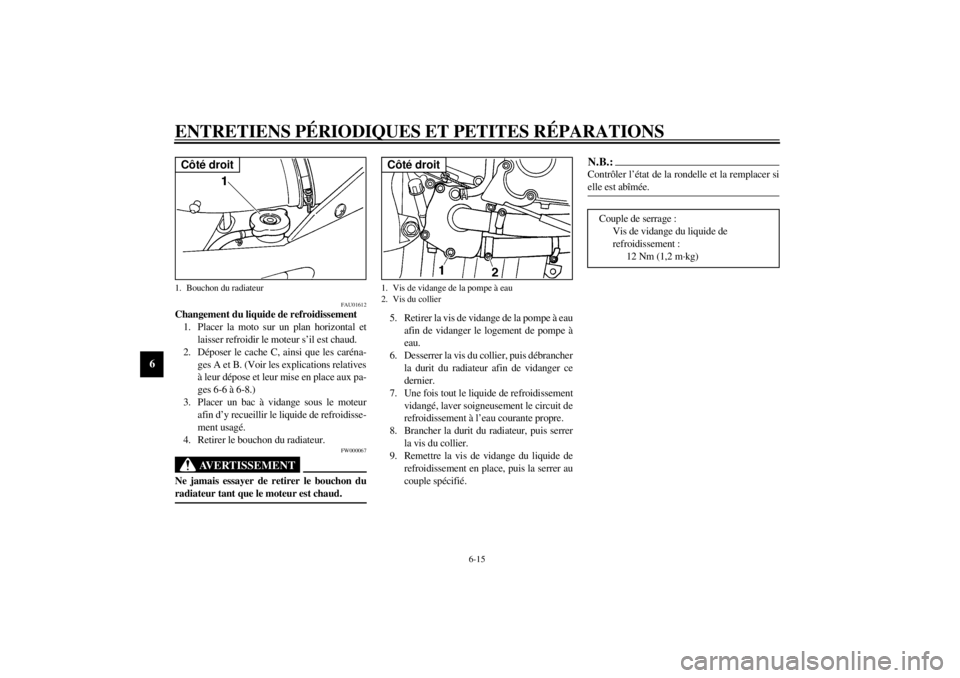

Changement du liquide de refroidissement
1. Placer la moto sur un plan horizontal et
laisser refroidir le moteur s’il est chaud.
2. Déposer le cache C, ainsi que les caréna-
ges A et B. (Voir les explications relatives
à leur dépose et leur mise en place aux pa-
ges 6-6 à 6-8.)
3. Placer un bac à vidange sous le moteur
afin d’y recueillir le liquide de refroidisse-
ment usagé.
4. Retirer le bouchon du radiateur.
FW000067
AVERTISSEMENT
_ Ne jamais essayer de retirer le bouchon du
radiateur tant que le moteur est chaud. _
5. Retirer la vis de vidange de la pompe à eau
afin de vidanger le logement de pompe à
eau.
6. Desserrer la vis du collier, puis débrancher
la durit du radiateur afin de vidanger ce
dernier.
7. Une fois tout le liquide de refroidissement
vidangé, laver soigneusement le circuit de
refroidissement à l’eau courante propre.
8. Brancher la durit du radiateur, puis serrer
la vis du collier.
9. Remettre la vis de vidange du liquide de
refroidissement en place, puis la serrer au
couple spécifié.
N.B.:_ Contrôler l’état de la rondelle et la remplacer si
elle est abîmée. _
1. Bouchon du radiateurCôté droit
1. Vis de vidange de la pompe à eau
2. Vis du collierCôté droit
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
12 Nm (1,2 m·kg)
F_5mt.book Page 15 Wednesday, September 13, 2000 8:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
et/ou produit un bruit anormal. Pour éviter ce
problème, il faut faire régler le jeu aux soupapes
par un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU00658
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
_ l
Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.
l
Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
CE-01F
CE-07F
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
De 90 kg à maximale250 kPa
2,50 kg/cm
2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Conduite à grande
vitesse250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
Charge maximale* 189 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
F_5mt.book Page 22 Wednesday, September 13, 2000 8:46 AM
