YAMAHA YZF-R6 2002 Manuale de Empleo (in Spanish)

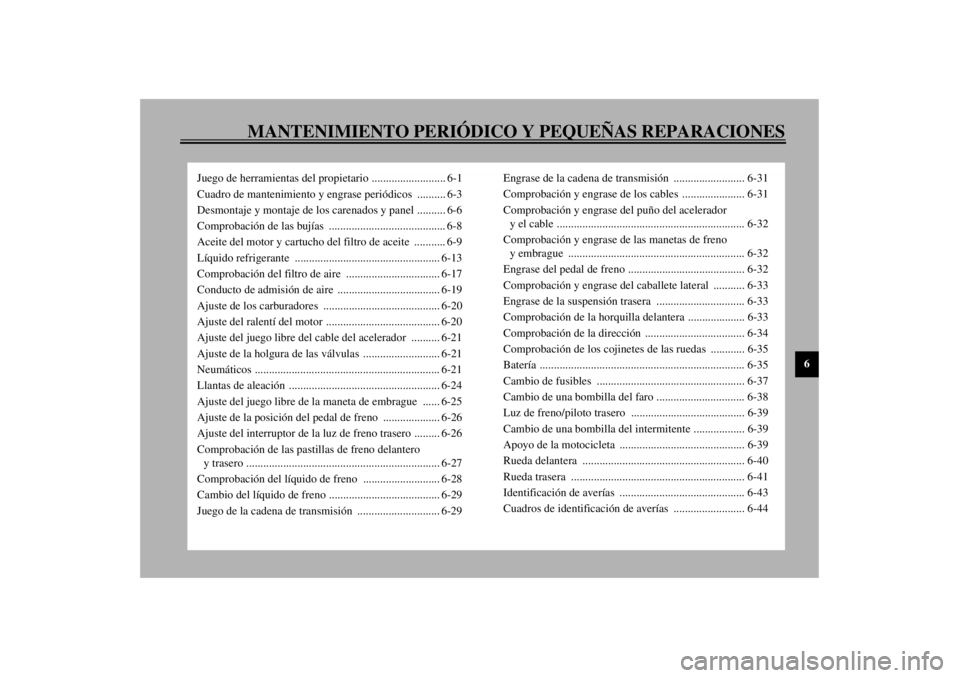

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-3
Desmontaje y montaje de los carenados y panel .......... 6-6
Comprobación de las bujías ......................................... 6-8
Aceite del motor y cartucho del filtro de aceite ........... 6-9
Líquido refrigerante ................................................... 6-13
Comprobación del filtro de aire ................................. 6-17
Conducto de admisión de aire .................................... 6-19
Ajuste de los carburadores ......................................... 6-20
Ajuste del ralentí del motor ........................................ 6-20
Ajuste del juego libre del cable del acelerador .......... 6-21
Ajuste de la holgura de las válvulas ........................... 6-21
Neumáticos ................................................................. 6-21
Llantas de aleación ..................................................... 6-24
Ajuste del juego libre de la maneta de embrague ...... 6-25
Ajuste de la posición del pedal de freno .................... 6-26
Ajuste del interruptor de la luz de freno trasero ......... 6-26
Comprobación de las pastillas de freno delantero
y trasero .................................................................... 6-27
Comprobación del líquido de freno ........................... 6-28
Cambio del líquido de freno ....................................... 6-29
Juego de la cadena de transmisión ............................. 6-29Engrase de la cadena de transmisión ......................... 6-31
Comprobación y engrase de los cables ...................... 6-31
Comprobación y engrase del puño del acelerador
y el cable .................................................................. 6-32
Comprobación y engrase de las manetas de freno
y embrague .............................................................. 6-32
Engrase del pedal de freno ......................................... 6-32
Comprobación y engrase del caballete lateral ........... 6-33
Engrase de la suspensión trasera ............................... 6-33
Comprobación de la horquilla delantera .................... 6-33
Comprobación de la dirección ................................... 6-34
Comprobación de los cojinetes de las ruedas ............ 6-35
Batería ........................................................................ 6-35
Cambio de fusibles .................................................... 6-37
Cambio de una bombilla del faro ............................... 6-38
Luz de freno/piloto trasero ........................................ 6-39
Cambio de una bombilla del intermitente .................. 6-39
Apoyo de la motocicleta ............................................ 6-39
Rueda delantera ......................................................... 6-40
Rueda trasera ............................................................. 6-41
Identificación de averías ............................................ 6-43
Cuadros de identificación de averías ......................... 6-44
U5MTS1.book Page 1 Monday, July 30, 2001 8:49 AM

6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU01296
ATENCION:_ No pruebe esta motocicleta en un soporte di-
namométrico durante un periodo prolonga-
do de tiempo; de lo contrario el silenciador,
fabricado con fibra, puede decolorarse por
efecto del calor. _
SAU04223
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra en el interior del compartimiento porta
objetos debajo del asiento del pasajero. (Véanse
en la página 3-14 las instrucciones para desmon-
tar y montar el asiento del pasajero.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.1. Juego de herramientas del propietario
U5MTS1.book Page 1 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
U5MTS1.book Page 2 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_

Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.


Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
1 10203040
1
*
Línea de combustibleComprobar si los tubos de gasolina están agrietados o dañados.√√√√ √
2
*
Filtro de gasolinaComprobar su estado.√√
3BujíasComprobar su estado.
Limpiar y ajustar distancia entre electrodos.√√
Cambiar.√√
4
*
VálvulasComprobar holgura de las válvulas.
Ajustar.Cada 40.000 km
5
*
Filtro de aireLimpiar.√√
Cambiar.√√
6EmbragueComprobar funcionamiento.
Ajustar.√√√√√
7
*
Freno delanteroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno traseroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubos de frenoComprobar si están agrietados o dañados.√√√√ √
Cambiar. (Véase NOTA en la página 6-5.) Cada 4 años
U5MTS1.book Page 3 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
10
*
RuedasComprobar excentricidad y si están dañadas.√√√√
11
*
NeumáticosComprobar la profundidad del dibujo y si están dañados.
Cambiar si es necesario.
Comprobar la presión de aire.
Corregir si es necesario.√√√√ √
12
*
Cojinetes de las ruedasComprobar si los cojinetes están flojos o dañados.√√√√
13
*
BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50.000 km
14 Cadena de transmisiónComprobar la tensión de la cadena.
Verificar que la rueda trasera esté correctamente alineada.
Limpiar y engrasar.Cada 1.000 km y después de lavar
la motocicleta o utilizarla con lluvia
15
*
Cojinetes de la direcciónComprobar el juego de los cojinetes y si la dirección está dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20.000 km
16
*
Fijaciones del chasisVerificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
17 Caballete lateralComprobar funcionamiento.
Engrasar.√√√√ √
18
*
Interruptor del caballete
lateralComprobar funcionamiento.√√√√√ √
19
*
Horquilla delanteraComprobar funcionamiento y si pierde aceite.√√√√
20
*
Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde aceite.√√√√
21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión traseraComprobar funcionamiento.√√√√
Lubricar con grasa a base de jabón de litio.√√
22
*
CarburadoresComprobar el funcionamiento del estárter (estrangulador).
Ajustar el ralentí del motor y la sincronización.√√√√√ √
23 Aceite de motorCambiar.
Comprobar el nivel de aceite y si hay fugas en el vehículo.√√√√√ √ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
U5MTS1.book Page 4 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU03884
NOTA:_

La frecuencia de mantenimiento del filtro de aire debe ser mayor cuando se circula por lugares con mayor presencia de humedad o polvo.


Mantenimiento del freno hidráulico
Compruebe regularmente el líquido de frenos y, si es necesario, corríjalo.
Cada dos años sustituya los componentes internos de las bombas y pinzas de freno y cambie el líquido de frenos.
Cambie los tubos de freno cada cuatro años y cuando estén agrietados o dañados.
_24Cartucho del filtro de
aceite del motorCambiar.√√√
25
*
Sistema de refrigeraciónComprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.√√√√ √
Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
27 Piezas móviles y cablesEngrasar.√√√√ √
28
*
Luces, señales e
interruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
1 10203040
U5MTS1.book Page 5 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU03624
Desmontaje y montaje de los
carenados y panel Los carenados y paneles que se muestran más
arriba deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimiento que
se describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar y
montar un carenado o un panel.
SAU01602
Carenados A y B
Para desmontar uno de los carenadosQuite los tornillos, deslice el carenado hacia
adelante (para A) o hacia atrás (para B) y segui-
damente desmóntelo como se muestra.
1. Carenado A (lado derecho)
Carenado B (lado izquierdo)
2. Panel A
1. Tornillo (× 5)
2. Carenado ALado derecho
1. Tornillo (× 6)
2. Carenado BLado izquierdo
U5MTS1.book Page 6 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar el carenado1. Haga coincidir las ranuras y las salientes
inferior trasera de cada carenado y segui-
damente deslice éste a su posición.2. Coloque el carenado en su posición origi-
nal y apriete los tornillos.
NOTA:_ Verifique que las pestañas de la parte delantera
de cada carenado coincidan lado a lado como se
muestra y que coincidan todas las ranuras y sa-
lientes. _
1. Carenado A
2. Carenado B
1. Ranura (× 2)
2. Saliente (× 2)
1. Pestaña (× 2)
U5MTS1.book Page 7 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
SAU01315
Panel A
Para desmontar el panelQuite los tornillos y seguidamente desmonte el
panel.Para montar el panel
Coloque el panel en su posición original y aprie-
te los tornillos.
SAU01639
Comprobación de las bujías Las bujías son componentes importantes del
motor que deben ser comprobadas periódica-
mente, preferiblemente por un concesionario
Yamaha. El calor y los depósitos de material
provocan la erosión lenta de cualquier bujía, por
lo que éstas deben desmontarse y comprobarse
de acuerdo con el cuadro de mantenimiento pe-
riódico y engrase. Además, el estado de las bu-
jías puede reflejar el estado del motor.
Compruebe que el aislamiento de porcelana que
rodea al electrodo central en cada bujía tenga un
color canela de tono entre medio y claro (éste es
el color ideal cuando se utiliza la motocicleta
normalmente). Si alguna de las bujías presenta
un color claramente diferente, puede que el mo-
tor esté averíado. No trate de diagnosticar usted
mismo estas averías. En lugar de ello, haga revi-
sar la motocicleta en un concesionario Yamaha.
Si una bujía presenta signos de erosión del elec-
trodo y una acumulación excesiva de carbono u
otros depósitos, debe cambiarse.
1. Tornillo (× 2)
1. Saliente
2. Ranura
Bujía especificada:
CR10EK (NGK)
U5MTS1.book Page 8 Monday, July 30, 2001 8:49 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
Antes de montar una bujía, debe medir la distan-
cia entre electrodos de la misma con una galga y
ajustarla al valor especificado según sea necesa-
rio.
Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
NOTA:_ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. _
SCA00021
ATENCION:_ No utilice herramientas para retirar o colo-
car la tapa de bujía, ya que de lo contrario el
acoplador de la bobina de encendido puede
romperse. Puede resultar difícil de retirar la
tapa de bujía debido a que la junta de goma
situada en su extremo aprieta mucho. Para
retirar la tapa de bujía, simplemente gírela
en una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra dirección
mientras la empuja. _
SAU04224
Aceite del motor y cartucho del filtro
de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.NOTA:_ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. _
a. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:
0,6–0,7 mm
Par de apriete:
Bujía:
12,5 Nm (1,25 m·kgf)
U5MTS1.book Page 9 Monday, July 30, 2001 8:49 AM
