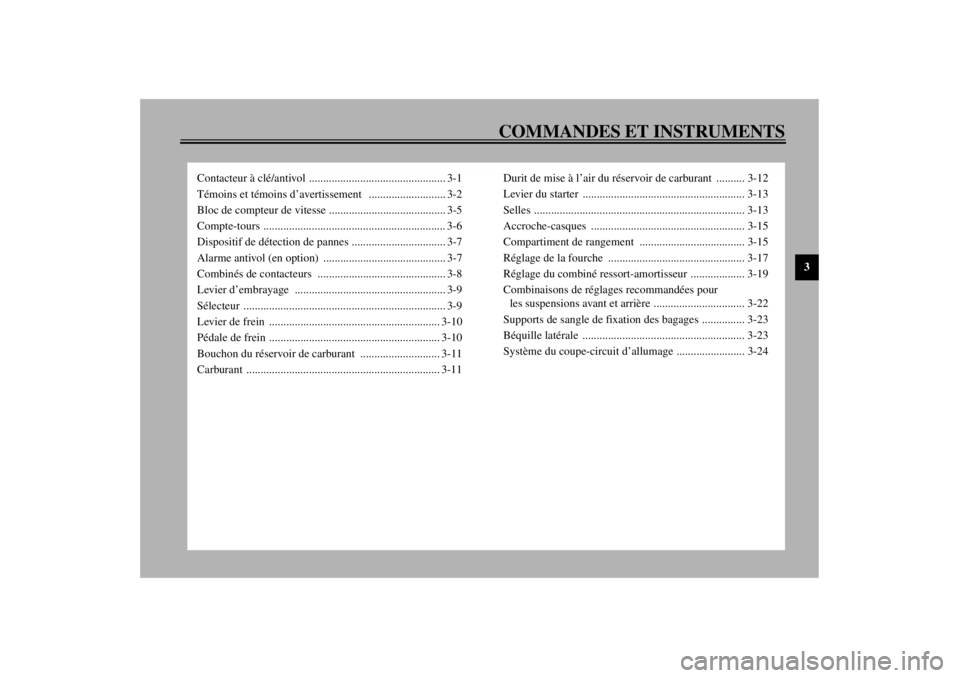

COMMANDES ET INSTRUMENTS
3
Contacteur à clé/antivol ................................................ 3-1
Témoins et témoins d’avertissement ........................... 3-2
Bloc de compteur de vitesse ......................................... 3-5
Compte-tours ................................................................ 3-6
Dispositif de détection de pannes ................................. 3-7
Alarme antivol (en option) ........................................... 3-7
Combinés de contacteurs ............................................. 3-8
Levier d’embrayage ..................................................... 3-9
Sélecteur ....................................................................... 3-9
Levier de frein ............................................................ 3-10
Pédale de frein ............................................................ 3-10
Bouchon du réservoir de carburant ............................ 3-11
Carburant .................................................................... 3-11Durit de mise à l’air du réservoir de carburant .......... 3-12
Levier du starter ......................................................... 3-13
Selles .......................................................................... 3-13
Accroche-casques ...................................................... 3-15
Compartiment de rangement ..................................... 3-15
Réglage de la fourche ................................................ 3-17
Réglage du combiné ressort-amortisseur ................... 3-19
Combinaisons de réglages recommandées pour
les suspensions avant et arrière ................................ 3-22
Supports de sangle de fixation des bagages ............... 3-23
Béquille latérale ......................................................... 3-23
Système du coupe-circuit d’allumage ........................ 3-24
