YAMAHA YZF-R6 2003 Manuale de Empleo (in Spanish)

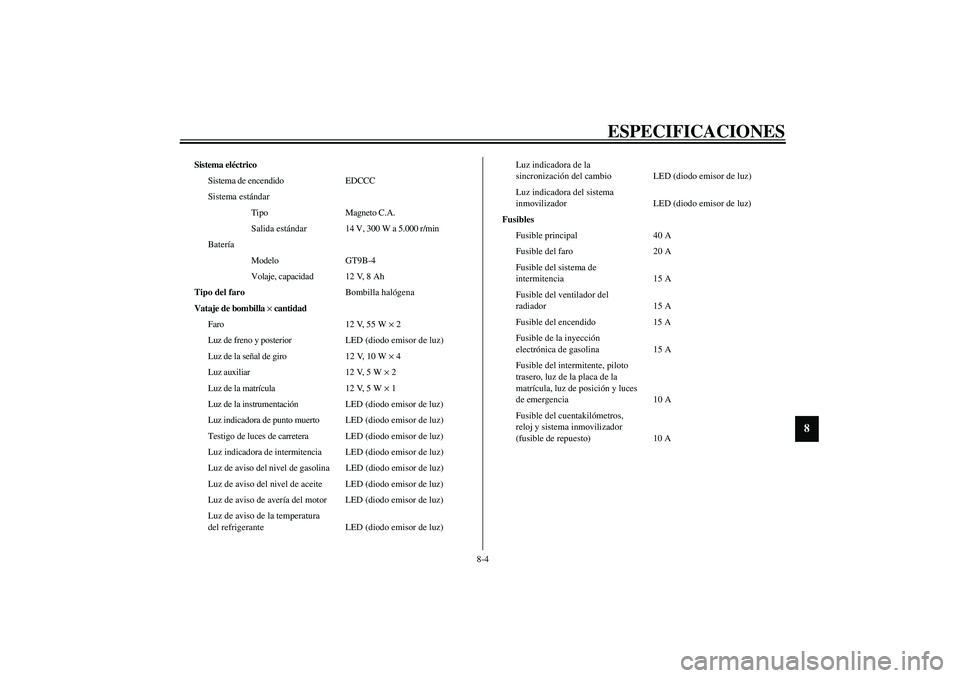

ESPECIFICACIONES
8-4
8
Sistema eléctrico
Sistema de encendido EDCCC
Sistema estándar
Tipo Magneto C.A.
Salida estándar 14 V, 300 W a 5.000 r/min
Batería
Modelo GT9B-4
Volaje, capacidad 12 V, 8 Ah
Tipo del faroBombilla halógena
Vataje de bombilla ×
cantidad
Faro 12 V, 55 W × 2
Luz de freno y posterior LED (diodo emisor de luz)
Luz de la señal de giro 12 V, 10 W × 4
Luz auxiliar 12 V, 5 W × 2
Luz de la matrícula 12 V, 5 W × 1
Luz de la instrumentación LED (diodo emisor de luz)
Luz indicadora de punto muerto LED (diodo emisor de luz)
Testigo de luces de carretera LED (diodo emisor de luz)
Luz indicadora de intermitencia LED (diodo emisor de luz)
Luz de aviso del nivel de gasolina LED (diodo emisor de luz)
Luz de aviso del nivel de aceite LED (diodo emisor de luz)
Luz de aviso de avería del motor LED (diodo emisor de luz)
Luz de aviso de la temperatura
del refrigerante LED (diodo emisor de luz)Luz indicadora de la
sincronización del cambio LED (diodo emisor de luz)
Luz indicadora del sistema
inmovilizador LED (diodo emisor de luz)
Fusibles
Fusible principal 40 A
Fusible del faro 20 A
Fusible del sistema de
intermitencia 15 A
Fusible del ventilador del
radiador 15 A
Fusible del encendido 15 A
Fusible de la inyección
electrónica de gasolina 15 A
Fusible del intermitente, piloto
trasero, luz de la placa de la
matrícula, luz de posición y luces
de emergencia 10 A
Fusible del cuentakilómetros,
reloj y sistema inmovilizador
(fusible de repuesto) 10 A
U5SLS0.book Page 4 Wednesday, September 18, 2002 10:53 AM

ESPECIFICACIONES
8-5
8
SAU04513

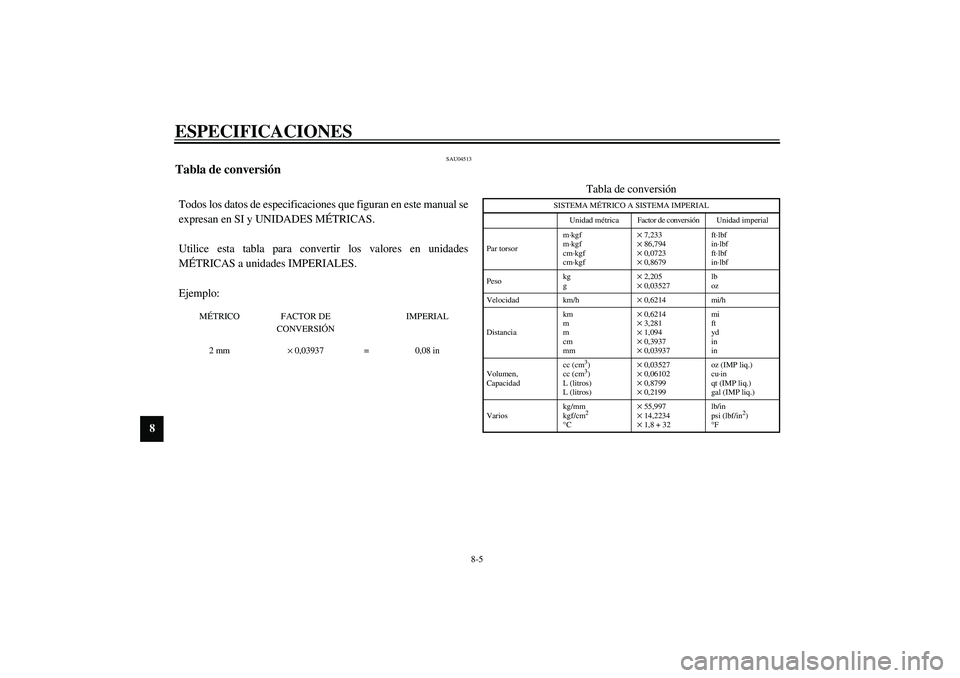

Tabla de conversión CS-04STodos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métrica Factor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
U5SLS0.book Page 5 Wednesday, September 18, 2002 10:53 AM

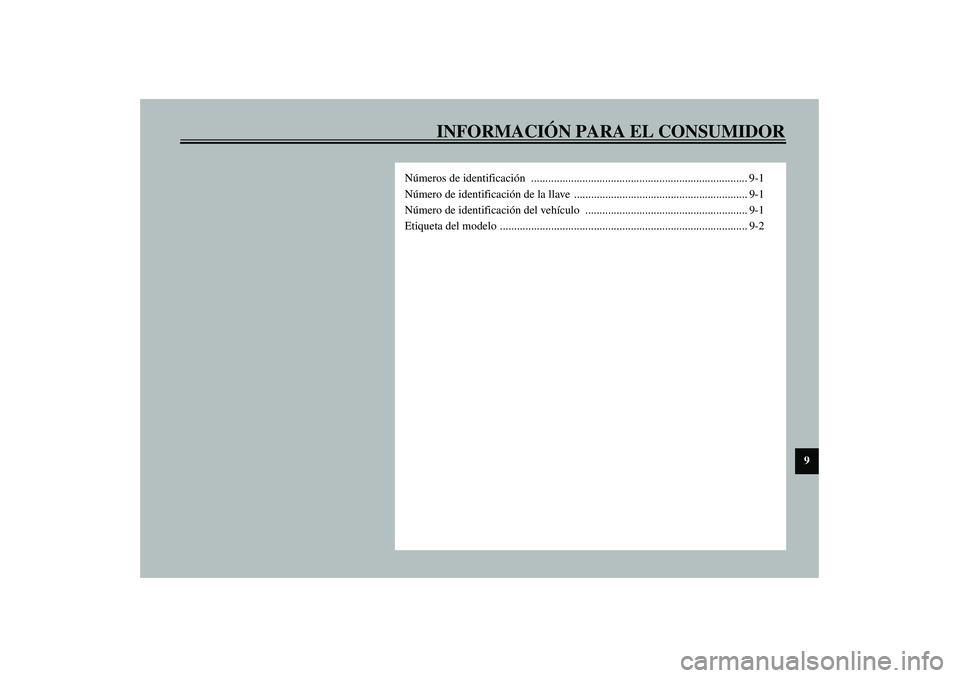

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
U5SLS0.book Page 1 Wednesday, September 18, 2002 10:53 AM

9-1
9
SAU01039

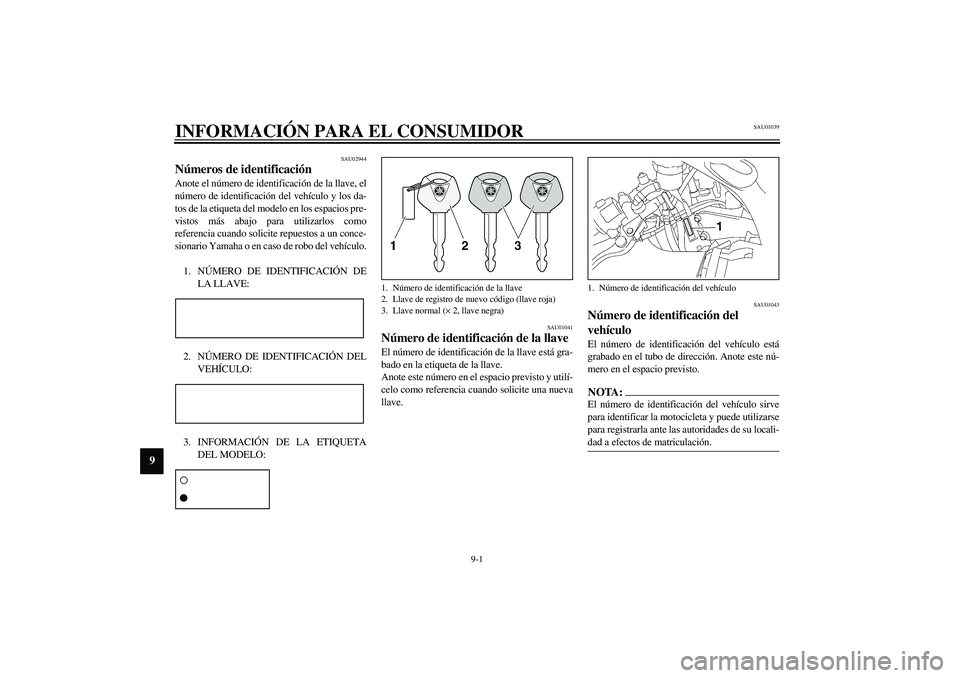

9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llave normal (× 2, llave negra)
1. Número de identificación del vehículo
U5SLS0.book Page 1 Wednesday, September 18, 2002 10:53 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01804

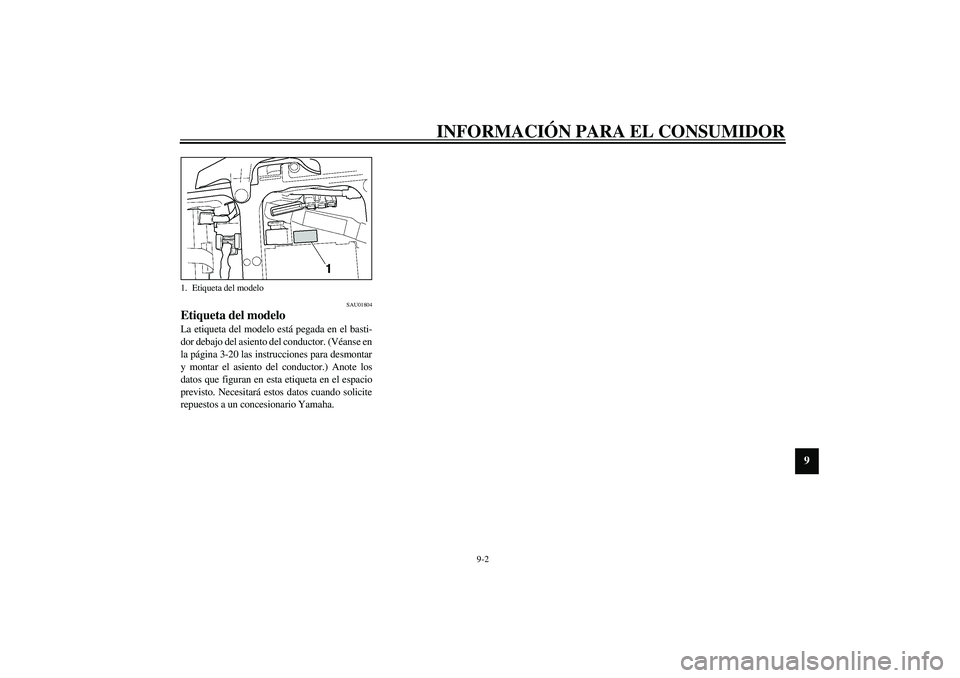

Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento del conductor. (Véanse en
la página 3-20 las instrucciones para desmontar
y montar el asiento del conductor.) Anote los
datos que figuran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando solicite
repuestos a un concesionario Yamaha.1. Etiqueta del modelo
S_5sl_Consumer.fm Page 2 Thursday, February 6, 2003 9:26 AM

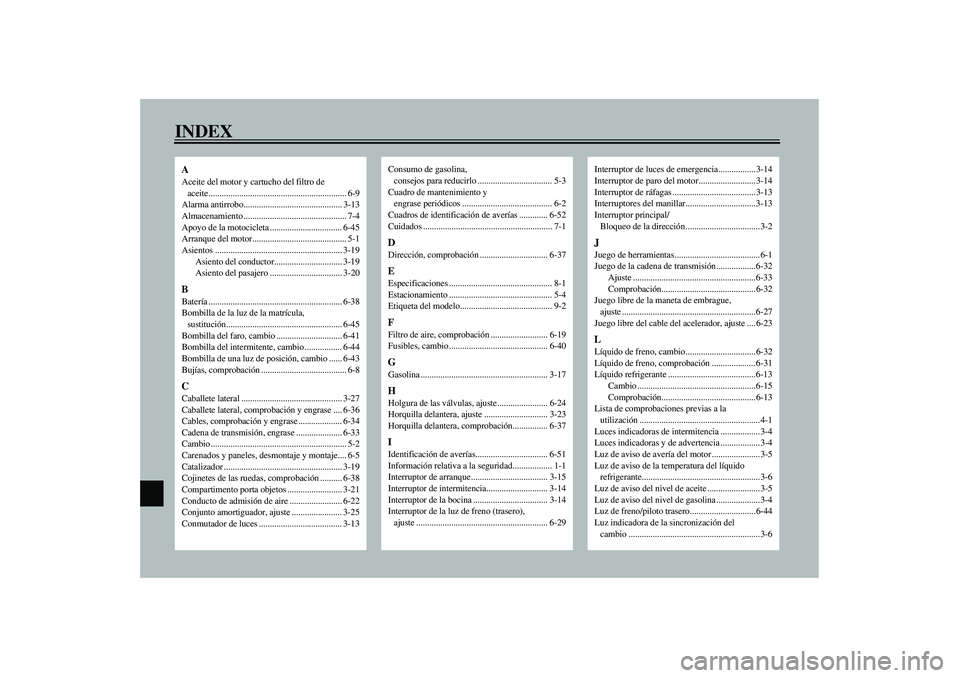

INDEXAAceite del motor y cartucho del filtro de
aceite............................................................... 6-9
Alarma antirrobo............................................. 3-13
Almacenamiento ............................................... 7-4
Apoyo de la motocicleta ................................. 6-45
Arranque del motor........................................... 5-1
Asientos .......................................................... 3-19
Asiento del conductor............................... 3-19
Asiento del pasajero ................................. 3-20BBatería ............................................................. 6-38
Bombilla de la luz de la matrícula,
sustitución..................................................... 6-45
Bombilla del faro, cambio .............................. 6-41
Bombilla del intermitente, cambio ................. 6-44
Bombilla de una luz de posición, cambio ...... 6-43
Bujías, comprobación ....................................... 6-8CCaballete lateral .............................................. 3-27
Caballete lateral, comprobación y engrase .... 6-36
Cables, comprobación y engrase .................... 6-34
Cadena de transmisión, engrase ..................... 6-33
Cambio .............................................................. 5-2
Carenados y paneles, desmontaje y montaje.... 6-5
Catalizador ...................................................... 3-19
Cojinetes de las ruedas, comprobación .......... 6-38
Compartimento porta objetos ......................... 3-21
Conducto de admisión de aire ........................ 6-22
Conjunto amortiguador, ajuste ....................... 3-25
Conmutador de luces ...................................... 3-13
Consumo de gasolina,
consejos para reducirlo .................................. 5-3
Cuadro de mantenimiento y
engrase periódicos ......................................... 6-2
Cuadros de identificación de averías ............. 6-52
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-37EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-4
Etiqueta del modelo.......................................... 9-2FFiltro de aire, comprobación .......................... 6-19
Fusibles, cambio ............................................. 6-40GGasolina .......................................................... 3-17HHolgura de las válvulas, ajuste....................... 6-24
Horquilla delantera, ajuste ............................. 3-23
Horquilla delantera, comprobación................ 6-37IIdentificación de averías................................. 6-51
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ................................... 3-15
Interruptor de intermitencia............................ 3-14
Interruptor de la bocina .................................. 3-14
Interruptor de la luz de freno (trasero),
ajuste ............................................................ 6-29
Interruptor de luces de emergencia................. 3-14
Interruptor de paro del motor .......................... 3-14
Interruptor de ráfagas ...................................... 3-13
Interruptores del manillar................................ 3-13
Interruptor principal/
Bloqueo de la dirección .................................. 3-2JJuego de herramientas....................................... 6-1
Juego de la cadena de transmisión.................. 6-32
Ajuste ........................................................ 6-33
Comprobación........................................... 6-32
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-27
Juego libre del cable del acelerador, ajuste .... 6-23LLíquido de freno, cambio ................................ 6-32
Líquido de freno, comprobación .................... 6-31
Líquido refrigerante ........................................ 6-13
Cambio ...................................................... 6-15
Comprobación........................................... 6-13
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras de intermitencia .................. 3-4
Luces indicadoras y de advertencia .................. 3-4
Luz de aviso de avería del motor ...................... 3-5
Luz de aviso de la temperatura del líquido
refrigerante...................................................... 3-6
Luz de aviso del nivel de aceite ........................ 3-5
Luz de aviso del nivel de gasolina .................... 3-4
Luz de freno/piloto trasero.............................. 6-44
Luz indicadora de la sincronización del
cambio ............................................................ 3-6
U5SLS0.book Page 1 Wednesday, September 18, 2002 10:53 AM

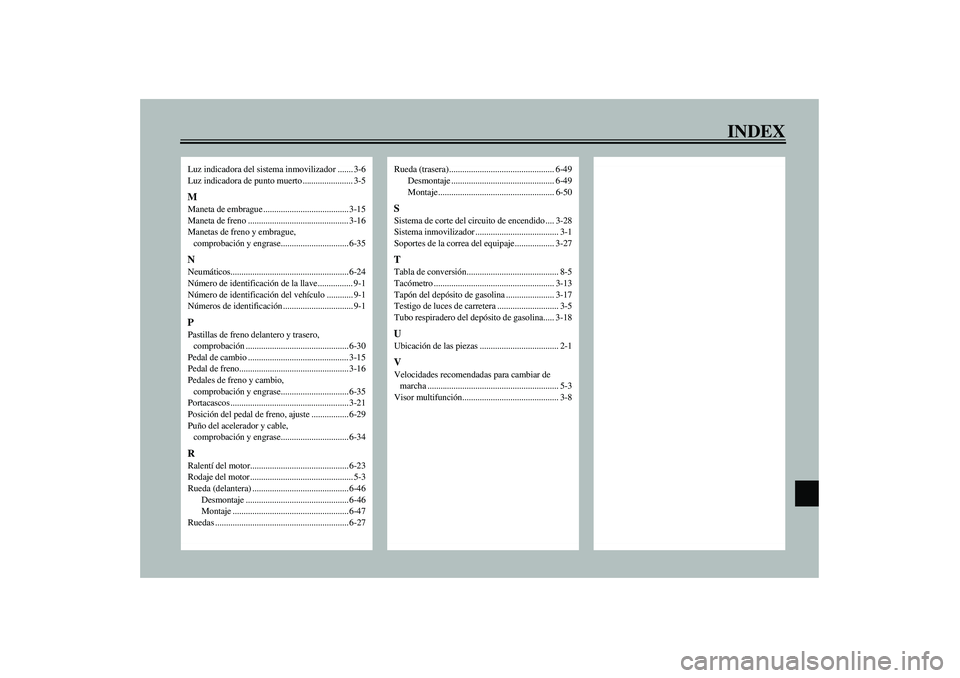

INDEX
Luz indicadora del sistema inmovilizador ....... 3-6
Luz indicadora de punto muerto ....................... 3-5MManeta de embrague ....................................... 3-15
Maneta de freno .............................................. 3-16
Manetas de freno y embrague,
comprobación y engrase............................... 6-35NNeumáticos...................................................... 6-24
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo ............ 9-1
Números de identificación ................................ 9-1PPastillas de freno delantero y trasero,
comprobación ............................................... 6-30
Pedal de cambio .............................................. 3-15
Pedal de freno.................................................. 3-16
Pedales de freno y cambio,
comprobación y engrase............................... 6-35
Portacascos ...................................................... 3-21
Posición del pedal de freno, ajuste ................. 6-29
Puño del acelerador y cable,
comprobación y engrase............................... 6-34RRalentí del motor............................................. 6-23
Rodaje del motor ............................................... 5-3
Rueda (delantera) ............................................ 6-46
Desmontaje ............................................... 6-46
Montaje ..................................................... 6-47
Ruedas ............................................................. 6-27
Rueda (trasera) ................................................ 6-49
Desmontaje ............................................... 6-49
Montaje ..................................................... 6-50SSistema de corte del circuito de encendido .... 3-28
Sistema inmovilizador ...................................... 3-1
Soportes de la correa del equipaje .................. 3-27TTabla de conversión.......................................... 8-5
Tacómetro ....................................................... 3-13
Tapón del depósito de gasolina ...................... 3-17
Testigo de luces de carretera ............................ 3-5
Tubo respiradero del depósito de gasolina..... 3-18UUbicación de las piezas .................................... 2-1VVelocidades recomendadas para cambiar de
marcha ............................................................ 5-3
Visor multifunción............................................ 3-8
U5SLS0.book Page 2 Wednesday, September 18, 2002 10:53 AM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.10-0.5×1 CR
(S)5SL-28199-S0
YZF-R6
MANUAL DEL PROPIETARIO
