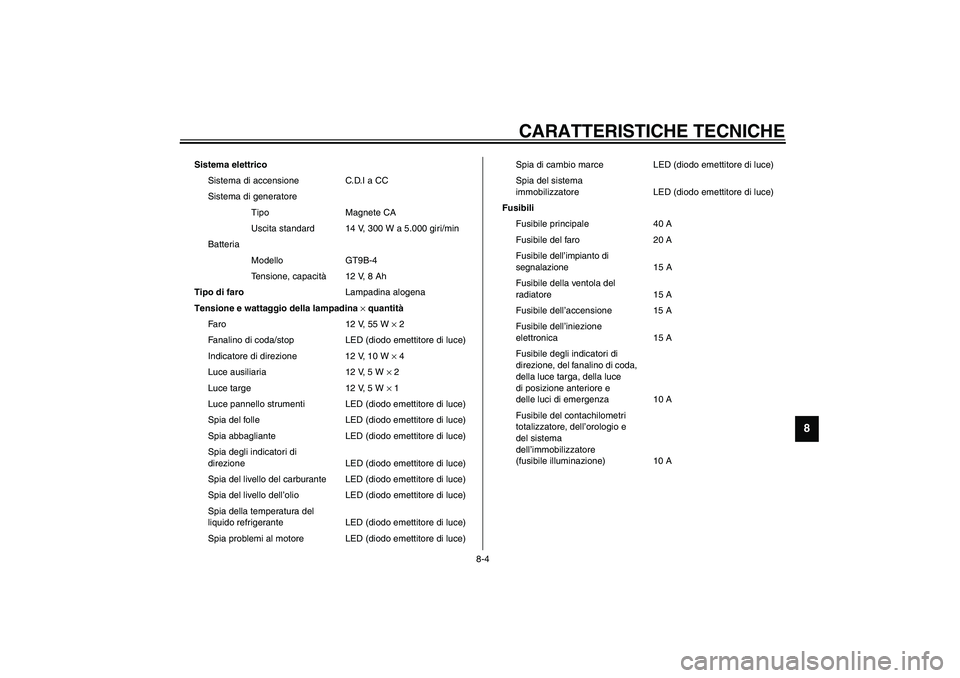

CARATTERISTICHE TECNICHE
8-4
8
Sistema elettrico
Sistema di accensione C.D.I a CC
Sistema di generatore
Tipo Magnete CA
Uscita standard 14 V, 300 W a 5.000 giri/min
Batteria
Modello GT9B-4
Tensione, capacità12 V, 8 Ah
Tipo di faroLampadina alogena
Tensione e wattaggio della lampadina × quantità
Faro 12 V, 55 W × 2
Fanalino di coda/stop LED (diodo emettitore di luce)
Indicatore di direzione 12 V, 10 W × 4
Luce ausiliaria 12 V, 5 W × 2
Luce targe 12 V, 5 W × 1
Luce pannello strumenti LED (diodo emettitore di luce)
Spia del folle LED (diodo emettitore di luce)
Spia abbagliante LED (diodo emettitore di luce)
Spia degli indicatori di
direzione LED (diodo emettitore di luce)
Spia del livello del carburante LED (diodo emettitore di luce)
Spia del livello dell’olio LED (diodo emettitore di luce)
Spia della temperatura del
liquido refrigerante LED (diodo emettitore di luce)
Spia problemi al motore LED (diodo emettitore di luce)Spia di cambio marce LED (diodo emettitore di luce)
Spia del sistema
immobilizzatore LED (diodo emettitore di luce)
Fusibili
Fusibile principale 40 A
Fusibile del faro 20 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile della ventola del
radiatore 15 A
Fusibile dell’accensione 15 A
Fusibile dell’iniezione
elettronica 15 A
Fusibile degli indicatori di
direzione, del fanalino di coda,
della luce targa, della luce
di posizione anteriore e
delle luci di emergenza 10 A
Fusibile del contachilometri
totalizzatore, dell’orologio e
del sistema
dell’immobilizzatore
(fusibile illuminazione) 10 A
H_5sl.book Page 4 Friday, September 13, 2002 12:27 PM

CARATTERISTICHE TECNICHE
8-5
8
HAU04513

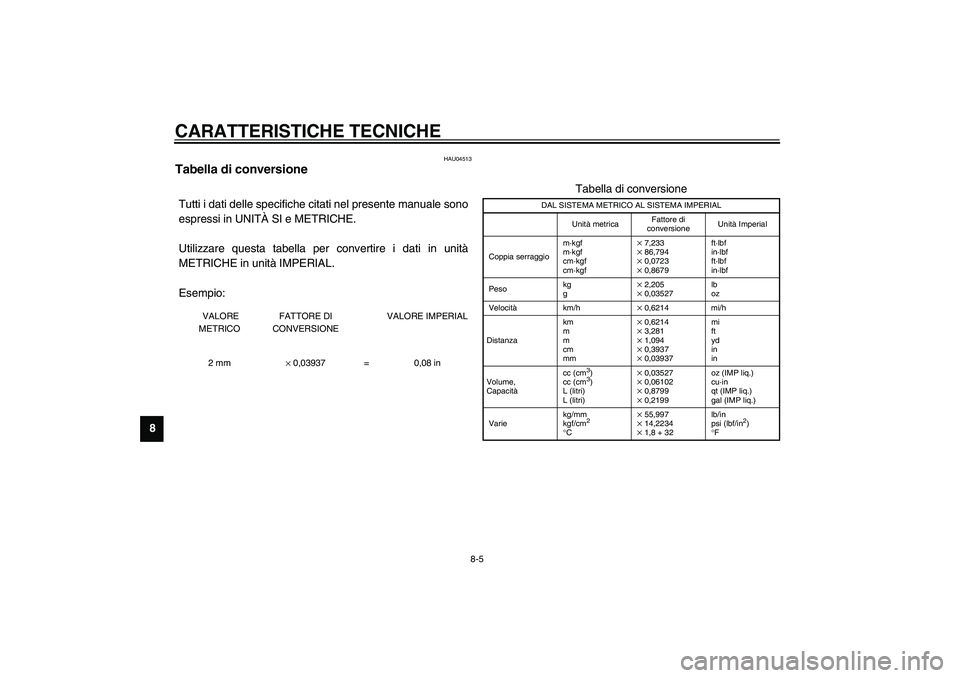

Tabella di conversione CS-04ITutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocitàkm/h× 0,6214 mi/h
Distanzakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm
3)
cc (cm3)
L (litri)
L (litri)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
H_5sl.book Page 5 Friday, September 13, 2002 12:27 PM

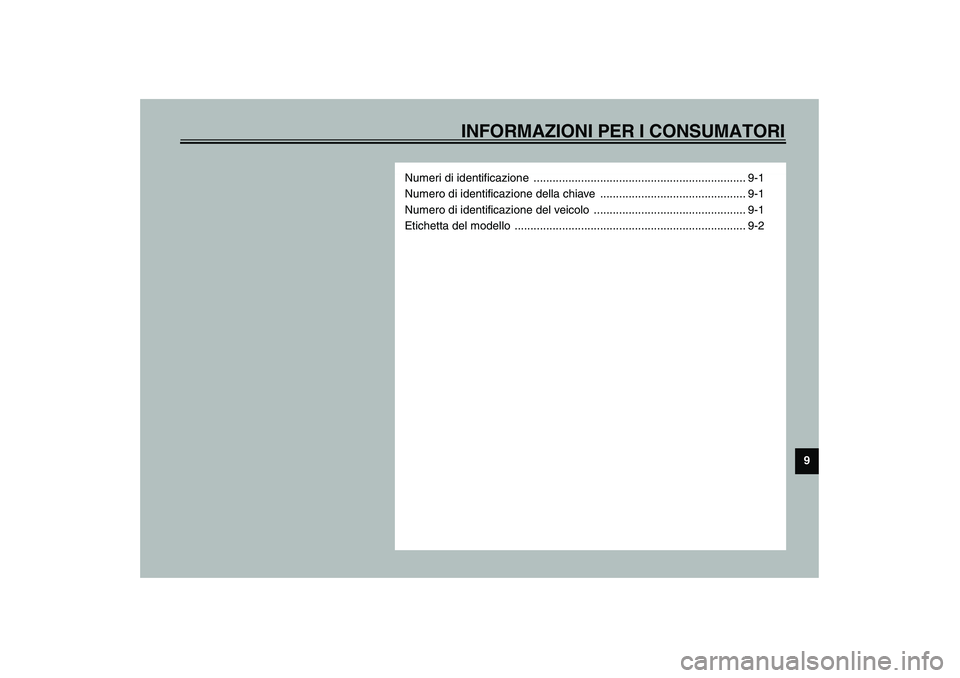

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_5sl.book Page 1 Friday, September 13, 2002 12:27 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiave standard (2 pezzi, calotta nera)
1. Numero di identificazione del veicolo
H_5sl.book Page 1 Friday, September 13, 2002 12:27 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01804

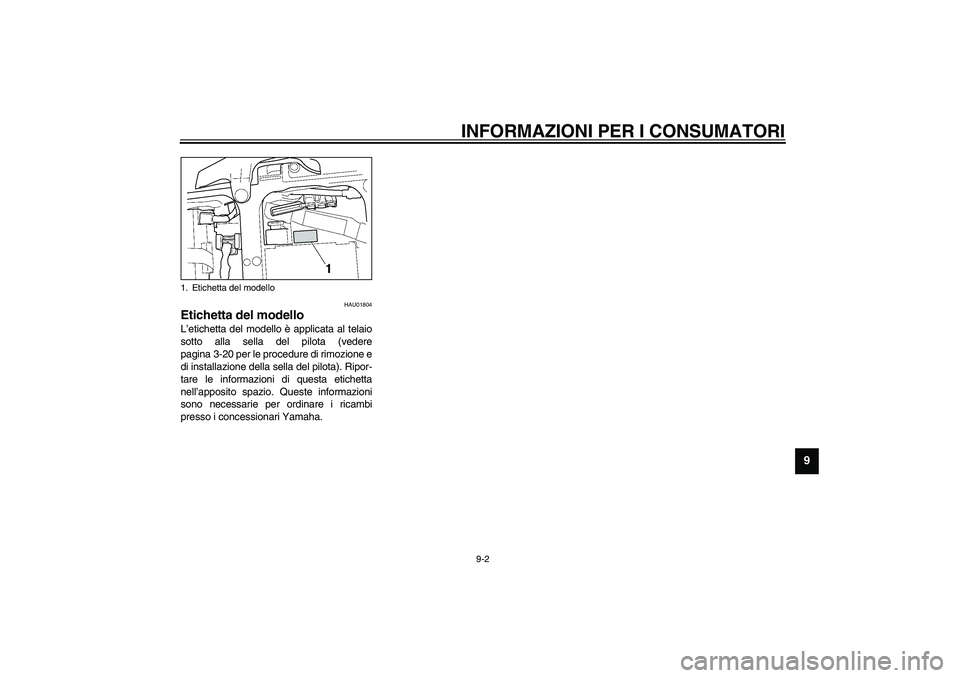

Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella del pilota (vedere
pagina 3-20 per le procedure di rimozione e
di installazione della sella del pilota). Ripor-
tare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.1. Etichetta del modello
H_5sl_Consumer.fm Page 2 Thursday, October 17, 2002 3:45 PM

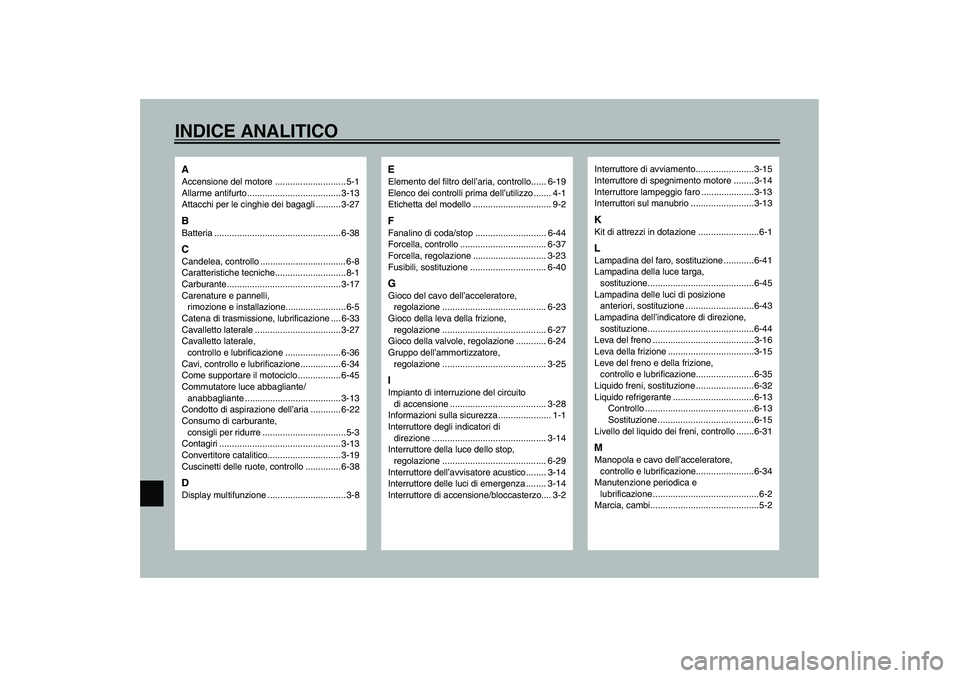

INDICE ANALITICOAAccensione del motore ............................5-1
Allarme antifurto ..................................... 3-13
Attacchi per le cinghie dei bagagli .......... 3-27BBatteria .................................................. 6-38CCandelea, controllo ..................................6-8
Caratteristiche tecniche............................8-1
Carburante............................................. 3-17
Carenature e pannelli,
rimozione e installazione........................6-5
Catena di trasmissione, lubrificazione .... 6-33
Cavalletto laterale .................................. 3-27
Cavalletto laterale,
controllo e lubrificazione ...................... 6-36
Cavi, controllo e lubrificazione................ 6-34
Come supportare il motociclo ................. 6-45
Commutatore luce abbagliante/
anabbagliante ...................................... 3-13
Condotto di aspirazione dell’aria ............ 6-22
Consumo di carburante,
consigli per ridurre .................................5-3
Contagiri ................................................ 3-13
Convertitore catalitico............................. 3-19
Cuscinetti delle ruote, controllo .............. 6-38DDisplay multifunzione ...............................3-8
EElemento del filtro dell’aria, controllo...... 6-19
Elenco dei controlli prima dell’utilizzo ....... 4-1
Etichetta del modello ............................... 9-2FFanalino di coda/stop ............................ 6-44
Forcella, controllo .................................. 6-37
Forcella, regolazione ............................. 3-23
Fusibili, sostituzione.............................. 6-40GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-23
Gioco della leva della frizione,
regolazione ......................................... 6-27
Gioco della valvole, regolazione ............ 6-24
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-25IImpianto di interruzione del circuito
di accensione ...................................... 3-28
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di
direzione ............................................. 3-14
Interruttore della luce dello stop,
regolazione ......................................... 6-29
Interruttore dell’avvisatore acustico........ 3-14
Interruttore delle luci di emergenza ........ 3-14
Interruttore di accensione/bloccasterzo.... 3-2
Interruttore di avviamento.......................3-15
Interruttore di spegnimento motore ........3-14
Interruttore lampeggio faro .....................3-13
Interruttori sul manubrio .........................3-13KKit di attrezzi in dotazione ........................6-1LLampadina del faro, sostituzione ............6-41
Lampadina della luce targa,
sostituzione..........................................6-45
Lampadina delle luci di posizione
anteriori, sostituzione ...........................6-43
Lampadina dell’indicatore di direzione,
sostituzione..........................................6-44
Leva del freno ........................................3-16
Leva della frizione ..................................3-15
Leve del freno e della frizione,
controllo e lubrificazione.......................6-35
Liquido freni, sostituzione .......................6-32
Liquido refrigerante ................................6-13
Controllo ...........................................6-13
Sostituzione ......................................6-15
Livello del liquido dei freni, controllo .......6-31MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-34
Manutenzione periodica e
lubrificazione..........................................6-2
Marcia, cambi...........................................5-2
H_5sl.book Page 1 Friday, September 13, 2002 12:27 PM

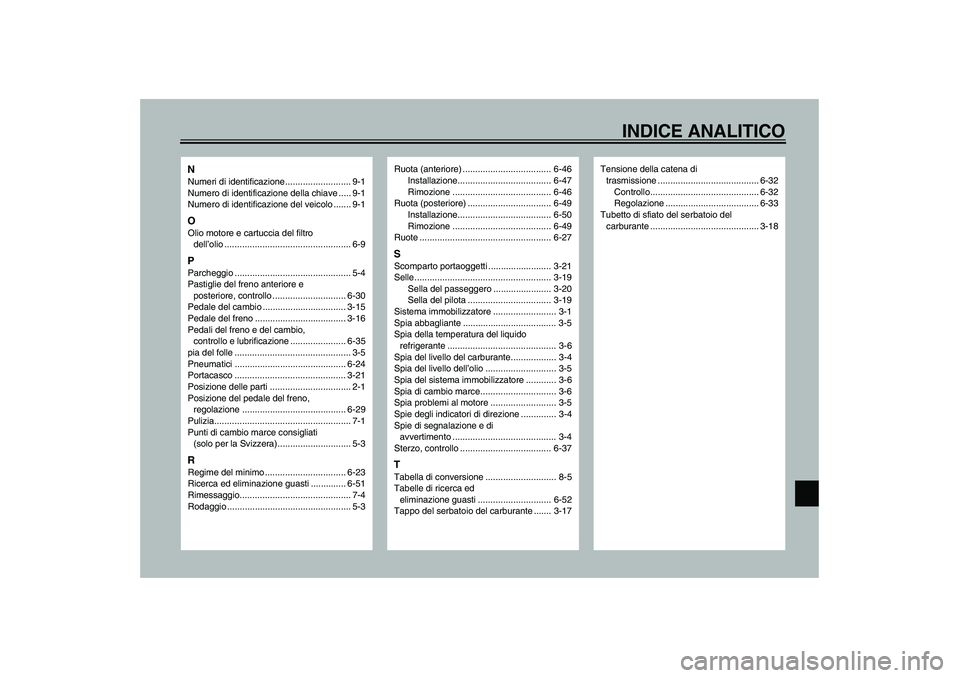

INDICE ANALITICO
NNumeri di identificazione.......................... 9-1
Numero di identificazione della chiave ..... 9-1
Numero di identificazione del veicolo ....... 9-1OOlio motore e cartuccia del filtro
dell’olio .................................................. 6-9PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................. 6-30
Pedale del cambio ................................. 3-15
Pedale del freno .................................... 3-16
Pedali del freno e del cambio,
controllo e lubrificazione ...................... 6-35
pia del folle .............................................. 3-5
Pneumatici ............................................ 6-24
Portacasco ............................................ 3-21
Posizione delle parti ................................ 2-1
Posizione del pedale del freno,
regolazione ......................................... 6-29
Pulizia...................................................... 7-1
Punti di cambio marce consigliati
(solo per la Svizzera)............................. 5-3RRegime del minimo ................................ 6-23
Ricerca ed eliminazione guasti .............. 6-51
Rimessaggio............................................ 7-4
Rodaggio ................................................. 5-3
Ruota (anteriore) ................................... 6-46
Installazione..................................... 6-47
Rimozione ....................................... 6-46
Ruota (posteriore) ................................. 6-49
Installazione..................................... 6-50
Rimozione ....................................... 6-49
Ruote .................................................... 6-27SScomparto portaoggetti ......................... 3-21
Selle...................................................... 3-19
Sella del passeggero ....................... 3-20
Sella del pilota ................................. 3-19
Sistema immobilizzatore ......................... 3-1
Spia abbagliante ..................................... 3-5
Spia della temperatura del liquido
refrigerante ........................................... 3-6
Spia del livello del carburante.................. 3-4
Spia del livello dell’olio ............................ 3-5
Spia del sistema immobilizzatore............ 3-6
Spia di cambio marce.............................. 3-6
Spia problemi al motore .......................... 3-5
Spie degli indicatori di direzione .............. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-4
Sterzo, controllo .................................... 6-37TTabella di conversione ............................ 8-5
Tabelle di ricerca ed
eliminazione guasti ............................. 6-52
Tappo del serbatoio del carburante ....... 3-17
Tensione della catena di
trasmissione ........................................ 6-32
Controllo........................................... 6-32
Regolazione ..................................... 6-33
Tubetto di sfiato del serbatoio del
carburante ........................................... 3-18
H_5sl.book Page 2 Friday, September 13, 2002 12:27 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.09-2.3×3 CR
(H)5SL-28199-H0
YZF-R6
USO E MANUTENZIONE
