FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
pressão da tecla “SELECT” muda o visor
entre os diversos modos de contador de
percurso e conta-quilómetros pela ordem
seguinte:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
Modo de relógio
Rode a chave para “ON”.
Para mudar o visor para o modo de relógio,
prima a tecla “SELECT” durante pelo me-
nos um segundo.
Para voltar a mudar o visor para o modo an-
terior, prima a tecla “SELECT”.
Para acertar o relógio:
1. Prima a tecla “SELECT” e a tecla “RE-
SET” em simultâneo durante pelo me-
nos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.
Dispositivos de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, a luz de advertência de problema no
motor acender-se-á e o visor multifuncional
indicará um código de erro de dois dígitos
(ex.: 11, 12, 13).
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se um dos circuitos do sistema imobilizador
apresentar uma avaria, o indicador lumino-
so deste sistema irá piscar e o visor multi-
funcional exibirá um código de erro de dois
dígitos (ex.: 51, 52, 53).
NOTA:Se o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Sevisualizar este erro, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderáimpedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor multifuncional exibir qualquer có-
digo de erro, anote o número do código e,
de seguida, solicite a um concessionário
Yamaha que verifique o motociclo.
5SLP1.book Page 9 Saturday, August 30, 2003 9:04 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
PAU23440
Bateria Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
5SLP1.book Page 33 Saturday, August 30, 2003 9:04 AM

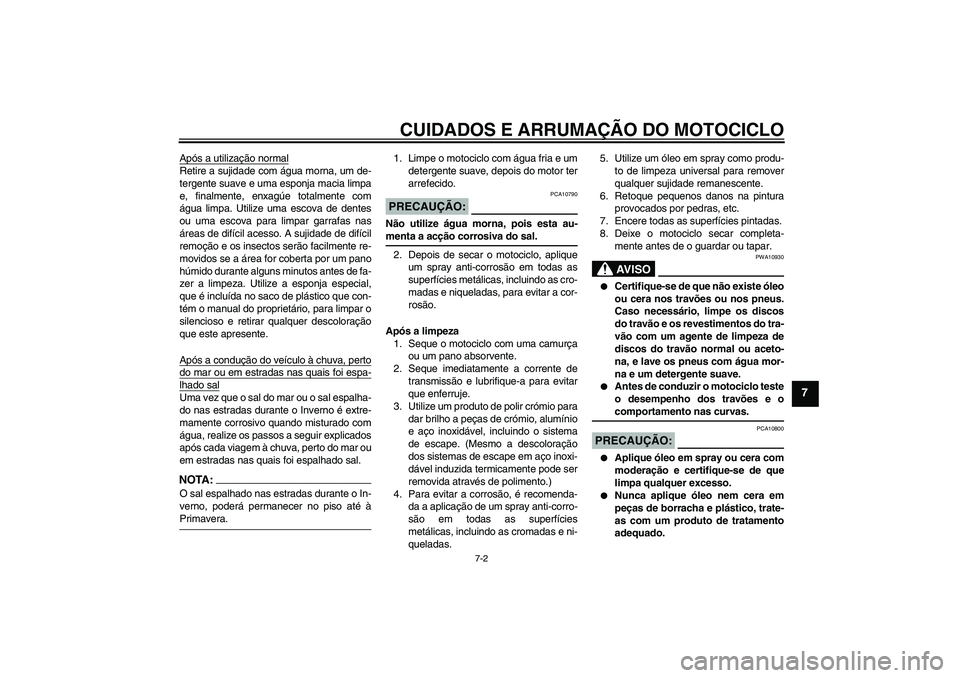

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza. Utilize a esponja especial,
que é incluída no saco de plástico que con-
tém o manual do proprietário, para limpar o
silencioso e retirar qualquer descoloração
que este apresente.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.NOTA:O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.
PRECAUÇÃO:
PCA10790
Não utilize água morna, pois esta au-menta a acção corrosiva do sal.
2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as cro-
madas e niqueladas, para evitar a cor-
rosão.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA10930


Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.
Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave.


Antes de conduzir o motociclo teste
o desempenho dos travões e ocomportamento nas curvas.
PRECAUÇÃO:
PCA10800


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.
5SLP1.book Page 2 Saturday, August 30, 2003 9:04 AM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2025 mm (79.7 in)
Largura total:
690 mm (27.2 in)
Altura total:
1090 mm (42.9 in)
Altura do assento:
820 mm (32.3 in)
Distância entre os eixos:
1380 mm (54.3 in)
Distância mínima do chão:
135 mm (5.31 in)
Raio de viragem mínimo:
3400 mm (133.9 in)Peso:Com óleo e combustível:
182.0 kg (401 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
600.0 cm³ (36.61 cu.in)
Diâmetro × curso:
65.5 × 44.5 mm (2.58 × 1.75 in)
Relação de compressão:
12.40 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
2.60 L (2.75 US qt) (2.29 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.15 L (2.27 US qt) (1.89 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento húmidoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Volume da reserva de combustível:
3.5 L (0.92 US gal) (0.77 Imp.gal)Injecção electrónica de combustível:Fabricante:
NIPPON INJECTOR
Modelo:
INP-250/4Vela(s) de ignição:Fabricante/modelo:
NGK/CR9EK,CR10EK
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
86/44 (1.955)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
48/16 (3.000)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5SLP1.book Page 1 Saturday, August 30, 2003 9:04 AM

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
37/13 (2.846)
2.ª:
37/19 (1.947)
3.ª:
28/18 (1.556)
4.ª:
32/24 (1.333)
5.ª:
25/21 (1.190)
6.ª:
26/24 (1.083)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
24.0 °
Cauda:
86.0 mm (3.39 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/60 ZR17M/C (55W)
Fabricante/modelo:
MICHELIN/Pilot SPORT N
Fabricante/modelo:
DUNLOP/D208F J
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo:
MICHELIN/Pilot SPORT B
Fabricante/modelo:
DUNLOP/D208 AJCarga:Carga máxima:
193 kg (425 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Condição de carga:
90–193 kg (198–425 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
5SLP1.book Page 2 Saturday, August 30, 2003 9:04 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
5SLP1.book Page 1 Saturday, August 30, 2003 9:04 AM
