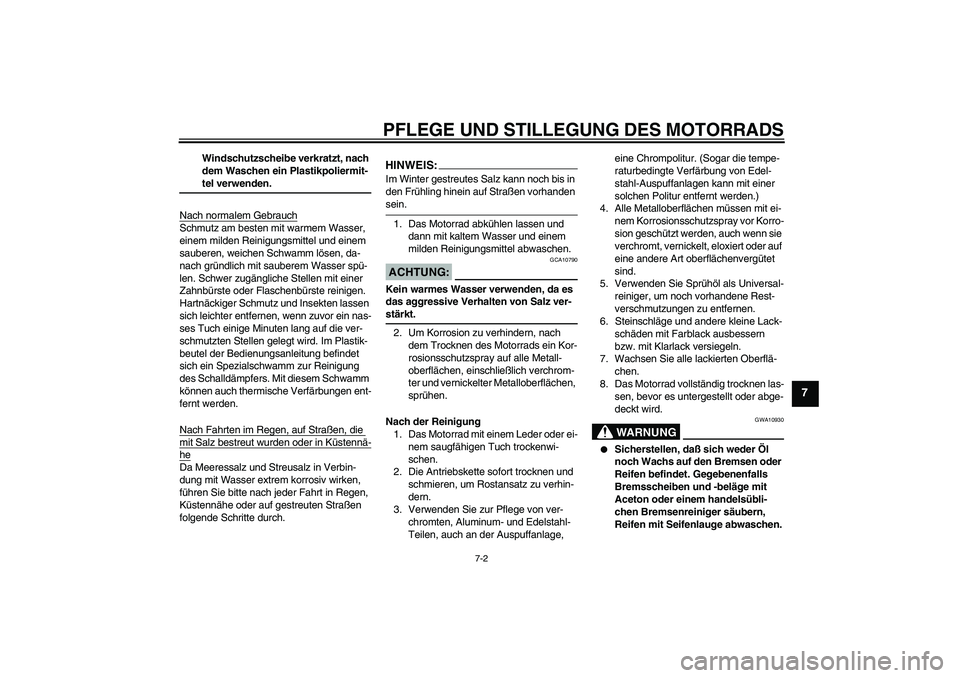

PFLEGE UND STILLEGUNG DES MOTORRADS
7-2
7
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-teI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird. Im Plastik-
beutel der Bedienungsanleitung befindet
sich ein Spezialschwamm zur Reinigung
des Schalldämpfers. Mit diesem Schwamm
können auch thermische Verfärbungen ent-
fernt werden.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen, einschließlich verchrom-
ter und vernickelter Metalloberflächen,
sprühen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edelstahl-
Teilen, auch an der Auspuffanlage, eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA10930


Sicherstellen, daß sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern,
Reifen mit Seifenlauge abwaschen.
U5SLG2G0.book Page 2 Thursday, August 5, 2004 10:34 AM

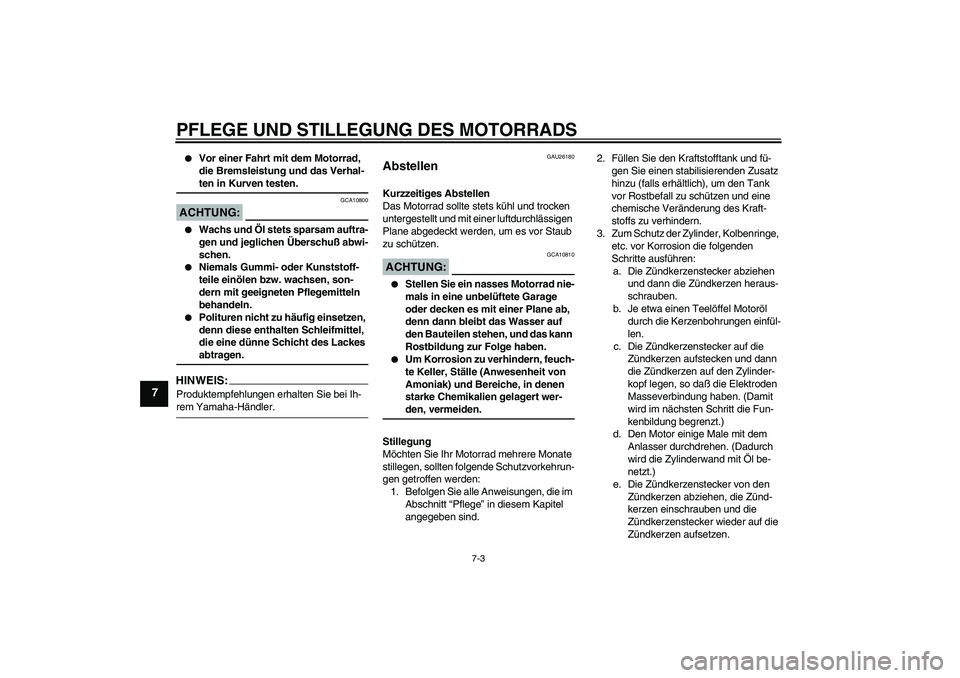

PFLEGE UND STILLEGUNG DES MOTORRADS
7-3
7


Vor einer Fahrt mit dem Motorrad,
die Bremsleistung und das Verhal-ten in Kurven testen.
ACHTUNG:
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26180
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stillegung
Möchten Sie Ihr Motorrad mehrere Monate
stillegen, sollten folgende Schutzvorkehrun-
gen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, so daß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
U5SLG2G0.book Page 3 Thursday, August 5, 2004 10:34 AM

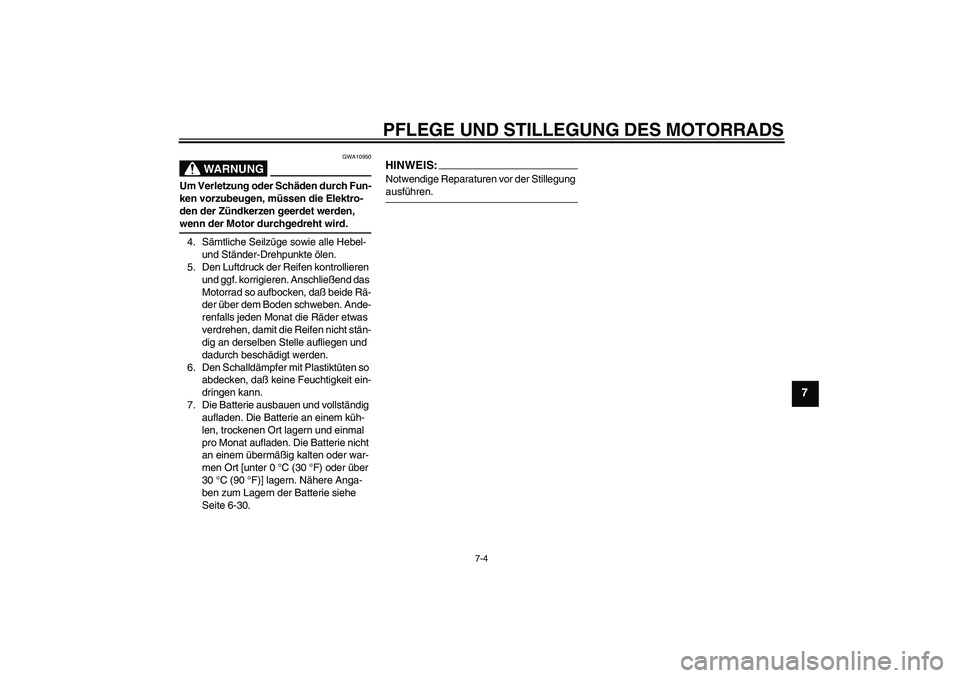

PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
7
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-30.
HINWEIS:Notwendige Reparaturen vor der Stillegung ausführen.
U5SLG2G0.book Page 4 Thursday, August 5, 2004 10:34 AM

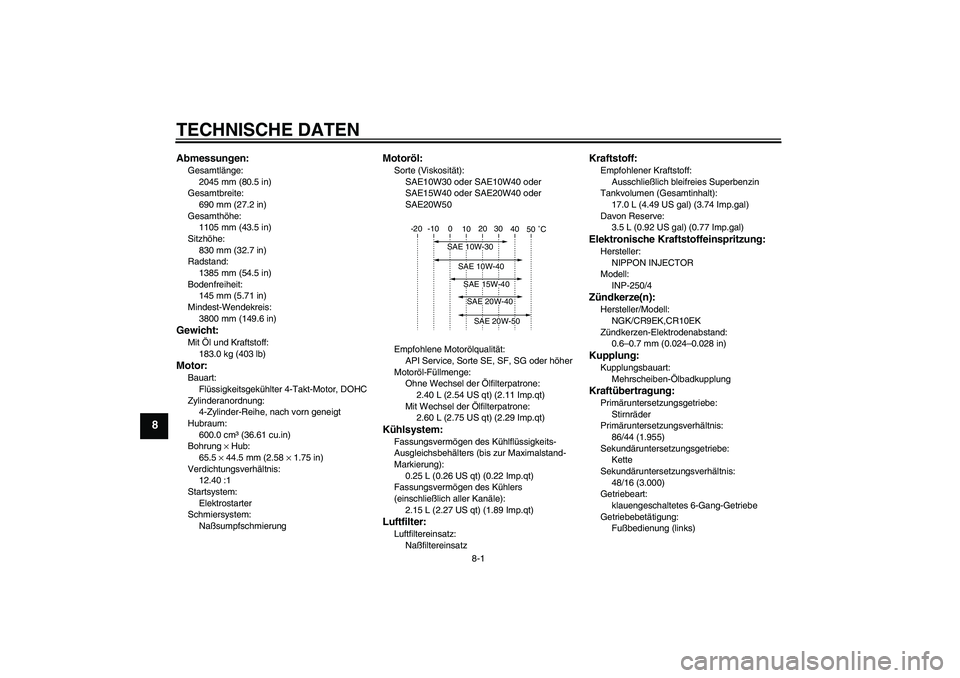

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2045 mm (80.5 in)
Gesamtbreite:
690 mm (27.2 in)
Gesamthöhe:
1105 mm (43.5 in)
Sitzhöhe:
830 mm (32.7 in)
Radstand:
1385 mm (54.5 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
3800 mm (149.6 in)Gewicht:Mit Öl und Kraftstoff:
183.0 kg (403 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
600.0 cm³ (36.61 cu.in)
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.40 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt) (2.29 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.15 L (2.27 US qt) (1.89 Imp.qt)Luftfilter:Luftfiltereinsatz:
Naßfiltereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
17.0 L (4.49 US gal) (3.74 Imp.gal)
Davon Reserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)Elektronische Kraftstoffeinspritzung:Hersteller:
NIPPON INJECTOR
Modell:
INP-250/4Zündkerze(n):Hersteller/Modell:
NGK/CR9EK,CR10EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/44 (1.955)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
48/16 (3.000)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5SLG2G0.book Page 1 Thursday, August 5, 2004 10:34 AM

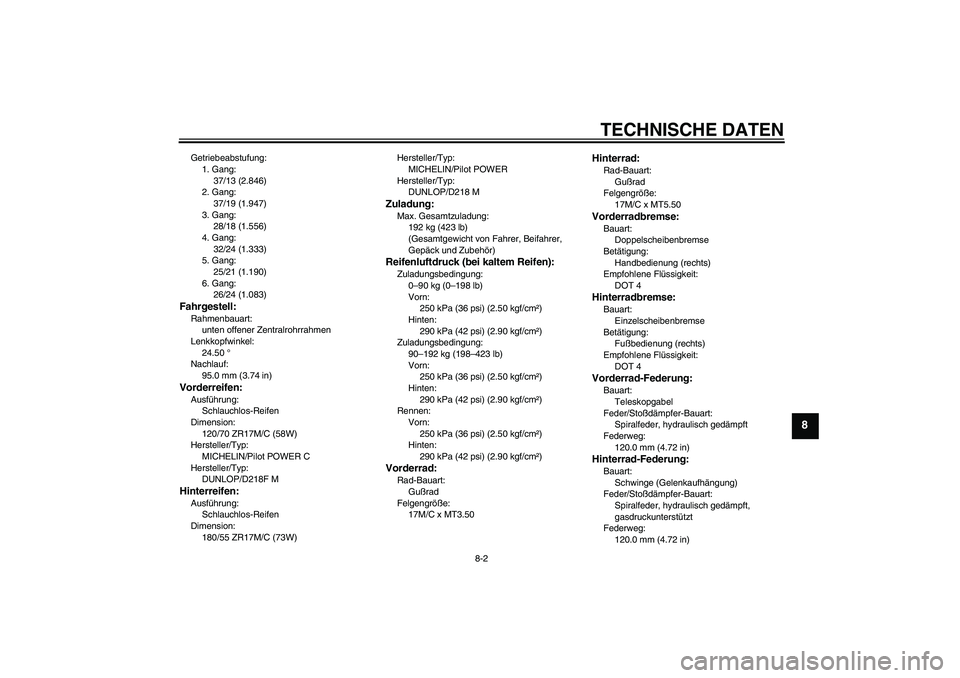

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
37/19 (1.947)
3. Gang:
28/18 (1.556)
4. Gang:
32/24 (1.333)
5. Gang:
25/21 (1.190)
6. Gang:
26/24 (1.083)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.50 °
Nachlauf:
95.0 mm (3.74 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
MICHELIN/Pilot POWER C
Hersteller/Typ:
DUNLOP/D218F MHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)Hersteller/Typ:
MICHELIN/Pilot POWER
Hersteller/Typ:
DUNLOP/D218 M
Zuladung:Max. Gesamtzuladung:
192 kg (423 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–192 kg (198–423 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)
U5SLG2G0.book Page 2 Thursday, August 5, 2004 10:34 AM

TECHNISCHE DATEN
8-3
8

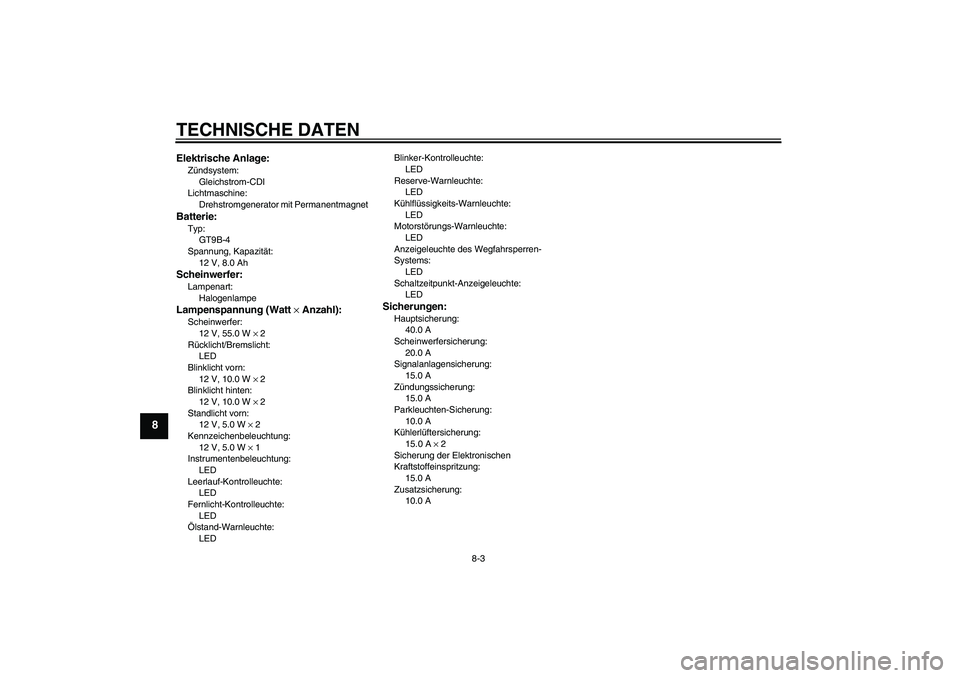

Elektrische Anlage:Zündsystem:
Gleichstrom-CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 55.0 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrolleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeits-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Sicherung der Elektronischen
Kraftstoffeinspritzung:
15.0 A
Zusatzsicherung:
10.0 A
U5SLG2G0.book Page 3 Thursday, August 5, 2004 10:34 AM

KUNDENINFORMATION
9-1
9
GAU26351

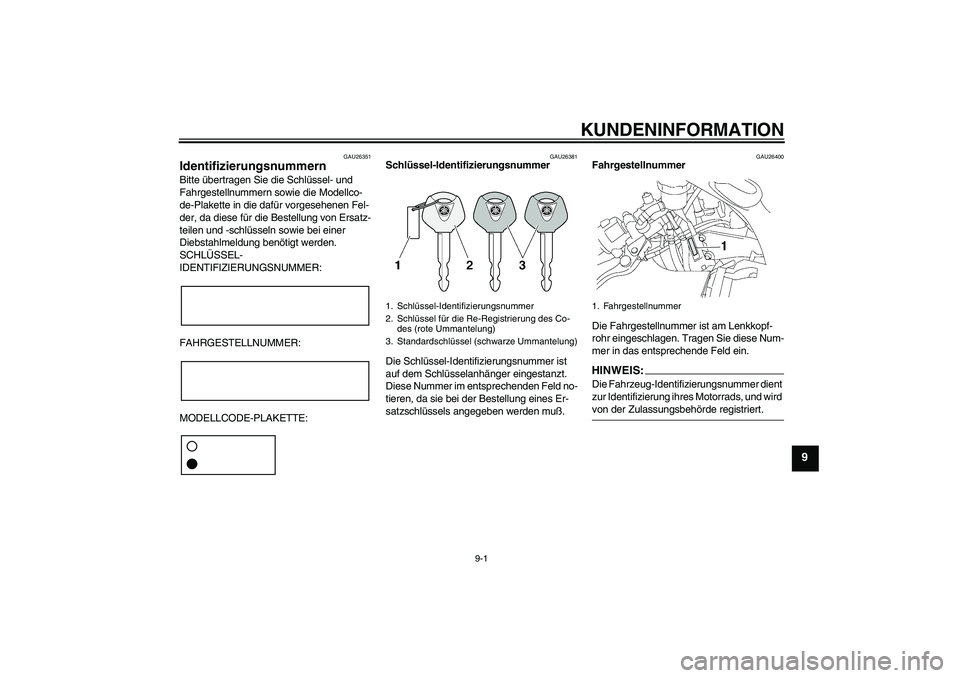

Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
U5SLG2G0.book Page 1 Thursday, August 5, 2004 10:34 AM

KUNDENINFORMATION
9-2
9
GAU26470

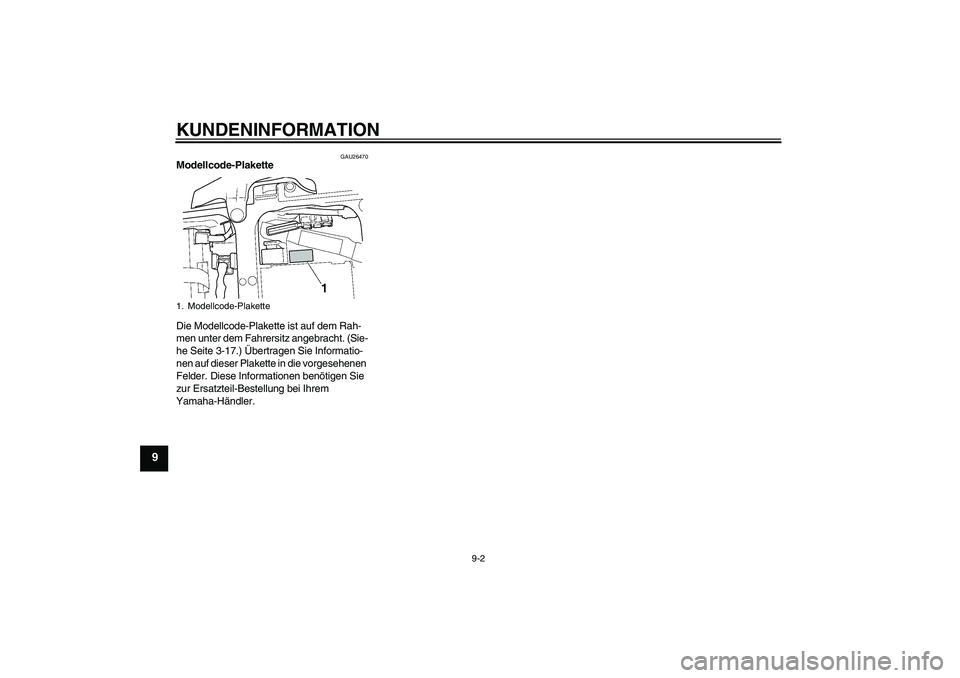

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-17.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU5SLG2G0.book Page 2 Thursday, August 5, 2004 10:34 AM

INDEX
AAbblendschalter .................................... 3-13
Ablagefach............................................ 3-19
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-25
Antriebskette, schmieren ...................... 6-26
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-7BBatterie ................................................. 6-30
Blinker-Kontrolleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-13
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-27
Bremsflüssigkeitsstand, prüfen............. 6-23
Bremsflüssigkeit, wechseln .................. 6-24DDiebstahlanlage (Sonderzubehör) ........ 3-12
Drehzahlmesser ..................................... 3-8EEinfahrvorschriften.................................. 5-3FFahrgestellnummer................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen ............................ 3-21
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrolleuchte.......................... 3-4
Fußbremshebel .................................... 3-14
Fußbrems- und Schalthebel,
prüfen und schmieren......................... 6-27
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug kontrollieren
und schmieren .................................... 6-27
Gaszugspiel, kontrollieren ..................... 6-18HHandbremshebel ................................... 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-28
Helmhalter ............................................. 3-18
Hinterrad ............................................... 6-39
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-22
Hupenschalter ....................................... 3-13IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-17
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-35
Kraftstoff ................................................3-15
Kraftstoff sparen, Tips .............................5-3
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-16
Kühlflüssigkeit .......................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen .......... 6-22LLeerlaufdrehzahl ...................................6-18
Leerlauf-Kontrolleuchte ........................... 3-4
Lenkerarmaturen ...................................3-12
Lenkung, prüfen .................................... 6-30
Lichthupenschalter ................................ 3-13Lufteinlaßkanal ..................................... 6-17
Luftfiltereinsatz, prüfen ......................... 6-16
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-9
Motorrad aufbocken .............................. 6-36
Motorstoppschalter ............................... 3-13
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsanzeige ............................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-30
Reifen ................................................... 6-19
Reserve-Warnleuchte ............................. 3-5
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe .................. 6-34SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-7
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-23
Scheinwerferlampe, auswechseln ........ 6-33
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-29
Seitenständer........................................ 3-23
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-31
U5SLG2G0.book Page 1 Thursday, August 5, 2004 10:34 AM

INDEXSitzbank ................................................ 3-17
Spanngurt-Halterungen......................... 3-23
Standlichtlampe, auswechseln.............. 6-35
Starterschalter....................................... 3-13
System der Wegfahrsperre ..................... 3-1TTankverschluß...................................... 3-15
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-20
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-19
Verkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-6
Vorderrad .............................................. 6-37WWarnblinkschalter ................................. 3-13
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-8
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-24
U5SLG2G0.book Page 2 Thursday, August 5, 2004 10:34 AM
