FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU11530

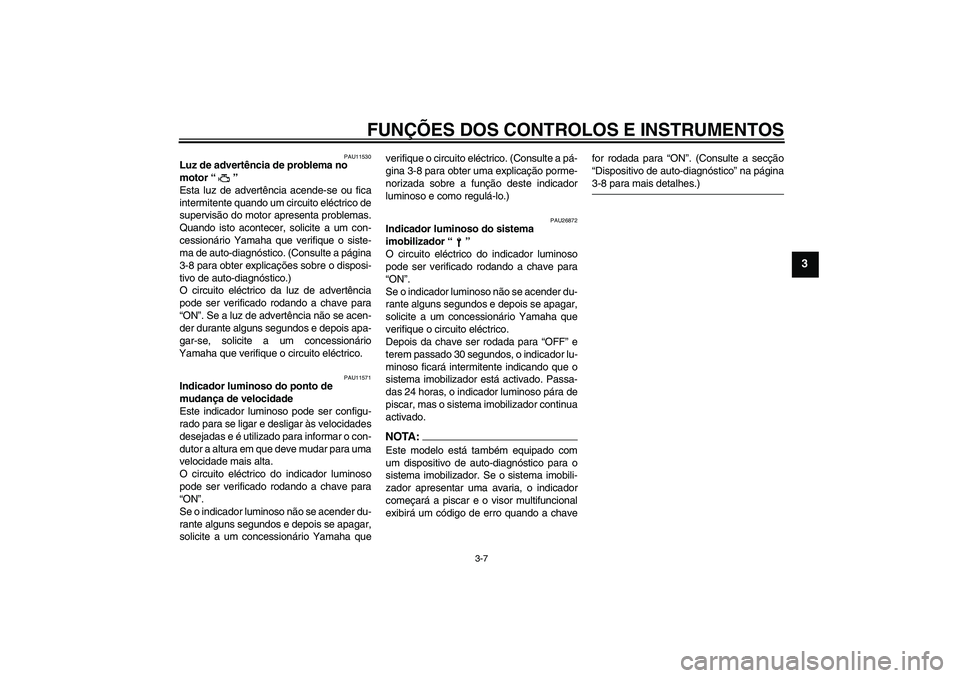

Luz de advertência de problema no
motor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico. (Consulte a página
3-8 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU11571
Indicador luminoso do ponto de
mudança de velocidade
Este indicador luminoso pode ser configu-
rado para se ligar e desligar às velocidades
desejadas e é utilizado para informar o con-
dutor a altura em que deve mudar para uma
velocidade mais alta.
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha queverifique o circuito eléctrico. (Consulte a pá-
gina 3-8 para obter uma explicação porme-
norizada sobre a função deste indicador
luminoso e como regulá-lo.)
PAU26872
Indicador luminoso do sistema
imobilizador “”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.NOTA:Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. Se o sistema imobili-
zador apresentar uma avaria, o indicador
começará a piscar e o visor multifuncional
exibirá um código de erro quando a chavefor rodada para “ON”. (Consulte a secção
“Dispositivo de auto-diagnóstico” na página
3-8 para mais detalhes.)
U5SLP2P0.book Page 7 Friday, August 6, 2004 10:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU11872
Taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO:
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.Zona vermelha: 15500 rpm e acima
PAU12311
Visor multifuncional O visor multifuncional está equipado com o
seguinte:

um velocímetro (que exibe a velocida-
de a que se conduz)


um conta-quilómetros (que exibe a
distância total percorrida)


dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)


um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)


um relógio


um dispositivo de auto-diagnóstico


um modo de controlo do brilho do visor
e do indicador luminoso do ponto de
mudança de velocidade
NOTA:

Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.


Apenas para o R.U.: Para alternar os
visores do velocímetro e conta-quiló-
metros/contador de percurso entre
quilómetros e milhas, prima a tecla
“SELECT” e a tecla “RESET” em si-
multâneo durante pelo menos dois se-gundos.
Modos de conta-quilómetros e contador
de percurso
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
1” e “TRIP 2” pela seguinte ordem:
ODO → TRIP 1 → TRIP 2 → ODO
Se a luz de advertência do nível de com-
bustível se acender (consulte a página 3-4),
o visor do conta-quilómetros mudará auto-
maticamente para o modo de contador de
percurso de reserva de combustível “F-
TRIP” e começará a contar a distância per-
corrida a partir desse ponto. Nesse caso, a
1. Taquímetro
2. Zona vermelha do taquímetro
1. Visor multifuncional
2. Tecla “SELECT”
3. Tecla “RESET”
U5SLP2P0.book Page 8 Friday, August 6, 2004 10:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
pressão da tecla “SELECT” muda o visor
entre os diversos modos de contador de
percurso e conta-quilómetros pela ordem
seguinte:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
Modo de relógio
Rode a chave para “ON”.
Para mudar o visor para o modo de relógio,
prima a tecla “SELECT” durante pelo me-
nos um segundo.
Para voltar a mudar o visor para o modo an-
terior, prima a tecla “SELECT”.
Para acertar o relógio:
1. Prima a tecla “SELECT” e a tecla “RE-
SET” em simultâneo durante pelo me-
nos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.
Dispositivos de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, a luz de advertência de problema no
motor acender-se-á e o visor multifuncional
indicará um código de erro de dois dígitos
(ex.: 11, 12, 13).
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se um dos circuitos do sistema imobilizador
apresentar uma avaria, o indicador lumino-
so deste sistema irá piscar e o visor multi-
funcional exibirá um código de erro de dois
dígitos (ex.: 51, 52, 53).
NOTA:Se o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Sevisualizar este erro, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderáimpedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor multifuncional exibir qualquer có-
digo de erro, anote o número do código e,
de seguida, solicite a um concessionário
Yamaha que verifique o motociclo.
U5SLP2P0.book Page 9 Friday, August 6, 2004 10:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PRECAUÇÃO:
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-tor.
Modo de controlo do brilho do visor e do
indicador luminoso do ponto de mudan-
ça de velocidade
Este modo desloca-se ciclicamente por cin-
co funções de controlo, permitindo-lhe fazer
os seguintes ajustes pela ordem indicada a
seguir.


Brilho do visor:
Esta função permite-lhe ajustar o bri-
lho do visor multifuncional de modo a
adaptar-se às condições de ilumina-
ção exterior.


Actividade do indicador luminoso do
ponto de mudança de velocidade:
Esta função permite-lhe seleccionar
se pretende que o indicador luminoso
se acenda ou não e se este, após ac-
tivação, deverá ficar intermitente ou
permanentemente aceso.


Activação do indicador luminoso do
ponto de mudança de velocidade:
Esta função permite-lhe seleccionar a
velocidade do motor, à qual o indica-
dor luminoso se activará.


Desactivação do indicador luminoso
do ponto de mudança de velocidade:
Esta função permite-lhe seleccionar a
velocidade do motor, à qual o indica-
dor luminoso se desactivará.


Brilho do indicador luminoso do ponto
de mudança de velocidade:
Esta função permite-lhe ajustar o bri-
lho do indicador luminoso em confor-
midade com a sua preferência.
NOTA:

Para fazer qualquer tipo de regulação
neste modo terá de percorrer todas as
suas funções. No entanto, se rodar achave para “OFF” ou se o motor for ac-
cionado antes de terminar o procedi-
mento, apenas serão aplicadas as
regulações feitas antes de ter premido
pela última vez a tecla “SELECT”.


Neste modo, o visor multifuncional
mostra a definição actual para cada
função (à excepção da função de acti-
vidade do indicador luminoso do pontode mudança de velocidade).
Ajuste do brilho do visor
1. Rode a chave para “OFF”.
2. Prima e mantenha a tecla “SELECT”
premida.
3. Rode a chave para “ON” e, de segui-
da, após cinco segundos, solte a tecla
“SELECT”.
4. Prima a tecla “RESET” para seleccio-
nar o nível de brilho pretendido para o
visor.
5. Prima a tecla “SELECT” para confir-
mar o nível de brilho pretendido no vi-
sor. O modo de controlo muda para a
função de actividade do indicador lu-
minoso do ponto de mudança de velo-
cidade.
1. Indicador luminoso do ponto de mudança de
velocidade
2. Tecla “SELECT”
3. Tecla “RESET”U5SLP2P0.book Page 10 Friday, August 6, 2004 10:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
Definição da função de actividade do indi-cador luminoso do ponto de mudança develocidade1. Prima a tecla “RESET” para seleccio-
nar uma das seguintes opções relati-
vas à actividade do indicador
luminoso:


O indicador luminoso, quando
activado, permanecerá aceso.
(Esta definição é seleccionada
quando o indicador luminoso per-
manece continuamente aceso.)


O indicador luminoso, quando
accionado, ficará intermitente.
(Esta definição é seleccionada
quando o indicador luminoso pis-
ca quatro vezes por segundo.)


O indicador luminoso é desacti-
vado; por outras palavras, não se
acende nem fica intermitente.
(Esta definição é seleccionada
quando o indicador luminoso pis-
ca uma vez de dois em dois se-
gundos.)
2. Prima a tecla “SELECT” para confir-
mar a actividade seleccionada para o
indicador luminoso. O modo de con-
trolo muda para a função de activação
do indicador luminoso do ponto de
mudança de velocidade.Definição da função de activação do indica-
dor luminoso do ponto de mudança de ve-locidadeNOTA:A função de activação do indicador lumino-
so do ponto de mudança de velocidade
pode ser definida entre 10000 rpm e 16000
rpm. Entre 10000 rpm e 12000 rpm, o indi-
cador luminoso pode ser definido em incre-
mentos de 500 rpm. Entre 12000 rpm e
16000 rpm, o indicador luminoso pode serdefinido em incrementos de 200 rpm.
1. Prima a tecla “RESET” para seleccio-
nar a velocidade pretendida do motor
para activar o indicador luminoso.
2. Prima a tecla “SELECT” para confir-
mar a velocidade do motor selecciona-
da. O modo de controlo muda para a
função de desactivação do indicador
luminoso do ponto de mudança de ve-
locidade.
Definição da função de desactivação do in-dicador luminoso do ponto de mudança develocidadeNOTA:

A função de desactivação do indicador
luminoso pode ser definida entre
10000 rpm e 16000 rpm. Entre 10000rpm e 12000 rpm, o indicador lumino-
so pode ser definido em incrementos
de 500 rpm. Entre 12000 rpm e 16000
rpm, o indicador luminoso pode ser
definido em incrementos de 200 rpm.


Certifique-se de que a função de de-
sactivação está definida para uma ve-
locidade do motor superior à
seleccionada para a função de activa-
ção, caso contrário, o indicador lumi-
noso do ponto de mudança develocidade permanecerá desactivado.
1. Prima a tecla “RESET” para seleccio-
nar a velocidade pretendida do motor
para desactivar o indicador luminoso.
2. Prima a tecla “SELECT” para confir-
mar a velocidade do motor selecciona-
da. O modo de controlo muda para a
função de brilho do indicador luminoso
do ponto de mudança de velocidade.
Ajuste do brilho do indicador luminoso do
ponto de mudança de velocidade1. Prima a tecla “RESET” para seleccio-
nar o nível de brilho pretendido para o
indicador luminoso.
2. Prima a tecla “SELECT” para confir-
mar o nível de brilho pretendido para o
indicador luminoso. O visor multifunci-
U5SLP2P0.book Page 11 Friday, August 6, 2004 10:24 AM

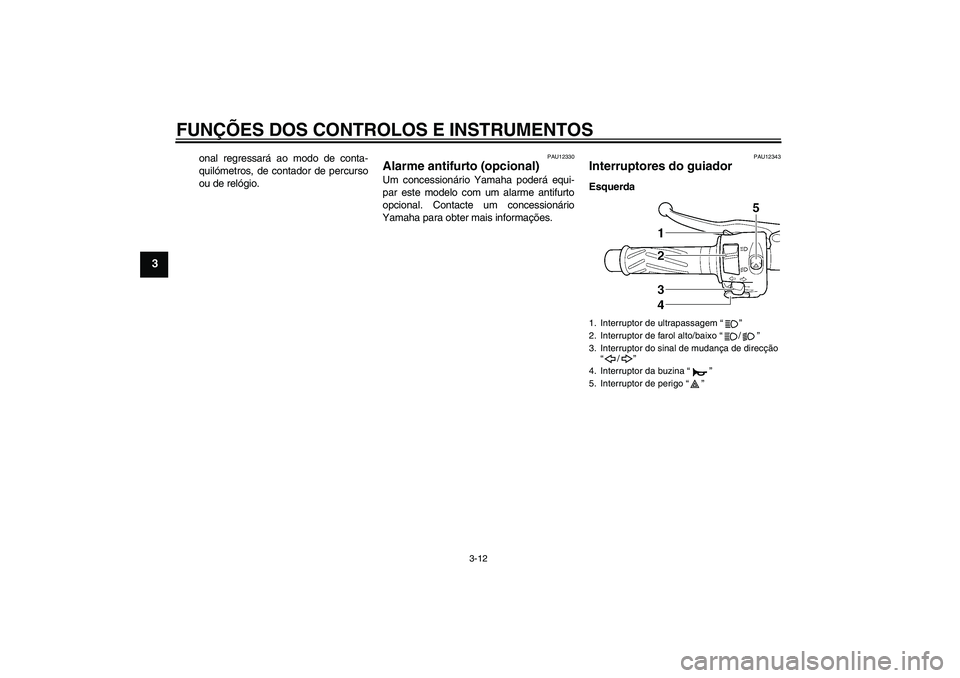

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
onal regressará ao modo de conta-
quilómetros, de contador de percurso
ou de relógio.
PAU12330
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU12343
Interruptores do guiador Esquerda1. Interruptor de ultrapassagem “”
2. Interruptor de farol alto/baixo “/”
3. Interruptor do sinal de mudança de direcção
“/”
4. Interruptor da buzina “”
5. Interruptor de perigo “”
U5SLP2P0.book Page 12 Friday, August 6, 2004 10:24 AM

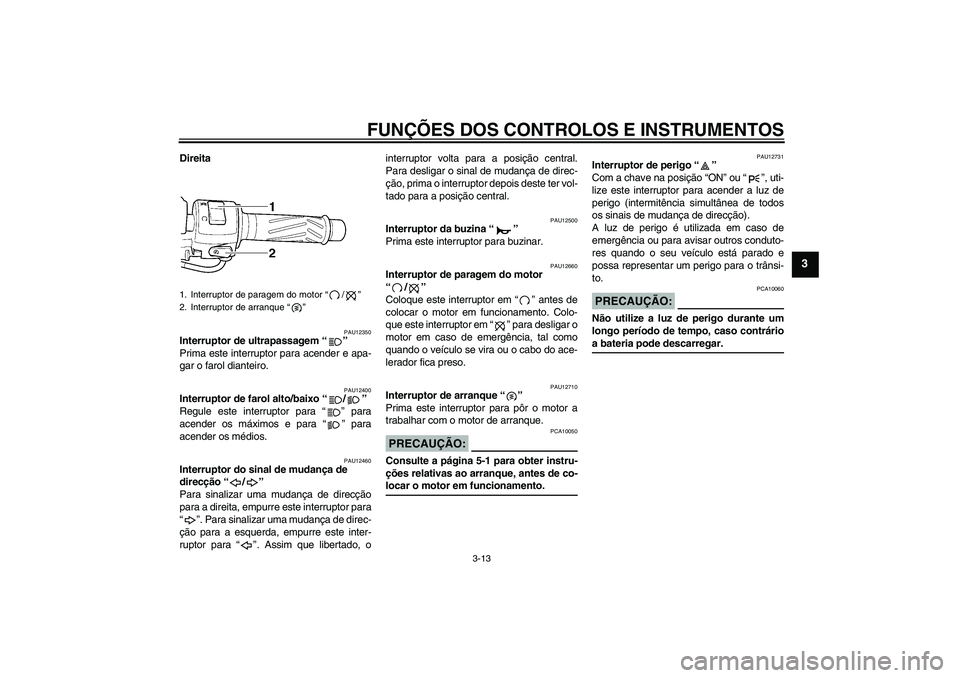

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
Direita
PAU12350
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12710
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
PAU12731
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para acender a luz de
perigo (intermitência simultânea de todos
os sinais de mudança de direcção).
A luz de perigo é utilizada em caso de
emergência ou para avisar outros conduto-
res quando o seu veículo está parado e
possa representar um perigo para o trânsi-
to.PRECAUÇÃO:
PCA10060
Não utilize a luz de perigo durante um
longo período de tempo, caso contrárioa bateria pode descarregar.
1. Interruptor de paragem do motor “/”
2. Interruptor de arranque “”
U5SLP2P0.book Page 13 Friday, August 6, 2004 10:24 AM

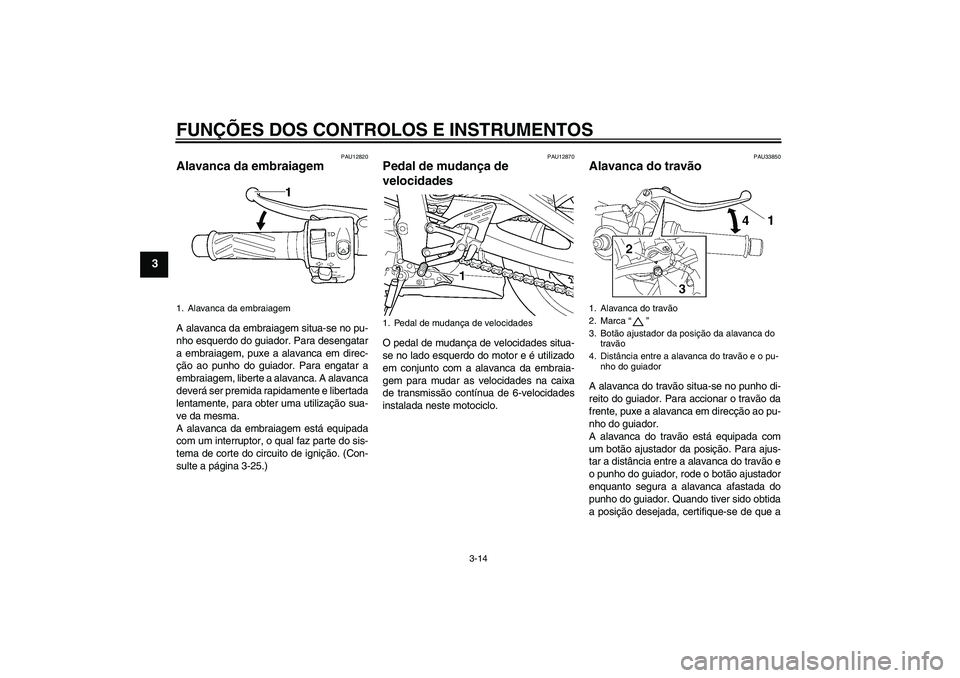

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-25.)
PAU12870
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
PAU33850
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um botão ajustador da posição. Para ajus-
tar a distância entre a alavanca do travão e
o punho do guiador, rode o botão ajustador
enquanto segura a alavanca afastada do
punho do guiador. Quando tiver sido obtida
a posição desejada, certifique-se de que a
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1. Alavanca do travão
2. Marca “”
3. Botão ajustador da posição da alavanca do
travão
4. Distância entre a alavanca do travão e o pu-
nho do guiador
U5SLP2P0.book Page 14 Friday, August 6, 2004 10:24 AM

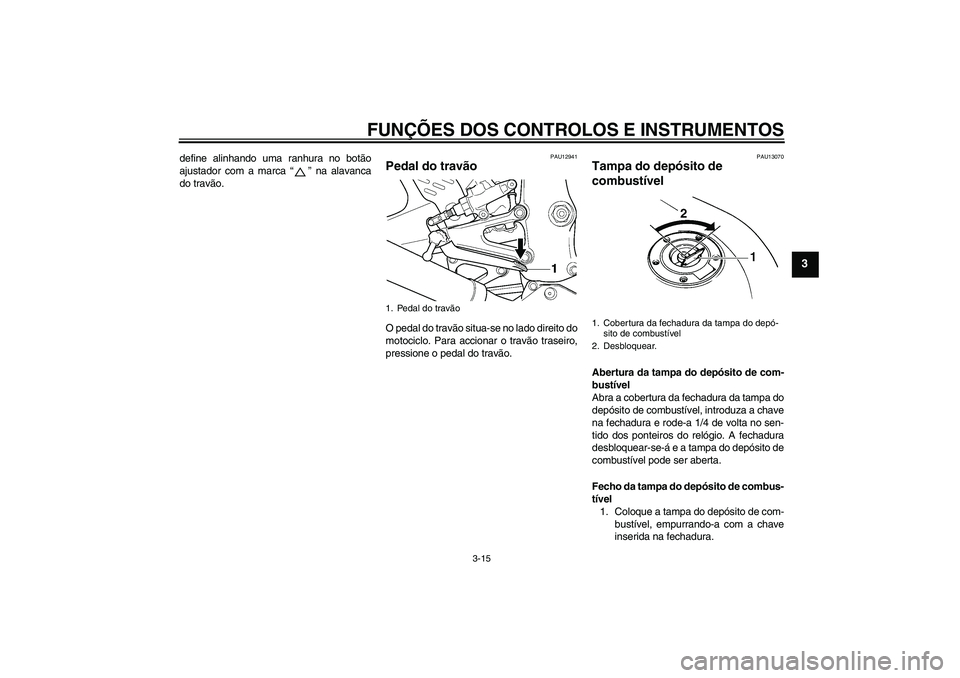

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
define alinhando uma ranhura no botão
ajustador com a marca “” na alavanca
do travão.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13070
Tampa do depósito de
combustível Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
1. Pedal do travão
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U5SLP2P0.book Page 15 Friday, August 6, 2004 10:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.NOTA:A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11090
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-chada antes de conduzir o motociclo.
PAU13210
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AV I S O
PWA10880


Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.


Evite derramar combustível no mo-tor quente.
PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13390
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de combus-
tível:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
3.5 L (0.92 US gal) (0.77 Imp.gal)
U5SLP2P0.book Page 16 Friday, August 6, 2004 10:24 AM
