YAMAHA YZF-R6 2005 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2005, Model line: YZF-R6, Model: YAMAHA YZF-R6 2005Pages: 102, tamaño PDF: 5.23 MB
Page 21 of 102

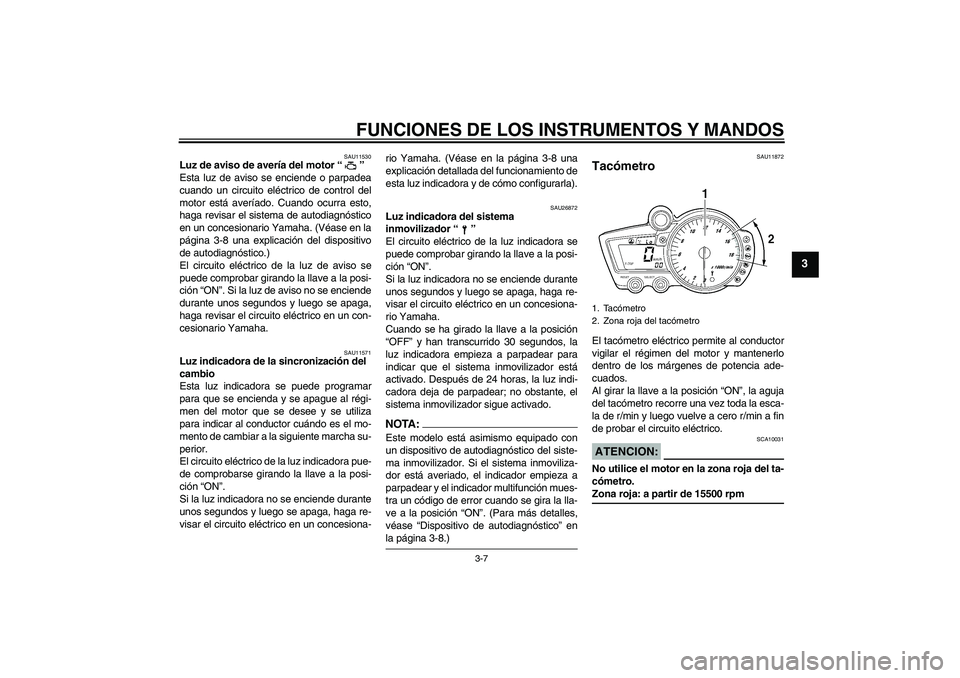

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averíado. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. (Véase en la
página 3-8 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU11571
Luz indicadora de la sincronización del
cambio
Esta luz indicadora se puede programar
para que se encienda y se apague al régi-
men del motor que se desee y se utiliza
para indicar al conductor cuándo es el mo-
mento de cambiar a la siguiente marcha su-
perior.
El circuito eléctrico de la luz indicadora pue-
de comprobarse girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-rio Yamaha. (Véase en la página 3-8 una
explicación detallada del funcionamiento de
esta luz indicadora y de cómo configurarla).
SAU26872
Luz indicadora del sistema
inmovilizador “”
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.NOTA:Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. Si el sistema inmoviliza-
dor está averiado, el indicador empieza a
parpadear y el indicador multifunción mues-
tra un código de error cuando se gira la lla-
ve a la posición “ON”. (Para más detalles,
véase “Dispositivo de autodiagnóstico” enla página 3-8.)
SAU11872
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 15500 rpm1. Tacómetro
2. Zona roja del tacómetro
U5SLS2S0.book Page 7 Friday, August 6, 2004 11:19 AM
Page 22 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU12311

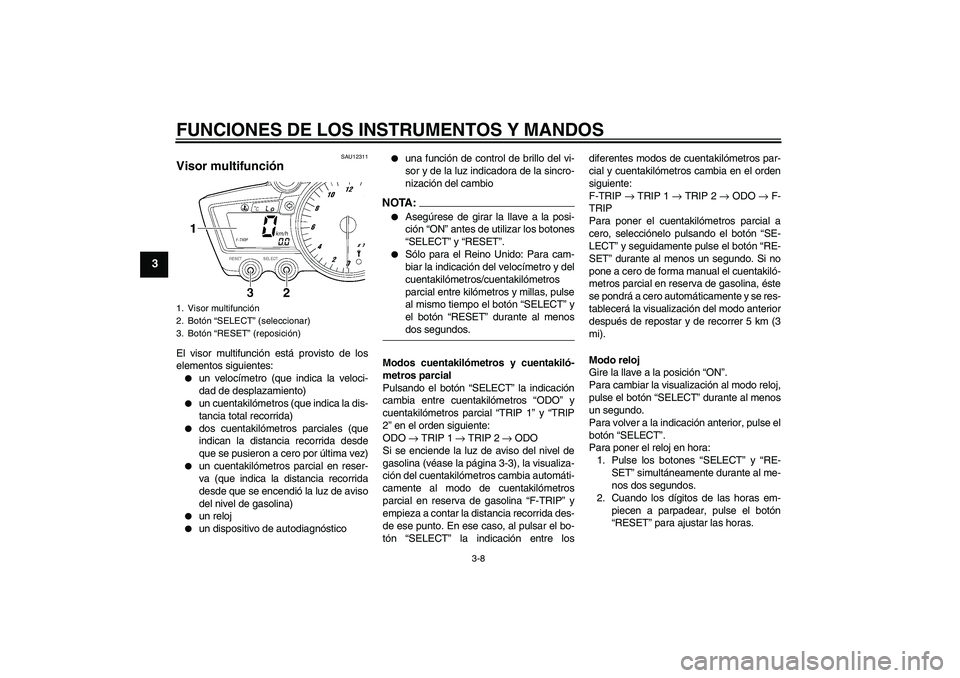

Visor multifunción El visor multifunción está provisto de los
elementos siguientes:
un velocímetro (que indica la veloci-
dad de desplazamiento)
un cuentakilómetros (que indica la dis-
tancia total recorrida)
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)
un reloj
un dispositivo de autodiagnóstico
una función de control de brillo del vi-
sor y de la luz indicadora de la sincro-
nización del cambio
NOTA:
Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
al mismo tiempo el botón “SELECT” y
el botón “RESET” durante al menosdos segundos.
Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP 1” y “TRIP
2” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → ODO
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la visualiza-
ción del cuentakilómetros cambia automáti-
camente al modo de cuentakilómetros
parcial en reserva de gasolina “F-TRIP” y
empieza a contar la distancia recorrida des-
de ese punto. En ese caso, al pulsar el bo-
tón “SELECT” la indicación entre losdiferentes modos de cuentakilómetros par-
cial y cuentakilómetros cambia en el orden
siguiente:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Para poner el cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, éste
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Gire la llave a la posición “ON”.
Para cambiar la visualización al modo reloj,
pulse el botón “SELECT” durante al menos
un segundo.
Para volver a la indicación anterior, pulse el
botón “SELECT”.
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
1. Visor multifunción
2. Botón “SELECT” (seleccionar)
3. Botón “RESET” (reposición)U5SLS2S0.book Page 8 Friday, August 6, 2004 11:19 AM
Page 23 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3

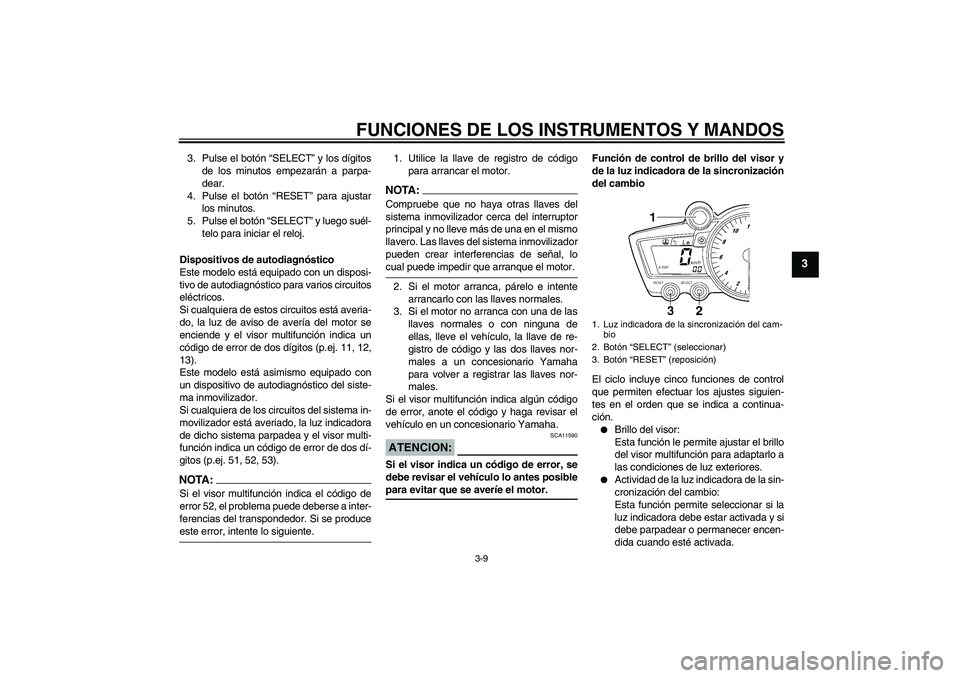

3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Dispositivos de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si cualquiera de estos circuitos está averia-
do, la luz de aviso de avería del motor se
enciende y el visor multifunción indica un
código de error de dos dígitos (p.ej. 11, 12,
13).
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el visor multi-
función indica un código de error de dos dí-
gitos (p.ej. 51, 52, 53).NOTA:Si el visor multifunción indica el código de
error 52, el problema puede deberse a inter-
ferencias del transpondedor. Si se produceeste error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.
NOTA:Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero. Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el visor multifunción indica algún código
de error, anote el código y haga revisar el
vehículo en un concesionario Yamaha.ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.Función de control de brillo del visor y
de la luz indicadora de la sincronización
del cambio
El ciclo incluye cinco funciones de control
que permiten efectuar los ajustes siguien-
tes en el orden que se indica a continua-
ción.
Brillo del visor:
Esta función le permite ajustar el brillo
del visor multifunción para adaptarlo a
las condiciones de luz exteriores.
Actividad de la luz indicadora de la sin-
cronización del cambio:
Esta función permite seleccionar si la
luz indicadora debe estar activada y si
debe parpadear o permanecer encen-
dida cuando esté activada.
1. Luz indicadora de la sincronización del cam-
bio
2. Botón “SELECT” (seleccionar)
3. Botón “RESET” (reposición)
U5SLS2S0.book Page 9 Friday, August 6, 2004 11:19 AM
Page 24 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

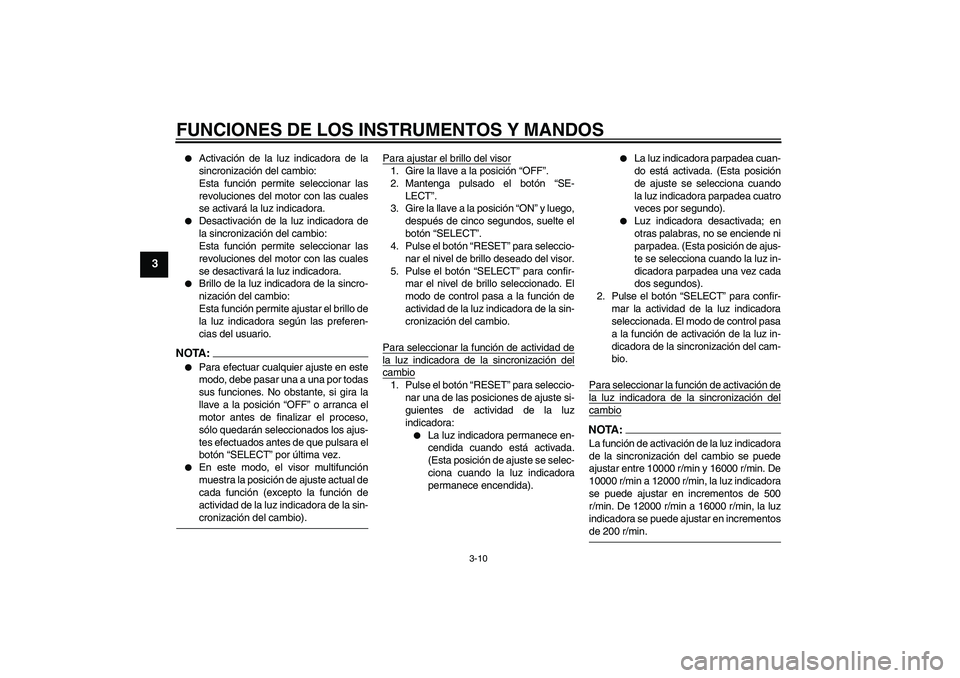

Activación de la luz indicadora de la
sincronización del cambio:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se activará la luz indicadora.
Desactivación de la luz indicadora de
la sincronización del cambio:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se desactivará la luz indicadora.
Brillo de la luz indicadora de la sincro-
nización del cambio:
Esta función permite ajustar el brillo de
la luz indicadora según las preferen-
cias del usuario.
NOTA:
Para efectuar cualquier ajuste en este
modo, debe pasar una a una por todas
sus funciones. No obstante, si gira la
llave a la posición “OFF” o arranca el
motor antes de finalizar el proceso,
sólo quedarán seleccionados los ajus-
tes efectuados antes de que pulsara el
botón “SELECT” por última vez.
En este modo, el visor multifunción
muestra la posición de ajuste actual de
cada función (excepto la función de
actividad de la luz indicadora de la sin-cronización del cambio).Para ajustar el brillo del visor
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.
3. Gire la llave a la posición “ON” y luego,
después de cinco segundos, suelte el
botón “SELECT”.
4. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado del visor.
5. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado. El
modo de control pasa a la función de
actividad de la luz indicadora de la sin-
cronización del cambio.
Para seleccionar la función de actividad dela luz indicadora de la sincronización delcambio1. Pulse el botón “RESET” para seleccio-
nar una de las posiciones de ajuste si-
guientes de actividad de la luz
indicadora:
La luz indicadora permanece en-
cendida cuando está activada.
(Esta posición de ajuste se selec-
ciona cuando la luz indicadora
permanece encendida).
La luz indicadora parpadea cuan-
do está activada. (Esta posición
de ajuste se selecciona cuando
la luz indicadora parpadea cuatro
veces por segundo).
Luz indicadora desactivada; en
otras palabras, no se enciende ni
parpadea. (Esta posición de ajus-
te se selecciona cuando la luz in-
dicadora parpadea una vez cada
dos segundos).
2. Pulse el botón “SELECT” para confir-
mar la actividad de la luz indicadora
seleccionada. El modo de control pasa
a la función de activación de la luz in-
dicadora de la sincronización del cam-
bio.
Para seleccionar la función de activación de
la luz indicadora de la sincronización delcambioNOTA:La función de activación de la luz indicadora
de la sincronización del cambio se puede
ajustar entre 10000 r/min y 16000 r/min. De
10000 r/min a 12000 r/min, la luz indicadora
se puede ajustar en incrementos de 500
r/min. De 12000 r/min a 16000 r/min, la luz
indicadora se puede ajustar en incrementosde 200 r/min.
U5SLS2S0.book Page 10 Friday, August 6, 2004 11:19 AM
Page 25 of 102
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

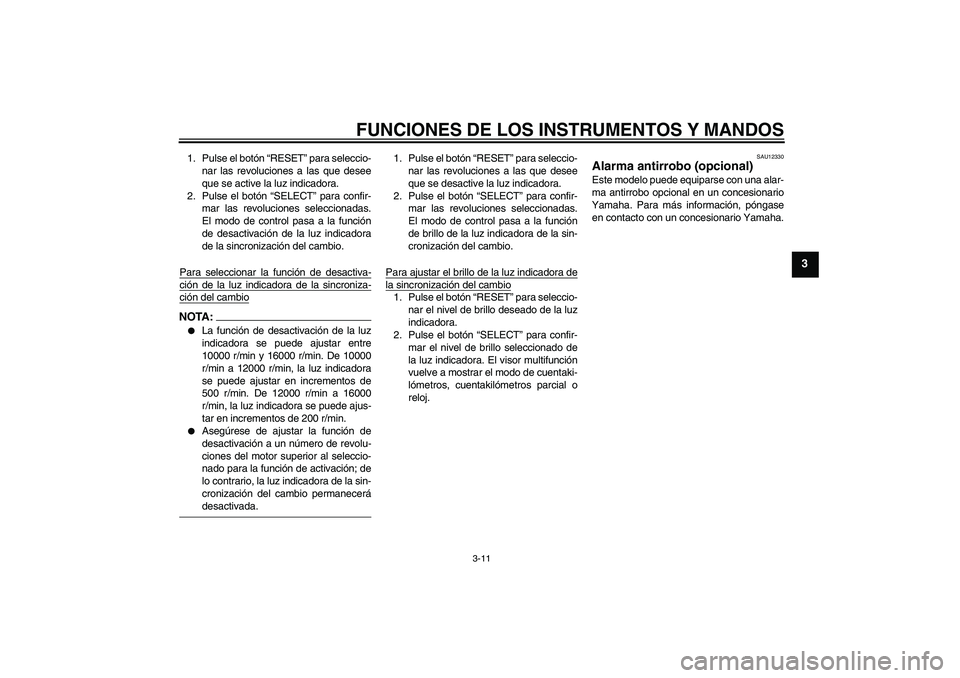

3-11
3
1. Pulse el botón “RESET” para seleccio-
nar las revoluciones a las que desee
que se active la luz indicadora.
2. Pulse el botón “SELECT” para confir-
mar las revoluciones seleccionadas.
El modo de control pasa a la función
de desactivación de la luz indicadora
de la sincronización del cambio.
Para seleccionar la función de desactiva-ción de la luz indicadora de la sincroniza-ción del cambioNOTA :
La función de desactivación de la luz
indicadora se puede ajustar entre
10000 r/min y 16000 r/min. De 10000
r/min a 12000 r/min, la luz indicadora
se puede ajustar en incrementos de
500 r/min. De 12000 r/min a 16000
r/min, la luz indicadora se puede ajus-
tar en incrementos de 200 r/min.
Asegúrese de ajustar la función de
desactivación a un número de revolu-
ciones del motor superior al seleccio-
nado para la función de activación; de
lo contrario, la luz indicadora de la sin-
cronización del cambio permanecerádesactivada.1. Pulse el botón “RESET” para seleccio-
nar las revoluciones a las que desee
que se desactive la luz indicadora.
2. Pulse el botón “SELECT” para confir-
mar las revoluciones seleccionadas.
El modo de control pasa a la función
de brillo de la luz indicadora de la sin-
cronización del cambio.
Para ajustar el brillo de la luz indicadora de
la sincronización del cambio1. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado de la luz
indicadora.
2. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado de
la luz indicadora. El visor multifunción
vuelve a mostrar el modo de cuentaki-
lómetros, cuentakilómetros parcial o
reloj.
SAU12330
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
U5SLS2S0.book Page 11 Friday, August 6, 2004 11:19 AM
Page 26 of 102

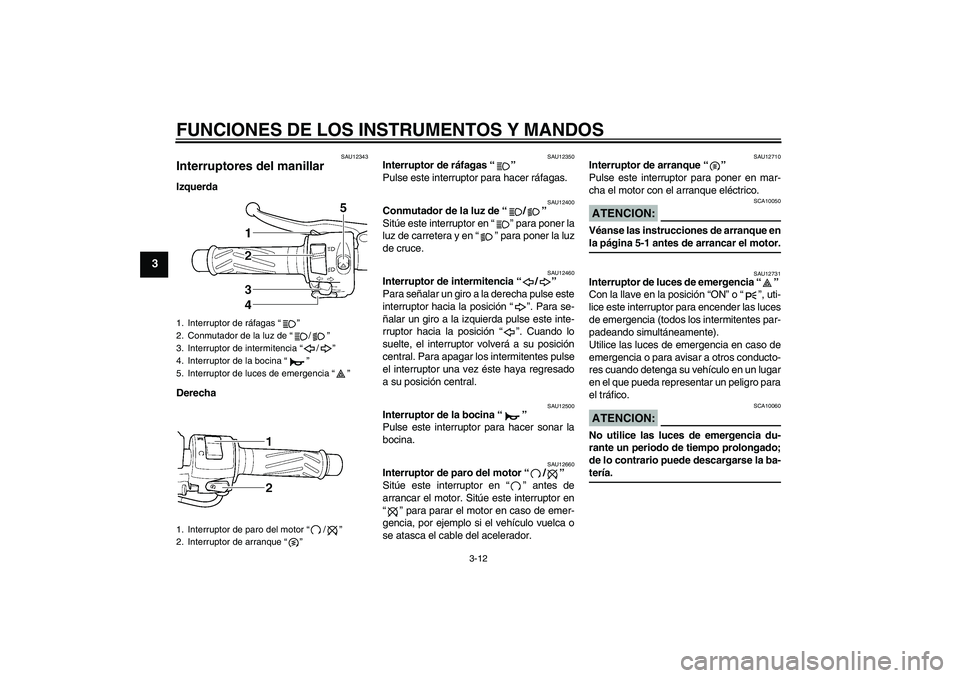

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12343
Interruptores del manillar Izquerda
Derecha
SAU12350
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU12731
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Utilice las luces de emergencia en caso de
emergencia o para avisar a otros conducto-
res cuando detenga su vehículo en un lugar
en el que pueda representar un peligro para
el tráfico.ATENCION:
SCA10060
No utilice las luces de emergencia du-
rante un periodo de tiempo prolongado;
de lo contrario puede descargarse la ba-tería.
1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”U5SLS2S0.book Page 12 Friday, August 6, 2004 11:19 AM
Page 27 of 102

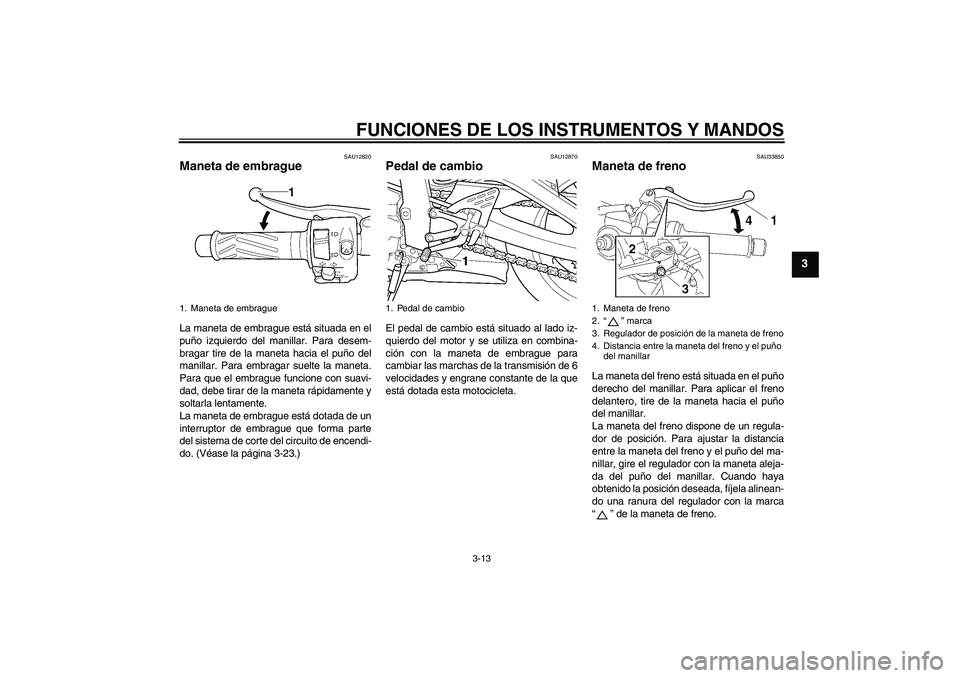

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-23.)
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU33850
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un regula-
dor de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el regulador con la maneta aleja-
da del puño del manillar. Cuando haya
obtenido la posición deseada, fíjela alinean-
do una ranura del regulador con la marca
“” de la maneta de freno.
1. Maneta de embrague
1. Pedal de cambio
1. Maneta de freno
2.“” marca
3. Regulador de posición de la maneta de freno
4. Distancia entre la maneta del freno y el puño
del manillar
U5SLS2S0.book Page 13 Friday, August 6, 2004 11:19 AM
Page 28 of 102

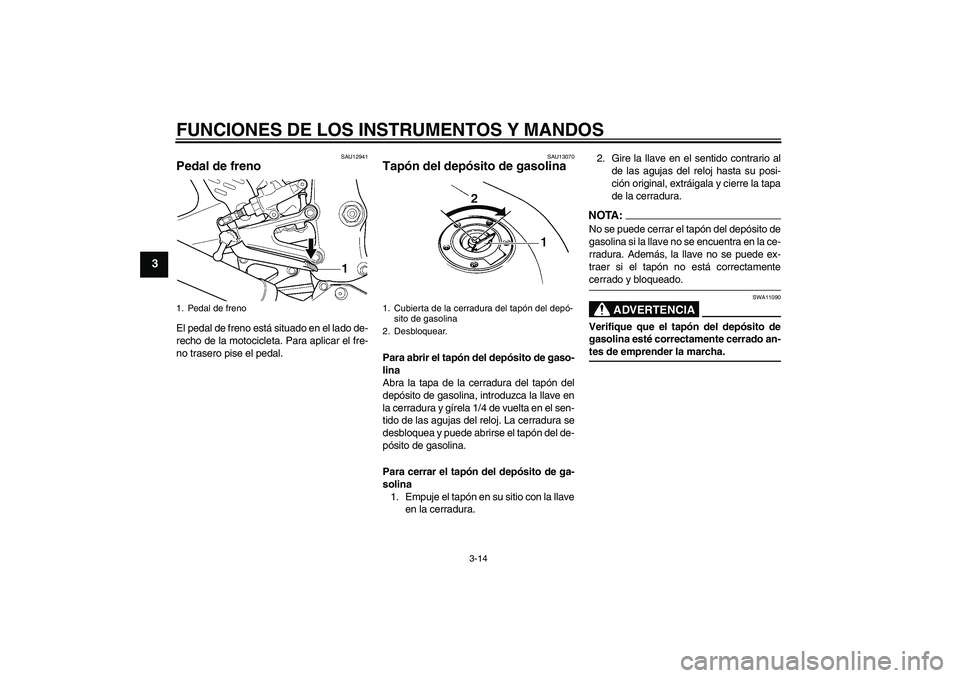

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13070
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
1. Pedal de freno
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U5SLS2S0.book Page 14 Friday, August 6, 2004 11:19 AM
Page 29 of 102

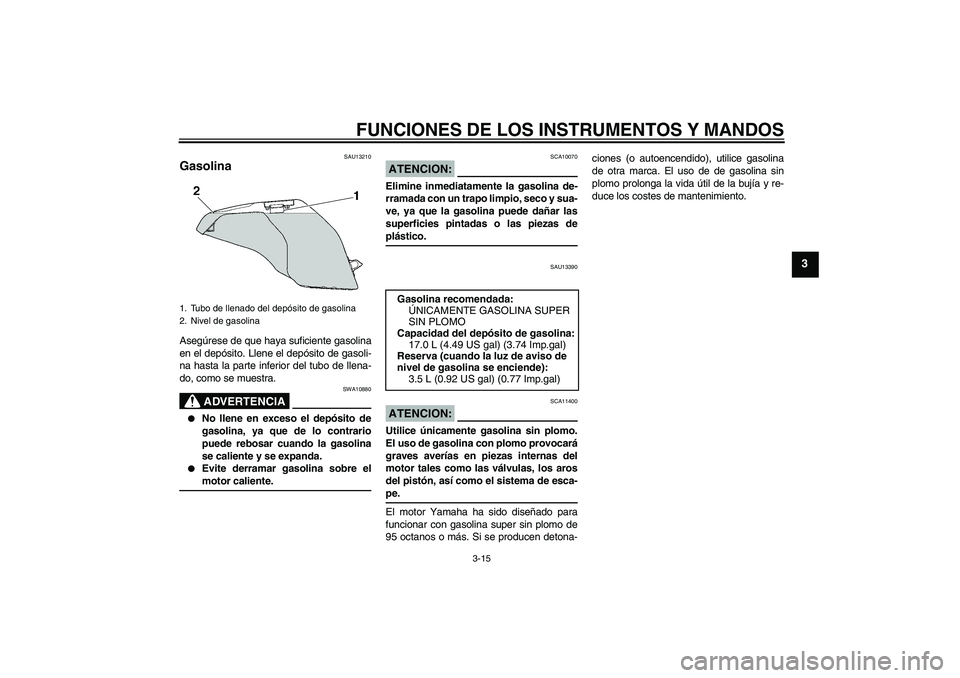

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU13210
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.
Evite derramar gasolina sobre elmotor caliente.
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13390
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina super sin plomo de
95 octanos o más. Si se producen detona-ciones (o autoencendido), utilice gasolina
de otra marca. El uso de de gasolina sin
plomo prolonga la vida útil de la bujía y re-
duce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
ÚNICAMENTE GASOLINA SUPER
SIN PLOMO
Capacidad del depósito de gasolina:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende):
3.5 L (0.92 US gal) (0.77 Imp.gal)
U5SLS2S0.book Page 15 Friday, August 6, 2004 11:19 AM
Page 30 of 102

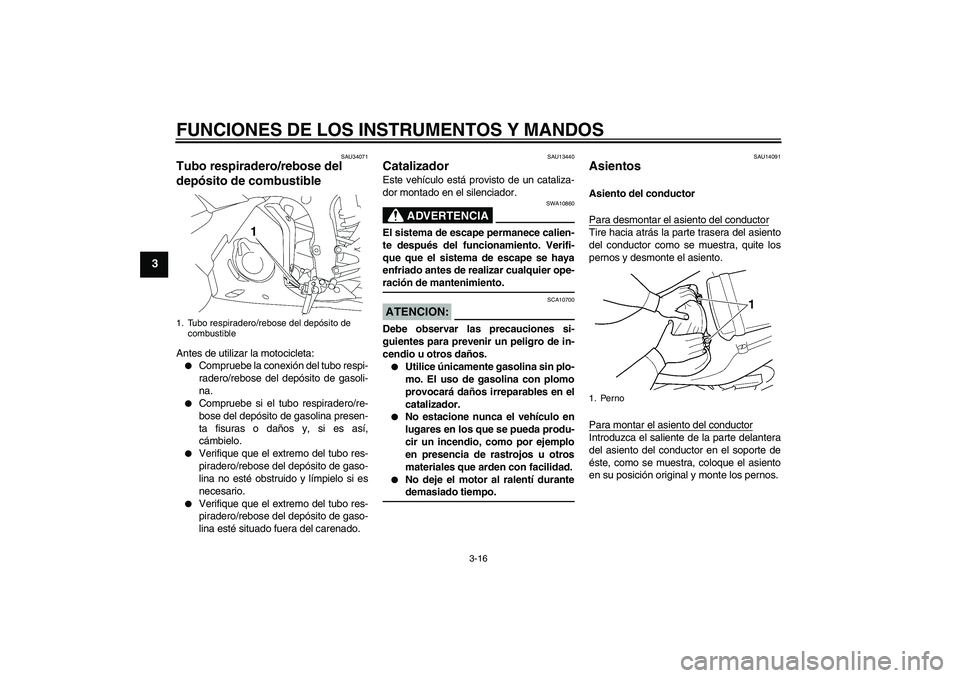

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU34071
Tubo respiradero/rebose del
depósito de combustible Antes de utilizar la motocicleta:
Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.
Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina esté situado fuera del carenado.
SAU13440
Catalizador Este vehículo está provisto de un cataliza-
dor montado en el silenciador.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durantedemasiado tiempo.
SAU14091
Asientos Asiento del conductor
Para desmontar el asiento del conductorTire hacia atrás la parte trasera del asiento
del conductor como se muestra, quite los
pernos y desmonte el asiento.
Para montar el asiento del conductorIntroduzca el saliente de la parte delantera
del asiento del conductor en el soporte de
éste, como se muestra, coloque el asiento
en su posición original y monte los pernos.
1. Tubo respiradero/rebose del depósito de
combustible
1. Perno
U5SLS2S0.book Page 16 Friday, August 6, 2004 11:19 AM
