YAMAHA YZF-R6 2006 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

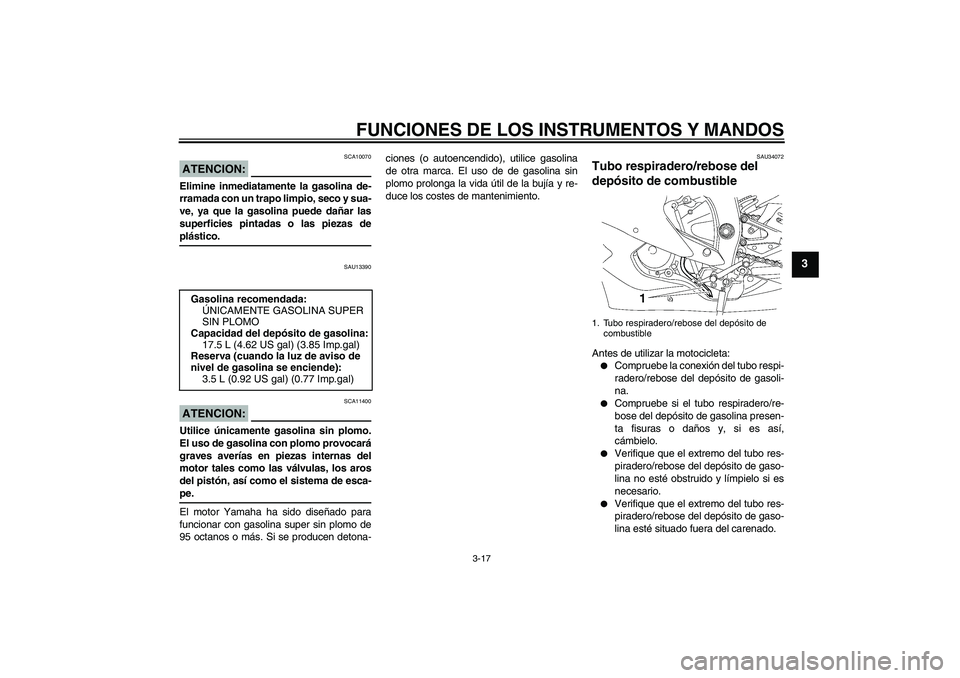

3-17
3
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13390
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina super sin plomo de
95 octanos o más. Si se producen detona-ciones (o autoencendido), utilice gasolina
de otra marca. El uso de de gasolina sin
plomo prolonga la vida útil de la bujía y re-
duce los costes de mantenimiento.
SAU34072
Tubo respiradero/rebose del
depósito de combustible Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina esté situado fuera del carenado. Gasolina recomendada:
ÚNICAMENTE GASOLINA SUPER
SIN PLOMO
Capacidad del depósito de gasolina:
17.5 L (4.62 US gal) (3.85 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende):
3.5 L (0.92 US gal) (0.77 Imp.gal)
1. Tubo respiradero/rebose del depósito de
combustible
U2C0S0S0.book Page 17 Friday, September 16, 2005 10:05 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

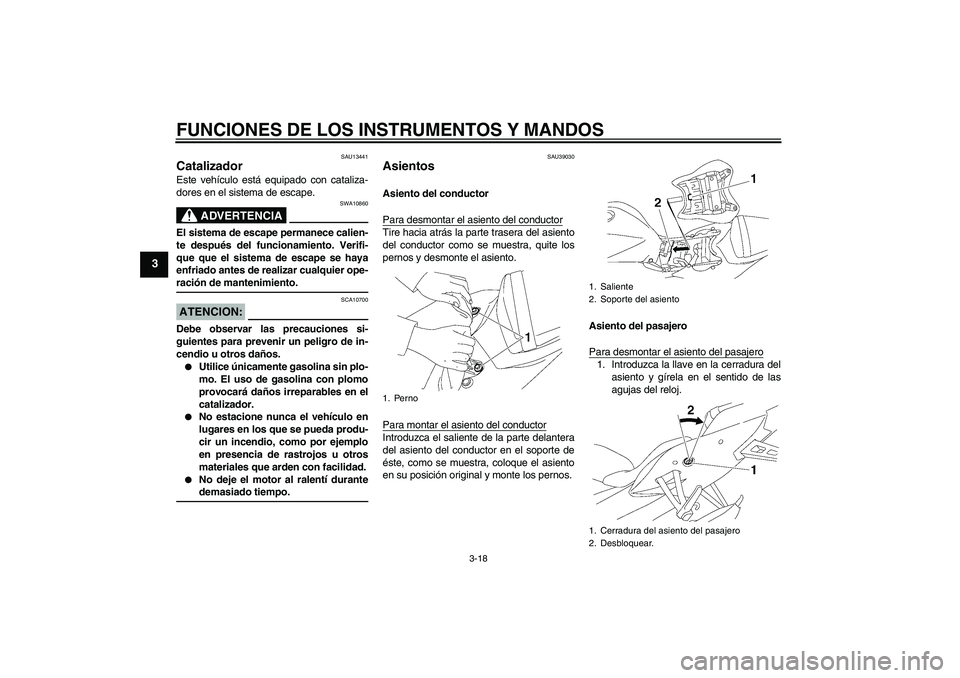

3-18
3
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.


No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.


No deje el motor al ralentí durantedemasiado tiempo.
SAU39030
Asientos Asiento del conductor
Para desmontar el asiento del conductorTire hacia atrás la parte trasera del asiento
del conductor como se muestra, quite los
pernos y desmonte el asiento.
Para montar el asiento del conductorIntroduzca el saliente de la parte delantera
del asiento del conductor en el soporte de
éste, como se muestra, coloque el asiento
en su posición original y monte los pernos.Asiento del pasajero
Para desmontar el asiento del pasajero
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido de las
agujas del reloj.
1. Perno
1. Saliente
2. Soporte del asiento
1. Cerradura del asiento del pasajero
2. Desbloquear.
U2C0S0S0.book Page 18 Friday, September 16, 2005 10:05 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

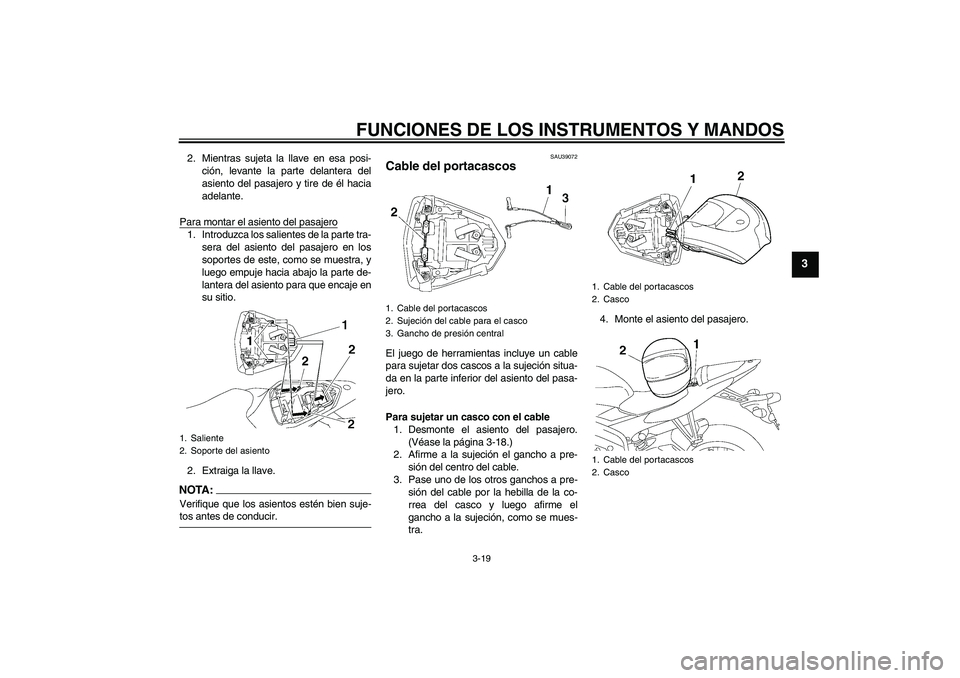

3-19
3
2. Mientras sujeta la llave en esa posi-
ción, levante la parte delantera del
asiento del pasajero y tire de él hacia
adelante.
Para montar el asiento del pasajero1. Introduzca los salientes de la parte tra-
sera del asiento del pasajero en los
soportes de este, como se muestra, y
luego empuje hacia abajo la parte de-
lantera del asiento para que encaje en
su sitio.
2. Extraiga la llave.NOTA:Verifique que los asientos estén bien suje-tos antes de conducir.
SAU39072
Cable del portacascos El juego de herramientas incluye un cable
para sujetar dos cascos a la sujeción situa-
da en la parte inferior del asiento del pasa-
jero.
Para sujetar un casco con el cable
1. Desmonte el asiento del pasajero.
(Véase la página 3-18.)
2. Afirme a la sujeción el gancho a pre-
sión del centro del cable.
3. Pase uno de los otros ganchos a pre-
sión del cable por la hebilla de la co-
rrea del casco y luego afirme el
gancho a la sujeción, como se mues-
tra.4. Monte el asiento del pasajero.
1. Saliente
2. Soporte del asiento
1. Cable del portacascos
2. Sujeción del cable para el casco
3. Gancho de presión central
1. Cable del portacascos
2. Casco
1. Cable del portacascos
2. Casco
U2C0S0S0.book Page 19 Friday, September 16, 2005 10:05 AM

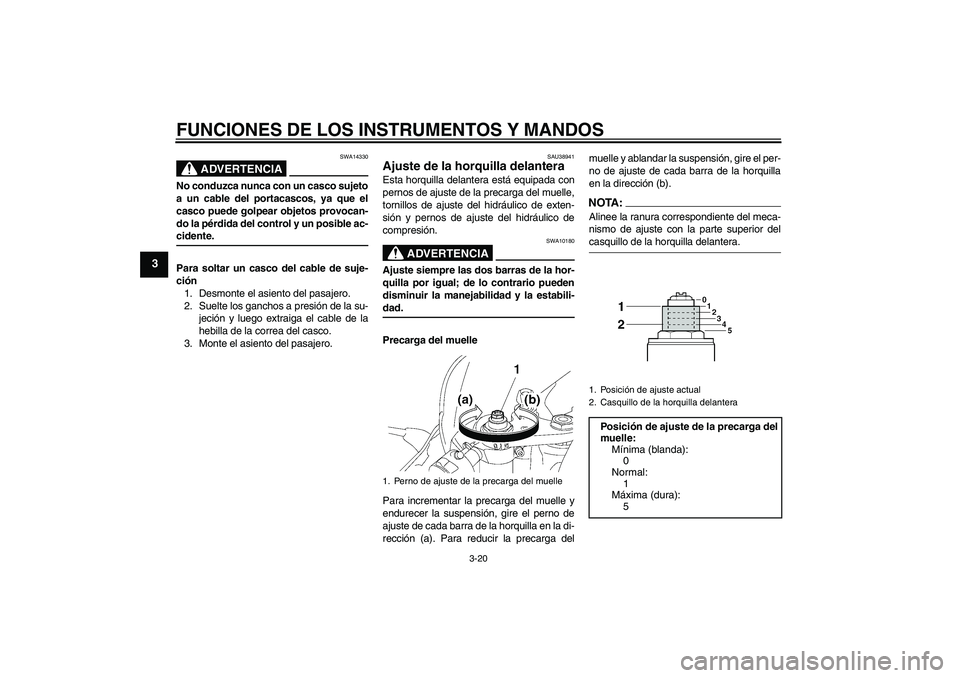

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
ADVERTENCIA
SWA14330
No conduzca nunca con un casco sujeto
a un cable del portacascos, ya que el
casco puede golpear objetos provocan-
do la pérdida del control y un posible ac-cidente.
Para soltar un casco del cable de suje-
ción
1. Desmonte el asiento del pasajero.
2. Suelte los ganchos a presión de la su-
jeción y luego extraiga el cable de la
hebilla de la correa del casco.
3. Monte el asiento del pasajero.
SAU38941
Ajuste de la horquilla delantera Esta horquilla delantera está equipada con
pernos de ajuste de la precarga del muelle,
tornillos de ajuste del hidráulico de exten-
sión y pernos de ajuste del hidráulico de
compresión.
ADVERTENCIA
SWA10180
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pueden
disminuir la manejabilidad y la estabili-dad.
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga delmuelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).
NOTA:Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior delcasquillo de la horquilla delantera.
1. Perno de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Casquillo de la horquilla delanteraPosición de ajuste de la precarga del
muelle:
Mínima (blanda):
0
Normal:
1
Máxima (dura):
5
chapter3 Page 20 Friday, September 30, 2005 3:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

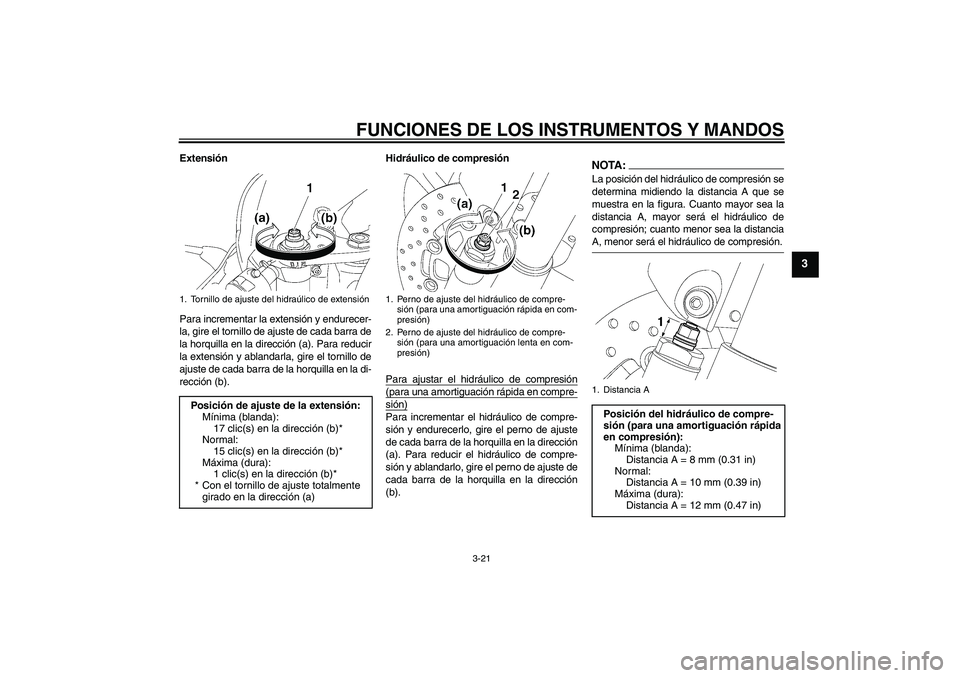

3-21
3
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste de cada barra de
la horquilla en la dirección (a). Para reducir
la extensión y ablandarla, gire el tornillo de
ajuste de cada barra de la horquilla en la di-
rección (b).Hidráulico de compresión
Para ajustar el hidráulico de compresión
(para una amortiguación rápida en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).
NOTA:La posición del hidráulico de compresión se
determina midiendo la distancia A que se
muestra en la figura. Cuanto mayor sea la
distancia A, mayor será el hidráulico de
compresión; cuanto menor sea la distanciaA, menor será el hidráulico de compresión.
1. Tornillo de ajuste del hidraúlico de extensiónPosición de ajuste de la extensión:
Mínima (blanda):
17 clic(s) en la dirección (b)*
Normal:
15 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación rápida en com-
presión)
2. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación lenta en com-
presión)
1. Distancia A
Posición del hidráulico de compre-
sión (para una amortiguación rápida
en compresión):
Mínima (blanda):
Distancia A = 8 mm (0.31 in)
Normal:
Distancia A = 10 mm (0.39 in)
Máxima (dura):
Distancia A = 12 mm (0.47 in)
U2C0S0S0.book Page 21 Friday, September 16, 2005 10:05 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

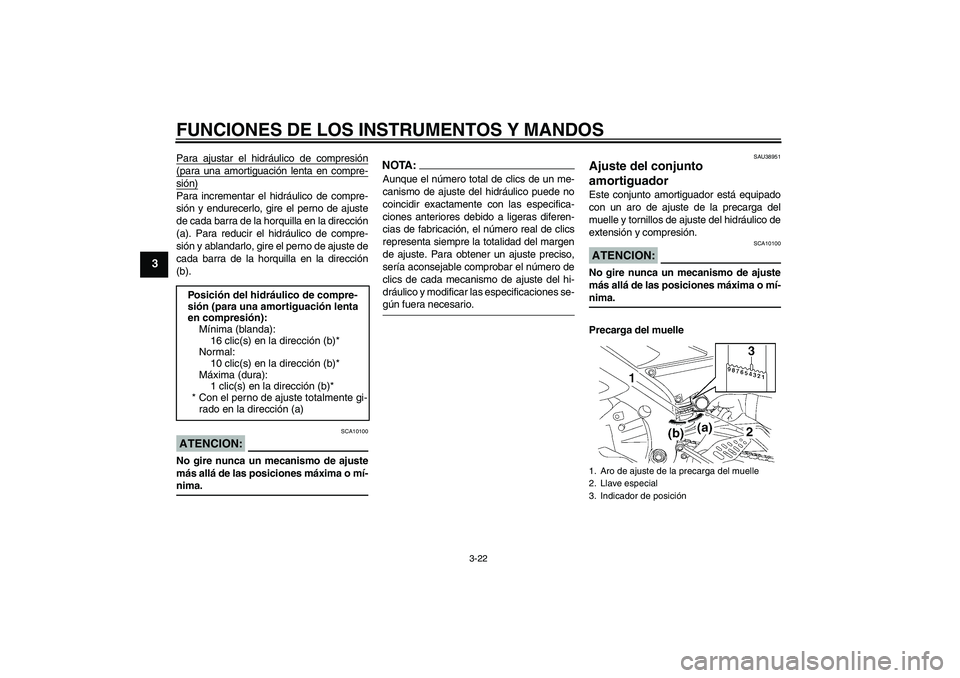

3-22
3
Para ajustar el hidráulico de compresión(para una amortiguación lenta en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-gún fuera necesario.
SAU38951
Ajuste del conjunto
amortiguador Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y tornillos de ajuste del hidráulico de
extensión y compresión.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
Precarga del muelle Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):
Mínima (blanda):
16 clic(s) en la dirección (b)*
Normal:
10 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi-
rado en la dirección (a)1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
U2C0S0S0.book Page 22 Friday, September 16, 2005 10:05 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

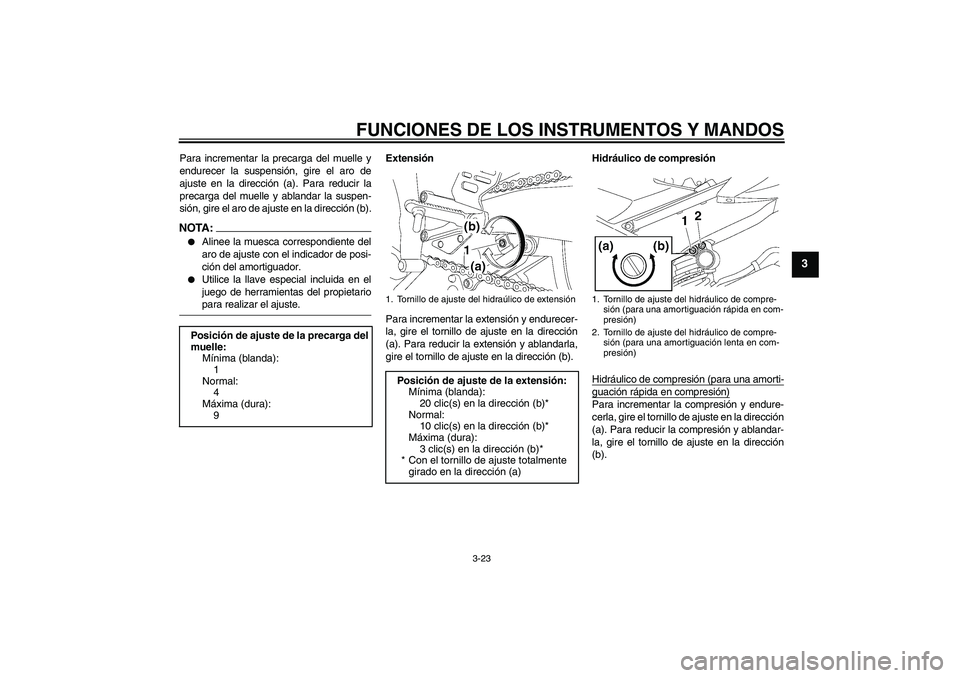

3-23
3
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).NOTA :

Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.


Utilice la llave especial incluida en el
juego de herramientas del propietariopara realizar el ajuste.Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).Hidráulico de compresión
Hidráulico de compresión (para una amorti-
guación rápida en compresión)Para incrementar la compresión y endure-
cerla, gire el tornillo de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el tornillo de ajuste en la dirección
(b). Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
4
Máxima (dura):
9
1. Tornillo de ajuste del hidraúlico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
10 clic(s) en la dirección (b)*
Máxima (dura):
3 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Tornillo de ajuste del hidráulico de compre-
sión (para una amortiguación rápida en com-
presión)
2. Tornillo de ajuste del hidráulico de compre-
sión (para una amortiguación lenta en com-
presión)
U2C0S0S0.book Page 23 Friday, September 16, 2005 10:05 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

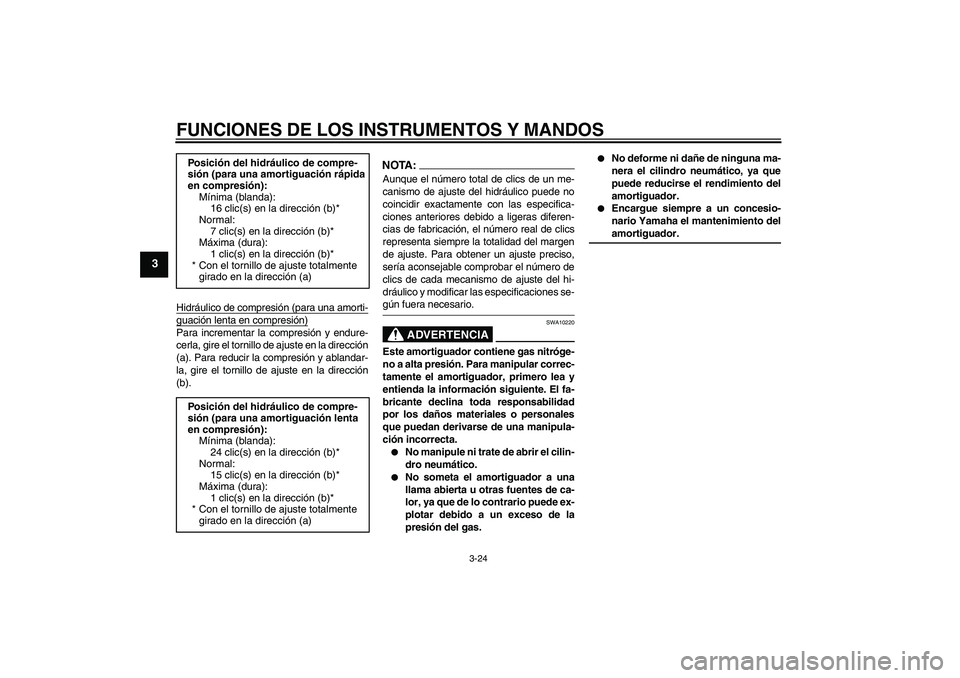

3-24
3
Hidráulico de compresión (para una amorti-guación lenta en compresión)Para incrementar la compresión y endure-
cerla, gire el tornillo de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el tornillo de ajuste en la dirección
(b).
NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-gún fuera necesario.
ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.

No manipule ni trate de abrir el cilin-
dro neumático.


No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador.


Encargue siempre a un concesio-
nario Yamaha el mantenimiento delamortiguador. Posición del hidráulico de compre-
sión (para una amortiguación rápida
en compresión):
Mínima (blanda):
16 clic(s) en la dirección (b)*
Normal:
7 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):
Mínima (blanda):
24 clic(s) en la dirección (b)*
Normal:
15 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U2C0S0S0.book Page 24 Friday, September 16, 2005 10:05 AM

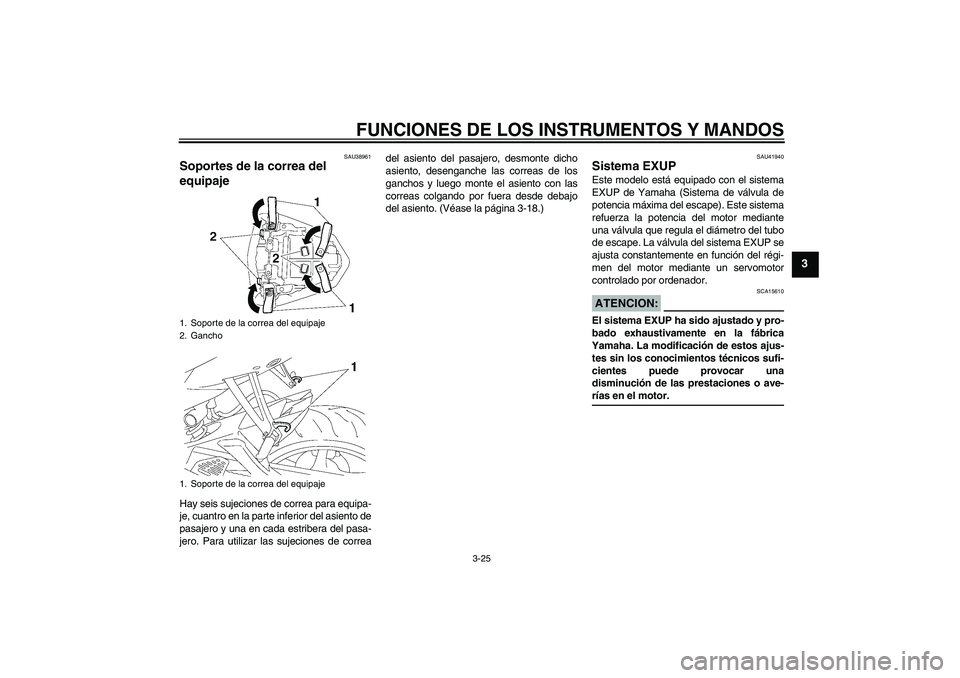

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3
SAU38961
Soportes de la correa del
equipaje Hay seis sujeciones de correa para equipa-
je, cuantro en la parte inferior del asiento de
pasajero y una en cada estribera del pasa-
jero. Para utilizar las sujeciones de correadel asiento del pasajero, desmonte dicho
asiento, desenganche las correas de los
ganchos y luego monte el asiento con las
correas colgando por fuera desde debajo
del asiento. (Véase la página 3-18.)
SAU41940
Sistema EXUP Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro del tubo
de escape. La válvula del sistema EXUP se
ajusta constantemente en función del régi-
men del motor mediante un servomotor
controlado por ordenador.ATENCION:
SCA15610
El sistema EXUP ha sido ajustado y pro-
bado exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-rías en el motor.
1. Soporte de la correa del equipaje
2. Gancho
1. Soporte de la correa del equipaje
U2C0S0S0.book Page 25 Tuesday, April 4, 2006 8:34 PM

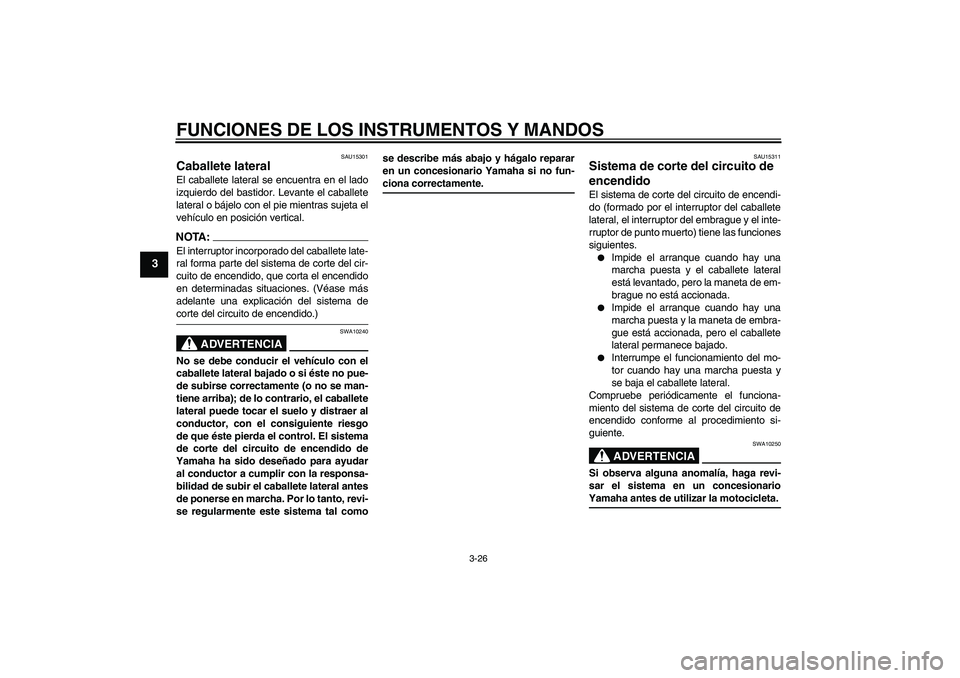

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-26
3
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA:El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido deseñado para ayudar
al conductor a cumplir con la responsa-
bilidad de subir el caballete lateral antes
de ponerse en marcha. Por lo tanto, revi-
se regularmente este sistema tal comose describe más abajo y hágalo reparar
en un concesionario Yamaha si no fun-
ciona correctamente.
SAU15311
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.


Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.


Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionarioYamaha antes de utilizar la motocicleta.
U2C0S0S0.book Page 26 Friday, September 16, 2005 10:05 AM
