YAMAHA YZF-R6 2007 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
DAU17705
Periodiek smeer- en onderhoudsschema OPMERKING:

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-schap, technische gegevens en vakmanschap vereist zijn.
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
1*BrandstofleidingControleer de brandstofslangen op scheurtjes of bescha-
digingen.√√√√ √
2*BougiesControleer de conditie.
Reinigen en elektrodenafstand afstellen.√√
Vervangen.√√
3*Ve nt ie l e nControleer de klepspeling.
Afstellen.Elke 40000 km
4*LuchtfilterelementVervangen.√
5 KoppelingControleer de werking.
Afstellen.√√√√√
6*VoorremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
7*AchterremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
U2C0D1D0.book Page 2 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
8*RemslangenControleer op scheurtjes en beschadigingen.√√√√ √
Vervangen. Elke 4 jaar
9*WielenControleer de speling en controleer op beschadigingen.√√√√
10*BandenControleer op slijtage en beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√ √
11*WiellagersControleer op speling of beschadigingen.√√√√
12*AchterbrugControleer op een correcte werking en overmatige spe-
ling.√√√√
Smeren met lithiumvet. Elke 50000 km
13 AandrijfkettingControleer de spanning, uitlijning en conditie van de aan-
drijfketting.
Stel de ketting af en smeer deze grondig met een speciale
smering voor o-ringkettingen. Elke 800 km en na elke wasbeurt of rit in de regen
14*BalhoofdlagersControleer de lagers op speling en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km
15*FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn
vastgezet.√√√√ √
16 ZijstandaardControleer de werking.
Smeren.√√√√ √
17*ZijstandaardschakelaarControleer de werking.√√√√√ √
18*Vo o r v o r kControleer op een correcte werking en olielekkage.√√√√
19*SchokdemperunitControleer op een correcte werking en olielekkage.√√√√ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
U2C0D1D0.book Page 3 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6
20*Relaisarm achterwie-
lophanging en schar-
nierpunten
verbindingsarmControleer de werking.√√√√
21*Brandstofinjectiesys-
teemStel de synchronisatie af.√√√√ √
22 MotorolieVerversen.
Controleer het olieniveau en controleer de machine op
olielekkage.√√√√√ √
23 OliefilterpatroonVervangen.√√√
24*KoelsysteemControleer het koelvloeistofniveau en controleer de ma-
chine op vloeistoflekkage.√√√√ √
Verversen. Elke 3 jaar
25*Voor- en achterrem-
schakelaarControleer de werking.√√√√√ √
26Bewegende delen en
kabelsSmeren.√√√√ √
27*Gaskabelhuis en gas-
kabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de gaskabel.√√√√ √
28*LuchtinlaatsysteemControleer de luchtafsluitklep, de membraanklep en de
slang op beschadiging.
Vervang beschadigde onderdelen indien nodig.√√√√ √
29*Uitlaatdemper en uit-
laatpijpControleer of de schroefklem goed vastzit.√√√√√
30*Lampen, richtingaan-
wijzers en schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√ √ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
U2C0D1D0.book Page 4 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6
DAU18680
OPMERKING:

Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U2C0D1D0.book Page 5 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
6
DAU18712
Stroomlijn- en framepanelen ver-
wijderen en aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
DAU38970
Stroomlijnpanelen A en B
Verwijderen van een stroomlijnpaneelVerwijder de bouten en de drukclip, en trek
het stroomlijnpaneel dan los zoals getoond.
Aanbrengen van het stroomlijnpaneel1. Plaats de lippen op het stroomlijnpa-
neel in de montagesleuven en schuif
het stroomlijnpaneel naar achteren.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel C
1. Stroomlijnpaneel B
2. Stroomlijnpaneel D
3. Stroomlijnpaneel E
1. Paneel A
2. Paneel B
1. Stroomlijnpaneel A
2. Bout
3. Drukclip
U2C0D1D0.book Page 6 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
6
2. Breng de bouten en de drukclip aan.
DAU38980
Stroomlijnpanelen C en D
Verwijderen van een stroomlijnpaneel1. Verwijder stroomlijnpaneel A (bij het
verwijderen van stroomlijnpaneel C) of
stroomlijnpaneel B (bij het verwijderen
van stroomlijnpaneel D). (Zie pagina
6-6.)
2. Maak de kabelstekker van de richtin-
gaanwijzer los.
3. Verwijder de bouten, de drukclips en
de snelsluitschroef, en haal dan het
stroomlijnpaneel los.
1. Stroomlijnpaneel A
2. Lipje
3. Sleuf
1. Stroomlijnpaneel B
2. Lipje
3. Sleuf
1. Stroomlijnpaneel C
2. Bout
3. Kabelboomstekker richtingaanwijzer
4. Drukclip
1. Drukclip
1. Snelsluitschroef
U2C0D1D0.book Page 7 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6
Aanbrengen van het stroomlijnpaneel1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie, en breng daarna
de bouten, de drukclips en de snel-
sluitschroef aan.
2. Sluit de kabelstekker van de richtin-
gaanwijzer aan.
3. Breng stroomlijnpaneel A (om het aan-
brengen van stroomlijnpaneel C te vol-
tooien) of stroomlijnpaneel B (om het
aanbrengen van stroomlijnpaneel D te
voltooien) aan.
DAU39091
Stroomlijnpaneel E
Verwijderen van stroomlijnpaneel1. Verwijder het stroomlijnpaneel B en
het paneel B. (Zie pagina 6-6.)2. Maak de kabelboom los door op de lip
te drukken om de plastic drukclip te
openen.
3. Verwijder de bouten en de drukclip, en
trek het stroomlijnpaneel dan los zoals
getoond.
1. Stroomlijnpaneel D
2. Bout
3. Kabelboomstekker richtingaanwijzer
4. Drukclip
1. Drukclip
1. Snelsluitschroef
1. Kunststof bevestigingsstrip
2. Lipje
3. Kabelboom
U2C0D1D0.book Page 8 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6
Aanbrengen van het stroomlijnpaneel1. Plaats de gleuf in stroomlijnpaneel E
over de lip op het voorste stroomlijnpa-
neel.2. Breng de bouten en de drukclip aan.
3. Plaats de kabelboom in de oorspron-
kelijke positie, en sluit daarna de plas-
tic drukclip.
4. Breng het stroomlijnpaneel en het fra-
mepaneel aan.
DAU39060
Panelen A en B
Om een van de panelen te verwijderenVerwijder de bouten en trek het paneel los
zoals getoond.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten aan.
1. Stroomlijnpaneel E
2. Bout
3. Drukclip
1. Stroomlijnpaneel E
2. Sleuf
3. Voorste stroomlijnpaneel
4. Lipje
1. Paneel B
2. Bout
U2C0D1D0.book Page 9 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6
DAU19652
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING:Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP:
DCA10840
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan tedrukken.
Voorgeschreven bougie:
NGK/CR10EK
1. Elektrodenafstand
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2C0D1D0.book Page 10 Tuesday, July 11, 2006 11:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
DAU38992

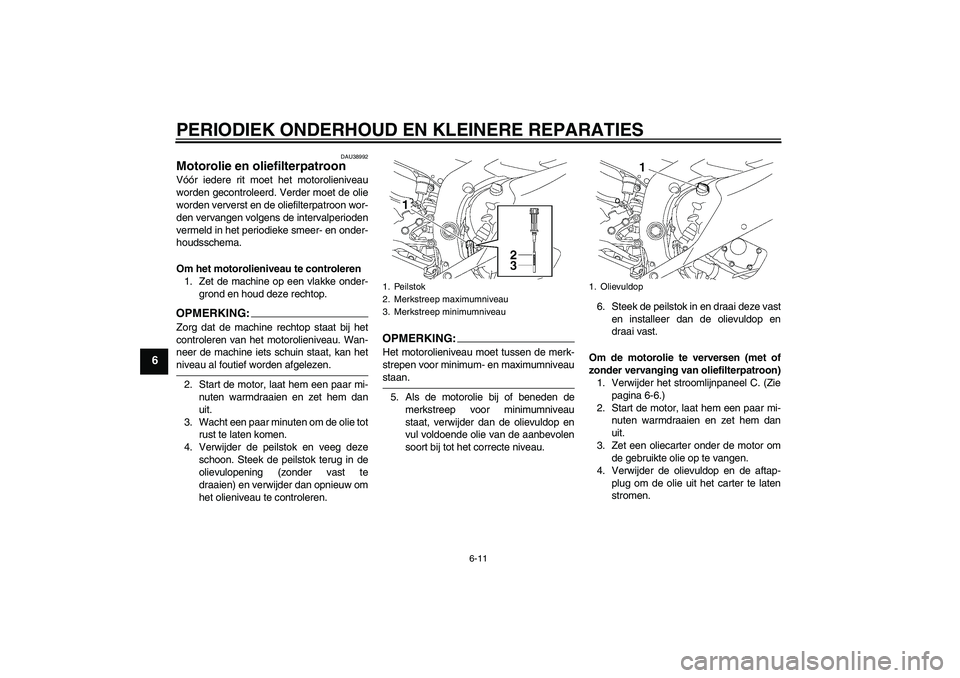

Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKIN
G:
Zorg dat de machine rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer de machine iets schuin staat, kan hetniveau al foutief worden afgelezen.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Wacht een paar minuten om de olie tot
rust te laten komen.
4. Verwijder de peilstok en veeg deze
schoon. Steek de peilstok terug in de
olievulopening (zonder vast te
draaien) en verwijder dan opnieuw om
het olieniveau te controleren.
OPMERKING:Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
5. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan de olievuldop en
vul voldoende olie van de aanbevolen
soort bij tot het correcte niveau.6. Steek de peilstok in en draai deze vast
en installeer dan de olievuldop en
draai vast.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Verwijder het stroomlijnpaneel C. (Zie
pagina 6-6.)
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.1. Peilstok
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Olievuldop
U2C0D1D0.book Page 11 Tuesday, July 11, 2006 11:25 AM
