YAMAHA YZF-R6 2008 Betriebsanleitungen (in German)

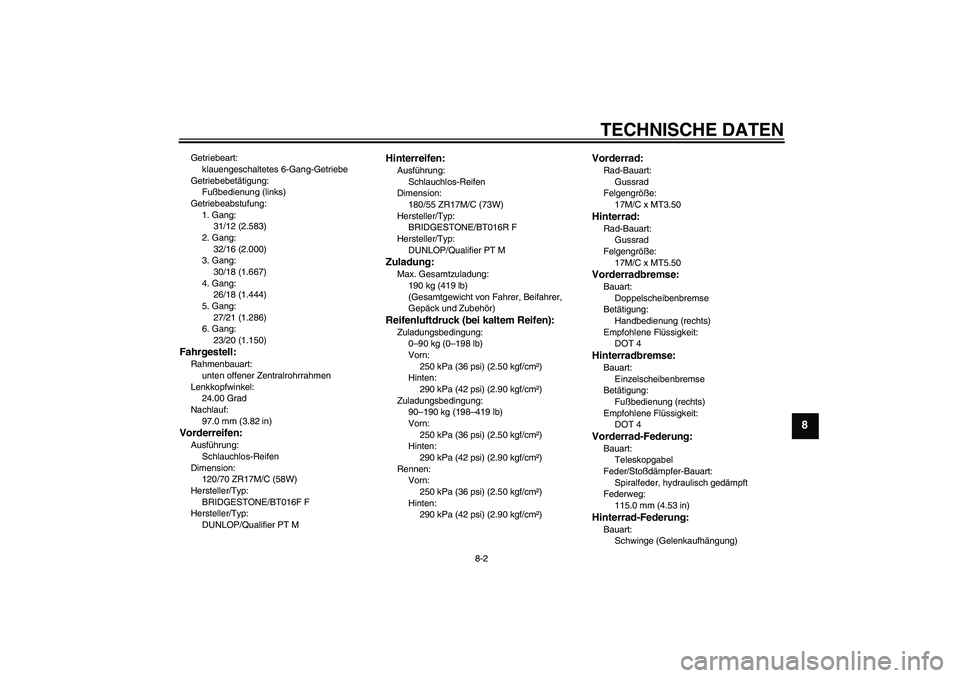

TECHNISCHE DATEN
8-2
8
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
31/12 (2.583)
2. Gang:
32/16 (2.000)
3. Gang:
30/18 (1.667)
4. Gang:
26/18 (1.444)
5. Gang:
27/21 (1.286)
6. Gang:
23/20 (1.150)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 Grad
Nachlauf:
97.0 mm (3.82 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT016F F
Hersteller/Typ:
DUNLOP/Qualifier PT M
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
BRIDGESTONE/BT016R F
Hersteller/Typ:
DUNLOP/Qualifier PT MZuladung:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
115.0 mm (4.53 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U13SG0G0.book Page 2 Friday, August 24, 2007 4:50 PM

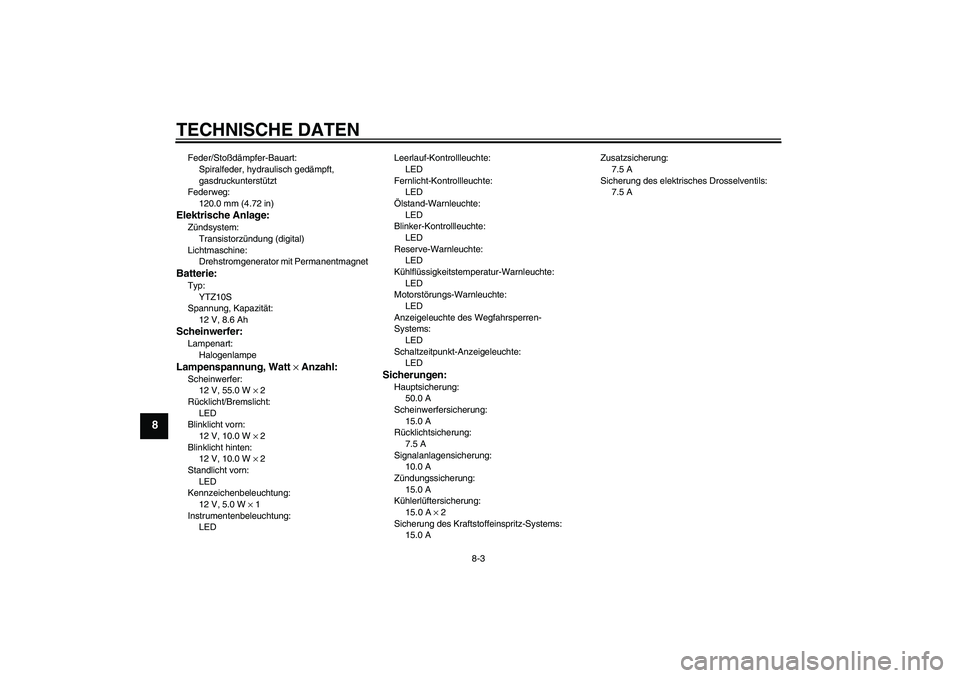

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55.0 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
LED
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LEDLeerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems:
15.0 AZusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U13SG0G0.book Page 3 Friday, August 24, 2007 4:50 PM

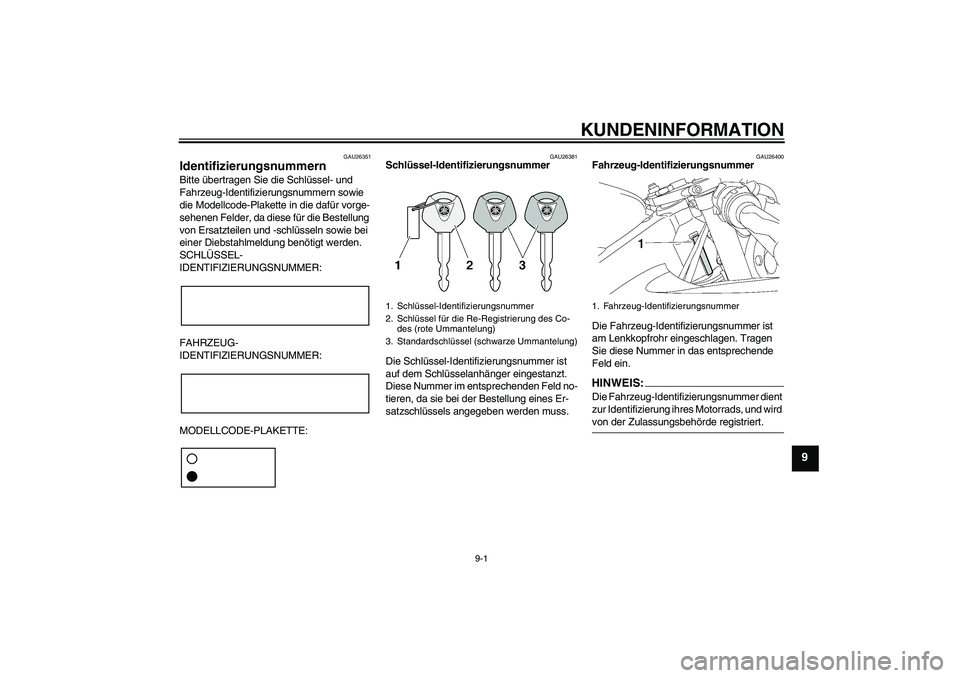

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U13SG0G0.book Page 1 Friday, August 24, 2007 4:50 PM

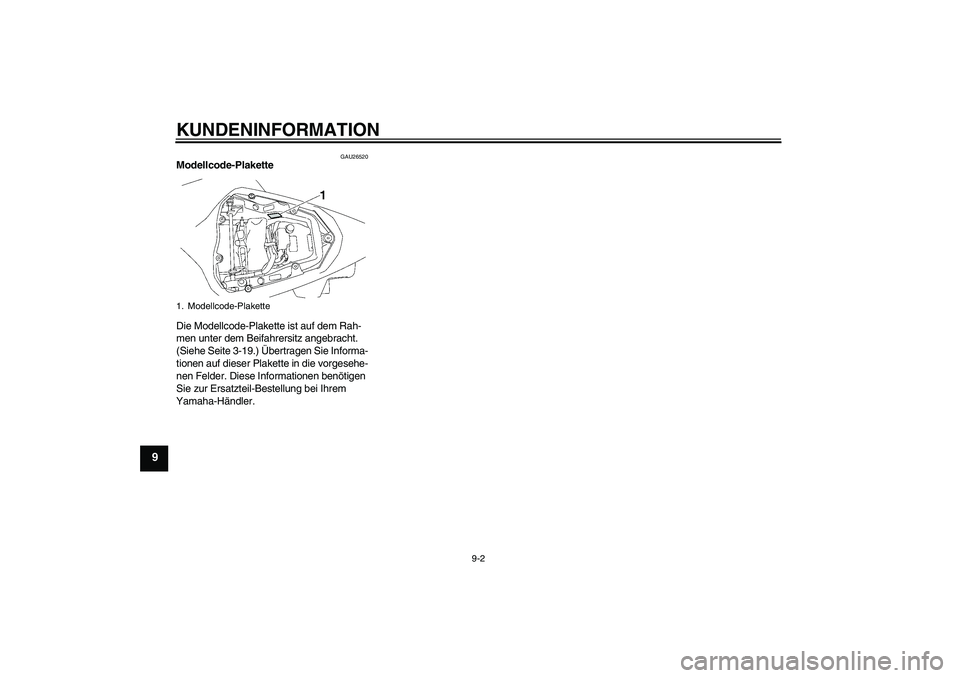

KUNDENINFORMATION
9-2
9
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-19.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU13SG0G0.book Page 2 Friday, August 24, 2007 4:50 PM

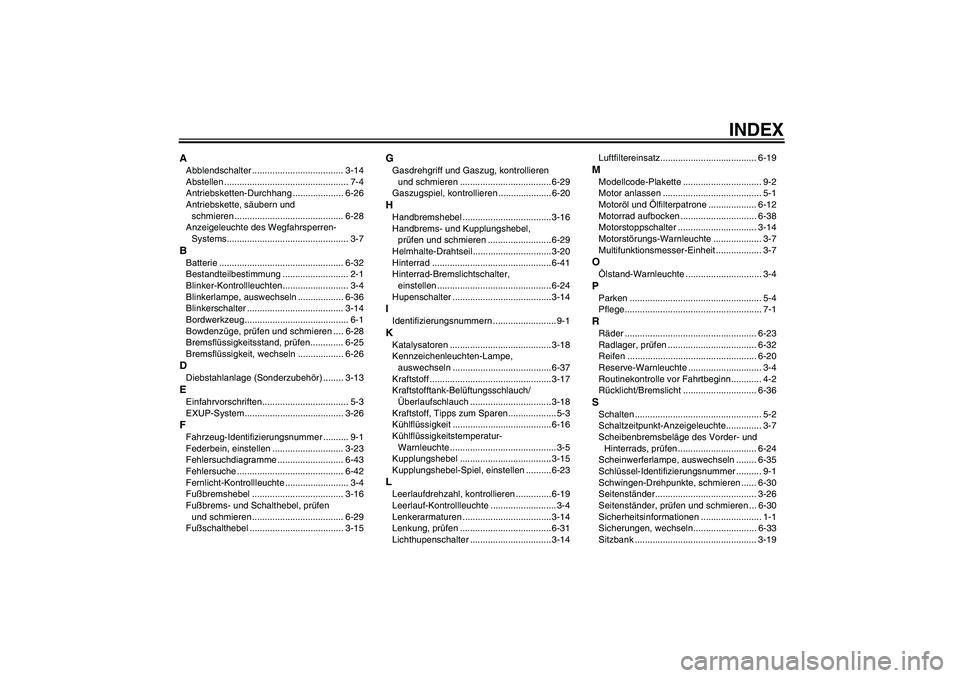

INDEX
AAbblendschalter .................................... 3-14
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-26
Antriebskette, säubern und
schmieren ........................................... 6-28
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-7BBatterie ................................................. 6-32
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-28
Bremsflüssigkeitsstand, prüfen............. 6-25
Bremsflüssigkeit, wechseln .................. 6-26DDiebstahlanlage (Sonderzubehör) ........ 3-13EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-26FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-42
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-16
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-29
Fußschalthebel ..................................... 3-15
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-29
Gaszugspiel, kontrollieren ..................... 6-20HHandbremshebel ................................... 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-29
Helmhalte-Drahtseil...............................3-20
Hinterrad ............................................... 6-41
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-24
Hupenschalter ....................................... 3-14IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-18
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-37
Kraftstoff ................................................3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-18
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-16
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-15
Kupplungshebel-Spiel, einstellen .......... 6-23LLeerlaufdrehzahl, kontrollieren .............. 6-19
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-14
Lenkung, prüfen .................................... 6-31
Lichthupenschalter ................................ 3-14Luftfiltereinsatz...................................... 6-19
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-12
Motorrad aufbocken .............................. 6-38
Motorstoppschalter ............................... 3-14
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-7OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-32
Reifen ................................................... 6-20
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht/Bremslicht ............................. 6-36SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-7
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-30
Seitenständer........................................ 3-26
Seitenständer, prüfen und schmieren ... 6-30
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-19
U13SG0G0.book Page 1 Friday, August 24, 2007 4:50 PM

INDEXSpanngurt-Halterungen......................... 3-25
Standlicht .............................................. 6-38
Starterschalter....................................... 3-14
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-21
Teleskopgabel, prüfen .......................... 6-31VVentilspiel.............................................. 6-20
Verkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-7
Vorderrad .............................................. 6-39
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-14
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ............................... 6-11
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-27
U13SG0G0.book Page 2 Friday, August 24, 2007 4:50 PM

U13SG0G0.book Page 3 Friday, August 24, 2007 4:50 PM
