YAMAHA YZF-R6 2008 Manuale de Empleo (in Spanish)

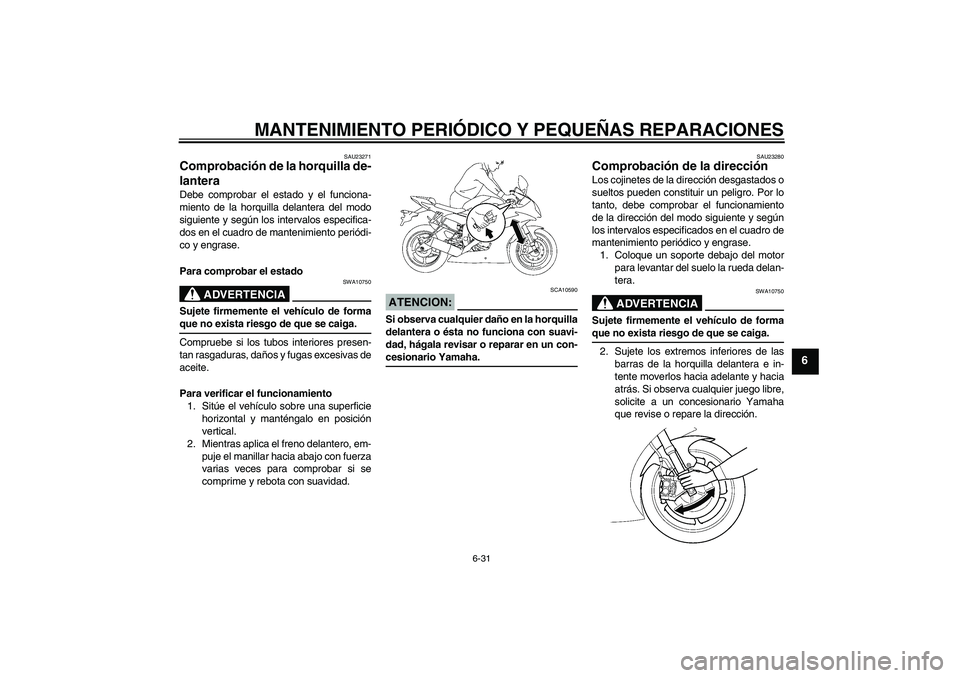

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6
SAU23271
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
U13SS0S0.book Page 31 Tuesday, August 28, 2007 9:52 AM

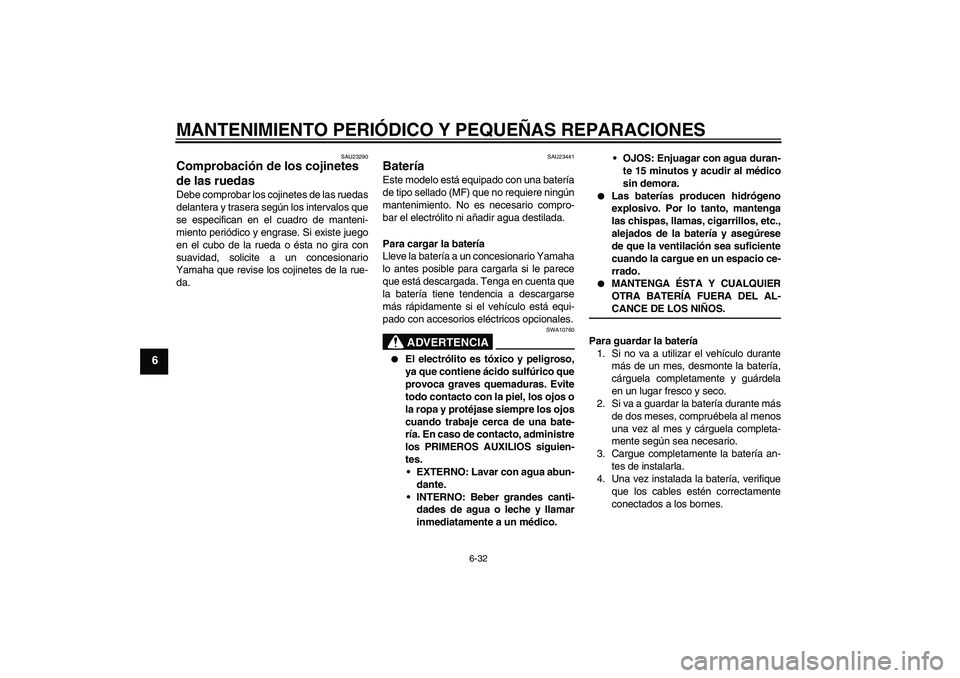

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23441
Batería Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
U13SS0S0.book Page 32 Tuesday, August 28, 2007 9:52 AM

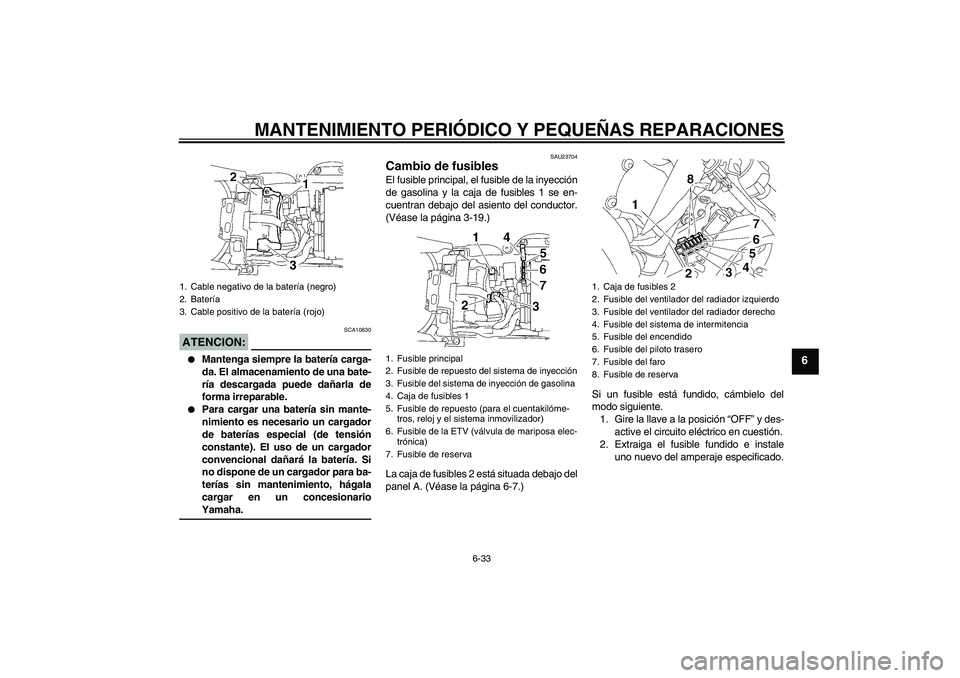

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
6
ATENCION:
SCA10630


Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.


Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
SAU23704
Cambio de fusibles El fusible principal, el fusible de la inyección
de gasolina y la caja de fusibles 1 se en-
cuentran debajo del asiento del conductor.
(Véase la página 3-19.)
La caja de fusibles 2 está situada debajo del
panel A. (Véase la página 6-7.)Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
1. Cable negativo de la batería (negro)
2. Batería
3. Cable positivo de la batería (rojo)
1. Fusible principal
2. Fusible de repuesto del sistema de inyección
3. Fusible del sistema de inyección de gasolina
4. Caja de fusibles 1
5. Fusible de repuesto (para el cuentakilóme-
tros, reloj y el sistema inmovilizador)
6. Fusible de la ETV (válvula de mariposa elec-
trónica)
7. Fusible de reserva
1. Caja de fusibles 2
2. Fusible del ventilador del radiador izquierdo
3. Fusible del ventilador del radiador derecho
4. Fusible del sistema de intermitencia
5. Fusible del encendido
6. Fusible del piloto trasero
7. Fusible del faro
8. Fusible de reserva
U13SS0S0.book Page 33 Tuesday, August 28, 2007 9:52 AM

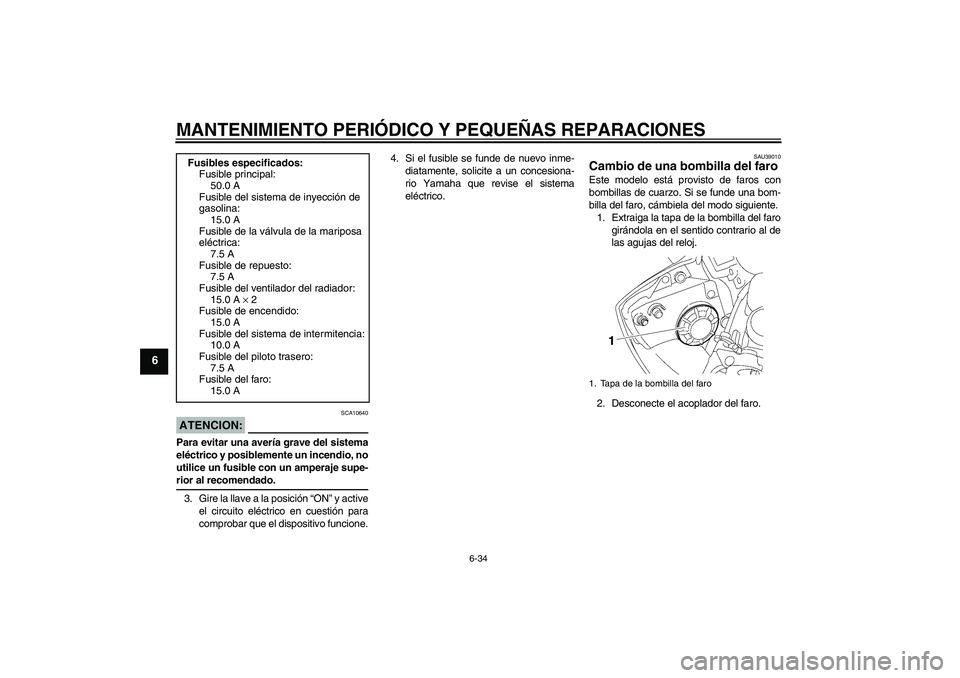

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU39010
Cambio de una bombilla del faro Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.
1. Extraiga la tapa de la bombilla del faro
girándola en el sentido contrario al de
las agujas del reloj.
2. Desconecte el acoplador del faro. Fusibles especificados:
Fusible principal:
50.0 A
Fusible del sistema de inyección de
gasolina:
15.0 A
Fusible de la válvula de la mariposa
eléctrica:
7.5 A
Fusible de repuesto:
7.5 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de encendido:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible del piloto trasero:
7.5 A
Fusible del faro:
15.0 A1. Tapa de la bombilla del faro
U13SS0S0.book Page 34 Tuesday, August 28, 2007 9:52 AM

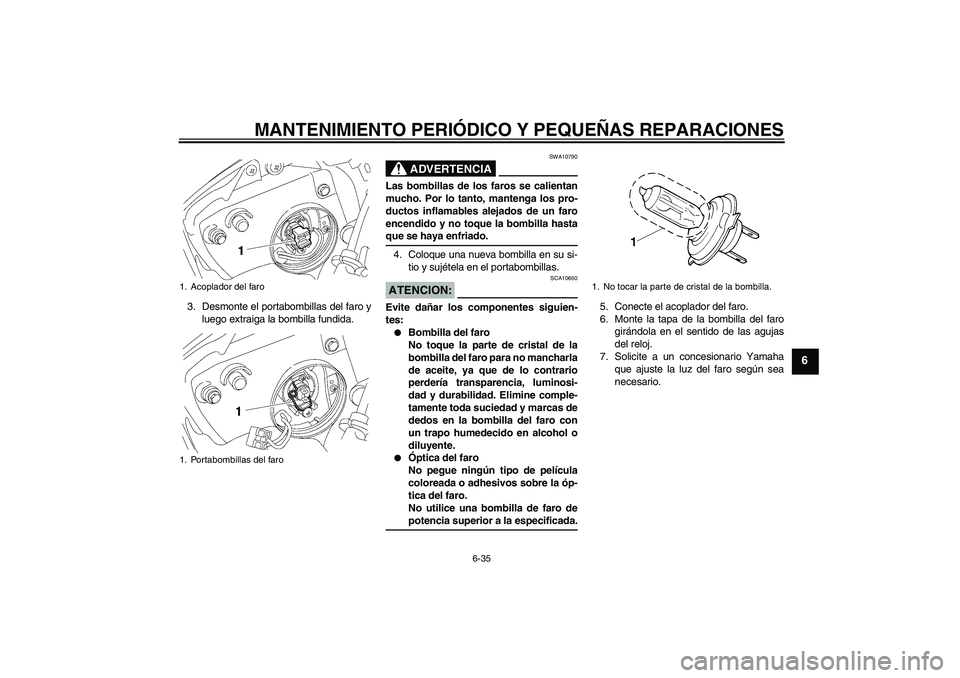

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6
3. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida.
ADVERTENCIA
SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hastaque se haya enfriado.
4. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.ATENCION:
SCA10650
Evite dañar los componentes siguien-
tes:

Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.


Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.5. Conecte el acoplador del faro.
6. Monte la tapa de la bombilla del faro
girándola en el sentido de las agujas
del reloj.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
1. Acoplador del faro
1. Portabombillas del faro
1. No tocar la parte de cristal de la bombilla.
U13SS0S0.book Page 35 Tuesday, August 28, 2007 9:52 AM

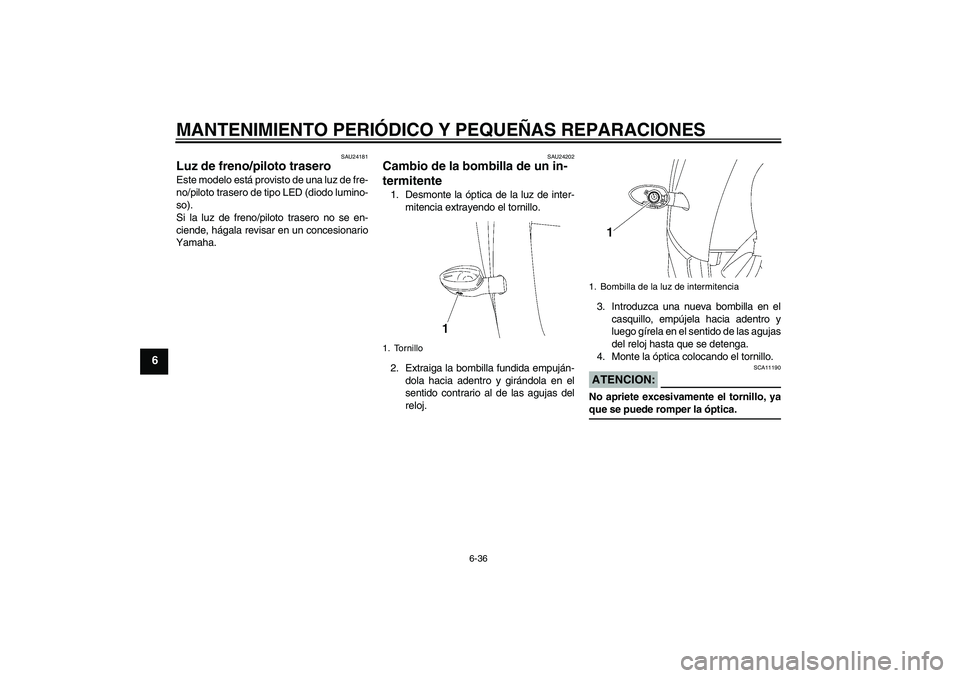

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6
SAU24181
Luz de freno/piloto trasero Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24202
Cambio de la bombilla de un in-
termitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.
ATENCION:
SCA11190
No apriete excesivamente el tornillo, yaque se puede romper la óptica.
1. Tornillo
1. Bombilla de la luz de intermitencia
U13SS0S0.book Page 36 Tuesday, August 28, 2007 9:52 AM

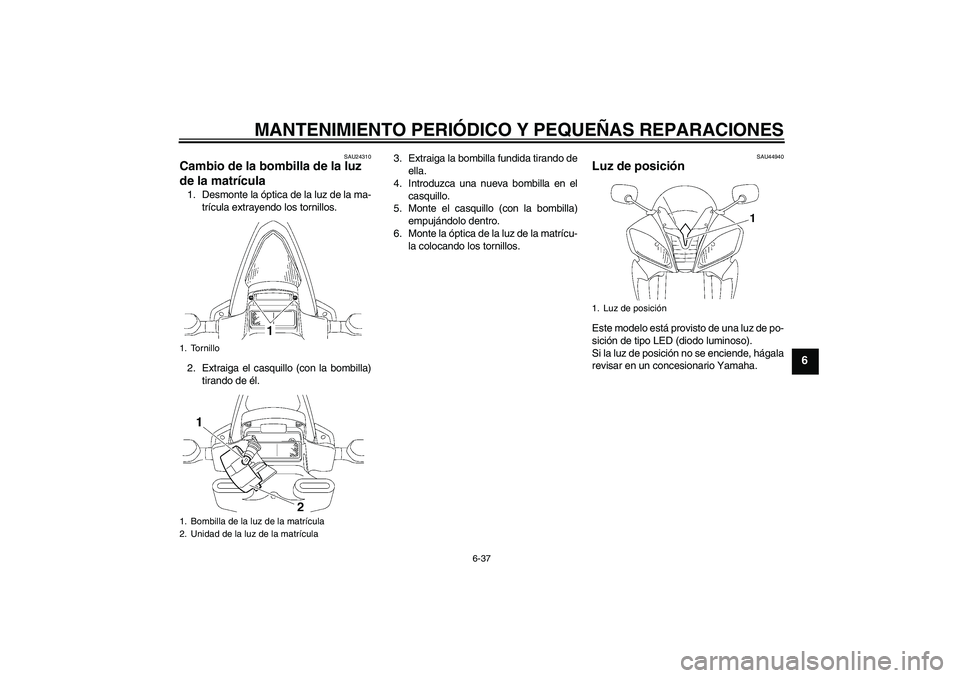

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6
SAU24310
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la óptica de la luz de la ma-
trícula extrayendo los tornillos.
2. Extraiga el casquillo (con la bombilla)
tirando de él.3. Extraiga la bombilla fundida tirando de
ella.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte la óptica de la luz de la matrícu-
la colocando los tornillos.
SAU44940
Luz de posición Este modelo está provisto de una luz de po-
sición de tipo LED (diodo luminoso).
Si la luz de posición no se enciende, hágala
revisar en un concesionario Yamaha.
1. Tornillo
1. Bombilla de la luz de la matrícula
2. Unidad de la luz de la matrícula
1. Luz de posición
U13SS0S0.book Page 37 Tuesday, August 28, 2007 9:52 AM

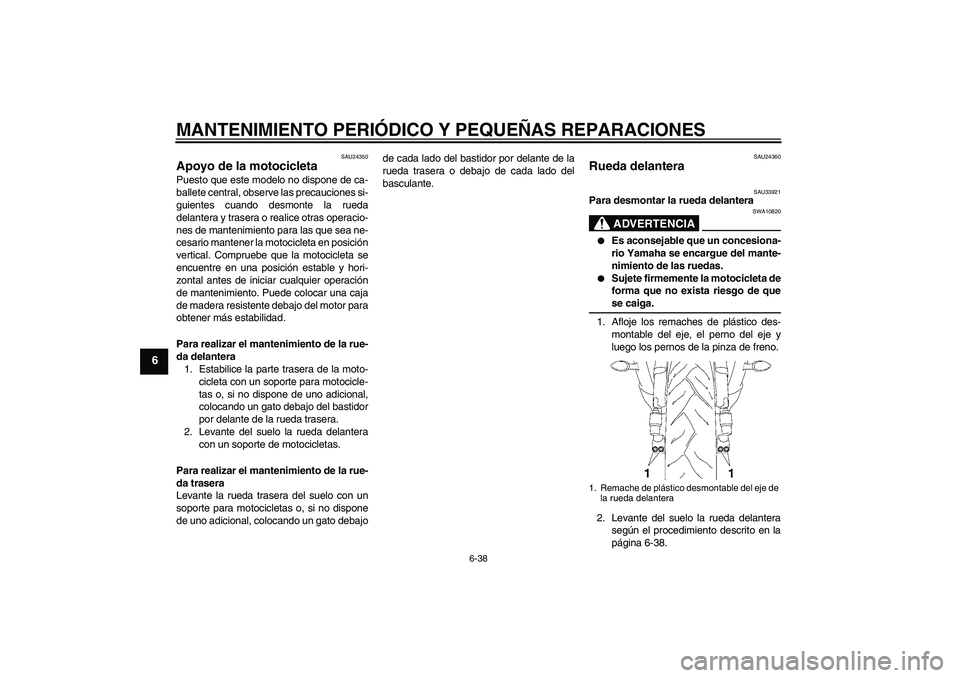

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
6
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la rue-
da delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
da trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajode cada lado del bastidor por delante de la
rueda trasera o debajo de cada lado del
basculante.
SAU24360
Rueda delantera
SAU33921
Para desmontar la rueda delantera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Afloje los remaches de plástico des-
montable del eje, el perno del eje y
luego los pernos de la pinza de freno.
2. Levante del suelo la rueda delantera
según el procedimiento descrito en la
página 6-38.
1. Remache de plástico desmontable del eje de
la rueda delantera
U13SS0S0.book Page 38 Tuesday, August 28, 2007 9:52 AM

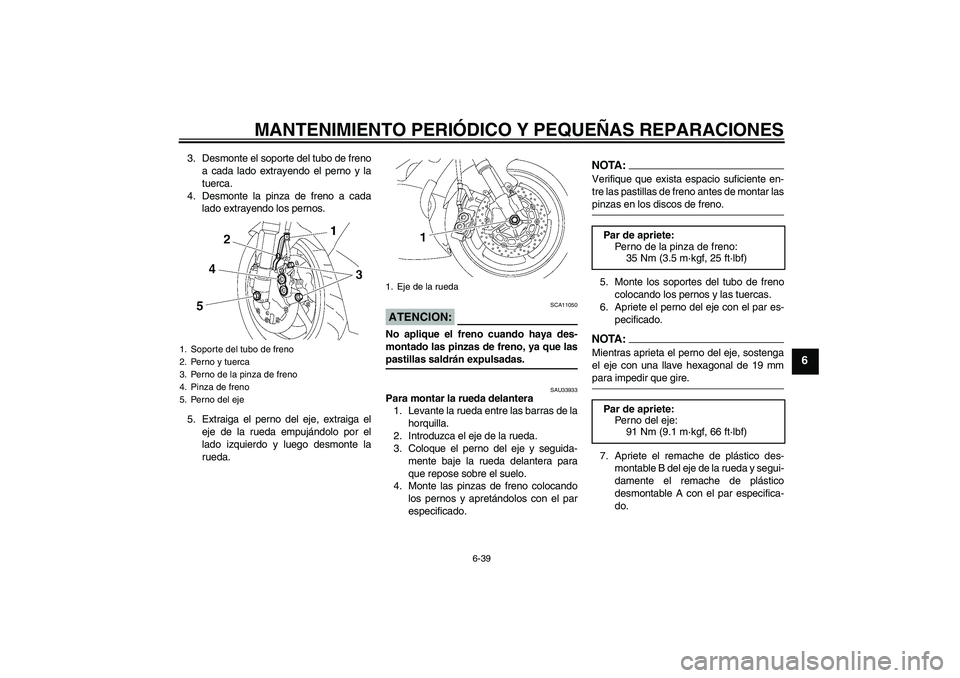

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-39
6
3. Desmonte el soporte del tubo de freno
a cada lado extrayendo el perno y la
tuerca.
4. Desmonte la pinza de freno a cada
lado extrayendo los pernos.
5. Extraiga el perno del eje, extraiga el
eje de la rueda empujándolo por el
lado izquierdo y luego desmonte la
rueda.
ATENCION:
SCA11050
No aplique el freno cuando haya des-
montado las pinzas de freno, ya que laspastillas saldrán expulsadas.
SAU33933
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.
2. Introduzca el eje de la rueda.
3. Coloque el perno del eje y seguida-
mente baje la rueda delantera para
que repose sobre el suelo.
4. Monte las pinzas de freno colocando
los pernos y apretándolos con el par
especificado.
NOTA:Verifique que exista espacio suficiente en-
tre las pastillas de freno antes de montar laspinzas en los discos de freno.
5. Monte los soportes del tubo de freno
colocando los pernos y las tuercas.
6. Apriete el perno del eje con el par es-
pecificado.NOTA:Mientras aprieta el perno del eje, sostenga
el eje con una llave hexagonal de 19 mmpara impedir que gire.
7. Apriete el remache de plástico des-
montable B del eje de la rueda y segui-
damente el remache de plástico
desmontable A con el par especifica-
do.
1. Soporte del tubo de freno
2. Perno y tuerca
3. Perno de la pinza de freno
4. Pinza de freno
5. Perno del eje
1. Eje de la rueda
Par de apriete:
Perno de la pinza de freno:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Par de apriete:
Perno del eje:
91 Nm (9.1 m·kgf, 66 ft·lbf)
U13SS0S0.book Page 39 Tuesday, August 28, 2007 9:52 AM

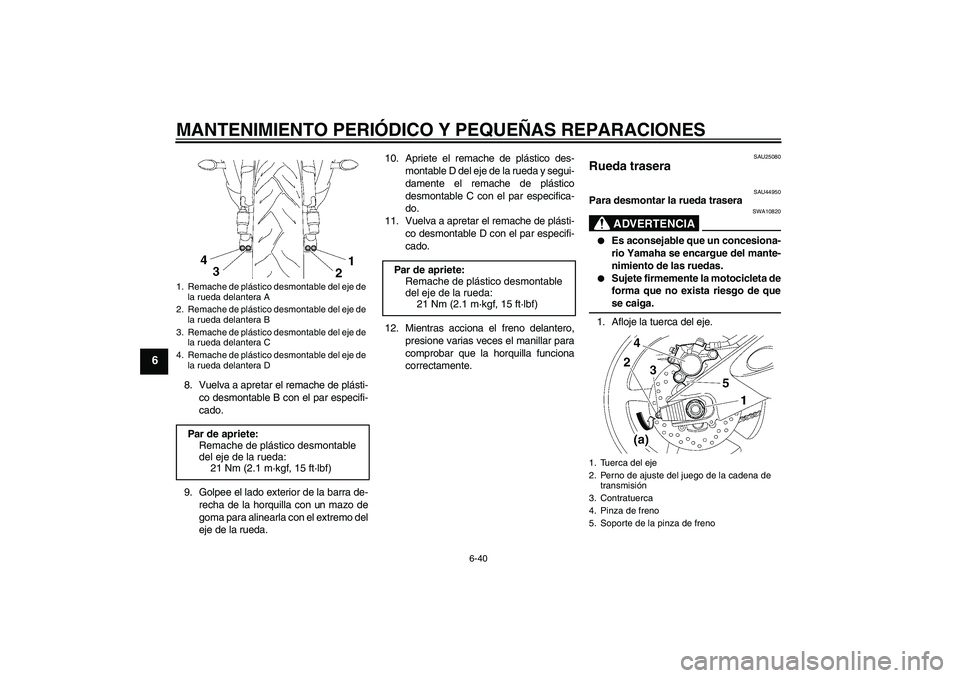

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-40
6
8. Vuelva a apretar el remache de plásti-
co desmontable B con el par especifi-
cado.
9. Golpee el lado exterior de la barra de-
recha de la horquilla con un mazo de
goma para alinearla con el extremo del
eje de la rueda.10. Apriete el remache de plástico des-
montable D del eje de la rueda y segui-
damente el remache de plástico
desmontable C con el par especifica-
do.
11. Vuelva a apretar el remache de plásti-
co desmontable D con el par especifi-
cado.
12. Mientras acciona el freno delantero,
presione varias veces el manillar para
comprobar que la horquilla funciona
correctamente.
SAU25080
Rueda trasera
SAU44950
Para desmontar la rueda trasera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Afloje la tuerca del eje.
1. Remache de plástico desmontable del eje de
la rueda delantera A
2. Remache de plástico desmontable del eje de
la rueda delantera B
3. Remache de plástico desmontable del eje de
la rueda delantera C
4. Remache de plástico desmontable del eje de
la rueda delantera DPar de apriete:
Remache de plástico desmontable
del eje de la rueda:
21 Nm (2.1 m·kgf, 15 ft·lbf)
Par de apriete:
Remache de plástico desmontable
del eje de la rueda:
21 Nm (2.1 m·kgf, 15 ft·lbf)
1. Tuerca del eje
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Pinza de freno
5. Soporte de la pinza de freno
U13SS0S0.book Page 40 Tuesday, August 28, 2007 9:52 AM
