YAMAHA YZF-R6 2008 Manuale duso (in Italian)

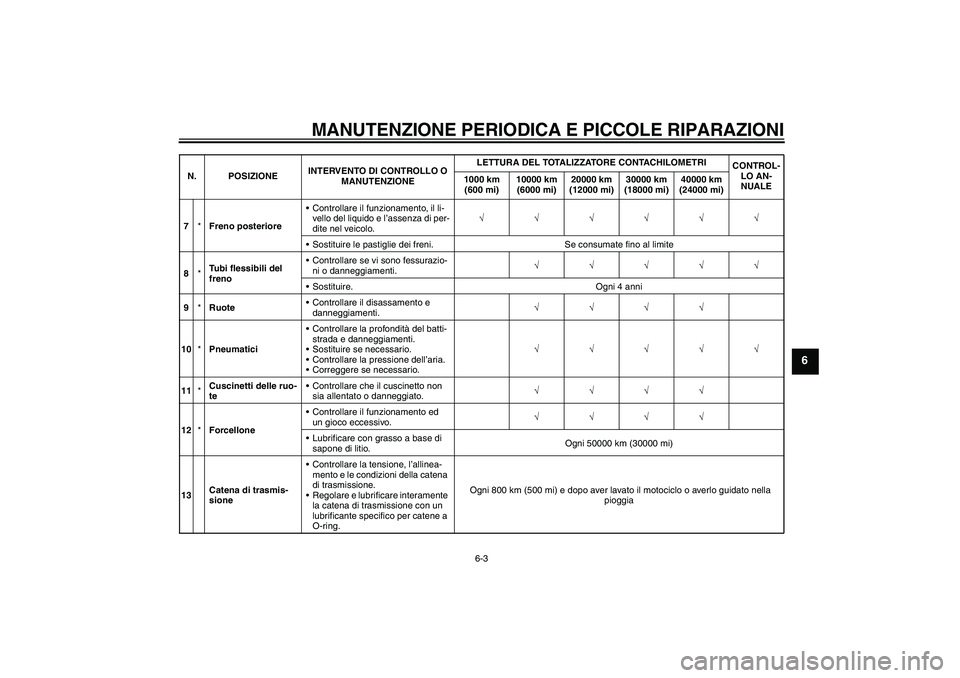

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
7*Freno posterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
8*Tubi flessibili del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
9*RuoteControllare il disassamento e
danneggiamenti.√√√√
10*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
11*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
12*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
13Catena di trasmis-
sioneControllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
Regolare e lubrificare interamente
la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 800 km (500 mi) e dopo aver lavato il motociclo o averlo guidato nella
pioggia N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SH0H0.book Page 3 Tuesday, August 28, 2007 9:21 AM

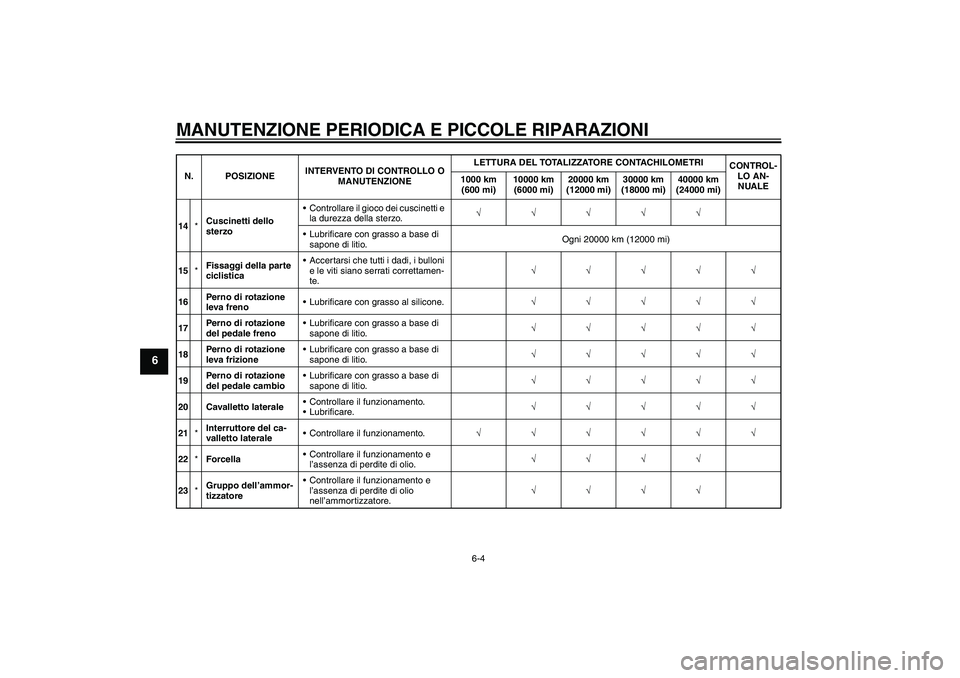

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
14*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
15*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
16Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
17Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
18Perno di rotazione
leva frizioneLubrificare con grasso a base di
sapone di litio.√√√√√
19Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
20 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√√
21*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
22*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
23*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SH0H0.book Page 4 Tuesday, August 28, 2007 9:21 AM

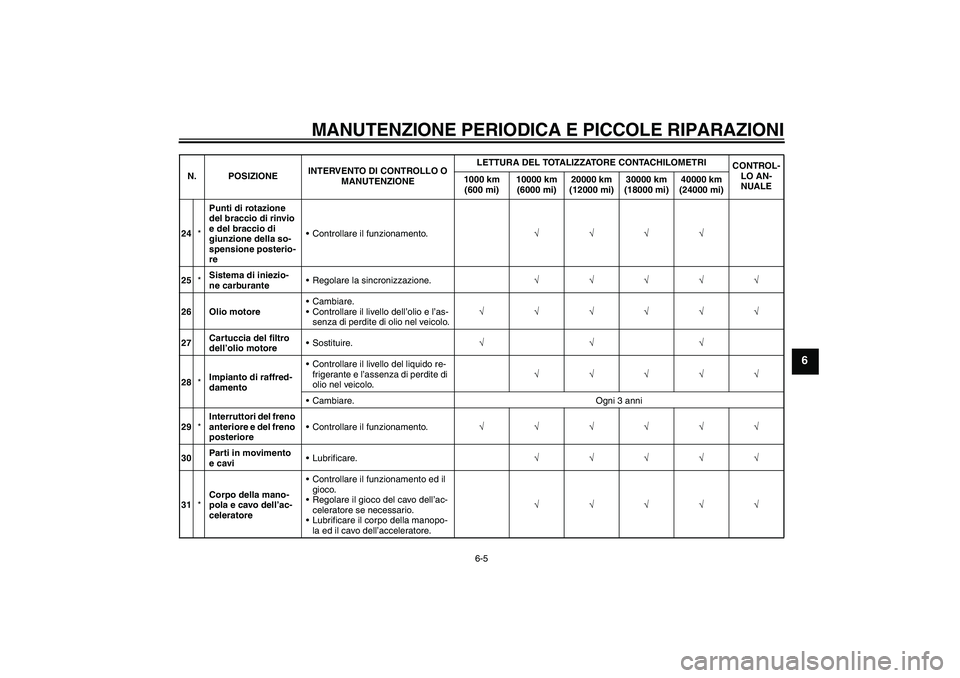

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
24*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
25*Sistema di iniezio-
ne carburanteRegolare la sincronizzazione.√√√√√
26 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
27Cartuccia del filtro
dell’olio motoreSostituire.√√√
28*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
29*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
30Parti in movimento
e caviLubrificare.√√√√√
31*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SH0H0.book Page 5 Tuesday, August 28, 2007 9:21 AM

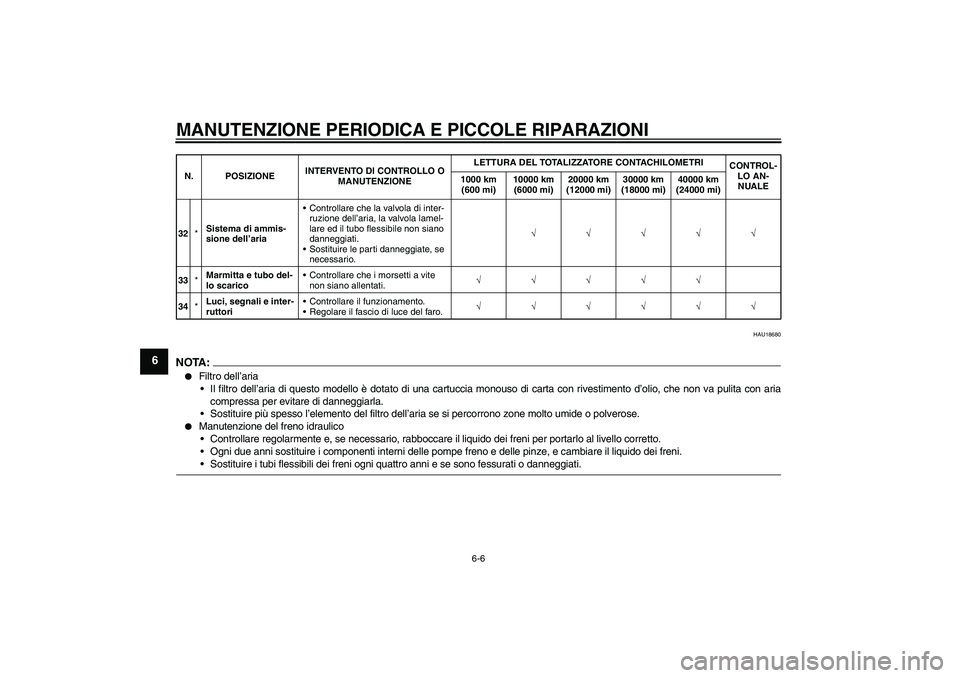

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU18680
NOTA:

Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
32*Sistema di ammis-
sione dell’ariaControllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire le parti danneggiate, se
necessario.√√√√√
33*Marmitta e tubo del-
lo scaricoControllare che i morsetti a vite
non siano allentati.√√√√√
34*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SH0H0.book Page 6 Tuesday, August 28, 2007 9:21 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
HAU18712

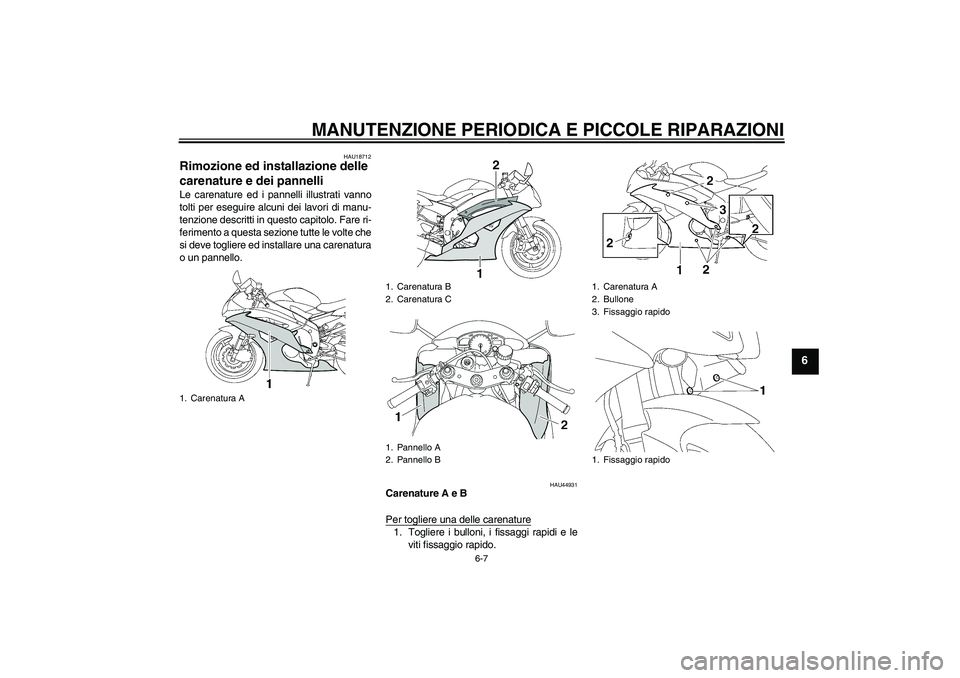

Rimozione ed installazione delle
carenature e dei pannelli Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU44931
Carenature A e B
Per togliere una delle carenature1. Togliere i bulloni, i fissaggi rapidi e le
viti fissaggio rapido.
1. Carenatura A
1. Carenatura B
2. Carenatura C
1. Pannello A
2. Pannello B
2
1
1. Carenatura A
2. Bullone
3. Fissaggio rapido
1. Fissaggio rapido
U13SH0H0.book Page 7 Tuesday, August 28, 2007 9:21 AM

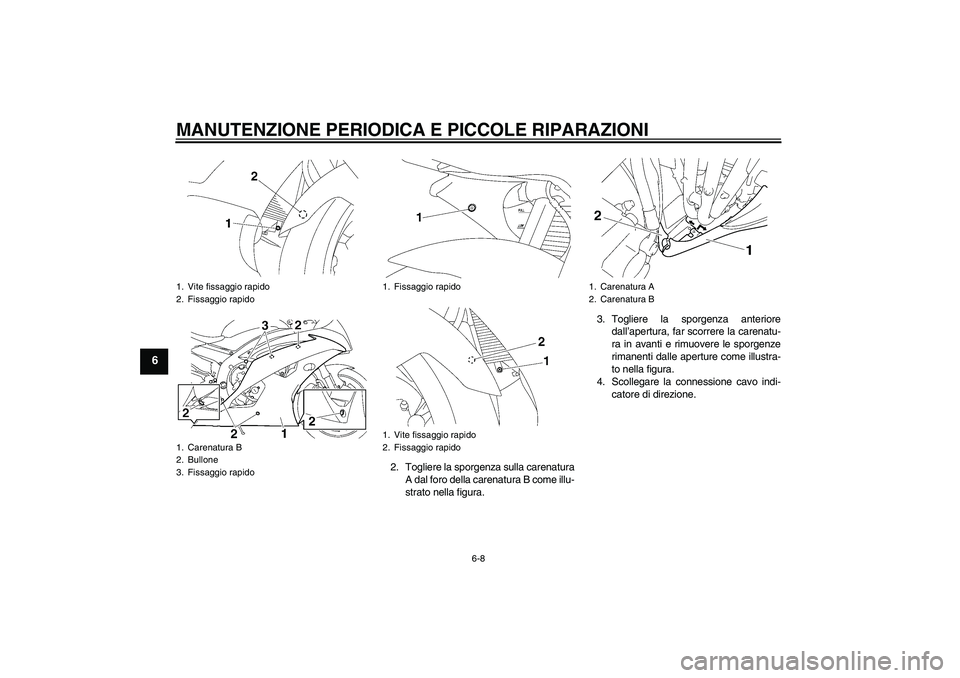

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
2. Togliere la sporgenza sulla carenatura
A dal foro della carenatura B come illu-
strato nella figura.3. Togliere la sporgenza anteriore
dall’apertura, far scorrere la carenatu-
ra in avanti e rimuovere le sporgenze
rimanenti dalle aperture come illustra-
to nella figura.
4. Scollegare la connessione cavo indi-
catore di direzione.
1. Vite fissaggio rapido
2. Fissaggio rapido
1. Carenatura B
2. Bullone
3. Fissaggio rapido
1. Fissaggio rapido
1. Vite fissaggio rapido
2. Fissaggio rapido
1. Carenatura A
2. Carenatura B
U13SH0H0.book Page 8 Tuesday, August 28, 2007 9:21 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6

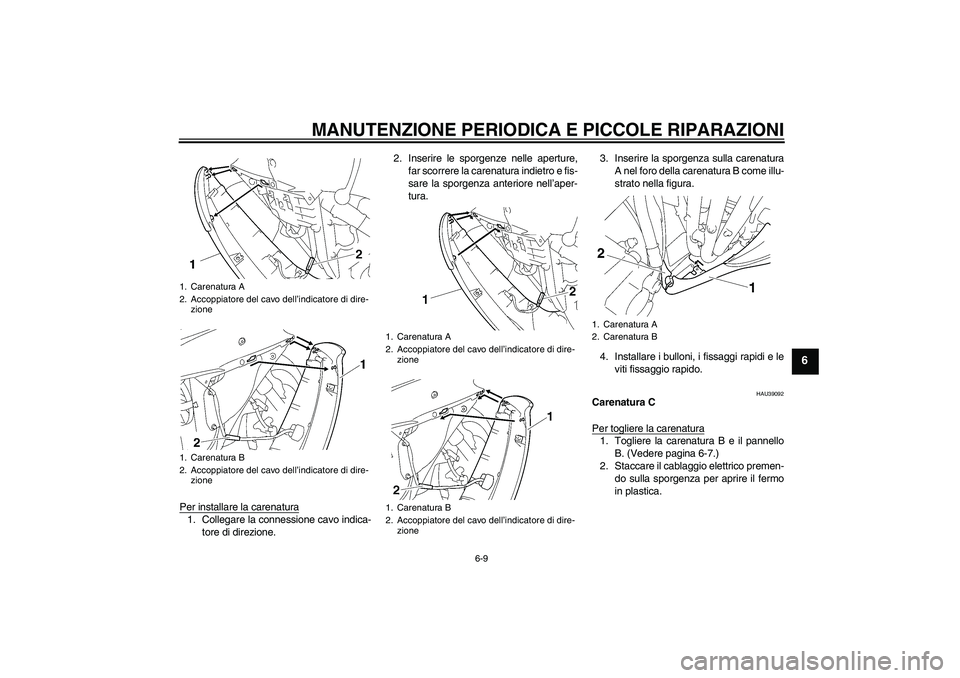

Per installare la carenatura1. Collegare la connessione cavo indica-
tore di direzione.2. Inserire le sporgenze nelle aperture,
far scorrere la carenatura indietro e fis-
sare la sporgenza anteriore nell’aper-
tura.3. Inserire la sporgenza sulla carenatura
A nel foro della carenatura B come illu-
strato nella figura.
4. Installare i bulloni, i fissaggi rapidi e le
viti fissaggio rapido.
HAU39092
Carenatura C
Per togliere la carenatura1. Togliere la carenatura B e il pannello
B. (Vedere pagina 6-7.)
2. Staccare il cablaggio elettrico premen-
do sulla sporgenza per aprire il fermo
in plastica.
1. Carenatura A
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura B
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura A
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura B
2. Accoppiatore del cavo dell’indicatore di dire-
zione
1. Carenatura A
2. Carenatura B
U13SH0H0.book Page 9 Tuesday, August 28, 2007 9:21 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6

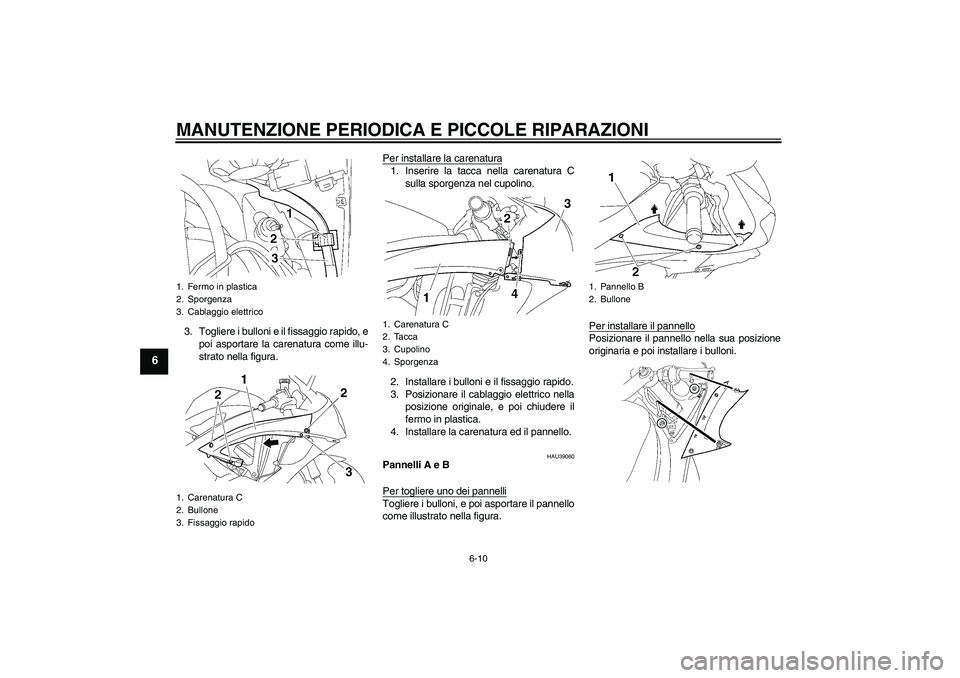

3. Togliere i bulloni e il fissaggio rapido, e
poi asportare la carenatura come illu-
strato nella figura.Per installare la carenatura
1. Inserire la tacca nella carenatura C
sulla sporgenza nel cupolino.
2. Installare i bulloni e il fissaggio rapido.
3. Posizionare il cablaggio elettrico nella
posizione originale, e poi chiudere il
fermo in plastica.
4. Installare la carenatura ed il pannello.
HAU39060
Pannelli A e B
Per togliere uno dei pannelliTogliere i bulloni, e poi asportare il pannello
come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
1. Fermo in plastica
2. Sporgenza
3. Cablaggio elettrico
1. Carenatura C
2. Bullone
3. Fissaggio rapido
1. Carenatura C
2. Tacca
3. Cupolino
4. Sporgenza
1. Pannello B
2. Bullone
U13SH0H0.book Page 10 Tuesday, August 28, 2007 9:21 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
HAU19652

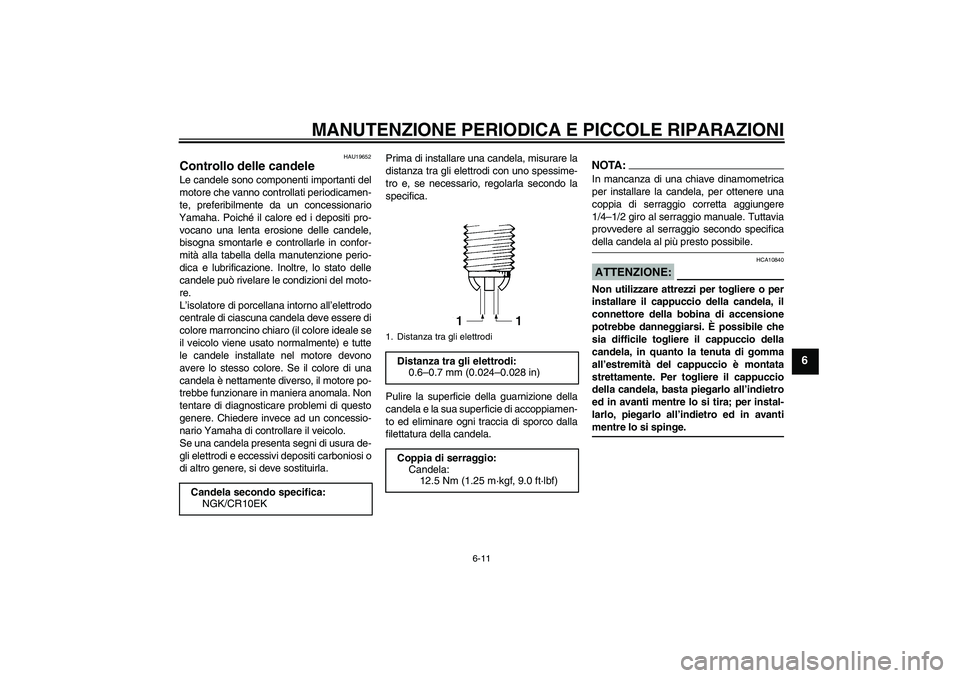

Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.ATTENZIONE:
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica:
NGK/CR10EK
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U13SH0H0.book Page 11 Tuesday, August 28, 2007 9:21 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
HAU38995

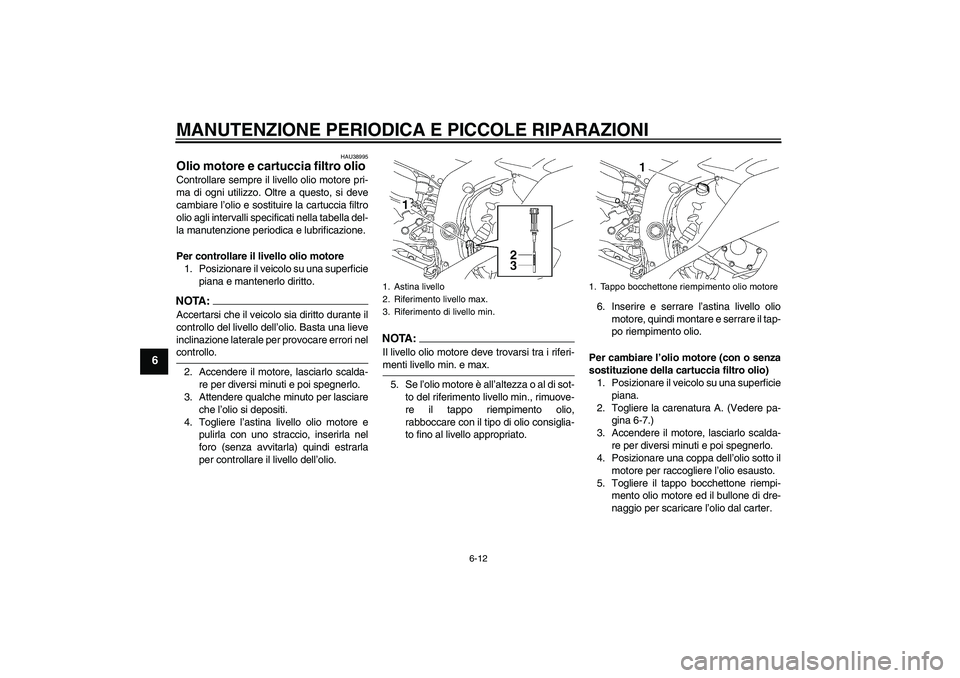

Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA:Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per lasciare
che l’olio si depositi.
4. Togliere l’astina livello olio motore e
pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.
NOTA:Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rimuove-
re il tappo riempimento olio,
rabboccare con il tipo di olio consiglia-
to fino al livello appropriato.6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il tap-
po riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
3. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
4. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
5. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.1. Astina livello
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
U13SH0H0.book Page 12 Tuesday, August 28, 2007 9:21 AM
