YAMAHA YZF-R6 2009 Manual de utilização (in Portuguese)

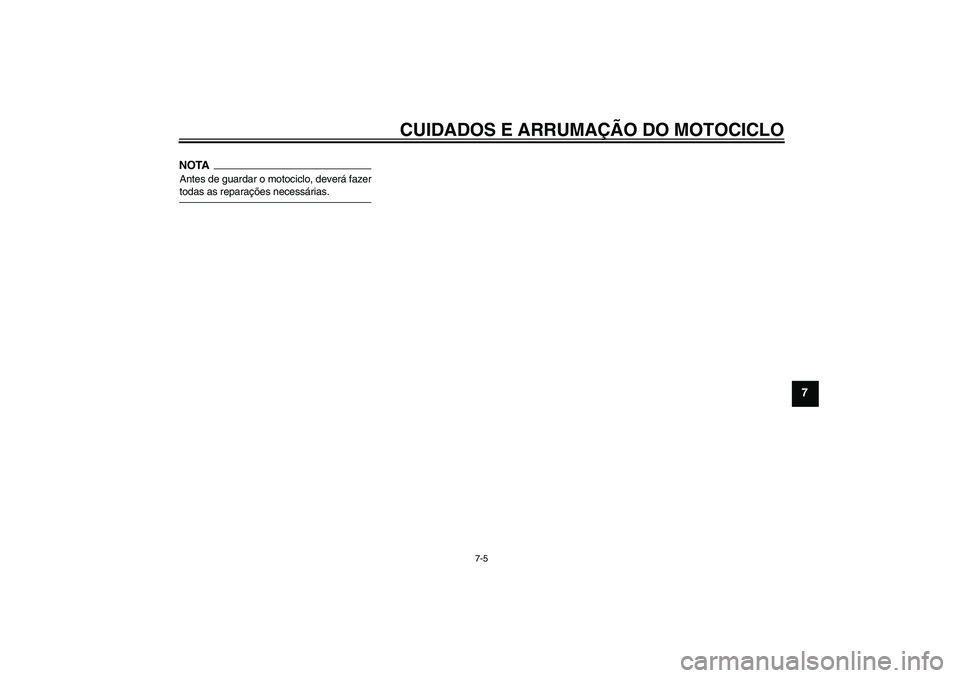

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-5
7
NOTAAntes de guardar o motociclo, deverá fazertodas as reparações necessárias.
U13SP1P0.book Page 5 Monday, July 7, 2008 5:39 PM

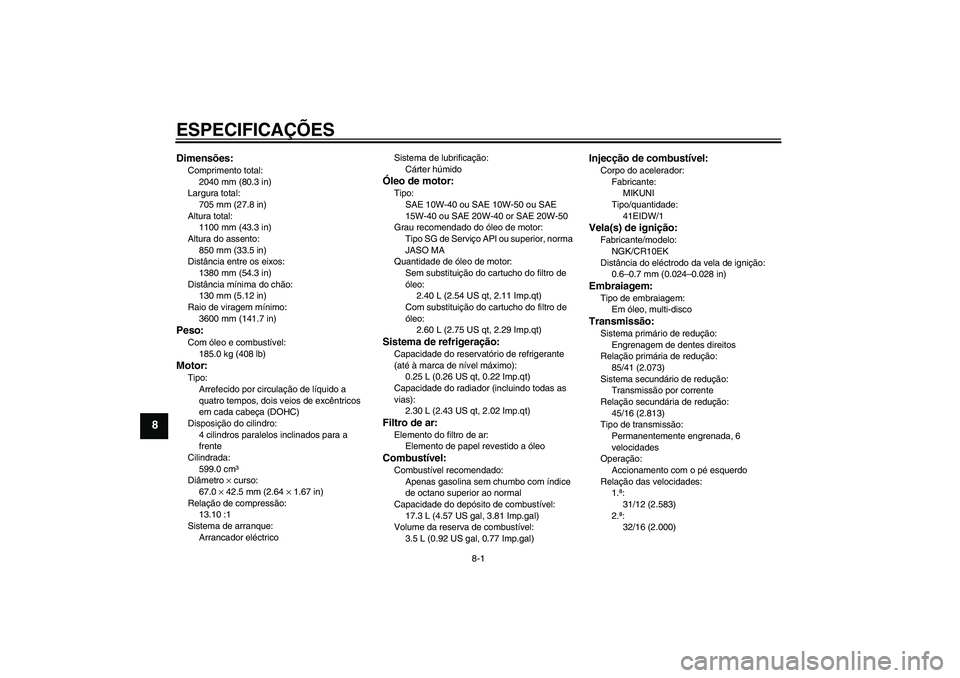

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2040 mm (80.3 in)
Largura total:
705 mm (27.8 in)
Altura total:
1100 mm (43.3 in)
Altura do assento:
850 mm (33.5 in)
Distância entre os eixos:
1380 mm (54.3 in)
Distância mínima do chão:
130 mm (5.12 in)
Raio de viragem mínimo:
3600 mm (141.7 in)Peso:Com óleo e combustível:
185.0 kg (408 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
599.0 cm³
Diâmetro × curso:
67.0 × 42.5 mm (2.64 × 1.67 in)
Relação de compressão:
13.10 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE 10W-40 ou SAE 10W-50 ou SAE
15W-40 ou SAE 20W-40 or SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
2.60 L (2.75 US qt, 2.29 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.30 L (2.43 US qt, 2.02 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Volume da reserva de combustível:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Fabricante:
MIKUNI
Tipo/quantidade:
41EIDW/1Vela(s) de ignição:Fabricante/modelo:
NGK/CR10EK
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
85/41 (2.073)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
45/16 (2.813)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
31/12 (2.583)
2.ª:
32/16 (2.000)
U13SP1P0.book Page 1 Monday, July 7, 2008 5:39 PM

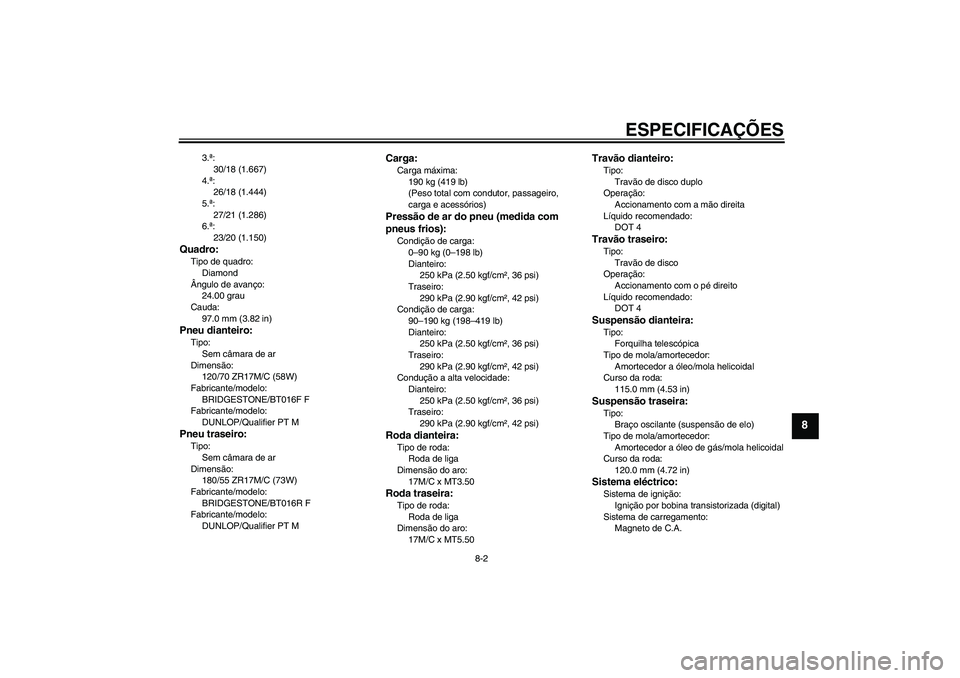

ESPECIFICAÇÕES
8-2
8
3.ª:
30/18 (1.667)
4.ª:
26/18 (1.444)
5.ª:
27/21 (1.286)
6.ª:
23/20 (1.150)
Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
24.00 grau
Cauda:
97.0 mm (3.82 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT016F F
Fabricante/modelo:
DUNLOP/Qualifier PT MPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BT016R F
Fabricante/modelo:
DUNLOP/Qualifier PT M
Carga:Carga máxima:
190 kg (419 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
90–190 kg (198–419 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50
Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
115.0 mm (4.53 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.
U13SP1P0.book Page 2 Monday, July 7, 2008 5:39 PM

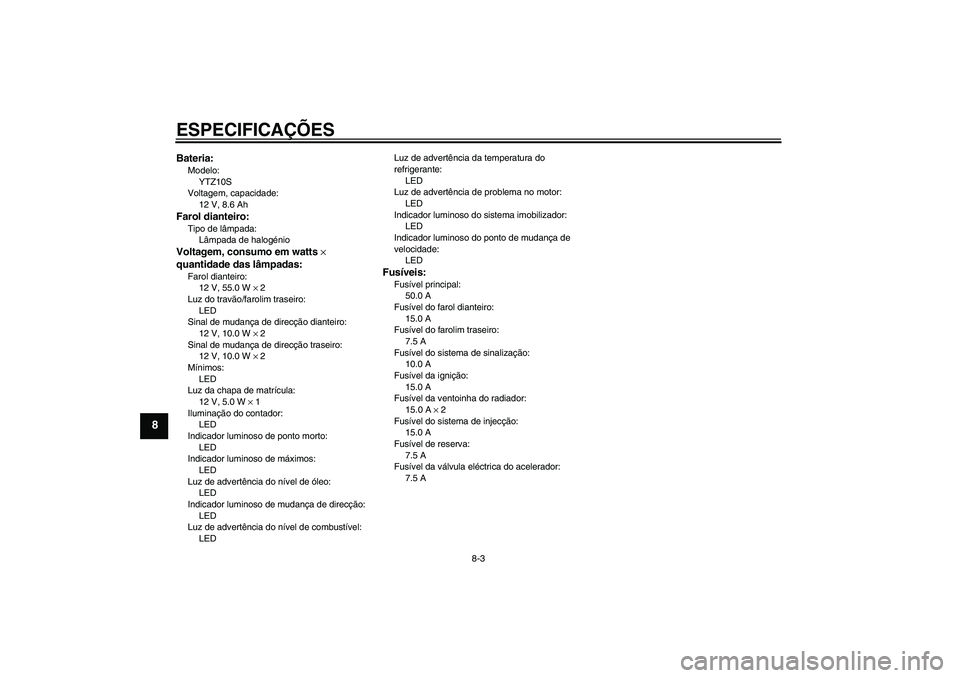

ESPECIFICAÇÕES
8-3
8
Bateria:Modelo:
YTZ10S
Voltagem, capacidade:
12 V, 8.6 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 55.0 W × 2
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
LED
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LEDLuz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Indicador luminoso do sistema imobilizador:
LED
Indicador luminoso do ponto de mudança de
velocidade:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do farolim traseiro:
7.5 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível do sistema de injecção:
15.0 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do acelerador:
7.5 A
U13SP1P0.book Page 3 Monday, July 7, 2008 5:39 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9

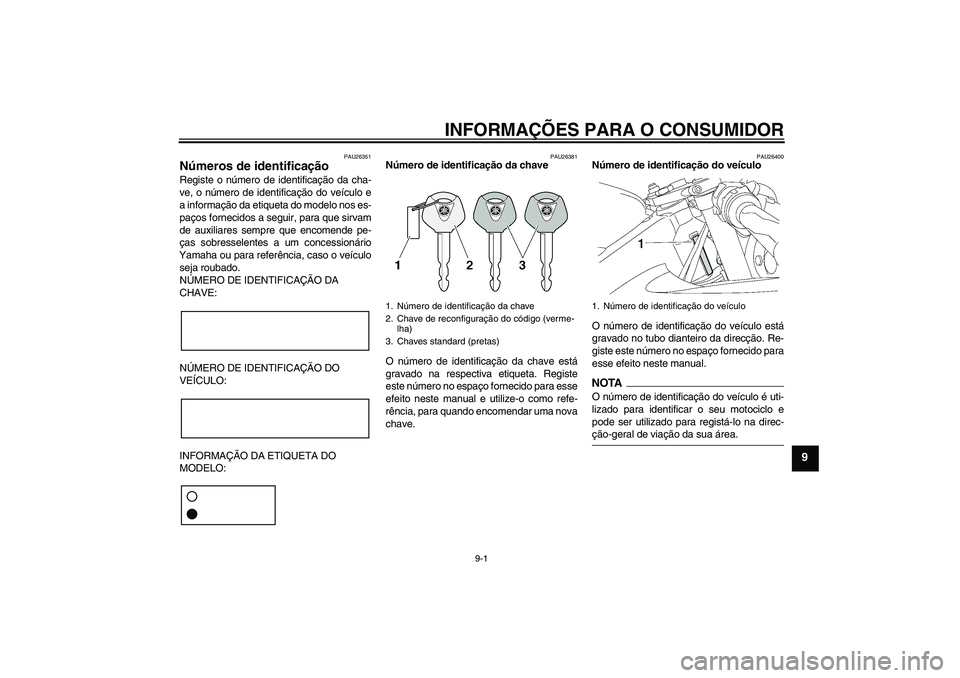

PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U13SP1P0.book Page 1 Monday, July 7, 2008 5:39 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26520

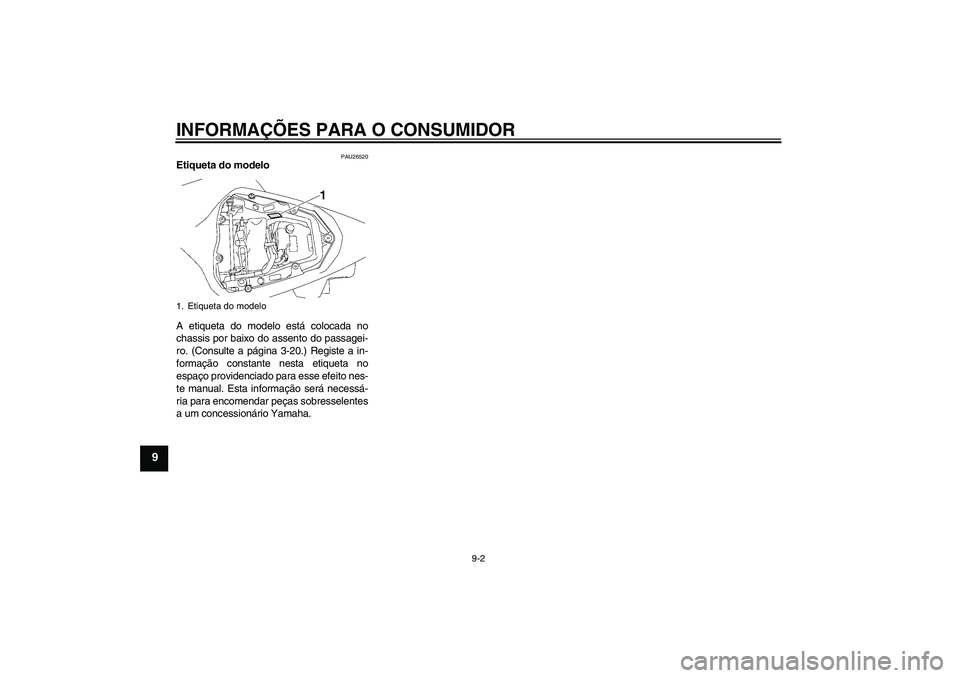

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-20.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.1. Etiqueta do modeloU13SP1P0.book Page 2 Monday, July 7, 2008 5:39 PM

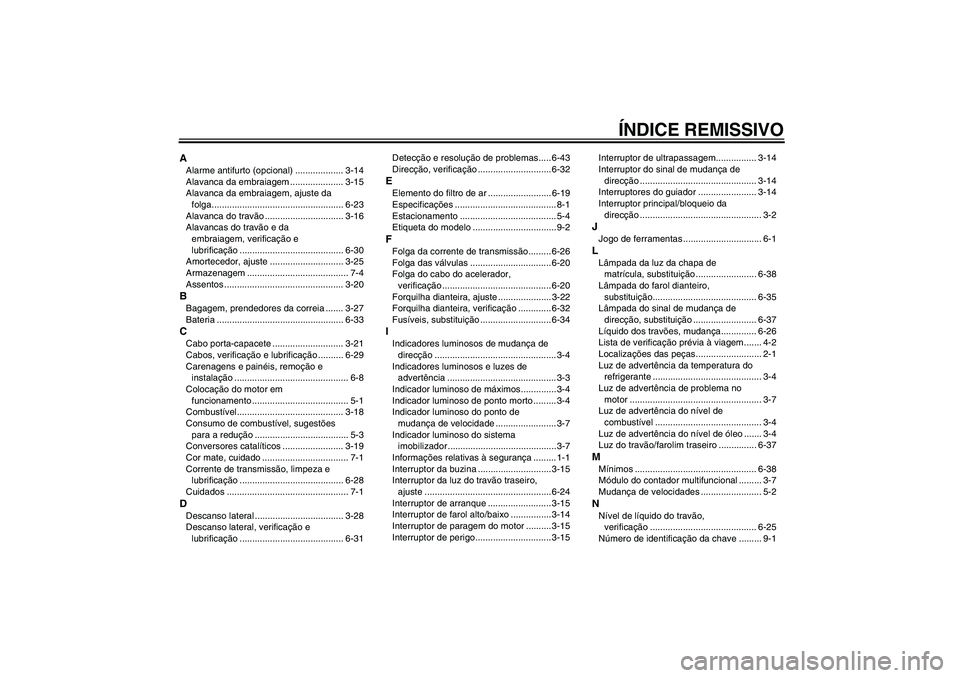

ÍNDICE REMISSIVO
AAlarme antifurto (opcional) ................... 3-14
Alavanca da embraiagem ..................... 3-15
Alavanca da embraiagem, ajuste da
folga.................................................... 6-23
Alavanca do travão ............................... 3-16
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-30
Amortecedor, ajuste ............................. 3-25
Armazenagem ........................................ 7-4
Assentos ............................................... 3-20BBagagem, prendedores da correia ....... 3-27
Bateria .................................................. 6-33CCabo porta-capacete ............................ 3-21
Cabos, verificação e lubrificação .......... 6-29
Carenagens e painéis, remoção e
instalação ............................................. 6-8
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-18
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos ........................ 3-19
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-28
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-28
Descanso lateral, verificação e
lubrificação ......................................... 6-31Detecção e resolução de problemas..... 6-43
Direcção, verificação .............................6-32
EElemento do filtro de ar ......................... 6-19
Especificações ........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-2FFolga da corrente de transmissão......... 6-26
Folga das válvulas ................................ 6-20
Folga do cabo do acelerador,
verificação ........................................... 6-20
Forquilha dianteira, ajuste ..................... 3-22
Forquilha dianteira, verificação ............. 6-32
Fusíveis, substituição ............................ 6-34IIndicadores luminosos de mudança de
direcção ................................................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-3
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do ponto de
mudança de velocidade ........................ 3-7
Indicador luminoso do sistema
imobilizador ........................................... 3-7
Informações relativas à segurança ......... 1-1
Interruptor da buzina .............................3-15
Interruptor da luz do travão traseiro,
ajuste ..................................................6-24
Interruptor de arranque ......................... 3-15
Interruptor de farol alto/baixo ................3-14
Interruptor de paragem do motor .......... 3-15
Interruptor de perigo.............................. 3-15Interruptor de ultrapassagem................ 3-14
Interruptor do sinal de mudança de
direcção .............................................. 3-14
Interruptores do guiador ....................... 3-14
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-38
Lâmpada do farol dianteiro,
substituição......................................... 6-35
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-37
Líquido dos travões, mudança.............. 6-26
Lista de verificação prévia à viagem....... 4-2
Localizações das peças.......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-4
Luz de advertência de problema no
motor .................................................... 3-7
Luz de advertência do nível de
combustível .......................................... 3-4
Luz de advertência do nível de óleo ....... 3-4
Luz do travão/farolim traseiro ............... 6-37MMínimos ................................................ 6-38
Módulo do contador multifuncional ......... 3-7
Mudança de velocidades ........................ 5-2NNível de líquido do travão,
verificação .......................................... 6-25
Número de identificação da chave ......... 9-1
U13SP1P0.book Page 1 Monday, July 7, 2008 5:39 PM

ÍNDICE REMISSIVONúmero de identificação do veículo ........ 9-1
Números de identificação ....................... 9-1OÓleo do motor e cartucho do filtro de
óleo ..................................................... 6-13PPastilhas dos travões da frente e de
trás, verificação .................................. 6-24
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-29
Pedal de mudança de velocidades ....... 3-16
Pedal do travão ..................................... 3-17
Pivôs do braço oscilante,
lubrificação ......................................... 6-31
Pneus .................................................... 6-20
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-29RRefrigerante .......................................... 6-16
Roda (dianteira) .................................... 6-39
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-23
Roda (traseira) ...................................... 6-41
Rolamentos de roda, verificação .......... 6-33SSistema de corte do circuito de
ignição ................................................ 3-29
Sistema EXUP ...................................... 3-28
Sistema imobilizador ............................... 3-1
Suporte do motociclo ............................ 6-39TTabela de lubrificação e manutenção
periódica ............................................... 6-3Tabelas de detecção e resolução de
problemas .......................................... 6-44
Tampa do depósito de combustível...... 3-17
Tubo de respiração/descarga do
depósito de combustível .................... 3-19
VVelas de ignição, verificação ................ 6-12
Velocidade de ralenti do motor,
verificação .......................................... 6-19
U13SP1P0.book Page 2 Monday, July 7, 2008 5:39 PM

U13SP1P0.book Page 3 Monday, July 7, 2008 5:39 PM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.07
DIC183
