ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
FAU17241

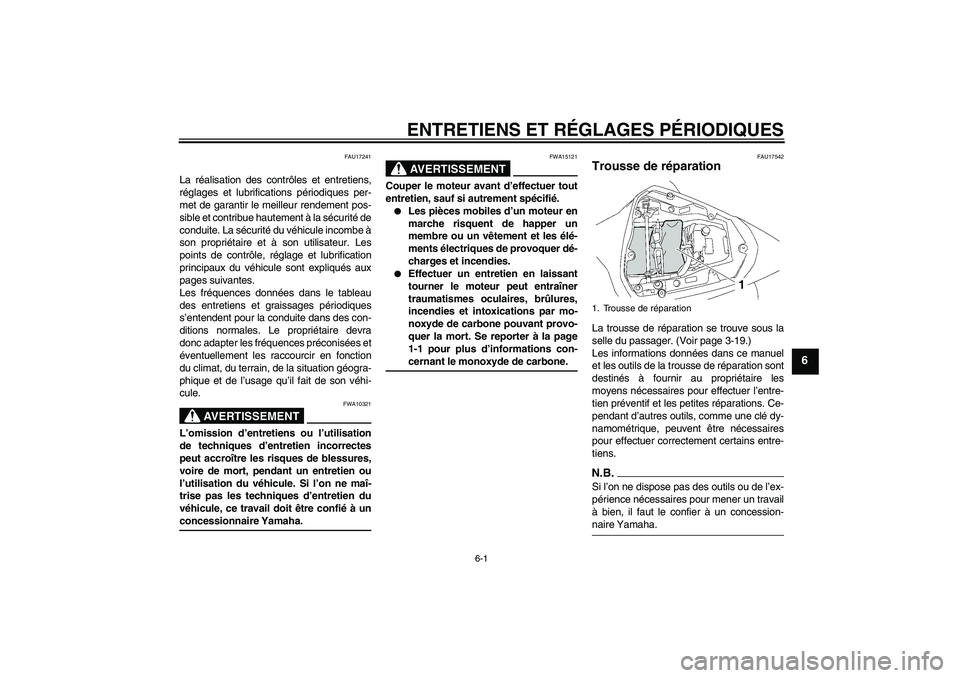

La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité du véhicule incombe à
son propriétaire et à son utilisateur. Les
points de contrôle, réglage et lubrification
principaux du véhicule sont expliqués aux
pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc adapter les fréquences préconisées et
éventuellement les raccourcir en fonction
du climat, du terrain, de la situation géogra-
phique et de l’usage qu’il fait de son véhi-
cule.
AVERTISSEMENT
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à unconcessionnaire Yamaha.
AVERTISSEMENT
FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.

Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.


Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-1 pour plus d’informations con-cernant le monoxyde de carbone.
FAU17542
Trousse de réparation La trousse de réparation se trouve sous la
selle du passager. (Voir page 3-19.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-naire Yamaha.1. Trousse de réparation
U13SF1F0.book Page 1 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU1770A

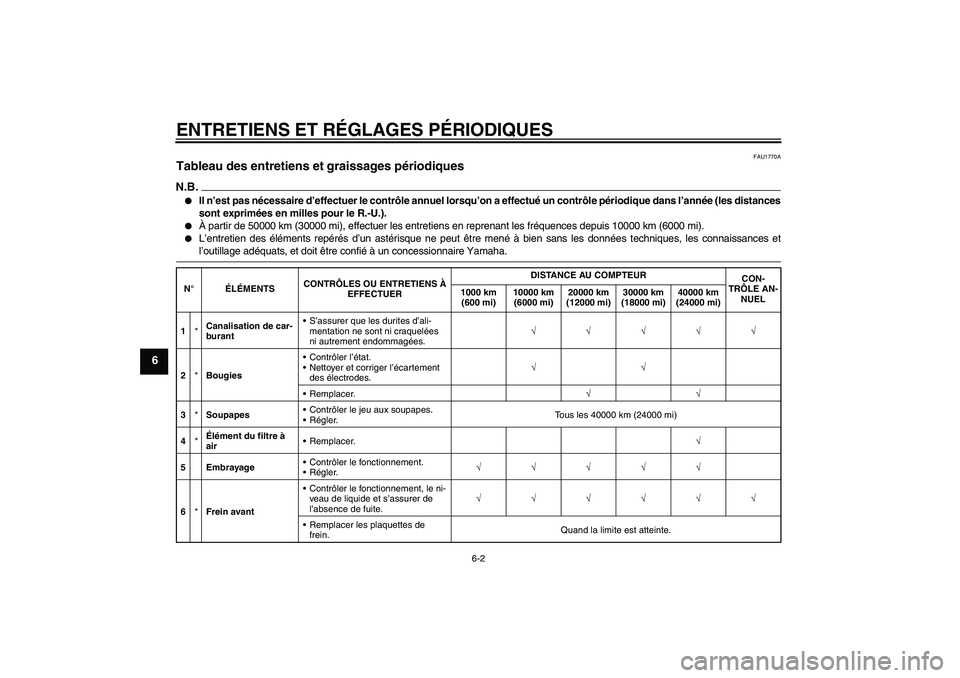

Tableau des entretiens et graissages périodiques N.B.

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).


À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2*BougiesContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 40000 km (24000 mi)
4*Élément du filtre à
airRemplacer.√
5 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
6*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
U13SF1F0.book Page 2 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6

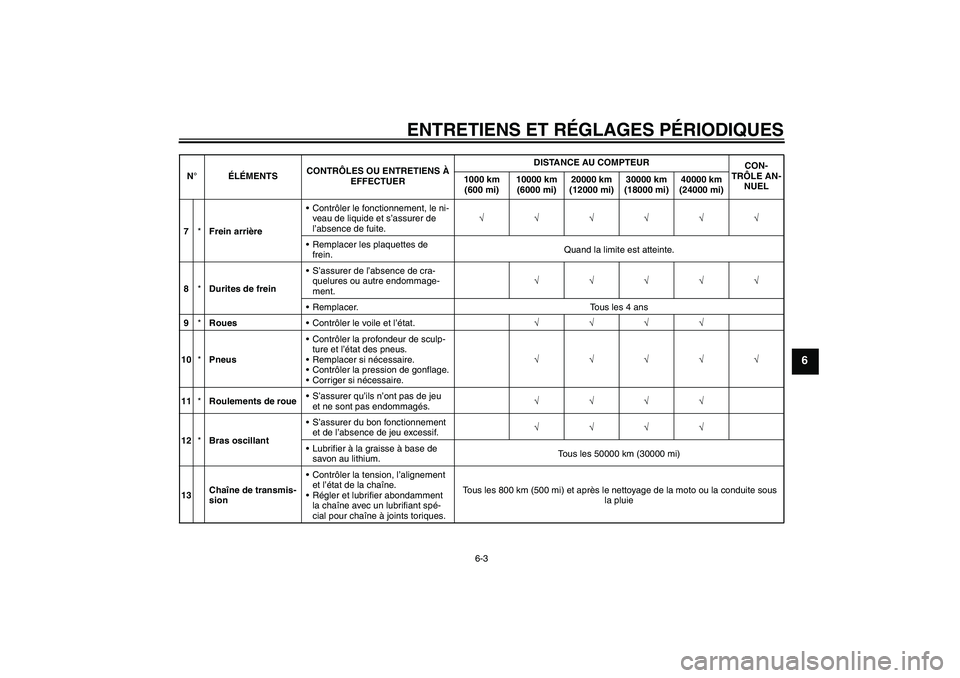

7*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
8*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
13Chaîne de transmis-
sionContrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques. Tous les 800 km (500 mi) et après le nettoyage de la moto ou la conduite sous
la pluie N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SF1F0.book Page 3 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6

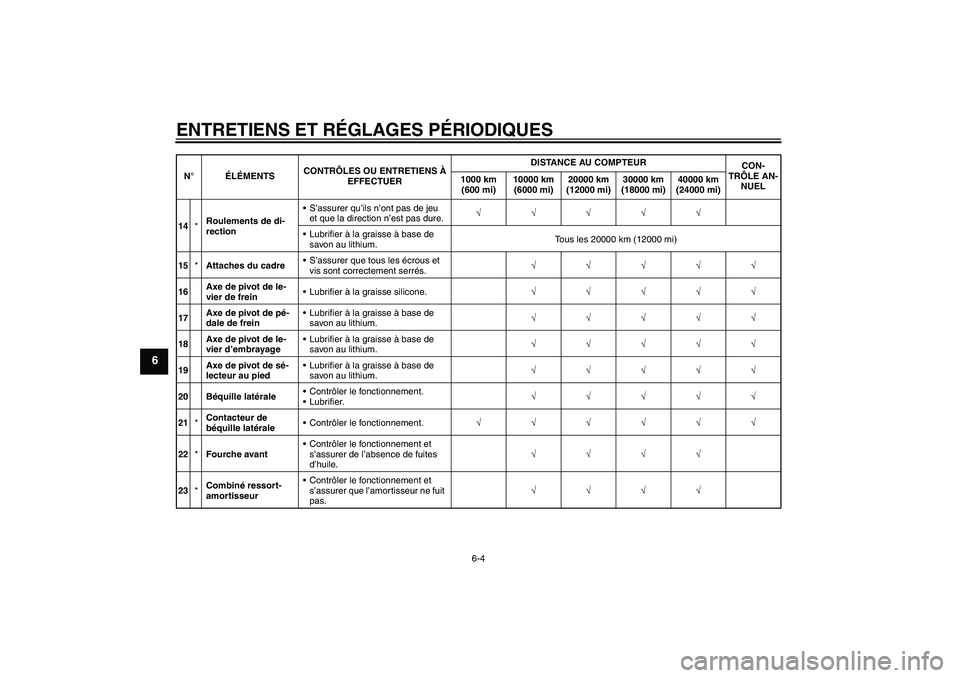

14*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
15*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
16Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
17Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
18Axe de pivot de le-
vier d’embrayageLubrifier à la graisse à base de
savon au lithium.√√√√√
19Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√
20 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√√
21*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
22*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
23*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SF1F0.book Page 4 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6

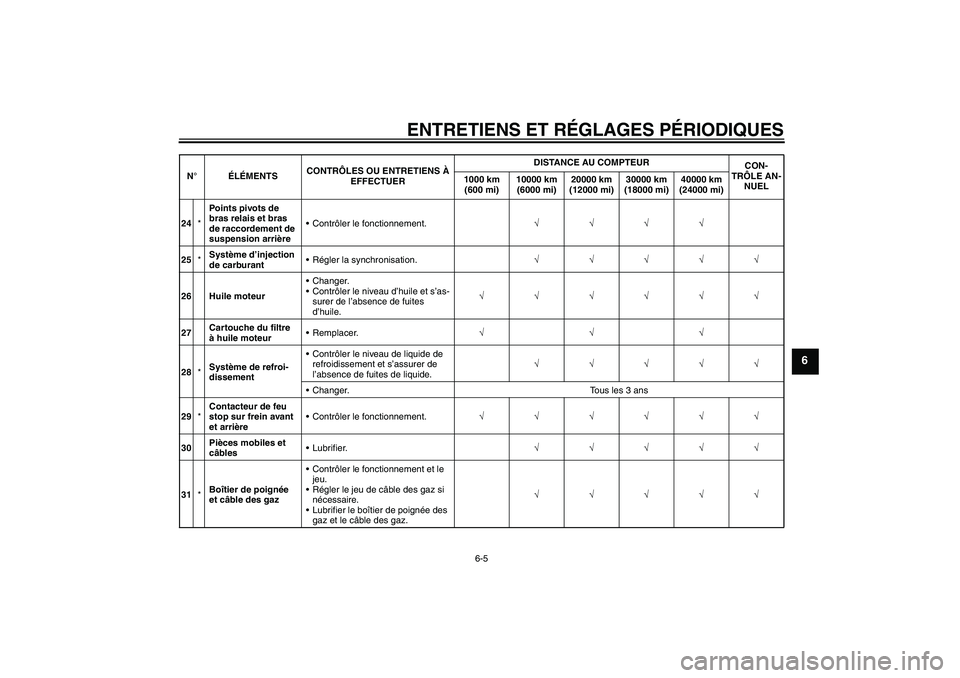

24*Points pivots de
bras relais et bras
de raccordement de
suspension arrièreContrôler le fonctionnement.√√√√
25*Système d’injection
de carburantRégler la synchronisation.√√√√√
26 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
27Cartouche du filtre
à huile moteurRemplacer.√√√
28*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
29*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
30Pièces mobiles et
câblesLubrifier.√√√√√
31*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SF1F0.book Page 5 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
FAU18680
N.B.

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.

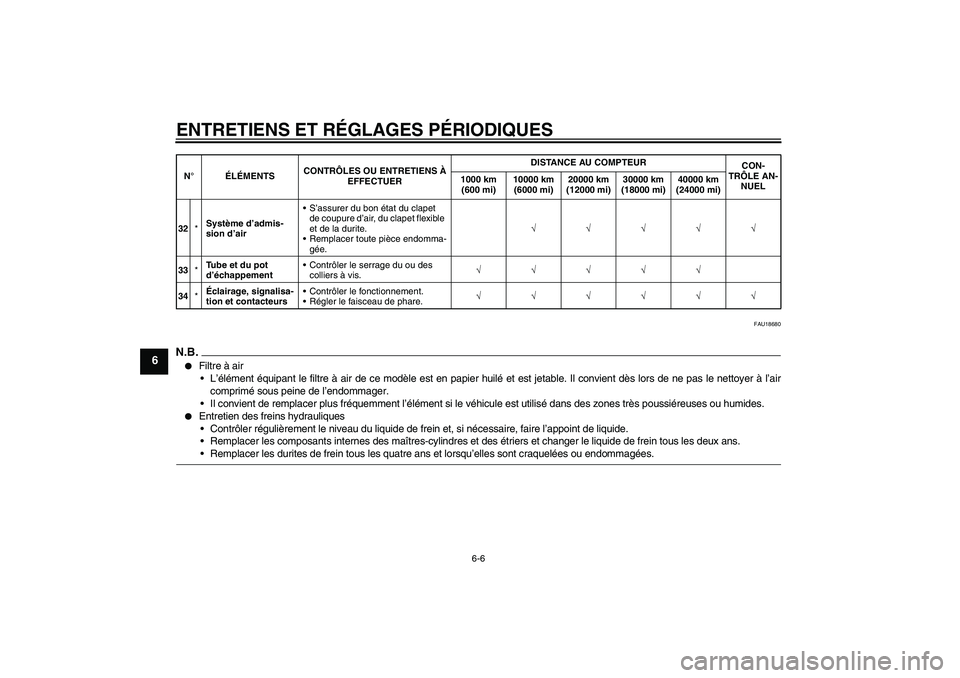

Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
32*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Remplacer toute pièce endomma-
gée.√√√√√
33*Tube et du pot
d’échappementContrôler le serrage du ou des
colliers à vis.√√√√√
34*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SF1F0.book Page 6 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU18712

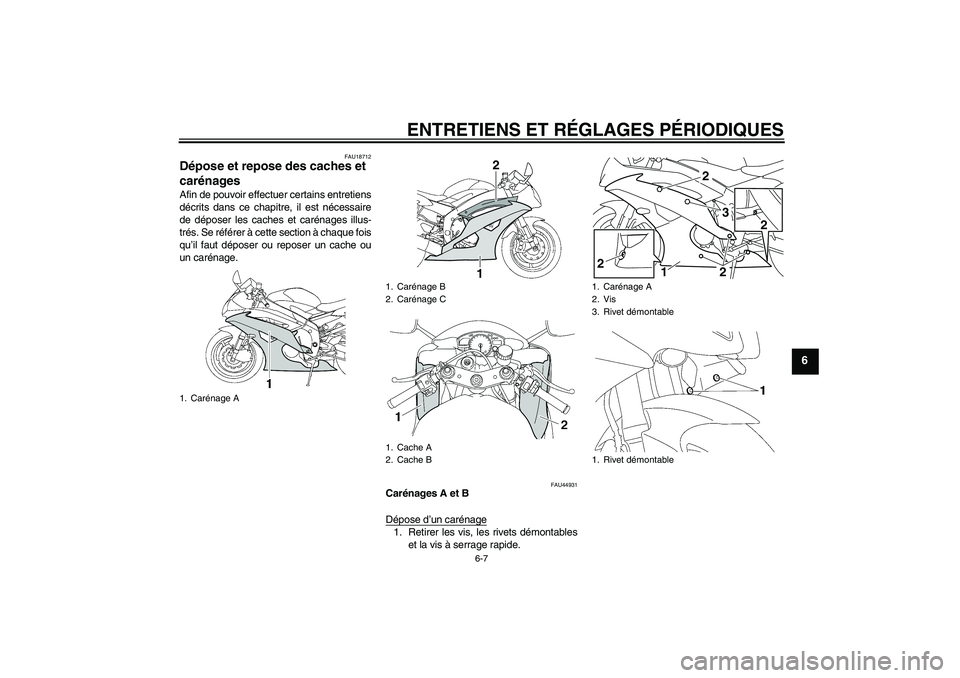

Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU44931
Carénages A et B
Dépose d’un carénage1. Retirer les vis, les rivets démontables
et la vis à serrage rapide.
1. Carénage A
1. Carénage B
2. Carénage C
1. Cache A
2. Cache B
2
1
1. Carénage A
2. Vis
3. Rivet démontable
1. Rivet démontable
2
3
12
2
2
U13SF1F0.book Page 7 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6

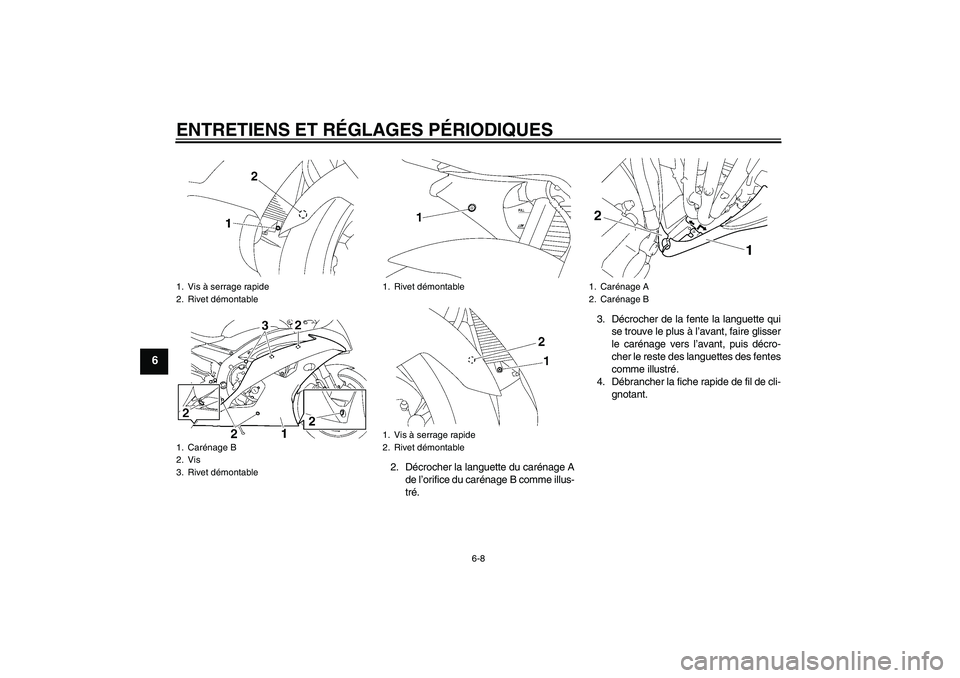

2. Décrocher la languette du carénage A
de l’orifice du carénage B comme illus-
tré.3. Décrocher de la fente la languette qui
se trouve le plus à l’avant, faire glisser
le carénage vers l’avant, puis décro-
cher le reste des languettes des fentes
comme illustré.
4. Débrancher la fiche rapide de fil de cli-
gnotant.
1. Vis à serrage rapide
2. Rivet démontable
1. Carénage B
2. Vis
3. Rivet démontable
1. Rivet démontable
1. Vis à serrage rapide
2. Rivet démontable
1. Carénage A
2. Carénage B
U13SF1F0.book Page 8 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6

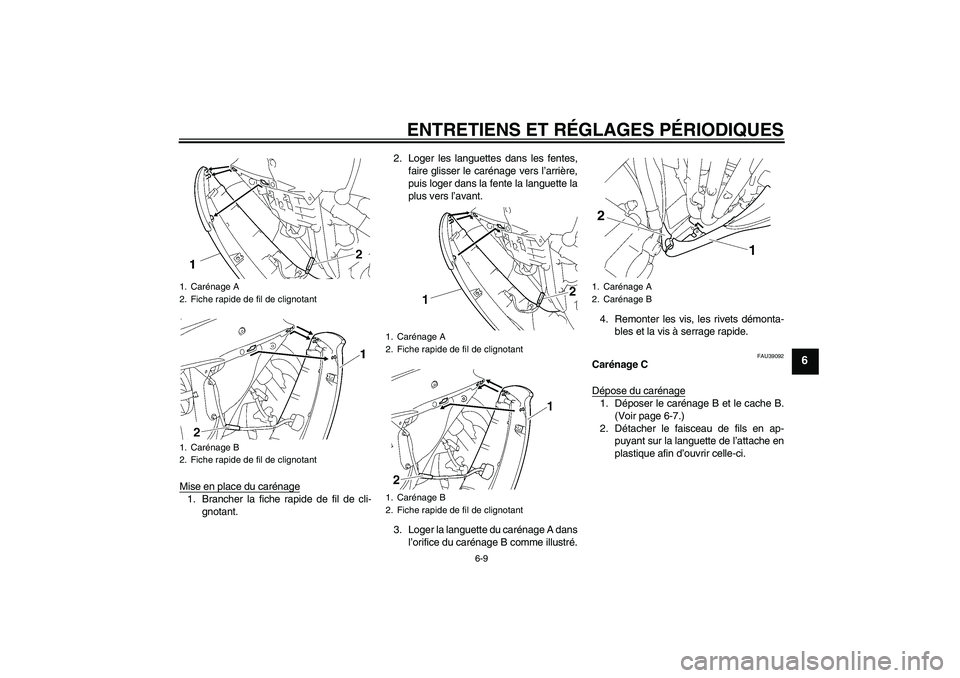

Mise en place du carénage1. Brancher la fiche rapide de fil de cli-
gnotant.2. Loger les languettes dans les fentes,
faire glisser le carénage vers l’arrière,
puis loger dans la fente la languette la
plus vers l’avant.
3. Loger la languette du carénage A dans
l’orifice du carénage B comme illustré.4. Remonter les vis, les rivets démonta-
bles et la vis à serrage rapide.
FAU39092
Carénage C
Dépose du carénage1. Déposer le carénage B et le cache B.
(Voir page 6-7.)
2. Détacher le faisceau de fils en ap-
puyant sur la languette de l’attache en
plastique afin d’ouvrir celle-ci.
1. Carénage A
2. Fiche rapide de fil de clignotant
1. Carénage B
2. Fiche rapide de fil de clignotant
1. Carénage A
2. Fiche rapide de fil de clignotant
1. Carénage B
2. Fiche rapide de fil de clignotant
1. Carénage A
2. Carénage B
U13SF1F0.book Page 9 Friday, July 4, 2008 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

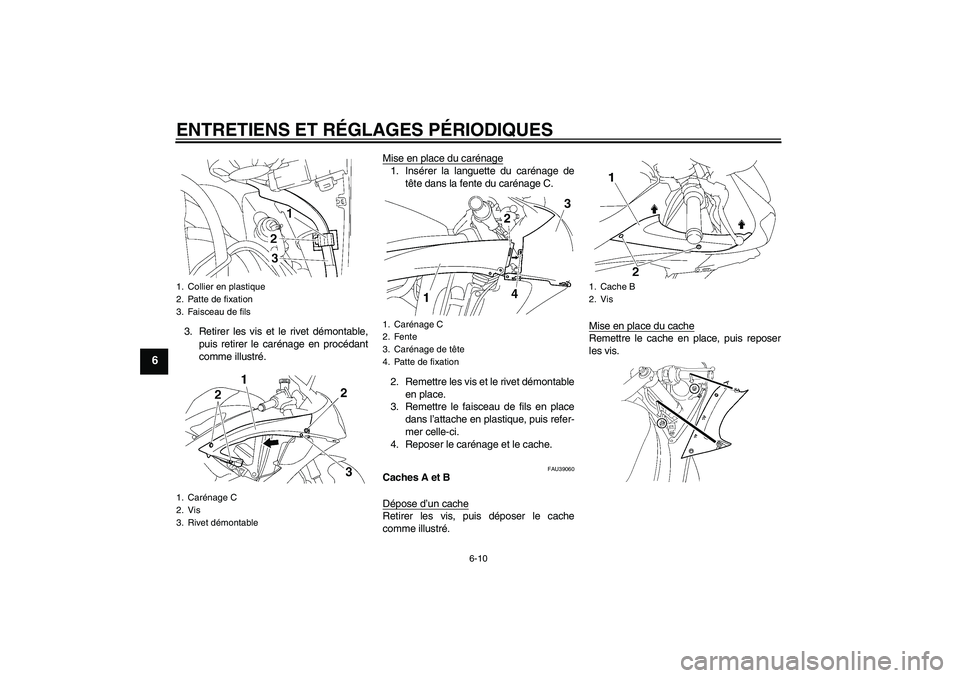

3. Retirer les vis et le rivet démontable,
puis retirer le carénage en procédant
comme illustré.Mise en place du carénage
1. Insérer la languette du carénage de
tête dans la fente du carénage C.
2. Remettre les vis et le rivet démontable
en place.
3. Remettre le faisceau de fils en place
dans l’attache en plastique, puis refer-
mer celle-ci.
4. Reposer le carénage et le cache.
FAU39060
Caches A et B
Dépose d’un cacheRetirer les vis, puis déposer le cache
comme illustré.Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
1. Collier en plastique
2. Patte de fixation
3. Faisceau de fils
1. Carénage C
2. Vis
3. Rivet démontable
1. Carénage C
2. Fente
3. Carénage de tête
4. Patte de fixation
1. Cache B
2. Vis
U13SF1F0.book Page 10 Friday, July 4, 2008 9:23 AM
