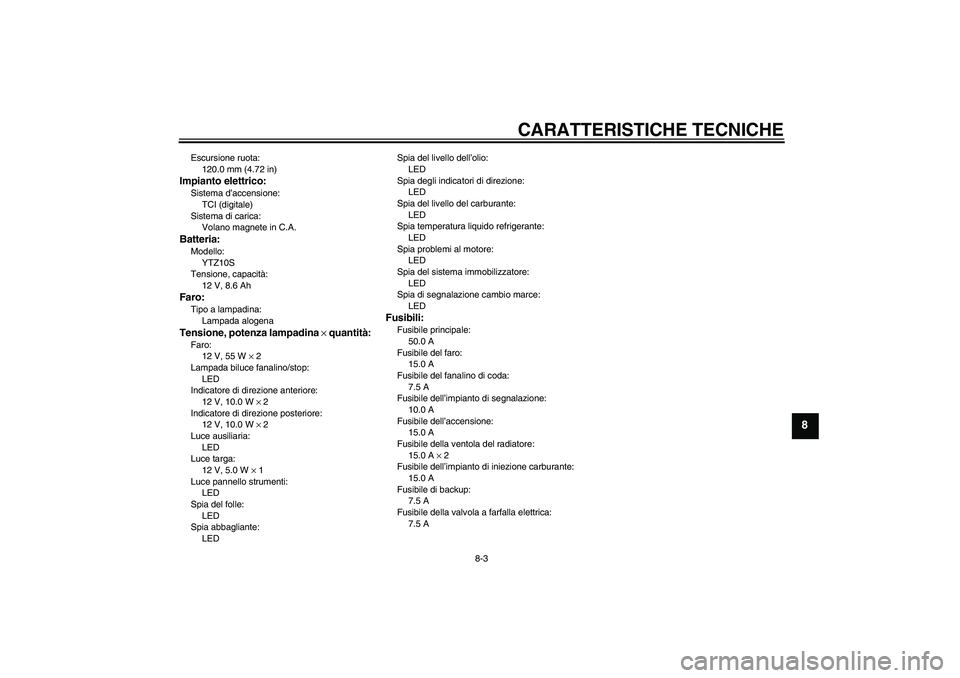

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
120.0 mm (4.72 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
LED
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LEDSpia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U13SH2H0.book Page 3 Tuesday, August 4, 2009 9:39 AM

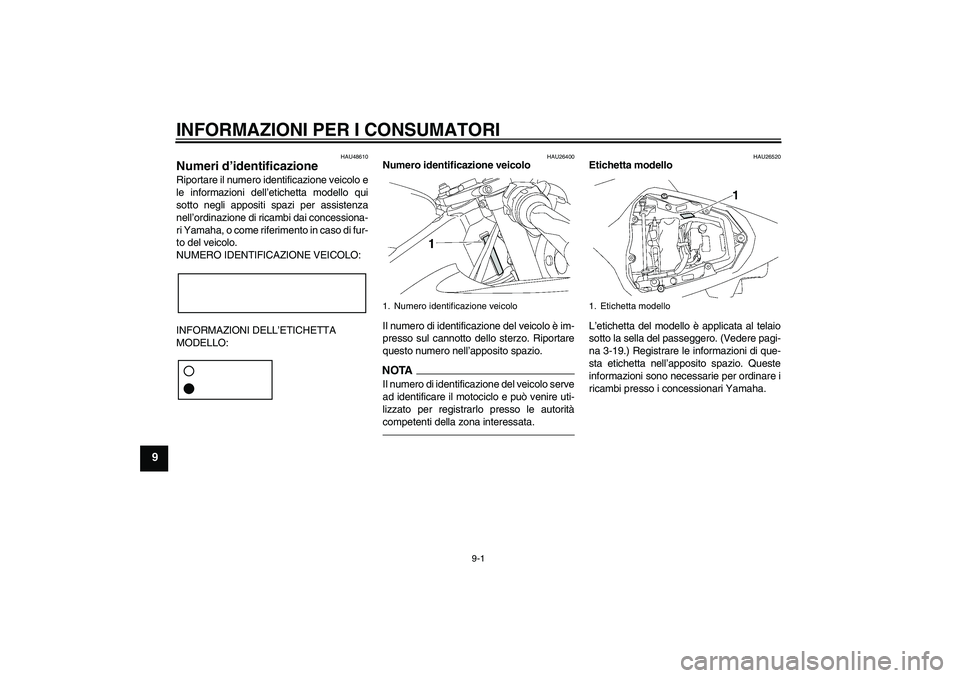

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48610
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-19.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U13SH2H0.book Page 1 Tuesday, August 4, 2009 9:39 AM

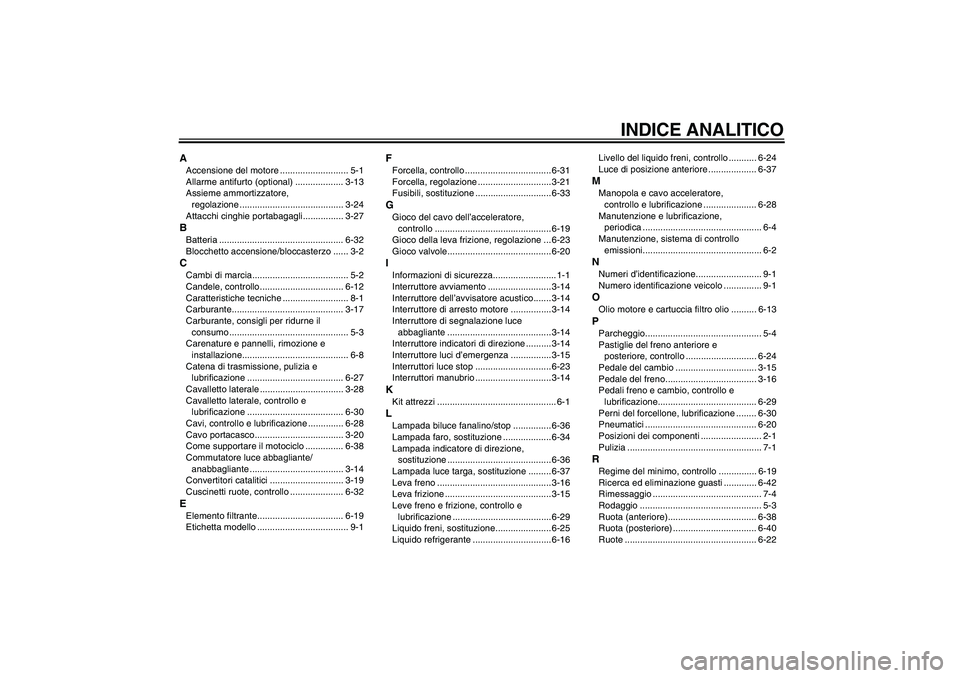

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-13
Assieme ammortizzatore,
regolazione ......................................... 3-24
Attacchi cinghie portabagagli................ 3-27BBatteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-12
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-17
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-8
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-27
Cavalletto laterale ................................. 3-28
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-30
Cavi, controllo e lubrificazione .............. 6-28
Cavo portacasco................................... 3-20
Come supportare il motociclo ............... 6-38
Commutatore luce abbagliante/
anabbagliante ..................................... 3-14
Convertitori catalitici ............................. 3-19
Cuscinetti ruote, controllo ..................... 6-32EElemento filtrante.................................. 6-19
Etichetta modello .................................... 9-1
FForcella, controllo .................................. 6-31
Forcella, regolazione ............................. 3-21
Fusibili, sostituzione .............................. 6-33GGioco del cavo dell’acceleratore,
controllo .............................................. 6-19
Gioco della leva frizione, regolazione ... 6-23
Gioco valvole......................................... 6-20IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-14
Interruttore dell’avvisatore acustico....... 3-14
Interruttore di arresto motore ................3-14
Interruttore di segnalazione luce
abbagliante ......................................... 3-14
Interruttore indicatori di direzione .......... 3-14
Interruttore luci d’emergenza ................ 3-15
Interruttori luce stop .............................. 6-23
Interruttori manubrio .............................. 3-14KKit attrezzi ............................................... 6-1LLampada biluce fanalino/stop ............... 6-36
Lampada faro, sostituzione ................... 6-34
Lampada indicatore di direzione,
sostituzione ......................................... 6-36
Lampada luce targa, sostituzione ......... 6-37
Leva freno ............................................. 3-16
Leva frizione .......................................... 3-15
Leve freno e frizione, controllo e
lubrificazione .......................................6-29
Liquido freni, sostituzione...................... 6-25
Liquido refrigerante ...............................6-16Livello del liquido freni, controllo ........... 6-24
Luce di posizione anteriore ................... 6-37
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-28
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni............................................... 6-2NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio .......... 6-13PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-24
Pedale del cambio ................................ 3-15
Pedale del freno.................................... 3-16
Pedali freno e cambio, controllo e
lubrificazione....................................... 6-29
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-20
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-19
Ricerca ed eliminazione guasti ............. 6-42
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-38
Ruota (posteriore) ................................. 6-40
Ruote .................................................... 6-22
U13SH2H0.book Page 1 Tuesday, August 4, 2009 9:39 AM

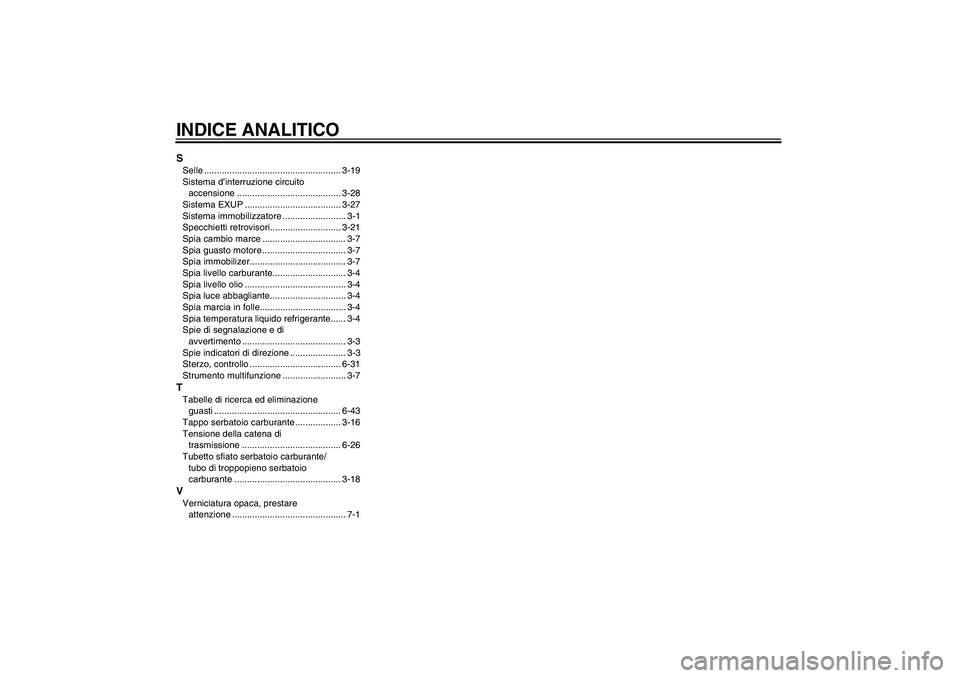

INDICE ANALITICOSSelle ...................................................... 3-19
Sistema d’interruzione circuito
accensione ......................................... 3-28
Sistema EXUP ...................................... 3-27
Sistema immobilizzatore ......................... 3-1
Specchietti retrovisori............................ 3-21
Spia cambio marce ................................. 3-7
Spia guasto motore ................................. 3-7
Spia immobilizer...................................... 3-7
Spia livello carburante............................. 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-31
Strumento multifunzione ......................... 3-7TTabelle di ricerca ed eliminazione
guasti .................................................. 6-43
Tappo serbatoio carburante .................. 3-16
Tensione della catena di
trasmissione ....................................... 6-26
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-18VVerniciatura opaca, prestare
attenzione ............................................. 7-1
