radiator YAMAHA YZF-R6 2012 Instructieboekje (in Dutch)

BESCHRIJVING
2-2
2
DAU10420

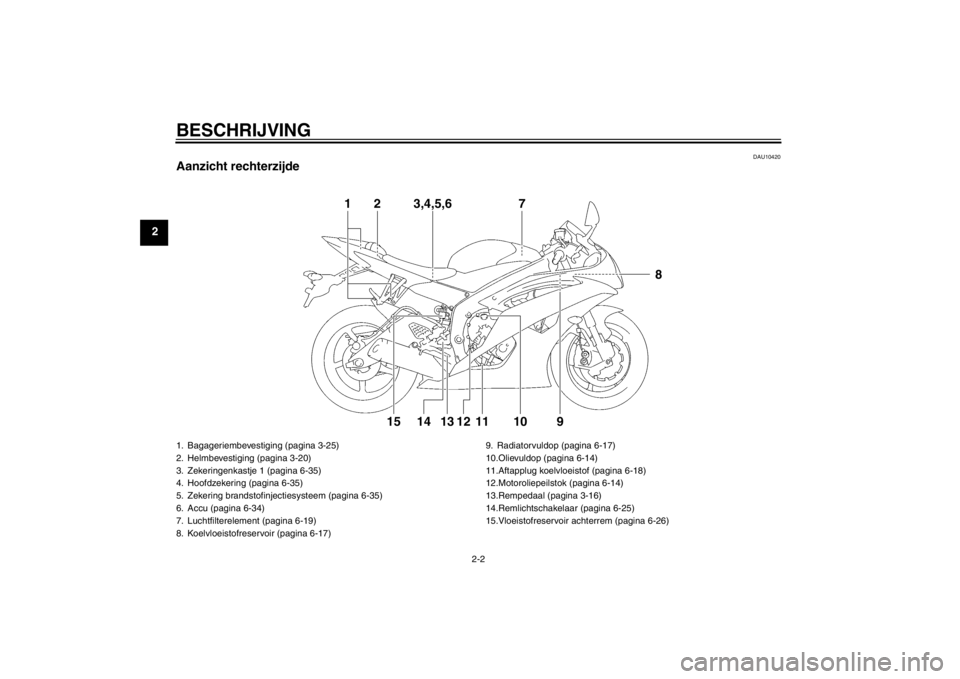

Aanzicht rechterzijde
1
2
3,4,5,6
710
9
8
11
12
13
14
15
1. Bagageriembevestiging (pagina 3-25)
2. Helmbevestiging (pagina 3-20)
3. Zekeringenkastje 1 (pagina 6-35)
4. Hoofdzekering (pagina 6-35)
5. Zekering brandstofinjectiesysteem (pagina 6-35)
6. Accu (pagina 6-34)
7. Luchtfilterelement (pagina 6-19)
8. Koelvloeistofreservoir (pagina 6-17)9. Radiatorvuldop (pagina 6-17)
10.Olievuldop (pagina 6-14)
11.Aftapplug koelvloeistof (pagina 6-18)
12.Motoroliepeilstok (pagina 6-14)
13.Rempedaal (pagina 3-16)
14.Remlichtschakelaar (pagina 6-25)
15.Vloeistofreservoir achterrem (pagina 6-26)U1JSD0D0.book Page 2 Thursday, July 28, 2011 2:34 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.OPMERKING●
Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.
●
Als de motor oververhit raakt, staan op
pagina 6-46 nadere instructies ver-
meld.
U1JSD0D0.book Page 5 Thursday, July 28, 2011 2:34 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU39087
Controleren van het koelvloeistofniveau1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKING●
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.
●
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau inhet reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, verwijder dan paneel B
om bij het koelvloeistofreservoir te ko-
men. (Zie pagina 6-9.)
4. Verwijder de dop van het koelvloei- stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
WAARSCHUWING! Verwijder alleen de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge- bruik geen hard water of zout water,
dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
5. Monteer het paneel.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1JSD0D0.book Page 17 Thursday, July 28, 2011 2:34 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU39004
Om de koelvloeistof te verversen1. Zet de machine op een vlakke onder- grond en laat het motorblok indien no-
dig afkoelen.
2. Verwijder de stroomlijnpanelen B en
C. (Zie pagina 6-9.)
3. Schuif een opvangbak onder de motor om de gebruikte koelvloeistof op te
vangen.
4. Verwijder de radiatorvuldop. WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10381]
5. Verwijder de aftapplug voor koelvloei-stof en de pakking om het koelsys-
teem af te tappen.
6. Verplaats de slangklem in de getoon- de richting, en ontkoppel dan de radia-
torslang om de radiator te legen. 7. Verwijder het koelvloeistofreservoir
door de bouten los te halen.
8. Verwijder de dop van het koelvloei-
stofreservoir en keer dan het koelvloei-
stofreservoir ondersteboven om het
leeg te maken. 9. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
10. Monteer het koelvloeistofreservoir
door de bouten aan te brengen.
11. Sluit de radiatorslang aan, en zet de slangklem daarna weer terug in de
oorspronkelijke positie.
12. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment.1. Radiatorvuldop
1. Aftapplug koelvloeistof
2. Pakking
3. Radiatorslang
4. Slangklem
1
4
3
2
1. Dop koelvloeistofreservoir
2. Koelvloeistofreservoir
3. BoutAanhaalmoment:Aftapplug koelvloeistof:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
3
U1JSD0D0.book Page 18 Thursday, July 28, 2011 2:34 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
13. Giet de aanbevolen koelvloeistof in hetreservoir tot aan de merkstreep voor
maximumniveau en breng dan de dop
van het koelvloeistofreservoir aan.
14. Giet de aanbevolen koelvloeistof in de
radiator totdat deze vol is.
15. Breng de radiatorvuldop aan, start de motor, laat deze een paar minuten sta-
tionair draaien en zet hem dan uit.
16. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koelvloei-
stof bij tot het niveau boven in de radia-
tor staat en breng dan de
radiatorvuldop aan. 17. Start de motor en controleer dan of er-
gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
18. Breng de stroomlijnpanelen aan.
DAU36764
Luchtfilterelement Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
Mengverhouding antivries/water: 1:1
Aanbevolen antivries: Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof: Inhoud radiator (inclusief alle leidin-
gen):2.30 L (2.43 US qt, 2.02 Imp.qt)
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1JSD0D0.book Page 19 Thursday, July 28, 2011 2:34 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
4. Controleer na installatie of de accuka-bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU23706

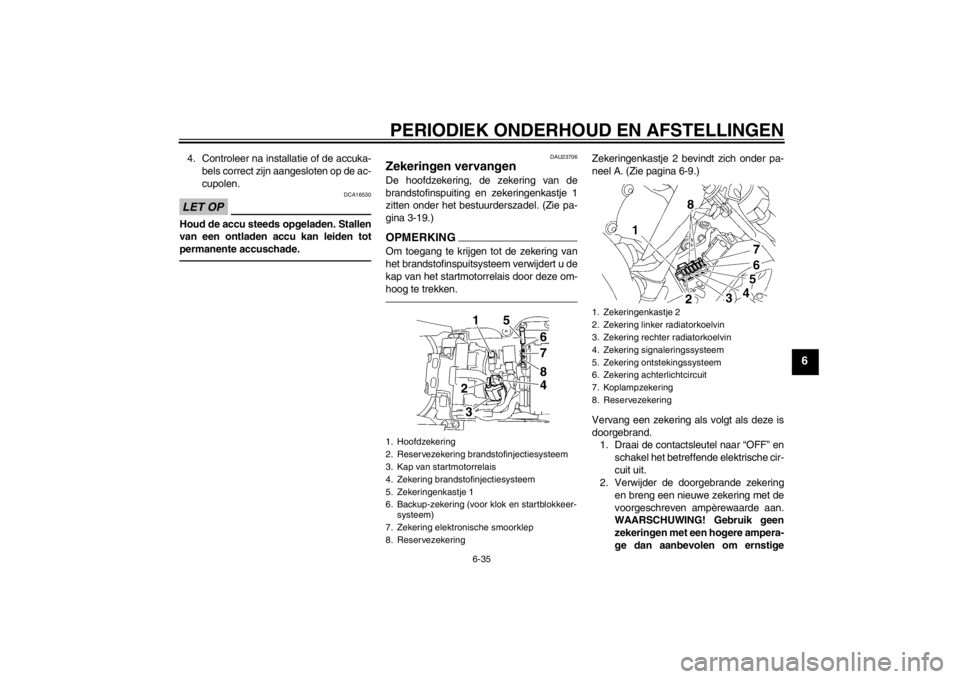

Zekeringen vervangen De hoofdzekering, de zekering van de
brandstofinspuiting en zekeringenkastje 1
zitten onder het bestuurderszadel. (Zie pa-
gina 3-19.)OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinspuitsysteem verwijdert u de
kap van het startmotorrelais door deze om-
hoog te trekken.
Zekeringenkastje 2 bevindt zich onder pa-
neel A. (Zie pagina 6-9.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
1. Hoofdzekering
2. Reservezekering brandstofinjectiesysteem
3. Kap van startmotorrelais
4. Zekering brandstofinjectiesysteem
5. Zekeringenkastje 1
6. Backup-zekering (voor klok en startblokkeer- systeem)
7. Zekering elektronische smoorklep
8. Reservezekering
2
1
5
6
3
748
1. Zekeringenkastje 2
2. Zekering linker radiatorkoelvin
3. Zekering rechter radiatorkoelvin
4. Zekering signaleringssysteem
5. Zekering ontstekingssysteem
6. Zekering achterlichtcircuit
7. Koplampzekering
8. Reservezekering
U1JSD0D0.book Page 35 Thursday, July 28, 2011 2:34 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
schade aan het elektrische systeem
en mogelijk brand te voorkomen.[DWA15131]
3. Draai de contactsleutel naar “ON” enschakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU39013

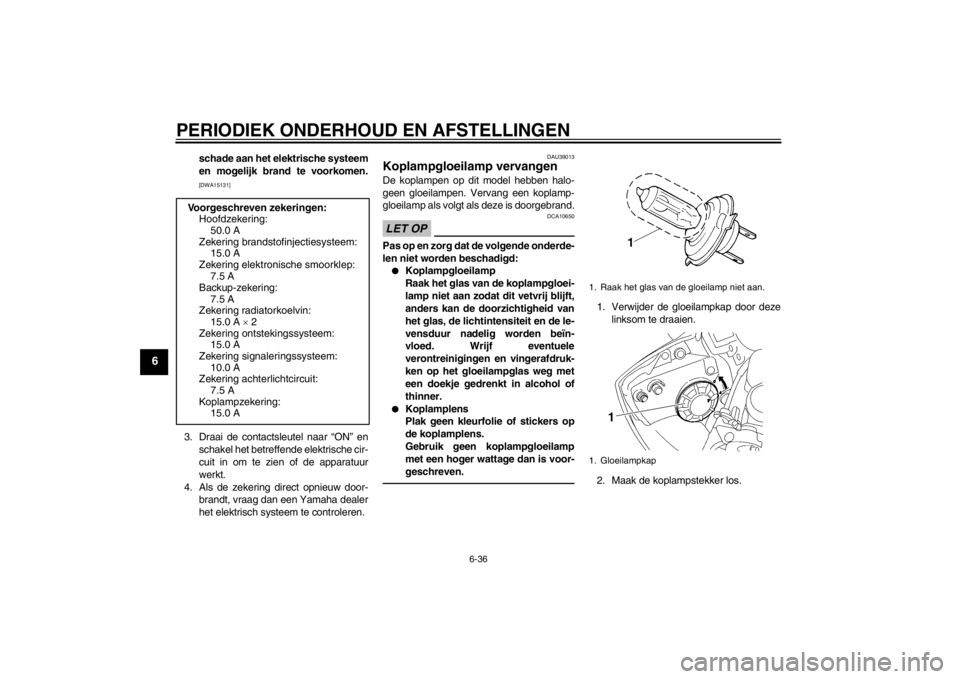

Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:●
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.
●
Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Verwijder de gloeilampkap door deze
linksom te draaien.
2. Maak de koplampstekker los.
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Zekering brandstofinjectiesysteem: 15.0 A
Zekering elektronische smoorklep: 7.5 A
Backup-zekering:
7.5 A
Zekering radiatorkoelvin: 15.0 A  2
Zekering ontstekingssysteem: 15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering achterlichtcircuit: 7.5 A
Koplampzekering: 15.0 A1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
1
U1JSD0D0.book Page 36 Thursday, July 28, 2011 2:34 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-46
6
Oververhitte motor
WAARSCHUWING
DWAT1040
●
Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
●
Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-
om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U1JSD0D0.book Page 46 Thursday, July 28, 2011 2:34 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:2040 mm (80.3 in)
Totale breedte:
705 mm (27.8 in)
Totale hoogte: 1095 mm (43.1 in)
Zadelhoogte: 850 mm (33.5 in)
Wielbasis:
1375 mm (54.1 in)
Grondspeling: 130 mm (5.12 in)
Kleinste draaicirkel: 3600 mm (141.7 in)Gewicht:Rijklaar gewicht:189 kg (417 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 4-cilinder lijnmotor
Slagvolume: 599 cm³
Boring  slag:
67.0  42.5 mm (2.64  1.67 in)
Compressieverhouding: 13.10 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type:
SAE 10W-40, 10W-50, 15W-40, 20W-40 of
20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:2.40 L (2.54 US qt, 2.11 Imp.qt)
Met vervanging van oliefilterpatroon:
2.60 L (2.75 US qt, 2.29 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen): 2.30 L (2.43 US qt, 2.02 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Hoeveelheid reservebrandstof: 3.5 L (0.92 US gal, 0.77 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:13S1 00Bougie(s):Fabrikant/model: NGK/CR10EK
Elektrodenafstand: 0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
2.073 (85/41)
Eindoverbrenging: Ketting
Secundaire reductieverhouding: 2.813 (45/16)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen: 1e:2.583 (31/12)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1JSD0D0.book Page 1 Thursday, July 28, 2011 2:34 PM

SPECIFICATIES
8-3
8
Laadsysteem:Wisselstroomdynamo met permanente
magnetenAccu:Model:YTZ10S
Voltage, capaciteit:
12 V, 8.6 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen voltage, wattage  aantal:Koplamp:
12 V, 55 W  2
Achterlicht/remlicht unit: LED
Voorste richtingaanwijzer:
12 V, 10.0 W  2
Achterste richtingaanwijzer: 12 V, 10.0 W  2
Parkeerlicht: LED
Kentekenverlichting:
12 V, 5.0 W  1
Instrumentenverlichting: LED
Controlelampje vrijstand: LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers: LED Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur: LED
Waarschuwingslampje motorstoring: LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment: LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering: 15.0 A
Zekering achterlichtcircuit: 7.5 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem: 15.0 A
Zekering radiatorkoelvin: 15.0 A  2
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
U1JSD0D0.book Page 3 Thursday, July 28, 2011 2:34 PM
