PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
●
Persino minime quantità di olio, come
per esempio da stracci unti o ditate, la-
sciano macchie sulla marmitta di tita-
nio, che si possono pulire con un
detergente neutro.
●
Ricordare che lo scolorimento prodot-
to dal calore sulla parte del tubo di sca-
rico che porta alla marmitta di titanio è
normale e non è eliminabile.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox.
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en- tità della vernice provocati dai sassi,
ecc. 7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.●
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
●
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-
mento in curva.
ATTENZIONE
HCA10800
●
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
●
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
●
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA●
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
●
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
U1JSH0H0.book Page 3 Wednesday, July 27, 2011 3:48 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HAU26182
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10810
●
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
●
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo. 2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-34.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U1JSH0H0.book Page 4 Wednesday, July 27, 2011 3:48 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2040 mm (80.3 in)
Larghezza totale:
705 mm (27.8 in)
Altezza totale: 1095 mm (43.1 in)
Altezza alla sella: 850 mm (33.5 in)
Passo:
1375 mm (54.1 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3600 mm (141.7 in)Peso:Peso in ordine di marcia:189 kg (417 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 599 cm³
Alesaggio  corsa:
67.0  42.5 mm (2.64  1.67 in)
Rapporto di compressione:
13.10 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido

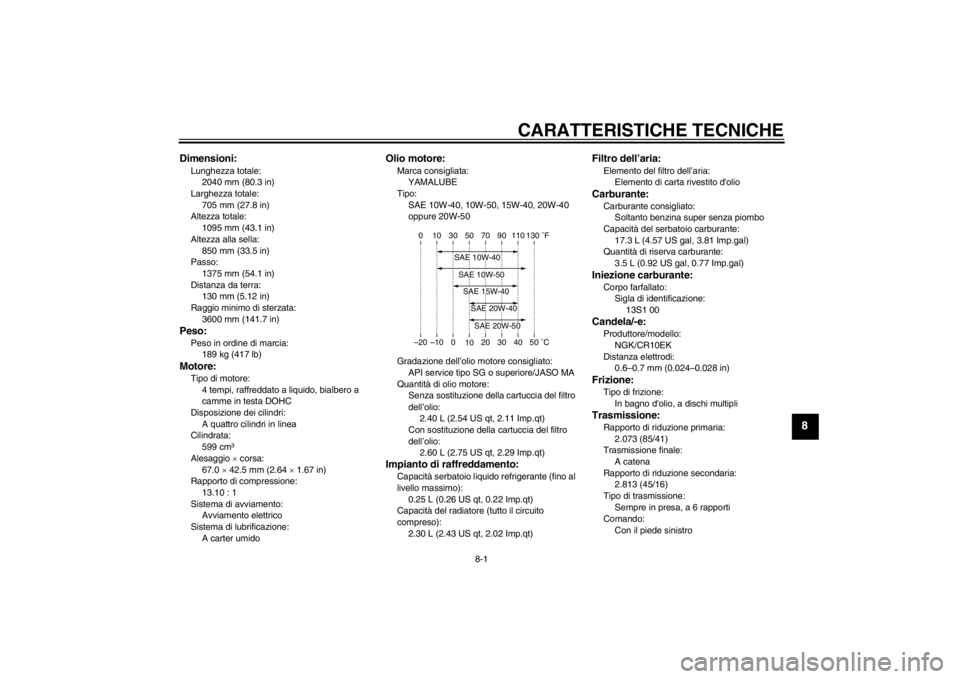

Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:2.40 L (2.54 US qt, 2.11 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 2.60 L (2.75 US qt, 2.29 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Soltanto benzina super senza piombo
Capacità del serbatoio carburante: 17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantità di riserva carburante:
3.5 L (0.92 US gal, 0.77 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione:13S1 00Candela/-e:Produttore/modello:
NGK/CR10EK
Distanza elettrodi: 0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:2.073 (85/41)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria: 2.813 (45/16)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1JSH0H0.book Page 1 Wednesday, July 27, 2011 3:48 PM

CARATTERISTICHE TECNICHE
8-2
8
Rapporti di riduzione:1ª:
2.583 (31/12)
2ª: 2.000 (32/16)
3ª: 1.667 (30/18)
4ª:
1.444 (26/18)
5ª: 1.286 (27/21)
6ª: 1.150 (23/20)Parte ciclistica:Tipo di telaio:A diamante
Angolo di incidenza: 24.00 grado
Avancorsa:
97 mm (3.8 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BT016F F
Produttore/modello: DUNLOP/Qualifier PT MPneumatico posteriore:Tipo:Senza camera d'aria
Misura: 180/55 ZR17M/C (73W) Produttore/modello:
BRIDGESTONE/BT016R F
Produttore/modello: DUNLOP/Qualifier PT M
Carico:Carico massimo:186 kg (410 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico: 90–186 kg (198–410 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50
Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
115.0 mm (4.53 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
120.0 mm (4.72 in)
U1JSH0H0.book Page 2 Wednesday, July 27, 2011 3:48 PM

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampadina  quantità:Faro:
12 V, 55 W  2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 10.0 W  2
Indicatore di direzione posteriore: 12 V, 10.0 W  2
Luce ausiliaria: LED
Luce targa:
12 V, 5.0 W  1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED
Spia del livello del carburante: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda: 7.5 A
Fusibile dell’impianto di segnalazione: 10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore: 15.0 A  2
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
U1JSH0H0.book Page 3 Wednesday, July 27, 2011 3:48 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400

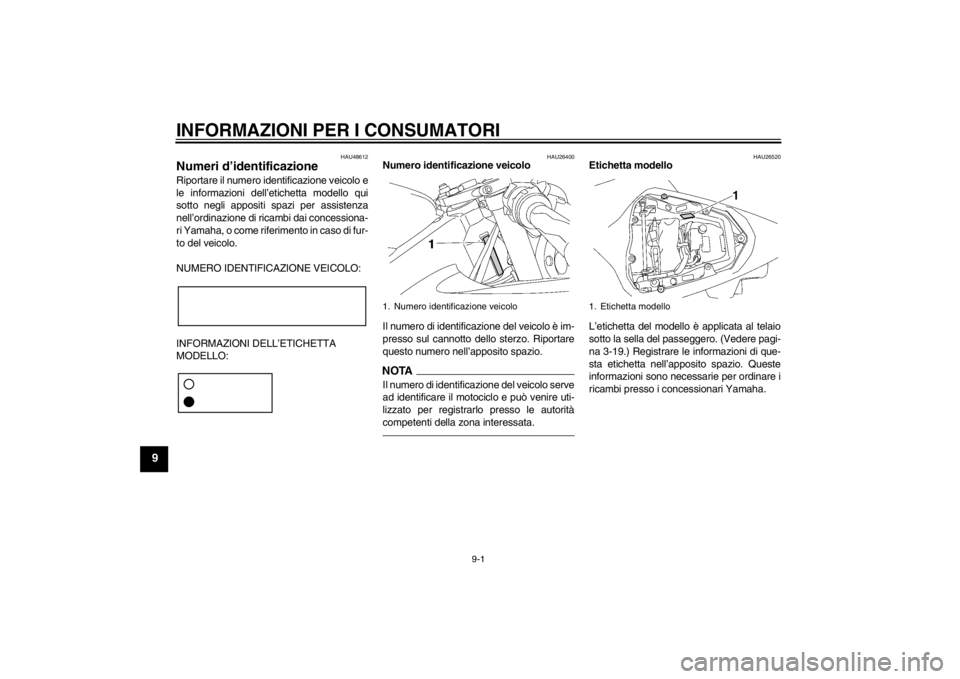

Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-19.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U1JSH0H0.book Page 1 Wednesday, July 27, 2011 3:48 PM

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-13
Assieme ammortizzatore, regolazione ......................................... 3-24
Attacchi cinghie portabagagli................ 3-26BBatteria ................................................. 6-34
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-13
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-17
Carburante, consigli per ridurne il consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-9
Catena di trasmissione, pulizia e lubrificazione ...................................... 6-29
Cavalletto laterale ................................. 3-27
Cavalletto laterale, controllo e lubrificazione ...................................... 6-32
Cavi, controllo e lubrificazione .............. 6-30
Cavo portacasco................................... 3-20
Come supportare il motociclo ............... 6-40
Commutatore luce abbagliante/ anabbagliante ..................................... 3-14
Convertitori catalitici ............................. 3-19
Cuscinetti ruote, controllo ..................... 6-34EElemento filtrante.................................. 6-20
Etichetta modello .................................... 9-1
FForcella, controllo .................................. 6-33
Forcella, regolazione ............................. 3-21
Fusibili, sostituzione .............................. 6-35GGioco della leva freno, controllo ............ 6-24
Gioco della leva frizione, regolazione ... 6-24
Gioco della manopola acceleratore, controllo .............................................. 6-20
Gioco valvole......................................... 6-21IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-14
Interruttore dell’avvisatore acustico....... 3-14
Interruttore di arresto motore ................3-14
Interruttore di segnalazione luce abbagliante ......................................... 3-14
Interruttore indicatori di direzione .......... 3-14
Interruttore luci d’emergenza ................ 3-15
Interruttori luce stop .............................. 6-25
Interruttori manubrio .............................. 3-14KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-38
Lampada faro, sostituzione ................... 6-36
Lampada indicatore di direzione, sostituzione ......................................... 6-38
Lampada luce targa, sostituzione ......... 6-39
Leva freno ............................................. 3-16
Leva frizione .......................................... 3-15
Leve freno e frizione, controllo e lubrificazione .......................................6-31
Liquido freni, sostituzione...................... 6-27 Liquido refrigerante ............................... 6-17
Livello liquido freni, controllo................. 6-26
Luce di posizione anteriore ................... 6-39
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-30
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio .......... 6-14PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ............................ 6-25
Pedale cambio ...................................... 3-15
Pedale del freno.................................... 3-16
Pedali freno e cambio, controllo e lubrificazione....................................... 6-31
Perni del forcellone, lubrificazione ........ 6-32
Pneumatici ............................................ 6-21
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-20
Ricerca ed eliminazione guasti ............. 6-44
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-40
Ruota (posteriore) ................................. 6-42
U1JSH0H0.book Page 1 Wednesday, July 27, 2011 3:48 PM

INDICE ANALITICORuote .................................................... 6-23SSelle ...................................................... 3-19
Sistema d’interruzione circuito accensione ......................................... 3-28
Sistema EXUP ...................................... 3-27
Sistema immobilizzatore ......................... 3-1
Specchietti retrovisori............................ 3-21
Spia cambio marce ................................. 3-7
Spia guasto motore ................................. 3-7
Spia immobilizer...................................... 3-7
Spia livello carburante............................. 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-4
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-33
Strumento multifunzione ......................... 3-7TTabelle di ricerca ed eliminazione guasti .................................................. 6-46
Tappo serbatoio carburante .................. 3-16
Tensione della catena di trasmissione ....................................... 6-28
Tubetto sfiato e tubo di troppopieno del
serbatoio carburante........................... 3-18VVerniciatura opaca, prestare attenzione ............................................. 7-1
U1JSH0H0.book Page 2 Wednesday, July 27, 2011 3:48 PM

U1JSH0H0.book Page 3 Wednesday, July 27, 2011 3:48 PM

PRINTED IN JAPAN2011.08-0.3×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
