YAMAHA YZF-R6 2013 Betriebsanleitungen (in German)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU17213
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10311
●
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
●
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
●
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U1JSG1G0.book Page 4 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17244
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15122
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.●
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
●
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese Ser-
vicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
U1JSG1G0.book Page 1 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU17542
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-20.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.1. Bordwerkzeug
U1JSG1G0.book Page 2 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861
HINWEIS●
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
●
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
●
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Da ten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKT KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren. √√√√√
2 *Zündkerzen Zustand kontrollieren.
Reinigen und Abstand neu ein-
stellen. √√
Ersetzen. √√
3 *Ven til e Ventilspiel kontrollieren.

Alle 40000 km (24000 mi)
4 *Kraftstoff-Einspritz-
system Synchronisierung einstellen.
√√√√√
5 *Schalldämpfer und
Krümmer Die Schlauchschelle(n) auf guten
Sitz überprüfen. √√√√√
U1JSG1G0.book Page 3 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
6*Luftansaugsystem Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.
Ggf. beschädigte Teile ersetzen. √√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1JSG1G0.book Page 4 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAU1770E
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luftfiltereinsatz Ersetzen. √
2 Kupplung Funktion prüfen.
√√√√√
3 *Vorderradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4 *Hinterradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5 *Bremsschläuche Auf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf überprüfen. √√√√√
Ersetzen. Alle 4 Jahre
6 *Räder Rundlauf prüfen und auf Beschä-
digung kontrollieren. √√√√
7 *Reifen Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. √√√√√
8 *Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
U1JSG1G0.book Page 5 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
9*Schwinge Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
10 Antriebskette Den Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 800 km (500 mi) und nach dem Wa
schen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
11 *Lenkungslager Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen. √√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12 *Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
13 Handbremshebe-
lumlenkwelle Mit Silikonfett schmieren.
√√√√√
14 Fußbremshebelum-
lenkwelle
Mit Lithiumseifenfett schmieren.
√√√√√
15 Kupplungshebe-
lumlenkwelle
Mit Lithiumseifenfett schmieren.
√√√√√
16 Fußschalthebelum-
lenkwelle Mit Lithiumseifenfett schmieren.
√√√√√
17 Seitenständer Funktion prüfen.
Mit Lithiumseifenfett schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1JSG1G0.book Page 6 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
18*Seitenständerschal-
ter Funktion prüfen.
√√√√√√
19 *Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren. √√√√
20 *Federbein Funktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren. √√√√
21 *Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels Funktion prüfen.
√√√√
22 Motoröl Wechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen. √√√√√√
23 Ölfilterpatrone Ersetzen. √√√
24 *Kühlsystem Den Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen. √√√√√
Kühlflüssigkeit wechseln. Alle 3 Jahre
25 *Vorderrad- und Hin-
terrad-Bremslicht-
schalter Funktion prüfen.
√√√√√√
26 Sich bewegende
Teile und Seilzüge Schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1JSG1G0.book Page 7 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18680
HINWEIS●
Luftfilter Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einw eg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
●
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
27*Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse schmieren. √√√√√
28 *Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1JSG1G0.book Page 8 Wednesday, May 30, 2012 5:34 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU18712

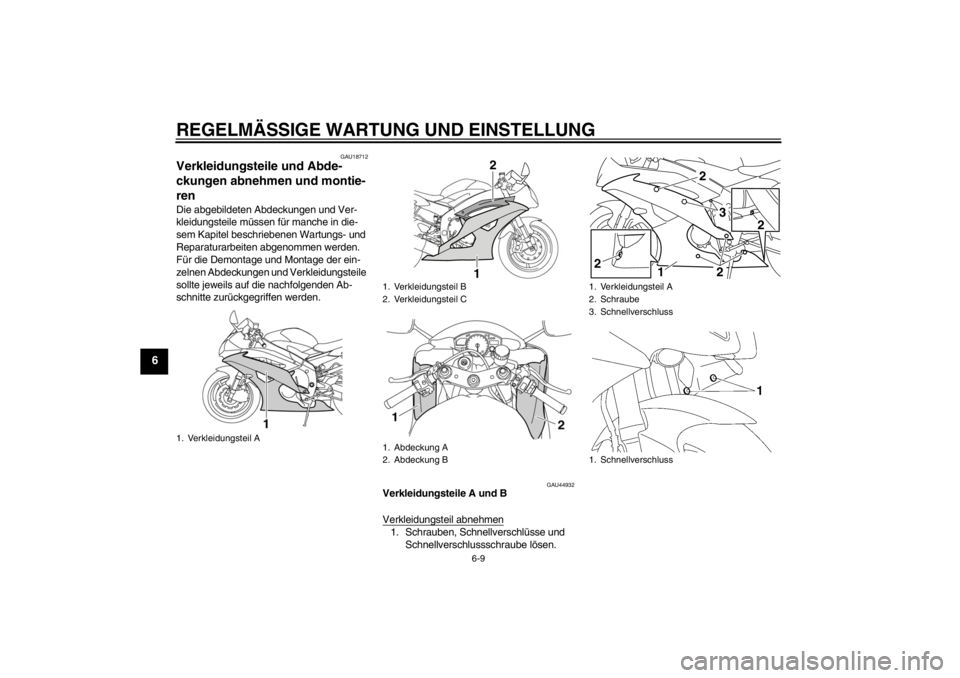

Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU44932
Verkleidungsteile A und B
Verkleidungsteil abnehmen1. Schrauben, Schnellverschlüsse und Schnellverschlussschraube lösen.
1. Verkleidungsteil A
1. Verkleidungsteil B
2. Verkleidungsteil C
1. Abdeckung A
2. Abdeckung B
2
1
1. Verkleidungsteil A
2. Schraube
3. Schnellverschluss
1. Schnellverschluss
2 3
1 2
2
2
