YAMAHA YZF-R6 2013 Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA
1-4
1
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.●
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac- curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni. Determinati accessori possono spo-
stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la libertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.
●
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-21 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U1JSH1H0.book Page 4 Wednesday, May 30, 2012 2:53 PM

INFORMAZIONI DI SICUREZZA
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.●
Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.
●
Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.
●
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
●
Innestare una marcia (per i modelli con
cambio manuale).
●
Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
●
La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
U1JSH1H0.book Page 5 Wednesday, May 30, 2012 2:53 PM

DESCRIZIONE
2-1
2
HAU10410

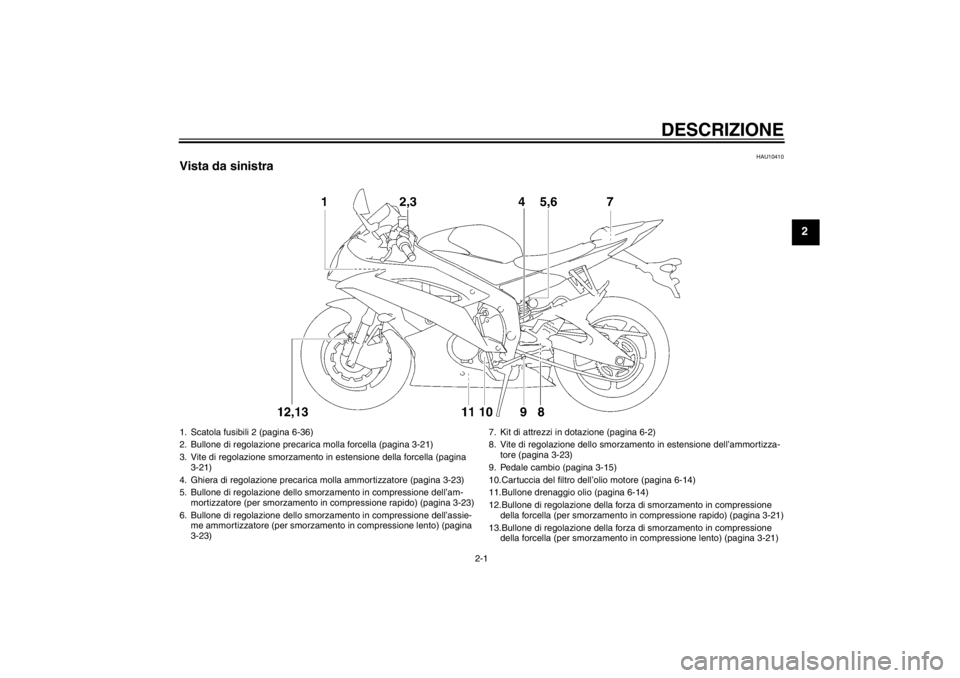

Vista da sinistra1. Scatola fusibili 2 (pagina 6-36)
2. Bullone di regolazione precarica molla forcella (pagina 3-21)
3. Vite di regolazione smorzamento in estensione della forcella (pagina
3-21)
4. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-23)
5. Bullone di regolazione dello smorzamento in compressione dell’am- mortizzatore (per smorzamento in compressione rapido) (pagina 3-23)
6. Bullone di regolazione dello smorzamento in compressione dell’assie- me ammortizzatore (per smorzamento in compressione lento) (pagina
3-23) 7. Kit di attrezzi in dotazione (pagina 6-2)
8. Vite di regolazione dello smorzamento in estensione dell’ammortizza-
tore (pagina 3-23)
9. Pedale cambio (pagina 3-15)
10.Cartuccia del filtro dell’olio motore (pagina 6-14)
11.Bullone drenaggio olio (pagina 6-14)
12.Bullone di regolazione della forza di smorzamento in compressione della forcella (per smorzamento in compressione rapido) (pagina 3-21)
13.Bullone di regolazione della forza di smorzamento in compressione della forcella (per smorzamento in compressione lento) (pagina 3-21)
U1JSH1H0.book Page 1 Wednesday, May 30, 2012 2:53 PM

DESCRIZIONE
2-2
2
HAU10420

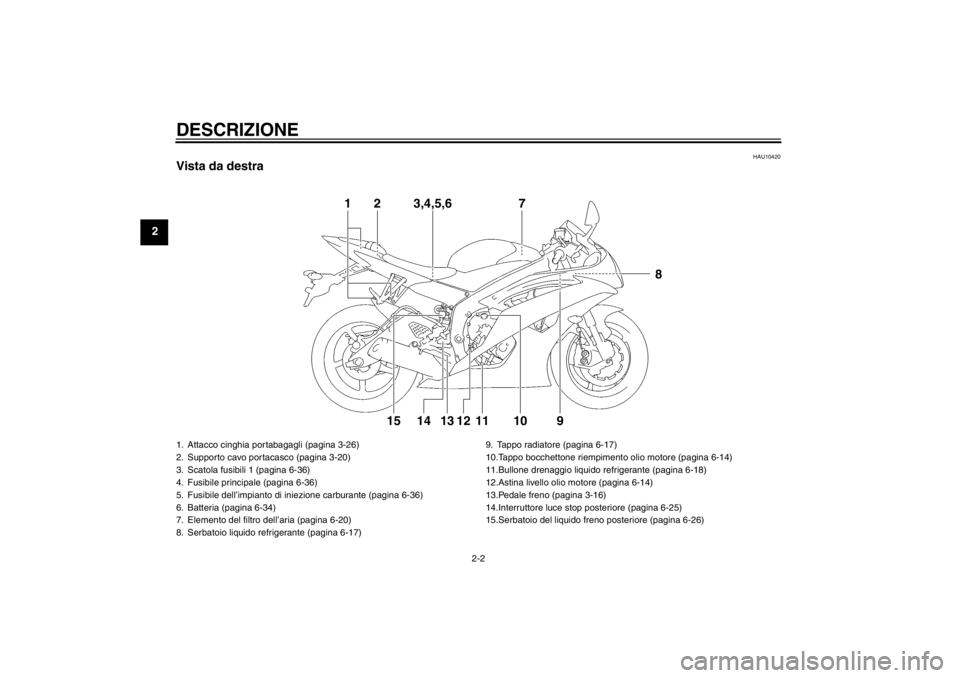

Vista da destra
1
2
3,4,5,6
710
9
8
11
12
13
14
15
1. Attacco cinghia portabagagli (pagina 3-26)
2. Supporto cavo portacasco (pagina 3-20)
3. Scatola fusibili 1 (pagina 6-36)
4. Fusibile principale (pagina 6-36)
5. Fusibile dell’impianto di iniezione carburante (pagina 6-36)
6. Batteria (pagina 6-34)
7. Elemento del filtro dell’aria (pagina 6-20)
8. Serbatoio liquido refrigerante (pagina 6-17)9. Tappo radiatore (pagina 6-17)
10.Tappo bocchettone riempimento olio motore (pagina 6-14)
11.Bullone drenaggio liquido refrigerante (pagina 6-18)
12.Astina livello olio motore (pagina 6-14)
13.Pedale freno (pagina 3-16)
14.Interruttore luce stop posteriore (pagina 6-25)
15.Serbatoio del liquido freno posteriore (pagina 6-26)U1JSH1H0.book Page 2 Wednesday, May 30, 2012 2:53 PM

DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione
1
2
3
4
5
6
7
8
1. Leva frizione (pagina 3-15)
2. Interruttori sul lato sinistro del manubrio (pagina 3-13)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Strumento multifunzione (pagina 3-7)
5. Serbatoio del liquido freno anteriore (pagina 6-26)
6. Interruttori sul lato destro del manubrio (pagina 3-13)
7. Leva freno (pagina 3-15)
8. Manopola acceleratore (pagina 6-20)
U1JSH1H0.book Page 3 Wednesday, May 30, 2012 2:53 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10977
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.●
una chiave di ricodifica (con calotta
rossa)
●
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
●
un transponder (installato nella chiave
di ricodifica)
●
la centralina dell’immobilizzatore
●
un’ECU
●
una spia immobilizer (Vedere pagina
3-7.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821
●
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
●
Non immergere in acqua nessuna
delle chiavi.
●
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
●
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
●
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
●
Non appoggiare oggetti pesanti su
una delle chiavi.
●
Non molare o modificare la forma di
nessuna delle chiavi.
●
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
●
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
●
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
●
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U1JSH1H0.book Page 1 Wednesday, May 30, 2012 2:53 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10472
Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU38530
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10684
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente asinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.12
U1JSH1H0.book Page 2 Wednesday, May 30, 2012 2:53 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU34341
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e la luce di posizione
anteriore sono accese. È possibile accen-
dere le luci d’emergenza e le luci indicatori
di direzione, ma tutti gli altri impianti elettrici
sono inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU49391
Spie d’avvertimento e di segnala-
zione
HAU11030
Spie indicatori di direzione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro “ ”
2. Spia marcia in folle “ ”
3. Spia luce abbagliante “ ”
4. Spia indicatore di direzione destro “ ”
5. Spia livello carburante “ ”
6. Spia d’avvertimento livello olio “ ”
7. Spia temperatura liquido refrigerante “ ”
8. Spia cambio marce
9. Spia guasto motore “ ”
10.Spia immobilizer
km/h
TRIP A
˚C
12 34 5
6
7
8
9
10
U1JSH1H0.book Page 3 Wednesday, May 30, 2012 2:53 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11254
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA●
Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
●
Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuitodi rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11366
Spia livello carburante “ ”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.5 L
(0.92 US gal, 0.77 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTAQuesto modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se viene rile-
vato un problema nel circuito di rilevamento
livello carburante, si ripeterà il seguente ci-
clo fino a quando il guasto non verrà elimi-
nato: La spia livello carburante lampeggeràotto volte, e poi si spegnerà per 3.0 secondi.
In questo caso, far controllare il veicolo da
un concessionario Yamaha.
HAU1142A
Spia temperatura liquido
refrigerante “ ”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.NOTA●
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.
U1JSH1H0.book Page 4 Wednesday, May 30, 2012 2:53 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
●
Se il motore si surriscalda, vedere pa-
gina 6-47 per ulteriori istruzioni.
U1JSH1H0.book Page 5 Wednesday, May 30, 2012 2:53 PM
