YAMAHA YZF-R6 2014 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-26
3
Druckstufen dämpfun g
Druckstufendämpfung (für schnelle Dämp-fung)Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen. Druckstufendämpfung (für langsame
Dämpfung)Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.

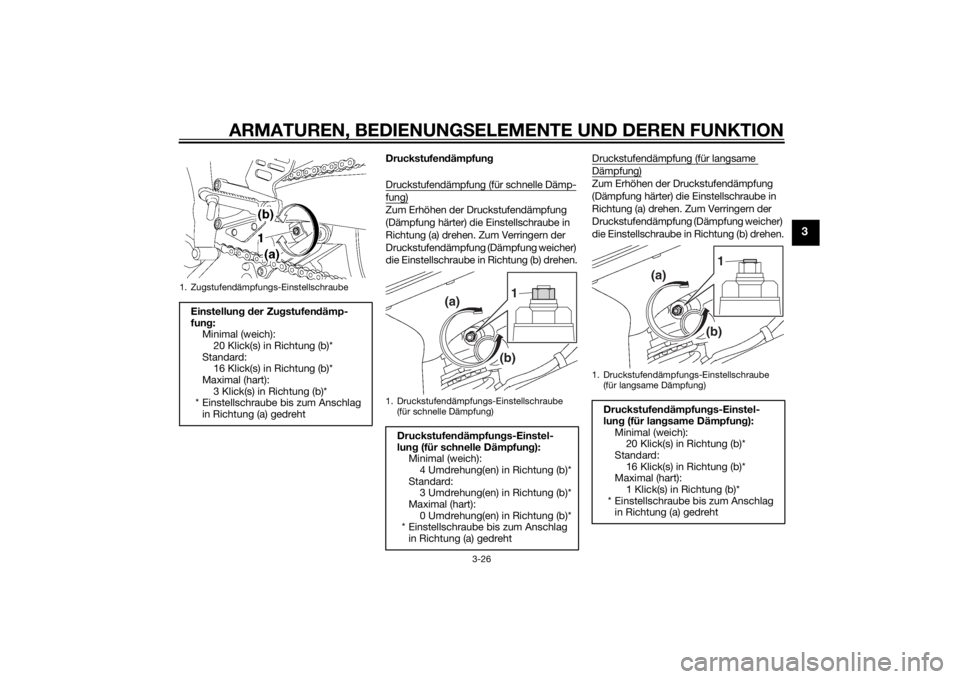

1. Zugstufendämpfungs-EinstellschraubeEinstellun
g d er Zu gstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)*
Standard: 16 Klick(s) in Richtung (b)*
Maximal (hart):
3 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellschraube
(für schnelle Dämpfung)
Druckstufen dämpfun gs-Einstel-
lun g (für schnelle Dämpfun g):
Minimal (weich):
4 Umdrehung(en) in Richtung (b)*
Standard: 3 Umdrehung(en) in Richtung (b)*
Maximal (hart): 0 Umdrehung(en) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1
(a)
(b)
1. Druckstufendämpfungs-Einstellschraube (für langsame Dämpfung)
Druckstufen dämpfun gs-Einstel-
lun g (für lan gsame Dämpfun g):
Minimal (weich): 20 Klick(s) in Richtung (b)*
Standard:
16 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1
(a)
(b)
U2CXG1G0.book Page 26 Wednesday, July 16, 2014 3:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen für jeden einzelnen Dämpfungs-
Einstellmechanismus überprüfen. Der Ver-
stellumfang entspricht möglicherweise auf-
grund von kleinen Abweichungen in der
Herstellung nicht exakt den aufgeführten
technischen Angaben.
WARNUNG
GWA10222
Dieses Feder bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die folg en-
d en Informationen aufmerksam durch,
b evor Sie mit d em Feder bein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylind er niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten. 
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst . Brin
gen
S ie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .
GAU38963

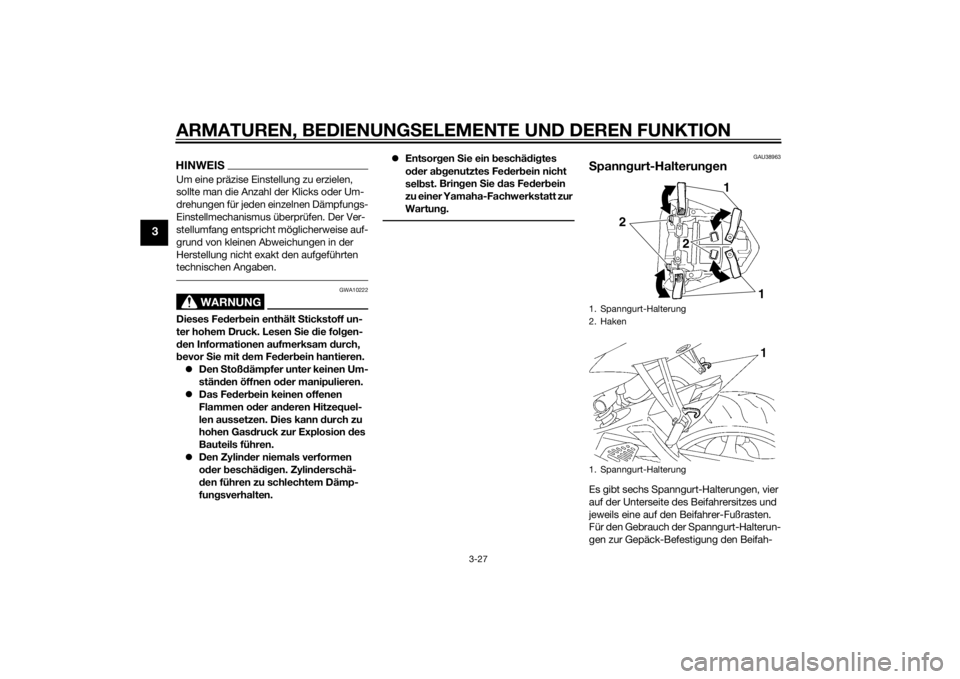

Spann gurt-Halterung enEs gibt sechs Spanngurt-Halterungen, vier
auf der Unterseite des Beifahrersitzes und
jeweils eine auf den Beifahrer-Fußrasten.
Für den Gebrauch der Spanngurt-Halterun-
gen zur Gepäck-Befestigung den Beifah-1. Spanngurt-Halterung
2. Haken
1. Spanngurt-Halterung
2 1
1
2
U2CXG1G0.book Page 27 Wednesday, July 16, 2014 3:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-28
3
rersitz abnehmen. (Siehe Seite 3-20.) Die
Schlaufen aus den Halterungen lösen und
anschließend die Sitzbank wieder montie-
ren, während die Schlaufen unter dem Bei-
fahrersitz heraushängen.
GAU41942
EXUP- SystemDieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG
GCA15611
Die im Yamaha-Werk vor genommene
Einstellun g d es EXUP- Systems beruht
auf zahlreichen Tests. Eine Än derun g
d ieser Einstellun g ohne ausreichen de
Fachkenntnis kann zu Leistun gsa bfall
un d Motorschä den führen.
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
tö
rungen an d iesem
U2CXG1G0.book Page 28 Wednesday, July 16, 2014 3:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-29
3
System fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU44893
Zün dunter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
 Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U2CXG1G0.book Page 29 Wednesday, July 16, 2014 3:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-30
3
Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
U2CXG1G0.book Page 30 Wednesday, July 16, 2014 3:42 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15598
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch und
Überlaufschlauch auf Verstopfungen,
Risse oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren. 3-18, 3-19
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-14
Kühlflüssig keit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 6-17
U2CXG1G0.book Page 1 Wednesday, July 16, 2014 3:42 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-26, 6-26
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-26, 6-26
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 6-24
Gas dreh griff • Sicherstellen, dass er re
ibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und des Seilzug- und Griffgehäuse schmieren lassen. 6-21, 6-31
S teuerung s-Seilzü ge • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. schmieren. 6-30
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
6-28, 6-30
PRÜFPUNKT KONTROLLEN
SEITE
U2CXG1G0.book Page 2 Wednesday, July 16, 2014 3:42 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 6-22, 6-24
Brems- un d S chaltpe dale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.
6-31
Brems- un d Kupplun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren. 6-31
S eitenstän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren. 6-32
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter, Sig nale
un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. 3-28
PRÜFPUNKT KONTROLLEN
SEITE
U2CXG1G0.book Page 3 Wednesday, July 16, 2014 3:42 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU47152
HINWEISZur Ausstattung dieses Modell gehören:
 ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Anzeige Feh-
lercode 30 an, dies ist jedoch keine
Fehlfunktion. Den Schlüssel auf “OFF”
und danach auf “ON” drehen, um den
Fehlercode zu löschen. Anderenfalls
startet der Motor nicht, selbst wenn
der Motor bei Drücken des Starter-
schalters angelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall zeigt die Anzeige Fehlercode
70 an, dies ist jedoch keine Fehlfunk-
tion. Den Starterschalter drücken, um
den Fehlercode zu löschen und den
Motor neu zu starten.
GAU33016
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der
Leerlaufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-29.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Ölstand-Warnleuchte
 Reserve-Warnleuchte
 Kühlflüssigkeitstemperatur-
Warnleuchte
 Schaltzeitpunkt-Anzeigeleuchte
 Motorstörungs-Warnleuchte
 Anzeigeleuchte des Wegfahr-
sperren-Systems
U2CXG1G0.book Page 1 Wednesday, July 16, 2014 3:42 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-2
5
ACHTUNG
GCA11834
Leuchtet eine Warn- o der Anzei geleuch-
te nicht auf, wenn der Schlüssel in die
S tellun g “ON” ged reht wir d, od er er-
lischt eine Warn- o der Anzei geleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
prüfun g d er entsprechen den Warn- un d
Anzei geleuchte.2. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen.
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU16673
S chaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.

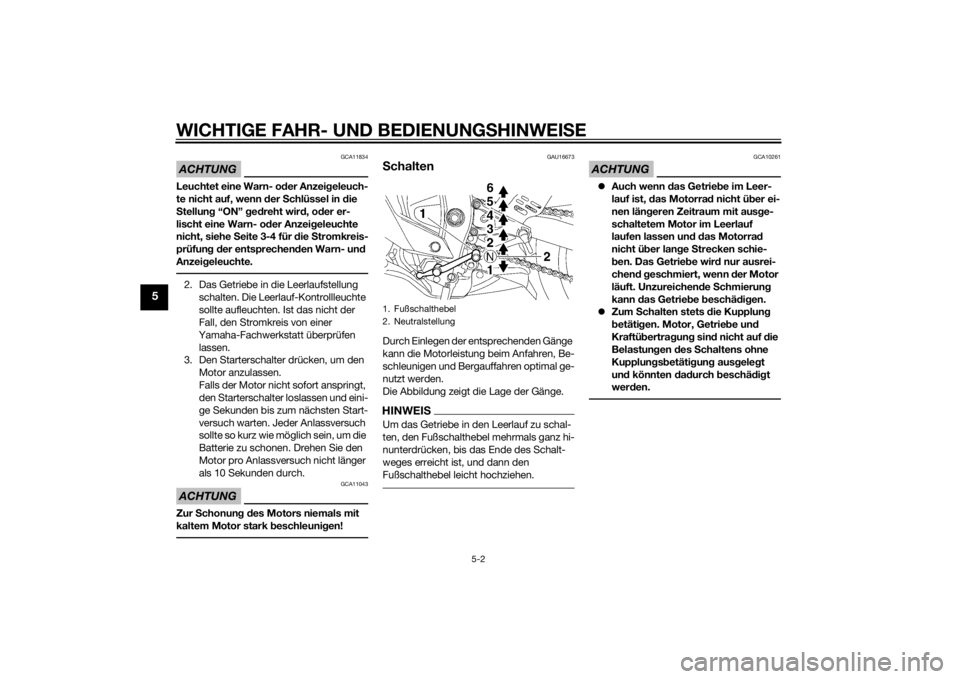

Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.
ACHTUNG
GCA10261
 Auch wenn d as Getriebe im Leer-
lauf ist, das Motorra d nicht ü ber ei-
nen läng eren Zeitraum mit aus ge-
schaltetem Motor im Leerlauf
laufen lassen un d d as Motorra d
nicht ü ber lan ge Strecken schie-
b en. Das Getrie be wir d nur ausrei-
chen d g eschmiert, wenn der Motor
läuft. Unzureichen de Schmierun g
kann das Getrie be beschäd ig en.
 Zum Schalten stets d ie Kupplung
b etäti gen. Motor, Getrie be un d
Kraftü bertra gung sind nicht auf d ie
Belastun gen des Schaltens ohne
Kupplun gsb et äti
gun g au
sg ele gt
un d könnten d ad urch beschäd ig t
wer den.
1. Fußschalthebel
2. Neutralstellung
U2CXG1G0.book Page 2 Wednesday, July 16, 2014 3:42 PM
