Page 6 of 114

INHALTSICHERHEIT SINFORMATIONEN .... 1-1
BE SCHREIBUNG .............................. 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
ARMATUREN,
BEDIENUNG SELEMENTE UND
DEREN FUNKTION ........................... 3-1
System der Wegfahrsperre............. 3-1
Zünd-/Lenkschloss......................... 3-2
Kontroll- und Warnleuchten ........... 3-4
Multifunktionsmesser-Einheit ......... 3-8
Lenkerarmaturen .......................... 3-14
Kupplungshebel ........................... 3-15
Fußschalthebel ............................. 3-16
Handbremshebel .......................... 3-16
Fußbremshebel............................. 3-17
Tankverschluss............................. 3-17
Kraftstoff ....................................... 3-18
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............... 3-19
Katalysatoren................................ 3-20
Sitzbank ........................................ 3-20
Helmhalte-Drahtseil ...................... 3-21
Rückspiegel .................................. 3-22
Teleskopgabel einstellen .............. 3-23
Federbein einstellen ..................... 3-25
Spanngurt-Halterungen ................ 3-27 EXUP-System ............................... 3-28
Seitenständer ................................ 3-28
Zündunterbrechungs- u.
Anlasssperrschalter-System...... 3-29
ZU IHRER S ICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN .................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNG SHINWEI SE .................. 5-1
Motor anlassen ............................... 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
REGELMÄ SSIGE WARTUNG UND
EIN STELLUNG .................................. 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-5
Verkleidungsteile und Abdeckungen abnehmen und
montieren..................................... 6-9
Zündkerzen prüfen ........................ 6-13
Motoröl und Ölfilterpatrone ........... 6-14
Kühlflüssigkeit ............................... 6-17
Luftfiltereinsatz .............................. 6-20 Leerlaufdrehzahl prüfen ................ 6-21
Spiel des Gasdrehgriffs prüfen ..... 6-21
Ventilspiel ..................................... 6-21
Reifen............................................ 6-22
Gussräder ..................................... 6-24
Kupplungshebel-Spiel
einstellen ................................... 6-24
Spiel des Handbremshebels
prüfen ........................................ 6-25
Bremslichtschalter ........................ 6-25
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ........................................ 6-26
Bremsflüssigkeitsstand prüfen ..... 6-26
Bremsflüssigkeit wechseln ........... 6-28
Antriebsketten-Durchhang ........... 6-28
Antriebskette säubern und
schmieren .................................. 6-30
Bowdenzüge prüfen und schmieren .................................. 6-30
Gasdrehgriff und Gaszug kontrollieren und schmieren ...... 6-31
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-31
Handbrems- und Kupplungshebel prüfen und schmieren ............... 6-31
Seitenständer prüfen und schmieren .................................. 6-32
Schwingen-Drehpunkte
schmieren .................................. 6-32
Teleskopgabel prüfen ................... 6-33U2CXG1G0.book Page 1 Wednesday, July 16, 2014 3:42 PM
Page 8 of 114

1-1
1
SICHERHEIT SINFORMATIONEN
GAU1028B
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte: Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1. Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen-
den Farben. • Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi- ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.U2CXG1G0.book Page 1 Wednesday, July 16, 2014 3:42 PM
Page 14 of 114

BESCHREIBUNG
2-2
2
GAU10421

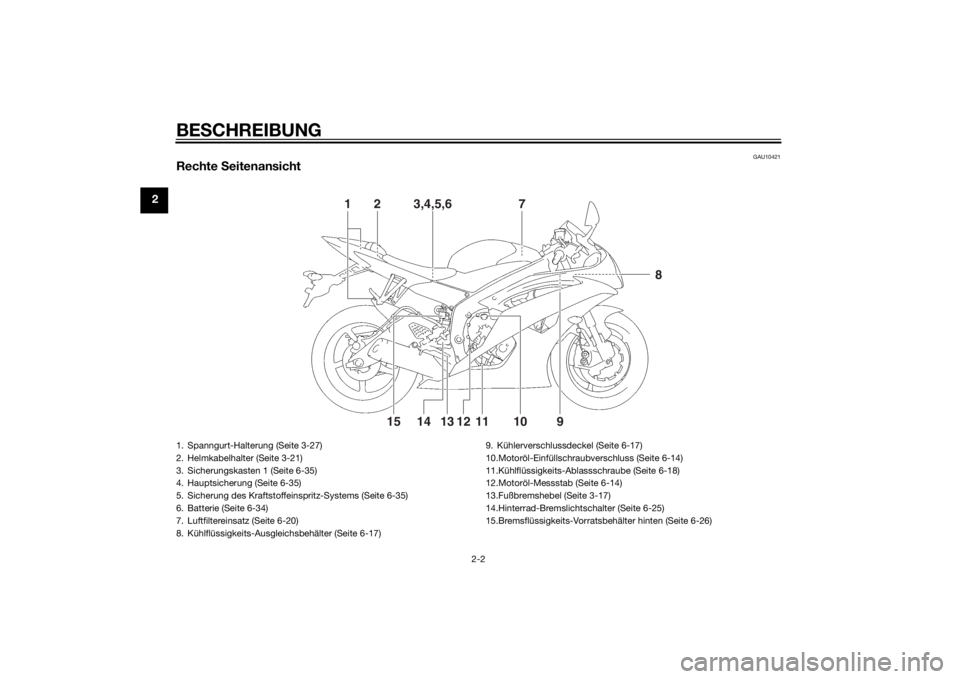

Rechte Seitenansicht
1
2
3,4,5,6
710
9
8
11
12
13
14
15
1. Spanngurt-Halterung (Seite 3-27)
2. Helmkabelhalter (Seite 3-21)
3. Sicherungskasten 1 (Seite 6-35)
4. Hauptsicherung (Seite 6-35)
5. Sicherung des Kraftstoffeinspritz-Systems (Seite 6-35)
6. Batterie (Seite 6-34)
7. Luftfiltereinsatz (Seite 6-20)
8. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-17) 9. Kühlerverschlussdeckel (Seite 6-17)
10.Motoröl-Einfüllschraubverschluss (Seite 6-14)
11.Kühlflüssigkeits-Ablassschraube (Seite 6-18)
12.Motoröl-Messstab (Seite 6-14)
13.Fußbremshebel (Seite 3-17)
14.Hinterrad-Bremslichtschalter (Seite 6-25)
15.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-26)U2CXG1G0.book Page 2 Wednesday, July 16, 2014 3:42 PM
Page 32 of 114

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU12944
Fußbremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13075
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck- tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, d ass
d er Tankverschluss korrekt verschlos-
sen ist. Austretend er Kraftstoff ist eine
Bran dgefahr.
1. Fußbremshebel
1. Tankschlossabdeckung
2. Aufschließen.
1 2
U2CXG1G0.book Page 17 Wednesday, July 16, 2014 3:42 PM
Page 66 of 114

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-14
6
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschri ft korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtun g
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- un d zurückd rehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
GAU3899D
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab- wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung
befindet, den Motoröl-Einfüllschraub-
verschluss abnehmen und Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.1. Motoröl-Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
U2CXG1G0.book Page 14 Wednesday, July 16, 2014 3:42 PM
Page 77 of 114

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-25
6
1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Kontermutter am Kurbelgehäuse lockern.
3. Zum Erhöhen des Kupplungshebel- Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
GAU37914
S piel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit d em Fahr-
zeu g fahren. Luft in d er Bremsanlage
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU22274
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
1. Kontermutter
2. Einstellmutter für das Kupplungshebelspiel
1. Kein Bremshebelspiel
1
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
2
(b)
(a)
1
U2CXG1G0.book Page 25 Wednesday, July 16, 2014 3:42 PM
Page 78 of 114

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
GAU22393
Schei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems belä ge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292
S chei ben brems beläg e hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22582
Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung
U2CXG1G0.book Page 26 Wednesday, July 16, 2014 3:42 PM
Page 83 of 114

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-31
6
GAU23115
Gas dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU44275
Fuß brems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU23144
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2CXG1G0.book Page 31 Wednesday, July 16, 2014 3:42 PM
Page 92 of 114

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-40
6
GAU24314
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen. 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
1. Schraube
2. Kennzeichenbeleuchtungsanlage
1
2
1. Lampe der Kennzeichenbeleuchtung
2. Lampenfassung der Kennzeichenbeleuch- tung
1
2
U2CXG1G0.book Page 40 Wednesday, July 16, 2014 3:42 PM
Page 102 of 114

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-3
7
Schwamm, das/der mit neutralem Reini-
gungsmittel angefeuchtet ist reinigen und
danach gründlich mit Wasser abspülen. Für
die weitere Reinigung Yamaha Wind-
schutzscheibenreiniger oder einen anderen
qualitativ hochwertigen Reiniger verwen-
den. Einige Plastikreinigungsmittel könnten
auf der Windschutzscheibe Kratzer hinter-
lassen. Vor dem ersten Einsatz solcher Rei-
nigungsmittel an einer nicht im Blickfeld lie-
genden Stelle testen, ob er Scheuerspuren
hinterlässt.
Titan-Schalldämpfer reinigenDieses Modell besitzt einen Titan-Schall-
dämpfer, der folgende Spezialpflege erfor-
dert.
Verwenden Sie zur Reinigung des Ti-
tan-Schalldämpfers nur einen wei-
chen, sauberen Lappen oder
Schwamm mit einem milden Reini-
gungsmittel und Wasser. Falls der
Auspuff jedoch mit einem milden Rei-
nigungsmittel nicht gründlich genug
gereinigt werden kann, dürfen auch
alkalische Reinigungsmittel und eine
weiche Bürste benutzt werden.
Verwenden Sie niemals Scheuermittel
oder andere Spezialreiniger, um den
Titan-Schalldämpfer zu reinigen, da
sie das Finish der äußeren Oberfläche
des Schalldämpfers entfernen.
Selbst kleinste Mengen von Öl, z.B.
von einem verölten Lappen oder ölige
Fingerabdrücke, hinterlassen Flecken
auf dem Titan-Schalldämpfer, können
aber mit einem milden Reinigungsmit-
tel entfernt werden.
Bitte beachten Sie, dass die tempera-
turbedingte Verfärbung des Auspuff-
rohrs, das in den Titan-Schalldämpfer
mündet, normal ist und nicht behoben
werden kann.
Nach der Reini gun g
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen eine Chrompolitur.
4. Alle Metalloberflächen müssen mit ei- nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind. 5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen.
8. Das Motorrad vollständig trocknen lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreini gung en auf d en Bremsen o der
Reifen kann zu Kontrollverlust führen. Sicherstellen, dass sich we der Öl
noch Wachs auf den Bremsen o der
Reifen befin det.
Gegeb enenfalls Bremsschei ben
un d - belä ge mit Aceton o der einem
hand elsüblichen Bremsenreini ger
säu bern; Reifen mit warmem Was-
ser un d einem mil den Reini gun gs-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwin dig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorra ds in d en Kurven
testen.
U2CXG1G0.book Page 3 Wednesday, July 16, 2014 3:42 PM
