ESP YAMAHA YZF-R6 2015 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 16500 r/minReloj
Para poner el reloj en hora1. Gire la llave a la posición “ON”. 2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
3. Cuando los dígitos de las horas em- piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar los minutos.
6. Pulse el botón “SELECT” y luego suél- telo para iniciar el reloj.
Cuentakilómetros, cuentakilómetros
parcial y cronómetro Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP A” y
“TRIP B” y cronómetro en el orden siguien-
te:
TRIP A
→ TRIP B → ODO → Cronómetro
→ TRIP A
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parciales,
cuentakilómetros y cronómetro en el orden
siguiente:
F-TRIP → Cronómetro → TRIP A → TRIP B
→ ODO → F-TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se
restablecerá la visualización del modo an-
terior después de repostar y de recorrer
5 km (3 mi).1. Reloj
km/h
TRIP A
1
1. Cuentakilómetros/cuentakilómetros par- cial/cuentakilómetros parcial en reserva/cro-
nómetro
TRIP A
˚C
1
U2CXS1S0.book Page 9 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU12944

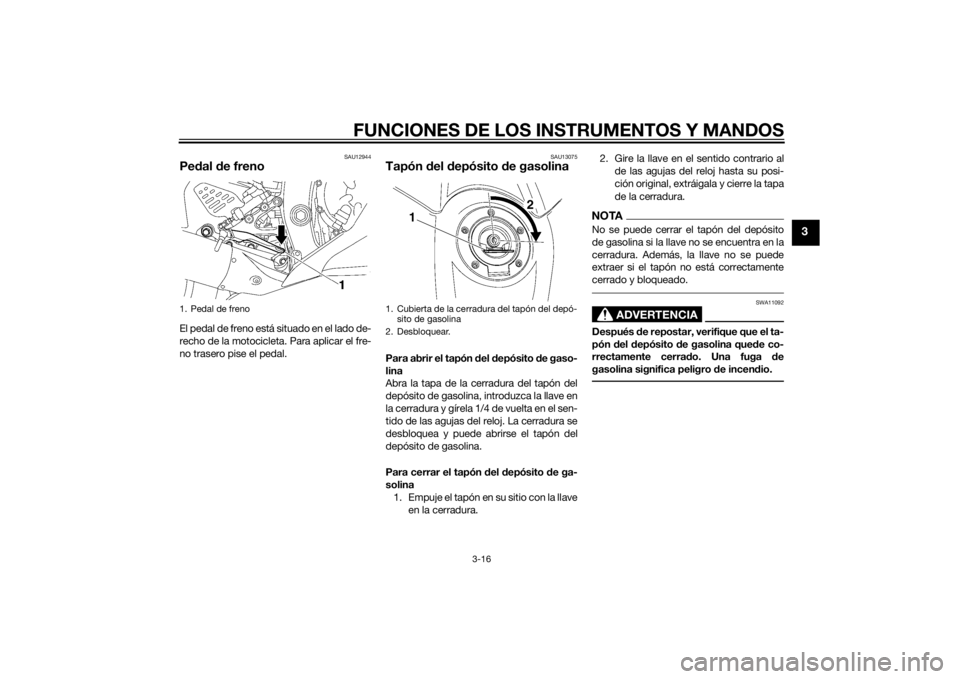

Pedal d e frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13075
Tapón del depósito de gasolinaPara abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina.
Para cerrar el tapón d el depósito de ga-
solina 1. Empuje el tapón en su sitio con la llave en la cerradura. 2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.
1. Pedal de freno
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1 2
U2CXS1S0.book Page 16 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3

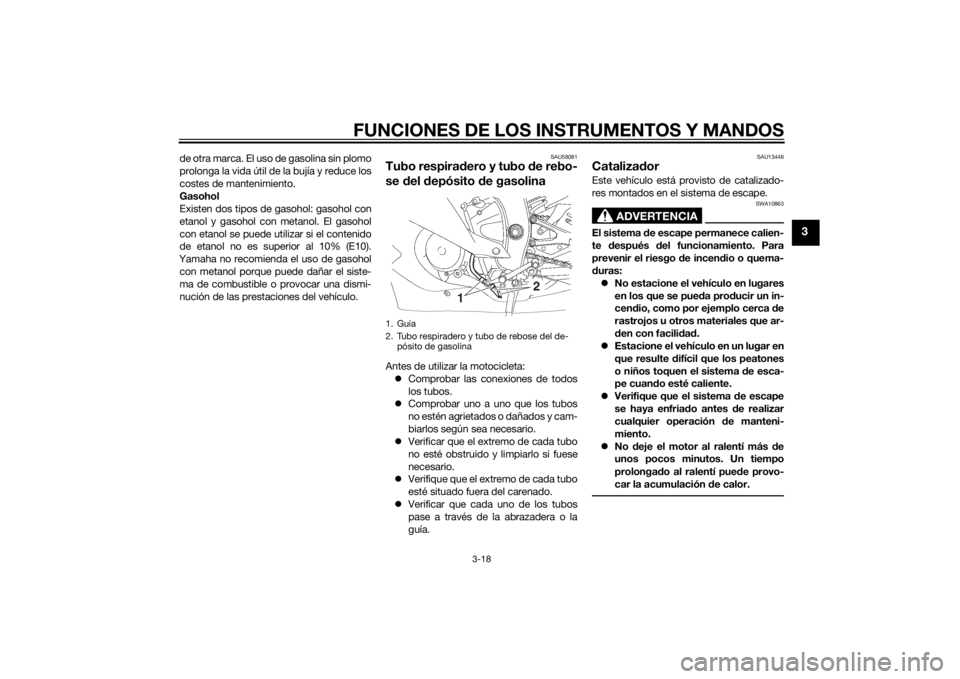

de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU58081
Tubo respira dero y tubo de rebo-
se del d epósito de gasolinaAntes de utilizar la motocicleta:
 Comprobar las conexiones de todos
los tubos.
 Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario.
 Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.
 Verifique que el extremo de cada tubo
esté situado fuera del carenado.
 Verificar que cada uno de los tubos
pase a través de la abrazadera o la
guía.
SAU13446
Cataliza dorEste vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca d e
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación d e calor.
1. Guía
2. Tubo respiradero y tubo de rebose del de-
pósito de gasolina
2
1
U2CXS1S0.book Page 18 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3

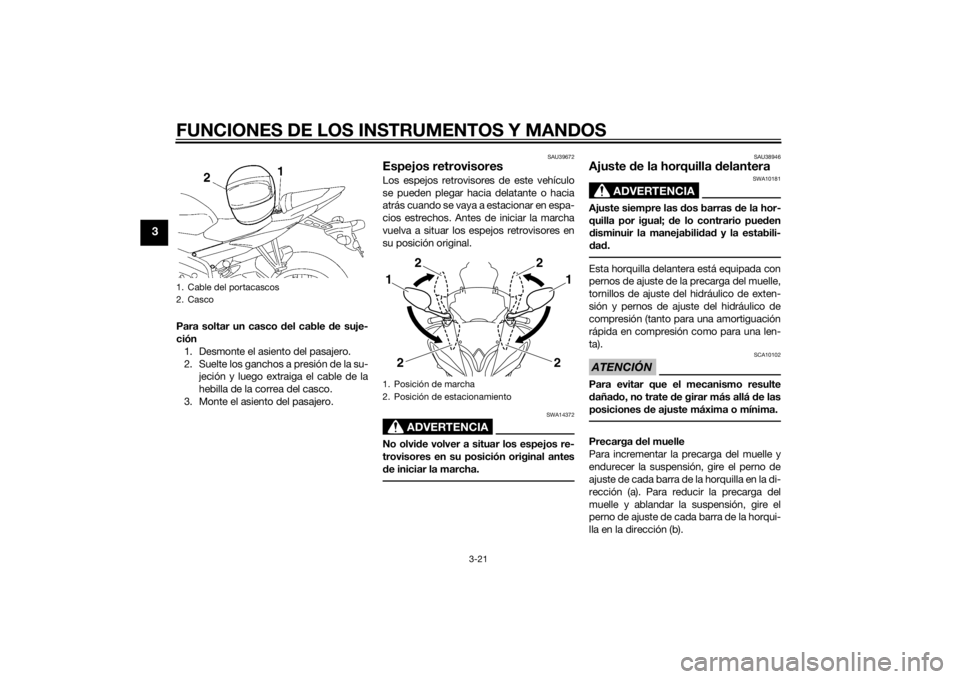

Para soltar un casco del cable de suje-
ción
1. Desmonte el asiento del pasajero.
2. Suelte los ganchos a presión de la su- jeción y luego extraiga el cable de la
hebilla de la correa del casco.
3. Monte el asiento del pasajero.
SAU39672
Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvi de volver a situar los espejos re-
trovisores en su posición original antes
d e iniciar la marcha.
SAU38946
Ajuste de la horquilla delantera
ADVERTENCIA
SWA10181
Ajuste siempre las d os barras de la hor-
quilla por igual; de lo contrario pue den
d isminuir la manejabili dad y la estabili-
d ad .Esta horquilla delantera está equipada con
pernos de ajuste de la precarga del muelle,
tornillos de ajuste del hidráulico de exten-
sión y pernos de ajuste del hidráulico de
compresión (tanto para una amortiguación
rápida en compresión como para una len-
ta).ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate d e girar más allá d e las
posiciones de ajuste máxima o mínima.Precarga d el muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el
perno de ajuste de cada barra de la horqui-
lla en la dirección (b).
1. Cable del portacascos
2. Casco
1. Posición de marcha
2. Posición de estacionamiento
2
2
1
2
2
1
U2CXS1S0.book Page 21 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3

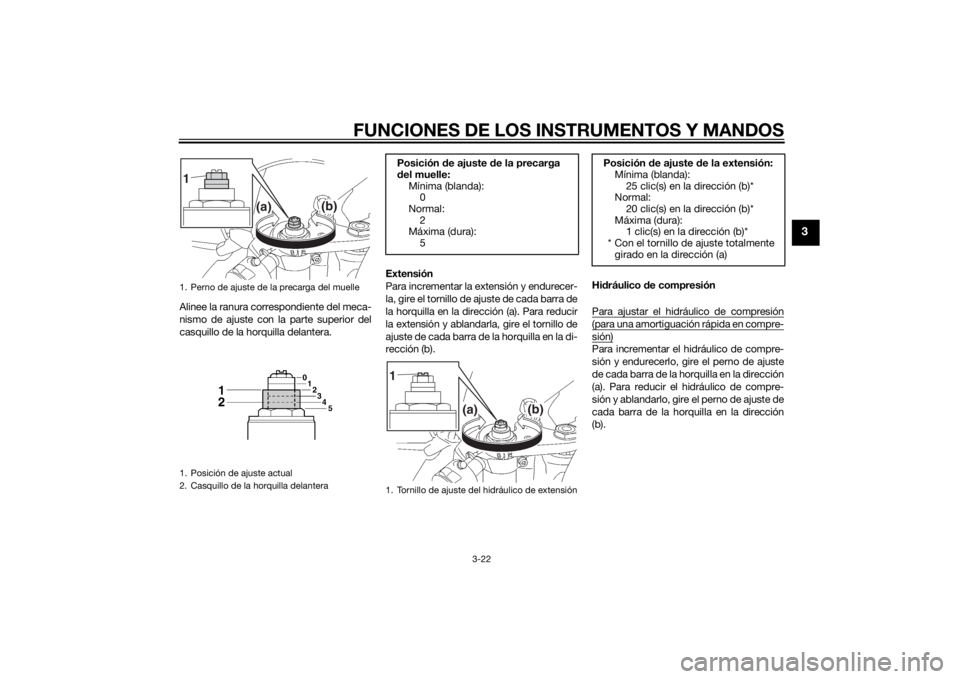

Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior del
casquillo de la horquilla delantera.Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste de cada barra de
la horquilla en la dire
cción (a). Para reducir
la extensión y ablandarla, gire el tornillo de
ajuste de cada barra de la horquilla en la di-
rección (b). Hi
dráulico de compresión
Para ajustar el hidráulico de compresión
(para una amortiguación rápida en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).
1. Perno de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Casquillo de la horquilla delantera1
(a) (b)
Posición
de ajuste de la precarga
d el muelle:
Mínima (blanda): 0
Normal:
2
Máxima (dura): 5
1. Tornillo de ajuste del hidráulico de extensión1
(a) (b)
Posición
de ajuste de la extensión:
Mínima (blanda):
25 clic(s) en la dirección (b)*
Normal: 20 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U2CXS1S0.book Page 22 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-23
3

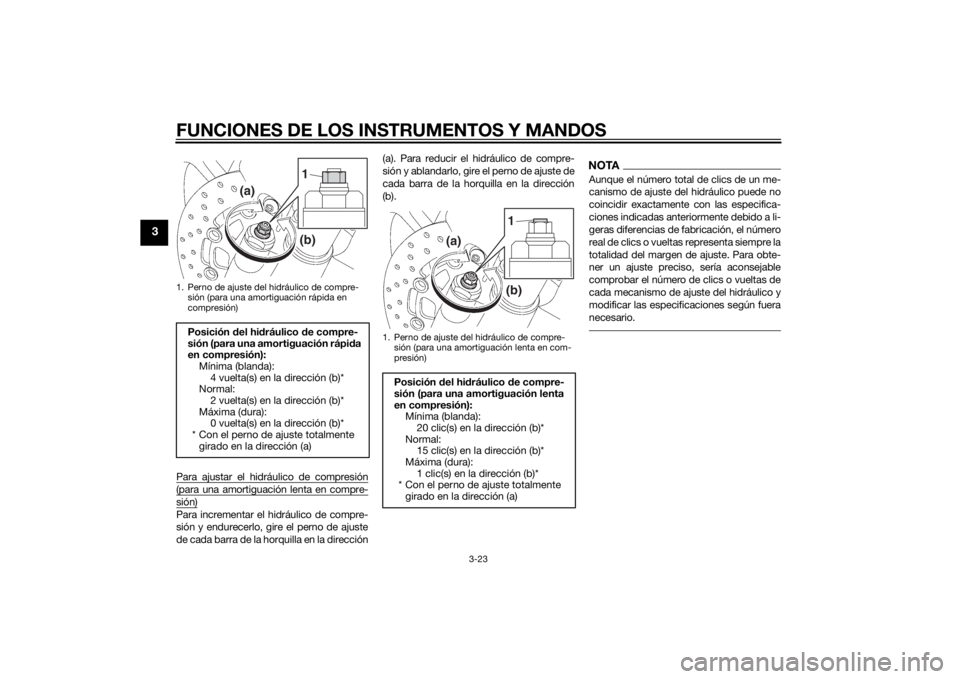

Para ajustar el hidráulico de compresión(para una amortiguación lenta en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección(a). Para reducir el hidráulico de compre-
sió n y ablandar lo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).
NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones indicadas anteriormente debido a li-
geras diferencias de fabricación, el número
real de clics o vueltas representa siempre la
totalidad del margen de ajuste. Para obte-
ner un ajuste preciso, sería aconsejable
comprobar el número de clics o vueltas de
cada mecanismo de ajuste del hidráulico y
modificar las especificaciones según fuera
necesario.
1. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación rápida en
compresión)Posición del hi dráulico de compre-
sión (para una amortiguación rápi da
en compresión): Mínima (blanda):
4 vuelta(s) en la dirección (b)*
Normal: 2 vuelta(s) en la dirección (b)*
Máxima (dura): 0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1
(a)
(b)
1. Perno de ajuste del hidráulico de compre-sión (para una amortiguación lenta en com-
presión)Posición del hi dráulico de compre-
sión (para una amortiguación lenta
en compresión): Mínima (blanda):20 clic(s) en la dirección (b)*
Normal: 15 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente girado en la dirección (a)
1
(a)
(b)
U2CXS1S0.book Page 23 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
3

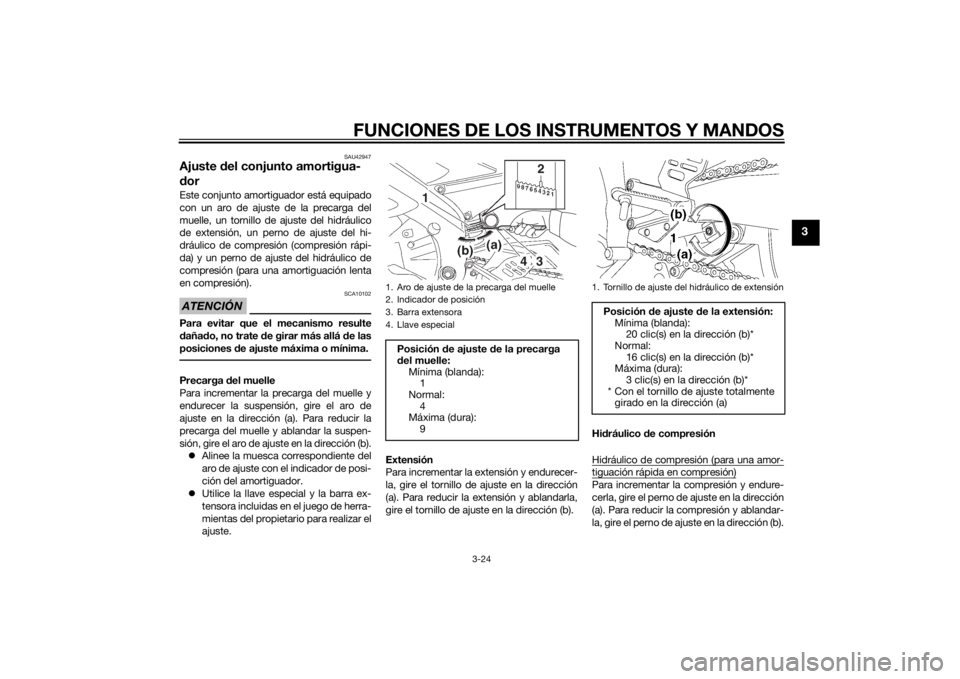

SAU42947
Ajuste del conjunto amortigua-
d orEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle, un tornillo de ajuste del hidráulico
de extensión, un perno de ajuste del hi-
dráulico de compresión (compresión rápi-
da) y un perno de ajuste del hidráulico de
compresión (para una amortiguación lenta
en compresión).ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).  Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
 Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste. Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b). Hi
dráulico de compresión
Hidráulico de compresión (para una amor-
tiguación rápida en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
l a, g i r e e l p er n o de aj u s t e en l a d i r e cc ió n ( b ).
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
3. Barra extensora
4. Llave especial
Posición de ajuste de la precarga
d el muelle:
Mínima (blanda): 1
Normal: 4
Máxima (dura):
9
1
4
32
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda): 20 clic(s) en la dirección (b)*
Normal:
16 clic(s) en la dirección (b)*
Máxima (dura): 3 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado en la dirección (a)
U2CXS1S0.book Page 24 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3

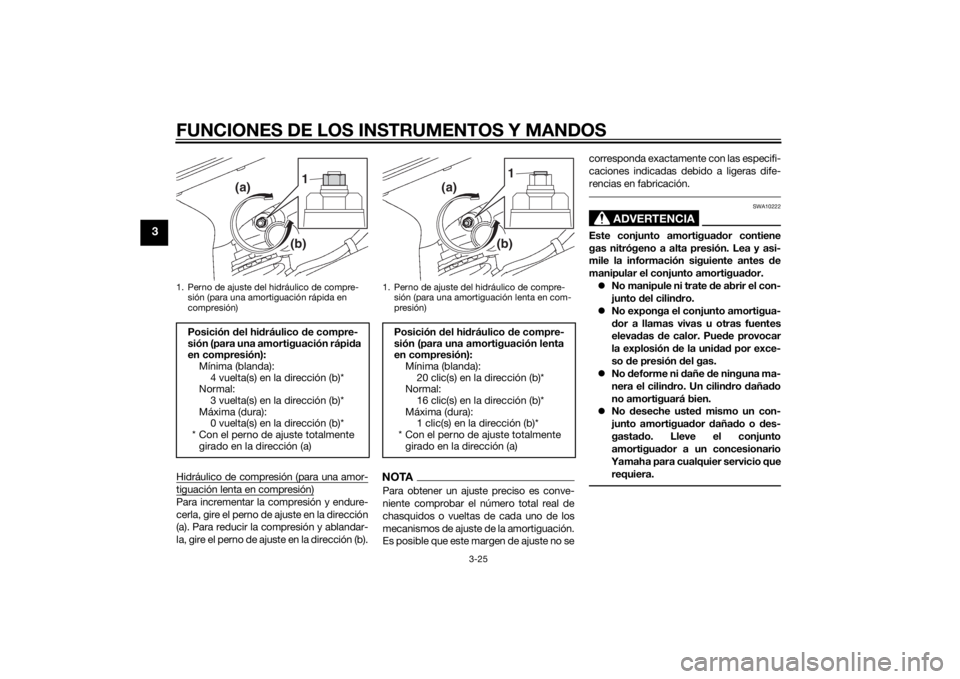

Hidráulico de compresión (para una amor-tiguación lenta en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el perno de ajuste en la dirección (b).
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas de cada uno de los
mecanismos de ajuste de la amortiguación.
Es posible que este margen de ajuste no secorresponda exactamente con las especifi-
caciones indicadas debido a ligeras dife-
rencias en fabricación.
ADVERTENCIA
SWA10222
Este conjunto amortigua
dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto d el cilindro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevad as de calor. Pued e provocar
la explosión d e la unidad por exce-
so de presión d el gas.
 No deforme ni d añe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o des-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que
requiera.
1. Perno de ajuste del hidráulico de compre- sión (para una amortiguación rápida en
compresión)Posición del hi dráulico de compre-
sión (para una amortiguación rápi da
en compresión): Mínima (blanda):
4 vuelta(s) en la dirección (b)*
Normal: 3 vuelta(s) en la dirección (b)*
Máxima (dura): 0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1
(a)
(b)
1. Perno de ajuste del hidráulico de compre-sión (para una amortiguación lenta en com-
presión)Posición del hi dráulico de compre-
sión (para una amortiguación lenta
en compresión): Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal: 16 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1
(a)
(b)
U2CXS1S0.book Page 25 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-26
3
SAU38963
Soportes de la correa d el equipa-
jeHay seis soportes de la correa del equipaje,
cuatro en la parte inferior del asiento de pa-
sajero y uno en cada estribera del pasajero.
Para usar los soportes de la correa del equipaje en el asiento del pasajero, retírelo.
(Véase la página 3-19). Desenganche las
correas de los ganchos y, después, monte
el asiento con las correas colgando por
fuera desde debajo del asiento del pasaje-
ro.
SAU41942
Sistema EXUPEste modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia
del motor mediante
una válvula que regula el diámetro interior
del tubo de escape. La válvula del sistema
EXUP se ajusta constantemente en función
del régimen del motor mediante un servo-
motor controlado por ordenador.ATENCIÓN
SCA15611
El sistema EXUP ha si do ajusta do y pro-
ba do exhaustivamente en la fábrica
Yamaha. La mod ificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes pued e provocar una
d isminución de las prestaciones o ave-
rías en el motor.
1. Soporte de la correa del equipaje
2. Gancho
1. Soporte de la correa del equipaje
2 1
1
2
U2CXS1S0.book Page 26 Monday, July 21, 2014 4:21 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-27
3
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU44893
Sistema
de corte del circuito de
encen did oEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U2CXS1S0.book Page 27 Monday, July 21, 2014 4:21 PM
