COMMANDES ET INSTRUMENTS
3-6
3
AffichageConditions Ce qu’il convient de faire
Moins de 40 °C
(moins de 104 °F) Le message “Lo” s’affiche. En ordre. On peut démarrer.
40–116 °C
(104–242 °F) La température du liquide de
refroidissement s’affiche.
En ordre. On peut démarrer.
117–134 °C
(243–274 °F) La température du liquide de
refroidissement clignote.
Le témoin d’alerte s’allume.Réduire la charge du moteur en roulant
à une vitesse modérée et à un faible ré-
gime jusqu’à ce que la température du
liquide de refroidissement baisse.
Si la température ne redescend pas,
couper le moteur. (Voir page 6-49.)
Plus de 134 °C
(plus de 274 °F) Le message “HI” clignote.
Le témoin d’alerte s’allume.Couper le moteur et le laisser refroidir.
(Voir page 6-49.)
TRIP A
˚C
TRIP A
˚C
TRIP A
˚C
TRIP A
˚C
U2CXF1F0.book Page 6 Thursday, July 17, 2014 1:07 PM

COMMANDES ET INSTRUMENTS
3-9
3
2. Appuyer simultanément sur le boutonde sélection “SELECT” et le bouton
de remise à zéro “RESET” pendant au
moins deux secondes.
3. Une fois que l’affichage des heures
clignote, régler les heures en ap-
puyant sur le bouton de remise à zéro
“RESET”.
4. Appuyer sur le bouton de sélection “SELECT”. L’affichage des minutes se
met à clignoter.
5. Régler les minutes en appuyant sur le bouton de remise à zéro “RESET”.
6. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Mo des compteur kilométrique, totalisa-
teur journalier et chronomètre Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”, totali-
sateurs journaliers “TRIP A” et “TRIP B” et
chronomètre) dans l’ordre suivant :
TRIP A →
TRIP B → ODO → Chronomètre
→ TRIP A
Quand le témoin d’alerte du niveau de car-
burant s’allume (se reporter à la page 3-4),
le compteur kilométrique passe automati-
quement en mode d’affichage de la réserve
“F-TRIP” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affi-
chage des compteurs (totalisateurs, comp-
teur kilométrique et chronomètre) se modi-
fie comme suit à la pression sur le bouton
de sélection “SELECT” :
F-TRIP → Chronomètre → TRIP A → TRIP
B → ODO → F-TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du to-
talisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment, et l’affichage retourne au mode affi-
ché précédemment après que le véhicule a
parcouru une distance d’environ 5 km
(3 mi). Chronomètre
Pour afficher le chronomètre, le sélection-
ner en appuyant sur le bouton de sélection
“SELECT”. (Les chiffres du chronomètre se
mettent à clignoter.) Relâcher le bouton de
sélection “SELECT”, puis appuyer à nou-
veau sur celui-ci pendant quelques secon-
des jusqu’à ce que les chiffres du chrono-
mètre cessent de clignoter.
Fonction normale
1. Démarrer le chronomètre en appuyant
sur le bouton “RESET”.
2. Arrêter le chronomètre en appuyant sur le bouton “SELECT”.
3. Remettre le chronomètre à zéro en appuyant une nouvelle fois sur le bou-
ton “SELECT”.
Fonction temps de passage1. Démarrer le chronomètre en appuyant sur le bouton “RESET”.
2. Appuyer sur le bouton “RESET” ou le contacteur du démarreur “ ” pour
mesurer les temps de passage. (Les
deux points “:” se mettent à clignoter.)
3. Appuyer sur le bouton “RESET” ou le contacteur du démarreur “ ” pour
afficher le temps de passage final ou
1. Compteur kilométrique/totalisateur journa-lier/totalisateur de la réserve/chronomètre
TRIP A
˚C
1
U2CXF1F0.book Page 9 Thursday, July 17, 2014 1:07 PM

COMMANDES ET INSTRUMENTS
3-10
3
sur le bouton “SELECT” pour arrêter
le chronomètre et afficher le total des
temps.
4. Remettre le chronomètre à zéro en appuyant sur le bouton “SELECT”.
N.B.Pour retourner au mode d’affichage précé-
dent, appuyer pendant quelques secondes
sur le bouton “SELECT” jusqu’à ce que les
chiffres du chronomètre se mettent à cli-
gnoter.Afficheur de la température du liqui de de
refroi dissement
Cet afficheur indique la température du li-
quide de refroidissement.
N.B.Lorsque l’on sélectionne l’afficheur de la
température du liquide de refroidissement,
“C” s’affiche d’abord pendant une se-
conde, puis la température du liquide de re-
froidissement s’affiche ensuite.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.Afficheur de la température d e l’air d’a d-
mission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air as-
piré dans le conduit d’admission d’air. Ap- puyer sur le bouton “RESET” pour alterner
entre l’afficheur de la température du li-
quide de refroidissement et celui de la tem-
pérature de l’air d’admission.
N.B.
Le témoin d’alerte de la température
du liquide de refroidissement s’allume
en cas de surchauffe du moteur,
même lorsque l’écran affiche la tem-
pérature de l’air d’admission.
 Lorsque la clé est tournée à la position
“ON”, la température du liquide de re-
froidissement s’affiche automatique-
ment, quel que soit l’affichage sélec-
tionné avant d’avoir tourné la clé sur
“OFF”.
 Lorsque l’on sélectionne l’afficheur de
la température de l’air, “A” s’affiche
d’abord pendant une seconde, puis
“A” et la température de l’air s’af-
fichent ensuite.
1. Afficheur de la température du liquide de re-
froidissement
TRIP A
˚C
1
1. Afficheur de la température de l’air d’admis- sion
TRIP A
˚C
1
U2CXF1F0.book Page 10 Thursday, July 17, 2014 1:07 PM

COMMANDES ET INSTRUMENTS
3-12
3
Fonction de réglage d e la luminosité de
l’écran et de réglage du témoin d e chan-
gement de vitesse
Cette fonction de réglage est divisée en
cinq étapes permettant d’effectuer les ré-
glages suivants dans l’ordre donné.  Luminosité de l’écran :
Cette fonction permet de régler la lu-
minosité des écrans et du compte-
tours en vue de les adapter à la clarté
ambiante. 
Action du témoin de changement de
vitesse :
Cette fonction permet de déterminer
l’activation ou non du témoin ainsi que
son mode d’alerte, soit le clignote-
ment, soit l’allumage en continu.
 Activation du témoin de changement
de vitesse :
Cette fonction permet de déterminer
le régime du moteur auquel le témoin
est activé.
 Désactivation du témoin de change-
ment de vitesse :
Cette fonction permet de déterminer
le régime du moteur auquel le témoin
est désactivé.
 Luminosité du témoin de changement
de vitesse :
Cette fonction permet de régler la lu-
minosité du témoin en fonction de ses
préférences.
N.B.Dans ce mode de réglage, l’écran de droite
affiche le réglage actuel de chacune des
fonctions, excepté celle de l’action du té-
moin de changement de vitesse.Réglage de la luminosité des écrans multi-fonctions et du compte-tours1. Tourner la clé de contact sur “OFF”. 2. Appuyer sur le bouton de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq secondes, puis relâcher le bouton de
sélection “SELECT”.
4. Appuyer sur le bouton “RESET” afin de régler le niveau de luminosité sou-
haitée.
5. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le niveau
de luminosité réglée. Le mode de ré-
glage passe à la fonction d’action du
témoin de changement de vitesse.
Réglage de la fonction d’action du témoin
de changement de vitesse1. Appuyer sur le bouton “RESET” afin de sélectionner l’un des réglages du
témoin suivants :
 Le témoin reste allumé lorsque
activé. (Ce réglage est sélec-
tionné lorsque le témoin reste al-
lumé.)
 Le témoin clignote lorsque ac-
tivé. (Ce réglage est sélectionné
lorsque le témoin clignote quatre
fois par seconde.)
 Le témoin est désactivé, c.-à-d.
que le témoin ne s’allumera pas
et ne clignotera pas. (Ce réglage

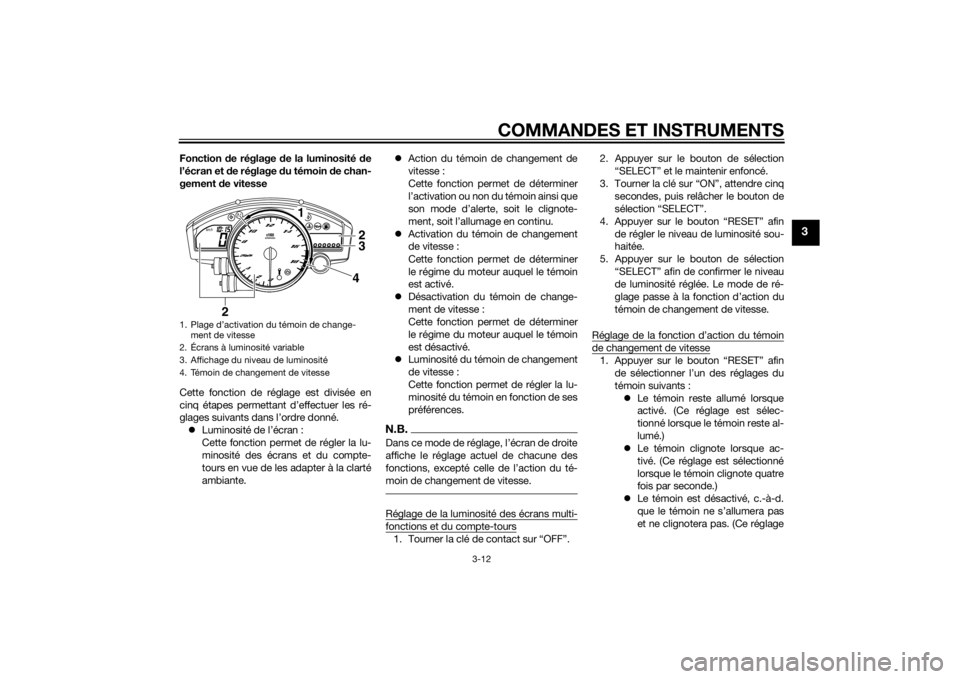

1. Plage d’activation du témoin de change-
ment de vitesse
2. Écrans à luminosité variable
3. Affichage du niveau de luminosité
4. Témoin de changement de vitesse
km/h
1
2
3
4
2
U2CXF1F0.book Page 12 Thursday, July 17, 2014 1:07 PM

COMMANDES ET INSTRUMENTS
3-13
3
est sélectionné lorsque le témoin
clignote une fois toutes les deux
secondes.)
2. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le réglage
de l’action du témoin. Le mode de ré-
glage passe à la fonction d’activation
du témoin de changement de vitesse.
Réglage de la fonction d’activation du té-
moin de changement de vitesseN.B.L’activation du témoin de changement de
vitesse peut s’effectuer entre 10000 et
18000 tr/mn. De 10000 à 13000 tr/mn, le
réglage du témoin s’effectue par incré-
ments de 500 tr/mn. De 13000 à 18000
tr/mn, le réglage du témoin s’effectue par
incréments de 200 tr/mn.1. Appuyer sur le bouton “RESET” afin de sélectionner le régime du moteur
qui déterminera l’activation du témoin.
2. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le régime
de ralenti sélectionné. Le mode de ré-
glage passe à la fonction de désacti-
vation du témoin de changement de
vitesse. Réglage de la fonction de désactivation du
témoin de changement de vitesseN.B.
La désactivation du témoin de chan-
gement de vitesse peut s’effectuer en-
tre 10000 et 18000 tr/mn. De 10000 à
13000 tr/mn, le réglage du témoin
s’effectue par incréments de 500
tr/mn. De 13000 à 18000 tr/mn, le ré-
glage du témoin s’effectue par incré-
ments de 200 tr/mn.
 Veiller à régler le régime du moteur à
une valeur supérieure à celle réglée à
l’étape de réglage de l’activation du
témoin, sinon le témoin de change-
ment de vitesse ne s’activera pas.1. Appuyer sur le bouton “RESET” afin
de sélectionner le régime du moteur
qui déterminera la désactivation du té-
moin.
2. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le régime
de ralenti sélectionné. Le mode de ré-
glage passe à la fonction de lumino-
sité du témoin de changement de vi-
tesse. Réglage de la luminosité du témoin de
changement de vitesse1. Appuyer sur le bouton “RESET” afin
de régler la luminosité souhaitée.
2. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le réglage
de la luminosité du témoin. L’écran de
droite retourne à l’affichage du comp-
teur kilométrique ou du totalisateur
journalier.
U2CXF1F0.book Page 13 Thursday, July 17, 2014 1:07 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se trad uire par un
acci dent et d es blessures.
FAU47152
N.B.Ce modèle est équipé de :
 un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran affiche le code d’erreur 30. Il ne
s’agit pas d’une défaillance. Tourner
la clé sur “OFF”, puis sur “ON” pour
effacer le code d’erreur. Si le contact
n’est pas coupé au préalable, le mo-
teur se lance mais ne se met pas en
marche lors de l’actionnement du
bouton du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas,
l’écran affiche le code d’erreur 70. Il ne
s’agit pas d’une défaillance. Appuyer
sur le contacteur de démarreur afin
d’effacer le code d’erreur et de remet-
tre le moteur en marche.
FAU33016
Mise en marche du moteurAfin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
 La boîte de vitesses doit être au point
mort.
 Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille
latérale relevée.
Se référer à la page 3-28 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer que le coupe-circuit du moteur est à la
position “ ”.
Les témoins et les témoins d’alerte
suivants doivent s’allumer pendant
quelques secondes, puis s’éteindre.
 Témoin d’alerte du niveau d’huile
 Témoin d’alerte du niveau de
carburant
 Témoin d’alerte de la tempéra-
ture du liquide de refroidisse-
ment
 Témoin de changement de vi-
tesse
 Témoin d’alerte de panne moteur
 Témoin de l’immobilisateur anti-
vol
U2CXF1F0.book Page 1 Thursday, July 17, 2014 1:07 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7
surface du pare-brise. Avant d’employer ce
genre de produit, faire un essai en polissant
une zone qui ne gêne pas la visibilité.
Nettoyage du pot d’échappement en titaneCe modèle est équipé d’un pot d’échappe-
ment en titane. Celui-ci requiert les soins
particuliers suivants. Nettoyer le pot d’échappement en ti-
tane exclusivement avec des chiffons
ou éponges propres et doux et à l’eau
additionnée de détergent doux. Si
toutefois le détergent doux ne par-
vient pas à nettoyer parfaitement le
pot d’échappement, on peut recourir
à des produits alcalins et à une brosse
à poils doux.
 Ne jamais recourir à des produits spé-
ciaux pour nettoyer ce type de pot
d’échappement, sous peine d’en-
dommager sa finition.
 La graisse, même les petites quantités
se trouvant sur les doigts ou sur des
chiffons usagés, laissera des traces
sur le pot d’échappement en titane.
Éliminer celles-ci à l’aide d’un dé-
tergent doux.
 Noter qu’il est normal que la partie du
tube d’échappement se trouvant à
proximité du pot d’échappement su- bisse des décolorations dues à la cha-
leur et qu’il n’est pas possible d’élimi-
ner ces taches.
Après le nettoyage 1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
4. Une bonne mesure de prévention contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être nettoyées en pulvérisant de
l’huile.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite- ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte d e
contrôle.  S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
 Si nécessaire, nettoyer les disques
et les garnitures d e frein à l’aide
d ’un pro duit spécial pour disque de
frein ou d ’acétone, et nettoyer les
pneus à l’eau chau de et au dé-
tergent doux. Effectuer ensuite un
test de con duite afin d e vérifier le
freinage et la prise de virages.ATTENTION
FCA10801
 Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
 Ne jamais en duire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un pro duit
spécial.
 Éviter l’emploi de pro duits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.
U2CXF1F0.book Page 3 Thursday, July 17, 2014 1:07 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:2040 mm (80.3 in)
Largeur hors tout:
705 mm (27.8 in)
Hauteur hors tout: 1095 mm (43.1 in)
Hauteur de la selle: 850 mm (33.5 in)
Empattement:
1375 mm (54.1 in)
Garde au sol: 130 mm (5.12 in)
Rayon de braquage minimum: 3600 mm (141.7 in)Poi ds:Poids à vide:
189 kg (417 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
4 cylindres en ligne
Cylindrée: 599 cm3
Alésage × course:
67.0 × 42.5 mm (2.64 × 1.67 in)
Taux de compression:
13.1 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Type:
SAE 10W-40, 10W-50, 15W-40, 20W-40
ou 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile: 2.60 L (2.75 US qt, 2.29 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:Essence super sans plomb (essence-
alcool (E10) acceptable)
Capacité du réservoir: 17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantité de la réserve: 3.5 L (0.92 US gal, 0.77 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
13S1 00Bougie(s):Fabricant/modèle:NGK/CR10EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:2.073 (85/41)
Transmission finale: Chaîne
Taux de réduction secondaire:
2.813 (45/16)
Type de boîte de vitesses: Prise constante, 6 rapports
Commande: Au pied gauche
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2CXF1F0.book Page 1 Thursday, July 17, 2014 1:07 PM

10-1
10
INDEX
AAccroche-casque, câble ...................... 3-20
Ampoule d’éclairage de plaque d’immatriculation, remplacement....... 6-42
Avertisseur, contacteur ........................ 3-14BBagages, supports de sangle de fixation ................................................ 3-26
Batterie ................................................. 6-36
Béquille latérale .................................... 3-27
Béquille latérale, contrôle et lubrification ......................................... 6-34
Bougies, contrôle ................................. 6-14
Bras oscillant, lubrification des pivots.................................................. 6-34CCâbles, contrôle et lubr ification............ 6-32
Caches et carénages, dépose et repose ................................................ 6-10
Calage de la moto ................................ 6-42
Caractéristiques ..................................... 8-1
Carburant.............................................. 3-17
Carburant, économies ............................ 5-3
Carburant, témoin du niveau .................. 3-4
Chaîne de transmission, nettoyage et graissage ............................................ 6-31
Chaîne de transmission, tension .......... 6-29
Clignotant, remplacement d’une ampoule ............................................. 6-41
Clignotants, contacteur ........................ 3-14
Clignotants, témoins............................... 3-4
Combiné ressort-amortisseur, réglage ............................................... 3-24
Compteurs multifonctions ...................... 3-7 Consignes de sécurité ........................... 1-1
Contacteur à clé/antivol ......................... 3-2
Contacteur d’appel de phare ............... 3-14
Contacteurs à la poignée ..................... 3-14
Contrôle et lubrification de la pédale
de frein et du sélecteur ...................... 6-32
Coupe-circuit d’allumage..................... 3-28
Coupe-circuit du moteur ...................... 3-14
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur ......................... 3-14
Dépannage, schémas de diagnostic.... 6-48
Direction, contrôle ................................ 6-35
Durite de mise à l’air du réservoir de carburant et durite de trop-plein........ 3-18EEmbrayage, levier................................. 3-15
Embrayage, réglage de la garde du
levier .................................................. 6-26
Emplacement des éléments................... 2-1
Entretien du système de contrôle des
gaz d’échappement ............................. 6-3
Entretiens et graissages périodiques ..... 6-5
Étiquette des codes du modèle ............. 9-1
EXUP .................................................... 3-27FFeu arrière/stop .................................... 6-41
Feu stop, contacteurs .......................... 6-27
Feux de détresse, contacteur .............. 3-15
Filtre à air, élément............................... 6-21
Fourche, contrôle ................................. 6-34
Fourche, réglage .................................. 3-22
Frein, contrôle de la garde du levier .... 6-26
Frein, levier ........................................... 3-16 Frein, pédale ......................................... 3-16
Fusibles, remplacement ....................... 6-37
HHuile moteur et cartouche du filtre ....... 6-15
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol............................. 3-1
Inverseur feu de route/feu de
croisement.......................................... 3-14JJeu des soupapes ................................ 6-22LLeviers de frein et d’embrayage,
contrôle et lubrification ....................... 6-33
Liquide de frein, changement ............... 6-29
Liquide de frein, contrôle du niveau ..... 6-28
Liquide de refroidissement ................... 6-18
Liquide de refroidissement, témoin d’alerte de température ........................ 3-5MMoteur, numéro de série ........................ 9-1NNuméros d’identification......................... 9-1PPanne du moteur, témoin ....................... 3-7
Pannes, diagnostic ............................... 6-47
Phare, remplacement d’une ampoule.............................................. 6-39
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-27
Pneus .................................................... 6-23
Poignée des gaz, contrôle de la garde .................................................. 6-22
U2CXF1F0.book Page 1 Thursday, July 17, 2014 1:07 PM
