Regelmäßi ge Wartun g und Einstellun g
6-39
6
GAU70540
Bremslicht/RücklichtDieses Modell ist mit LED-Brems-
licht/Rücklicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen, falls das Bremslicht/Rücklicht nicht
funktioniert.
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau be nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192]
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
21
U2CXG2G0.book Page 39 Monday, June 22, 2015 9:05 AM
Page 92 of 114

Regelmäßi ge Wartun g un d Einstellun g
6-40
6
GAU24314
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen. 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
1. Schraube
2. Kennzeichenbeleuchtungsanlage
1
2
1. Lampe der Kennzeichenbeleuchtung
2. Lampenfassung der Kennzeichenbeleuch- tung
1
2
U2CXG2G0.book Page 40 Monday, June 22, 2015 9:05 AM
Page 93 of 114

Regelmäßi ge Wartun g und Einstellun g
6-41
6
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU24361
Vorderrad
GAU56351
Vorderra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Vorderachsklemmschrauben, die Achsschraube und dann die Brems-
sattelschrauben lockern.
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten. 3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.
4. Die Bremssättel links und rechts ab- schrauben. ACHTUNG: Niemals d ie
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems belä ge heraus ged rückt wer-
d en.
[GCA11052]
5. Die Achsschraube entfernen, von links
gegen die Radachse drücken und sie
herausnehmen und dann das Rad ab-
nehmen.
1. Vorderachs-Klemmschraube
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
5. Achsschraube
31
2
4
5
U2CXG2G0.book Page 41 Monday, June 22, 2015 9:05 AM
Page 94 of 114

Regelmäßi ge Wartun g un d Einstellun g
6-42
6
Vorderra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse durchstecken.
3. Die Achsschraube montieren, das Vorderrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Die Bremssättel links und rechts an-
schrauben.HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.
5. Die Schraube und Mutter des Brems-schlauchhalters links und rechts an-
schrauben.
6. Die Bremssattel-Befestigungsschrau- ben und die Bremsschlauchhalter-
Schrauben vorschriftsmäßig festzie-
hen.
7. Die Achsschraube vorschriftsmäßig festziehen.HINWEISBeim Festziehen der Achsschraube die
Radachse mit einem 19 mm Sechskant-
schlüssel halten, damit sie sich nicht mit-
dreht.8. Die Achs-Klemmschraube B, dann die Klemmschraube A mit dem vorge-
schriebenen Drehmoment festziehen. 9. Dann die Klemmschraube B mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
10. Mit einem Gummihammer leichte Schläge auf die Außenseite des rech-
ten Gabelbeins ausführen, um es auf
das Ende der Radachse auszurichten.
11. Die Achs-Klemmschraube D, dann die Klemmschraube C mit dem vorge-
schriebenen Drehmoment festziehen.
1. Radachse
Anzu gsmomente:
Bremssattel-Befestigungsschraube: 35 Nm (3.5 m·kgf, 25 ft·lbf)
Bremsschlauchhalter-Schraube: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Anzu gsmoment:
Achsschraube: 91 Nm (9.1 m·kgf, 66 ft·lbf)
1. Vorderachs-Klemmschraube A
2. Vorderachs-Klemmschraube B
3. Vorderachs-Klemmschraube C
4. Vorderachs-Klemmschraube DAnzu gsmoment:
Radachsen-Klemmschraube: 21 Nm (2.1 m·kgf, 15 ft·lbf)
U2CXG2G0.book Page 42 Monday, June 22, 2015 9:05 AM
Page 95 of 114

Regelmäßi ge Wartun g und Einstellun g
6-43
6
12. Dann die Klemmschraube D mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
13. Mit angezogener Vorderradbremse mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
GAU25081
Hinterra d
GAU56721
Hinterrad aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver- fahren auf Seite 6-40 anheben.
3. Die Achsmutter abschrauben. 4. Die Kontermuttern auf beiden Seiten
der Schwinge vollständig lockern.
5. Die Kettenspanner-Einstellschraube in Richtung (a) drehen, um die An-
triebskette zu lockern, so dass sie
vom Kettenrad abgenommen werden
kann, und dann das Rad nach vorn
drücken.
6. Die Antriebskette vom Kettenrad ab- nehmen.
Anzu
gsmoment:
Radachsen-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)1. Achsmutter
2. Bremssattel
3. Bremssattelhalterung
1
2
3

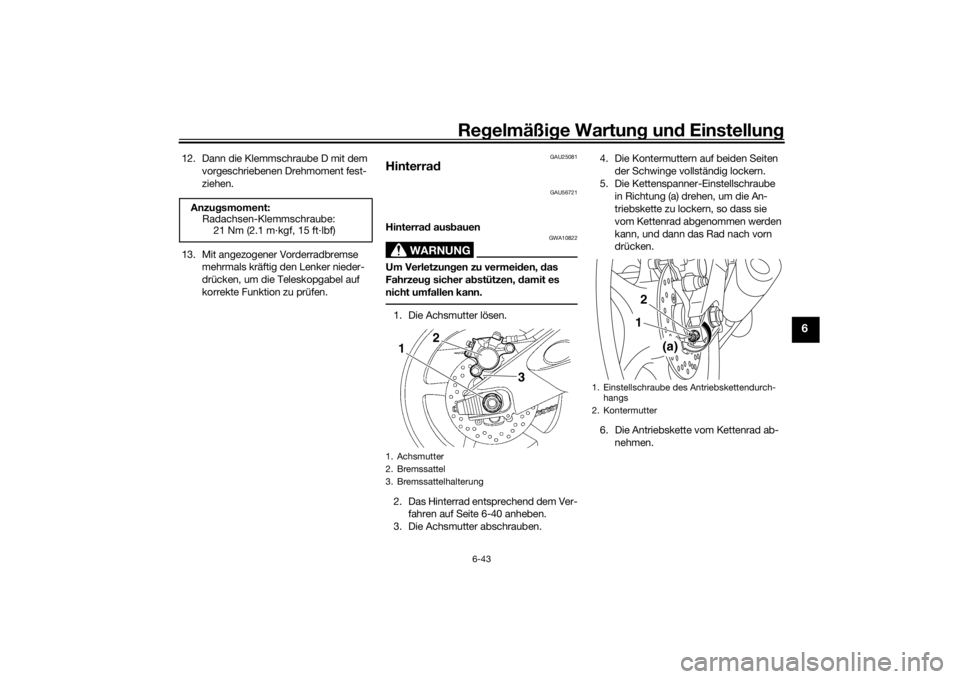

1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
(a)
12
U2CXG2G0.book Page 43 Monday, June 22, 2015 9:05 AM
Page 96 of 114

Regelmäßi ge Wartun g un d Einstellun g
6-44
6
HINWEISFalls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
Die Antriebskette kann nicht zerlegt
werden.7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Wenn Rad und
Bremsschei be aus geb aut sin d, auf
keinen Fall die Bremse b etätigen,
d a sonst d ie Bremsbeläg e aneinan-
d er ged rückt werd en.
[GCA11073]
Hinterrad ein bauen
1. Rad und Bremssattelhalterung ein- bauen, indem die Radachse von links
eingesetzt wird.HINWEISSicherstellen, dass die Feststellein-
richtung an der Bremssattelhalterung
in die Aufnahme der Schwinge einge-
setzt wird.
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren, dann das Hinterrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-28.)
5. Die Achsmutter vorschriftsmäßig fest- ziehen.
6. Die Einstellschrauben des An- triebskettenspiels mit dem vorge-
schriebenen Anzugsmoment in Rich-

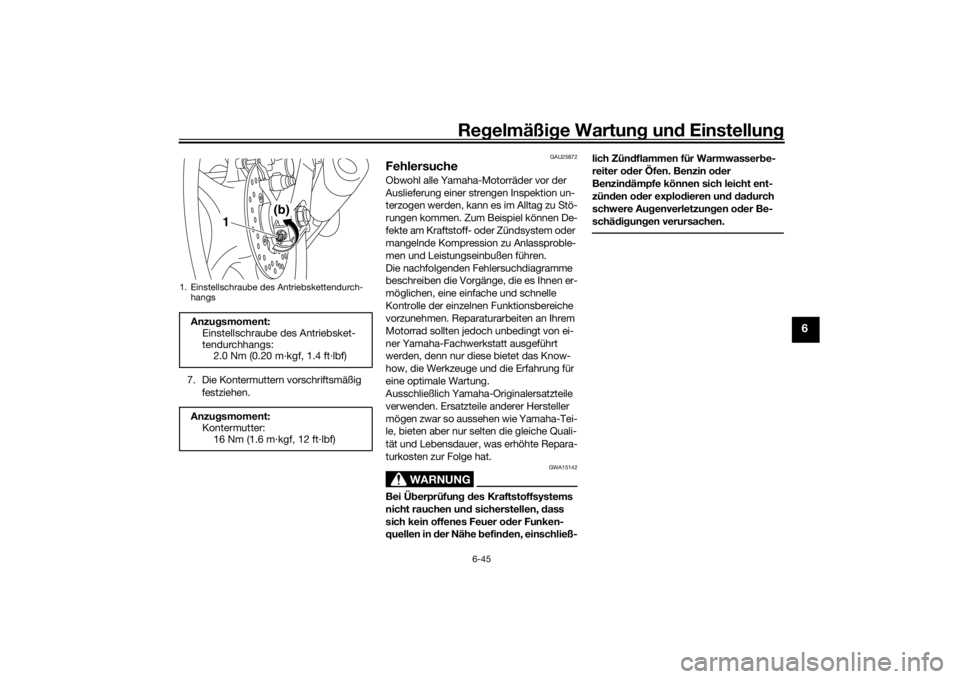

tung (b) festziehen.

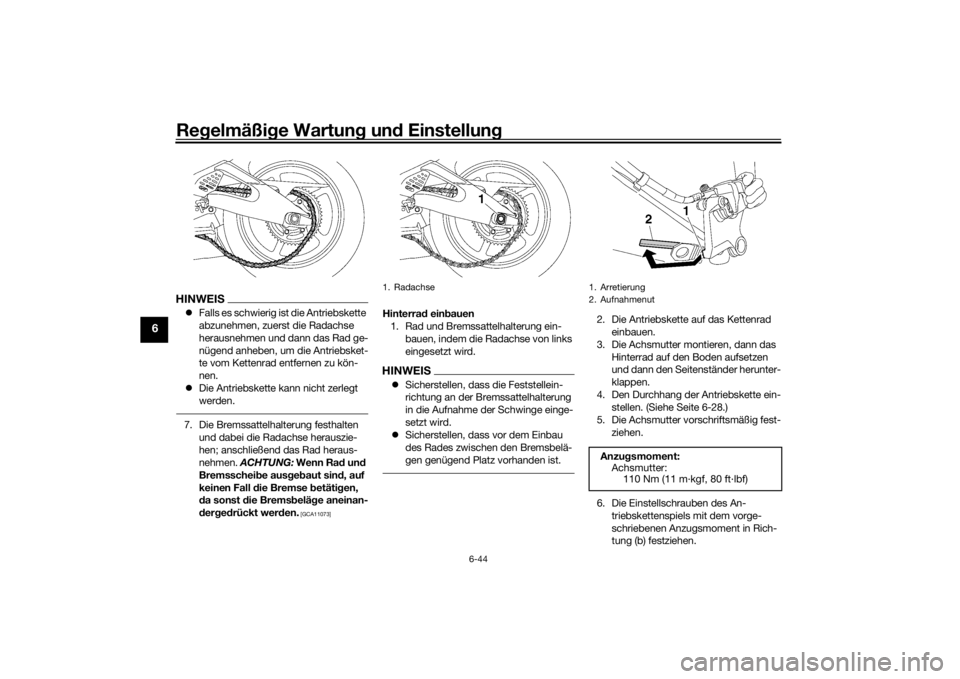

1. Radachse
1. Arretierung
2. AufnahmenutAnzu gsmoment:
Achsmutter: 110 Nm (11 m·kgf, 80 ft·lbf)
U2CXG2G0.book Page 44 Monday, June 22, 2015 9:05 AM
Page 97 of 114

Regelmäßi ge Wartun g und Einstellun g
6-45
6
7. Die Kontermuttern vorschriftsmäßig
festziehen.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befin den, einschließ- lich Zün
dflammen für Warmwasser be-
reiter o der Öfen. Benzin od er
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
1. Einstellschraube des Antriebskettendurch-
hangsAnzu gsmoment:
Einstellschraube des Antriebsket-
tendurchhangs: 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Anzu gsmoment:
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
(b)
1
U2CXG2G0.book Page 45 Monday, June 22, 2015 9:05 AM
Page 98 of 114

Regelmäßi ge Wartun g un d Einstellun g
6-46
6
GAU42505
Fehlersuch dia grammeS tartpro bleme un d man geln de Motorleistun g
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
U2CXG2G0.book Page 46 Monday, June 22, 2015 9:05 AM
Page 99 of 114

Regelmäßi ge Wartun g und Einstellun g
6-47
6
Motorüberhitzun g
WARNUNG
GWAT1041
Niemals den Kühler deckel a bnehmen, wenn d er Motor und d er Kühler heiß sin d. S ieden d heiße Flüssi gkeit un d heißer
Dampf können unter Druck austreten un d ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor a bgekühlt
ist.
Einen dicken Lappen, wie z. B. ein Hand tuch, über den Kühlerverschluss deckel le gen un d d ann den Deckel lan gsam geg en
d en Uhrzei gersinn bis zum Anschla g d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf d en Deckel drücken un d g eg en den Uhrzei gersinn a bschrau ben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.

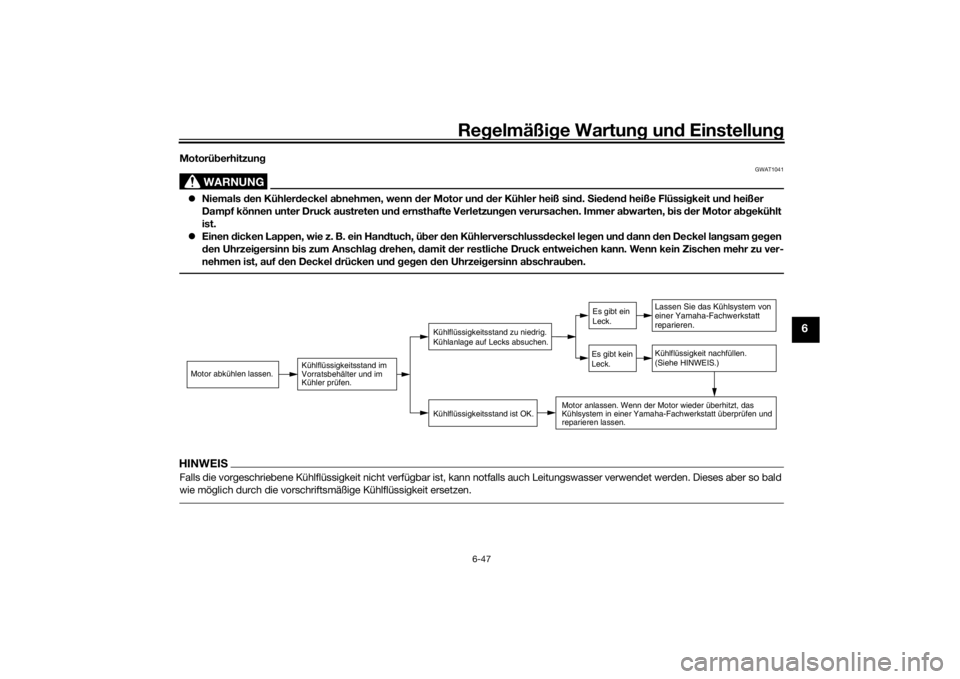

Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U2CXG2G0.book Page 47 Monday, June 22, 2015 9:05 AM
Page 100 of 114

Pflege und La gerung d es Motorra ds
7-1
7
GAU37834
Vorsicht bei Mattfar benACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g un g d es Fahrzeu gs sollten Sie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum S äu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU54721
Pfle geWährend die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorrad-Auspuffanlage unangenehm
auf. Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vor bereitun g für die Reinig ung
1. Die Schalldämpferöffnung abkühlen lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reini gun g
ACHTUNG
GCA11143
Stark säurehalti ge Rad reiniger, be-
son ders an S peichenrä dern, ver-
mei den. Wer den solche Prod ukte
für schwer zu entfernen de Ver-
schmutzun gen verwen det, das Rei-
ni gung smittel nicht län ger als vor-
g eschrie ben auf der betroffenen
S telle lassen. Die b ehandelten Teile
un bed in gt sehr g ut mit Wasser spü-
len, sofort a btrocknen un d an-
schließen d mit einem Korrosions-
schutz versehen.
Unsach gemäße Reinig ung kann
Plastikteile (wie Verklei dung steile,
A bdeckun gen, Win dschutzschei-
b en, Streuschei ben, Instrumenten-
b eleuchtun g us w
.) und d ie Schall-
d ämpfer b eschädig en.
Ausschließlich weiche, sau bere Tü-
cher o der Schwämme mit Wasser
verwen den, um Plastikteile zu reini-
g en. Wenn sich die Plastikteile mit
Wasser allein nicht g ründlich genu g
reini gen lassen, kann ein ver dünn-
U2CXG2G0.book Page 1 Monday, June 22, 2015 9:05 AM
