Instrument och kontrollfunktioner
4-14
4
Total bränsleför bruknin g
Displayen visar den totala mängden bräns-
le som förbrukats sedan den senaste noll-
ställningen.
Värdet visas i liter när kilometer används.
Värdet visas i gallons när miles används.
Om du vill nollställa visningen av total
bränsleförbrukning trycker du på “RESET” i
en sekund.
TIPS
När displayen för total bränsleförbrukning
har nollställts, visas “_ _ . _” tills fordonet
har kört tillräckligt lång sträcka.
Inställnin gslä ge för skärmens ljusstyrka
och växling slampa
Detta läge växlar mellan fem lägen, vilka
gör att du kan göra följande inställningar i
den ordning som beskrivs nedan.
Skärmens ljusstyrka – justerar ljusstyr-
kan på skärmarna och varvräknare.
Växlingslampans funktion – ställer in
att växlingslampan ska vara på, blinka
eller vara avstängd.
Växlingslampans aktivering – ställer in
motorvarvtalet då växlingslampan ska
tändas.
Växlingslampans inaktivering – ställer
in motorvarvtalet då växlingslampan
ska slockna.
Växlingslampans ljusstyrka – justerar
växlingslampans ljusstyrka.
TIPS
Titta på skärmen för ljusstyrkans nivå när
du justerar ljusstyrkan.
Justera skärmens och varvräknarens ljus-
styrka
1. Vrid nyckeln till “OFF”.
2. Tryck och håll inne “SELECT”-knap-
pen.
3. Vrid nyckeln till “ON” och släpp däref-
ter “SELECT”-knappen efter 5 sekun-
der.
4. Tryck på “RESET”-knappen för att
ange ljusstyrkenivå.
5. Bekräfta inställningen genom att trycka på “SELECT”. Inställningsläget
ändras till växlingslampans funktion.
Ställa in växlingslampans funktion
1. Tryck på “RESET” när du vill välja en av följande funktionsinställningar för
växlingslampan: On – växlingslampan tänds när
den aktiveras. (Inställningen väljs
när växlingslampan ska lysa.)
Flash – växlingslampan blinkar
när den aktiveras. (Inställningen
väljs när växlingslampan ska
blinka fyra gånger i sekunden.)
1. Display för total bränsleförbrukning
1. Växlingslampa
2. Växlingslampans aktiveringsområde
3. Visning av ljusstyrkans nivå
1
12
3
UBN6M0M0.book Page 14 Tuesday, January 24, 2017 3:13 PM
Page 35 of 108

Instrument och kontrollfunktioner
4-18
4
MAU63040
ABS
Yamaha ABS (Anti-lock Brake System) be-står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll allti d ett för hasti gheten anpassat
avstån d till framförvaran de for don, även
om du har ABS.
ABS fun gerar bäst vi d lån ga in-
b romsnin gssträckor.
På vissa un derla g, t.ex. ojämna vä-
g ar eller g rusvägar, kan broms-
sträckan bli län gre me d ABS än
utan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.
VIKTIGT
MCA20100
Var försiktig
så att sensor eller rotor inte
ska das. Om nå gon av d em skadas kan
ABS-funktionen fun gera felakti gt.
1. Framhjulets sensorrotor
2. Framhjulets sensor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
1
2
1
2
UBN6M0M0.book Page 18 Tuesday, January 24, 2017 3:13 PM
Page 36 of 108

Instrument och kontrollfunktioner
4-19
4
MAU13075
Tanklock
För att öppna tanklocket

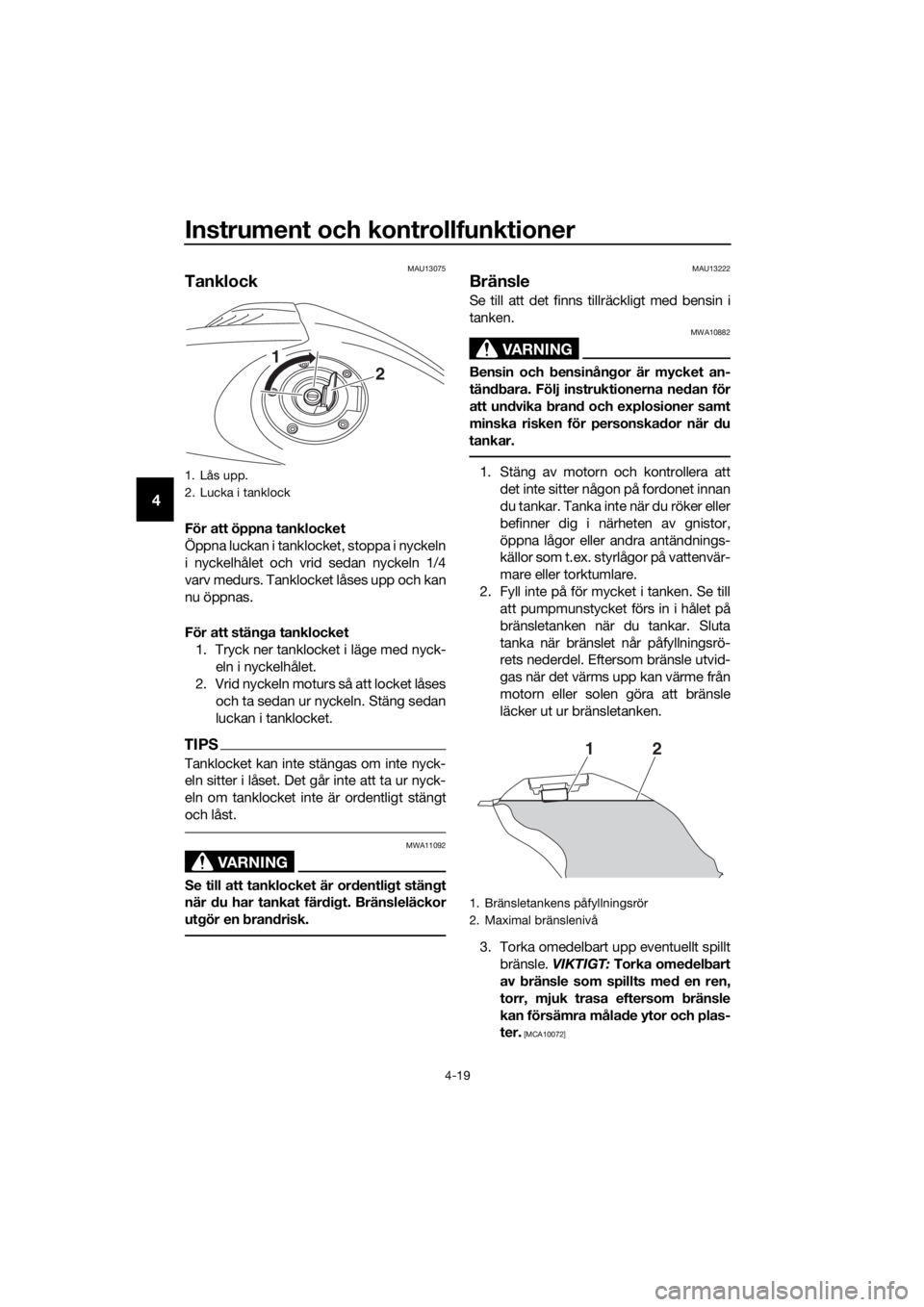

Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
1. Tryck ner tanklocket i läge med nyck- eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
TIPS
Tanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är or dentli gt stäng t
när du har tankat fär dig t. Bränsleläckor
ut gör en bran drisk.
MAU13222
Bränsle
Se till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinån gor är mycket an-
tän dbara. Följ instruktionerna ne dan för
att un dvika bran d och explosioner samt
minska risken för personska dor när d u
tankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
3. Torka omedelbart upp eventuellt spillt bränsle. VIKTIGT: Torka ome del bart
av bränsle som spillts me d en ren,
torr, mjuk trasa eftersom bränsle
kan försämra måla de ytor och plas-
ter.
[MCA10072]
1. Lås upp.
2. Lucka i tanklock
2
1
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
12
UBN6M0M0.book Page 19 Tuesday, January 24, 2017 3:13 PM
Page 37 of 108

Instrument och kontrollfunktioner
4-20
4
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftig t och kan orsaka person-
ska dor eller dödsfall. Var försikti g när du
hanterar bensin. Su g al dri g upp bensin
me d munnen. Om d u råkar svälja bensin,
inan das mycket bensinån gor eller får
b ensin i ö gonen, ska du genast uppsöka
läkare. Om du får b ensin på hu den ska
d u tvätta områ det me d tvål och vatten.
Byt kläd er om du får b ensin på klä derna.
MAU75320
VIKTIGT
MCA11401
Använ d b ara blyfri bensin. Om d u använ-
d er bensin som inte är blyfri kan allvarli-
g a skad or uppstå på motorn, exempelvis
ventiler, kolvrin gar och av gassystem.
TIPS
Detta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).
Kontrollera att bensinmunstycket har
samma märkning när du tankar.
Din Yamaha motor har konstruerats för att
köra på blyfri premiumbensin med ett ok-
tantal på 95 eller högre. Om motorn knack-
ar (eller spikar) bör du använda ett bränsle
av annat märke. Om du använder blyfri
bensin kommer tändstiftens livslängd att
förlängas och underhållskostnaderna mins-
kar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
Rekommen
derat bränsle:
Blyfri bensin, premium (gasohol
[E10] kan användas)
Ta n k v o l y m :
17 L (4.5 US gal, 3.7 Imp.gal)
Kvarvaran de män gd (när varnin gs-
lampan för bränslenivå tän ds):
3.4 L (0.90 US gal, 0.75 Imp.gal)
E10
UBN6M0M0.book Page 20 Tuesday, January 24, 2017 3:13 PM

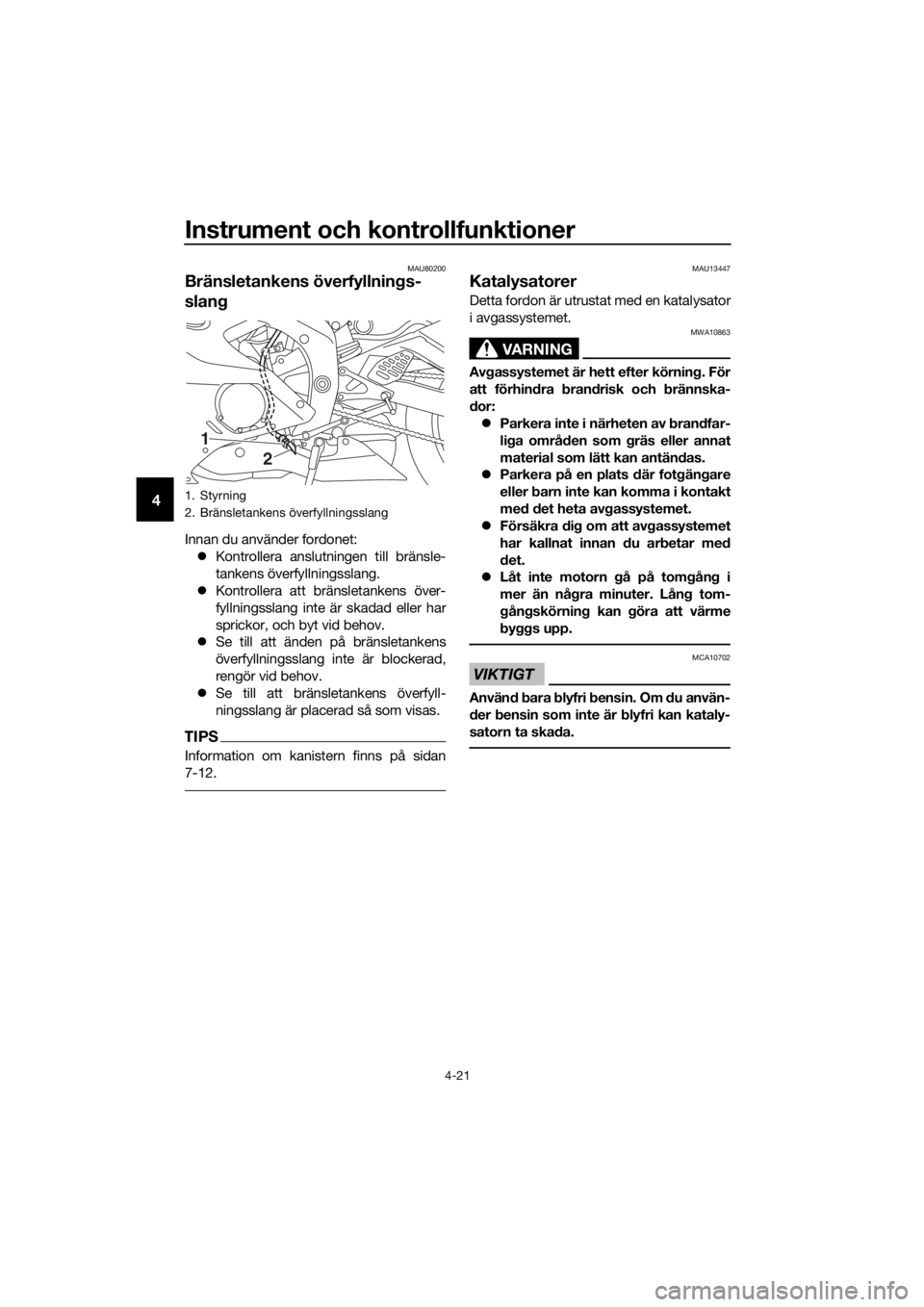

Page 38 of 108

Instrument och kontrollfunktioner
4-21
4
MAU80200
Bränsletankens överfyllnings-
slan g
Innan du använder fordonet:
Kontrollera anslutningen till bränsle-
tankens överfyllningsslang.
Kontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
Se till att änden på bränsletankens
överfyllningsslang inte är blockerad,
rengör vid behov.
Se till att bränsletankens överfyll-
ningsslang är placerad så som visas.
TIPS
Information om kanistern finns på sidan
7-12.
MAU13447
Katalysatorer
Detta fordon är utrustat med en katalysator
i avgassystemet.
VARNING
MWA10863
Avgassystemet är hett efter körning . För
att förhin dra bran drisk och b rännska-
d or:
Parkera inte i närheten av b randfar-
li g a områ den som g räs eller annat
material som lätt kan antän das.
Parkera på en plats d är fotgän gare
eller barn inte kan komma i kontakt
me d d et heta av gassystemet.
Försäkra dig om att avg assystemet
har kallnat innan du ar betar med
d et.
Låt inte motorn g å på tomgån g i
mer än någ ra minuter. Lång tom-
g ån gskörnin g kan göra att värme
b yggs upp.
VIKTIGT
MCA10702
Använ d b ara blyfri bensin. Om d u använ-
d er bensin som inte är b lyfri kan kataly-
satorn ta ska da.
1. Styrning
2. Bränsletankens överfyllningsslang
1
2
UBN6M0M0.book Page 21 Tuesday, January 24, 2017 3:13 PM
Page 51 of 108

Hantering och vikti ga punkter vid körning
6-2
6
MAU80211
Start av motorn
För att tändkretsens avstängningssystem
(sidan 4-29) ska tillåta att motorn får startas
måste något av följande vara uppfyllt:
Växeln ligger i neutralläge.
En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Starta motorn
1. Vrid tändningsnyckeln till läge “ON” och se till att motorns stoppknapp står
på “ ”.
2. Kontrollera att följande lampor utför en kretskontroll (tänds i några sekunder
och slocknar sedan). Varningslampa för motorpro-
blem
ABS-varningslampa*
Varningslampa för oljenivå
Varningslampa för bränslenivå*
Varningslampa för kylvätsketem-
peratur
Antispinnsystemets indikerings-
lampa
Indikeringslampa för växling
Indikeringslampa för startspärr-
system
TIPS
ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).
Varningslampan för bränslenivå fort-
sätter att lysa om bränslenivån är låg.
VIKTIGT
MCA24110
Om en varnin gs- eller in dikatorlampa
inte fun gerar så som beskrivs ovan ska
d u låta en Yamaha-återförsäljare kon-
trollera for donet.
3. Växla till friläget (eller håll kopplings-
handtaget intryckt när sidostödet är
uppfällt).
4. Tryck på startknappen “ ” för att startmotorn ska dra runt motorn.
Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så län ge som
möjli gt b ör du un dvika krafti ga accelera-
tioner så län ge som motorn är kall!
UBN6M0M0.book Page 2 Tuesday, January 24, 2017 3:13 PM
Page 65 of 108

Periodiskt un derhåll och justerin g
7-12
7
TIPS
Om du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
VIKTIGT
MCA10841
Använd inte nå gra verkty g för att sätta
på eller ta bort tän dstiftshatten eftersom
tän dspoleanslutnin gen kan i så fall ska-
d as. Det kan vara svårt att ta bort tän d-
stiftshatten eftersom g ummitätningen
runt hatten kan kärva mot tän dstiftet.
För att ta bort tän dstifthatten, vrid d en
fram och till baks samti dig t som du drar
d en uppåt. Vri d även hatten fram och till-
b aks när du sätter på den.
MAU36112
Kanister
Den här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används:
Kontrollera alla slangkopplingar.
Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.
Åt
dra gnin gsmoment:
Tändstift:
13 N·m (1.3 kgf·m, 9.4 lb·ft)

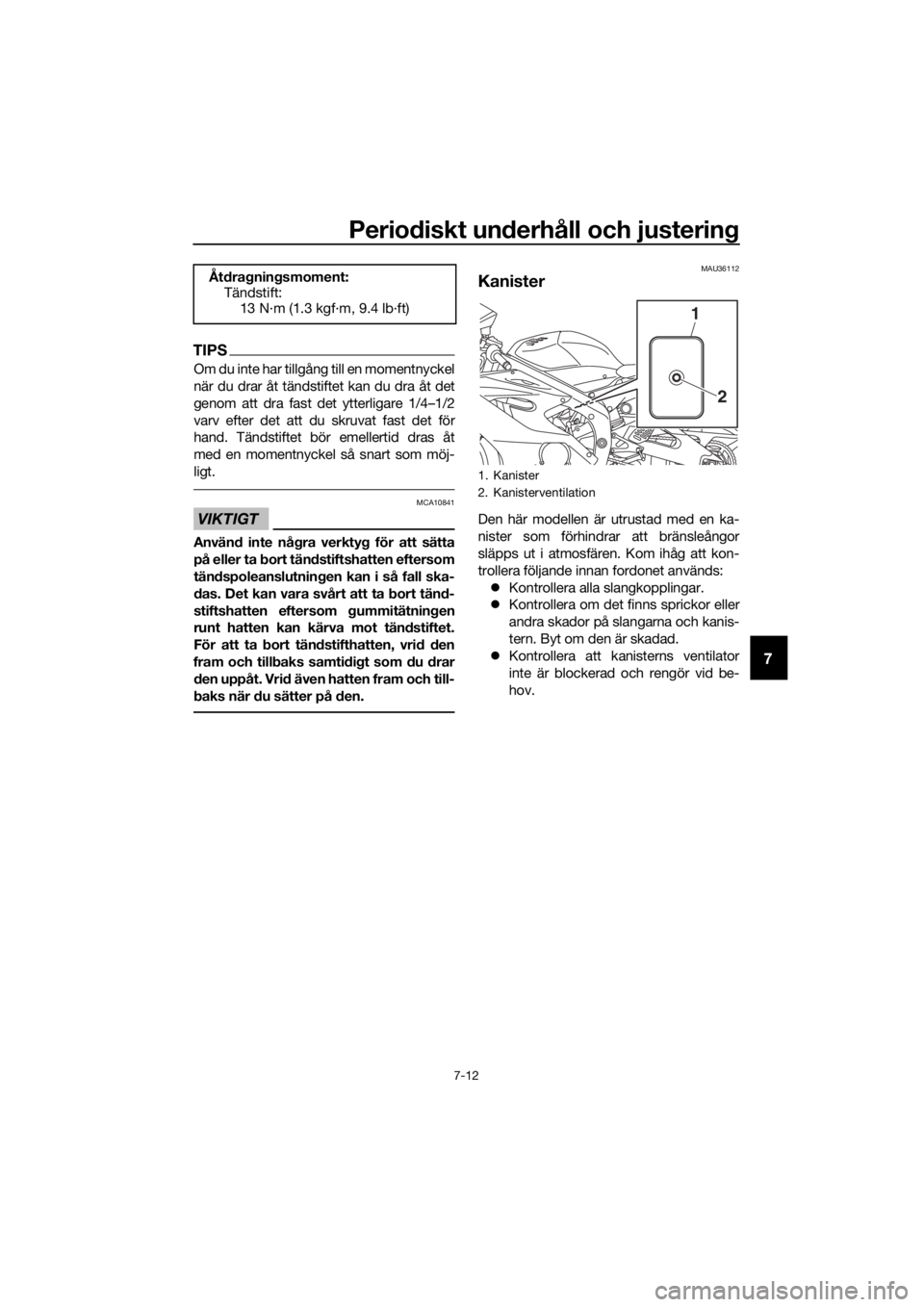

1. Kanister
2. Kanisterventilation
2
1
UBN6M0M0.book Page 12 Tuesday, January 24, 2017 3:13 PM
Page 66 of 108

Periodiskt un derhåll och justerin g
7-13
7
MAU80312
Motorolja och oljefilterinsats
Oljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå 1. Ställ fordonet på ett plant underlag och håll det upprätt. Om det lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi- liseras.
4. Dra upp oljestickan och torka av den.
Stoppa tillbaka oljestickan (utan att
skruva in den) och lyft sedan upp den
för att kontrollera oljenivån.
TIPS
Oljenivån bör vara mellan min- och max-
markeringarna.
5. Kontrollera om oljestickans O-ring ärskadad och byt ut den om det behövs. 6. Om oljenivån befinner sig vid eller un-
der min-markeringen, ta bort oljepå-
fyllningslocket och fyll på med rätt
mängd motorolja av rekommenderad
typ till rätt nivå.
7. Kontrollera om påfyllningslockets O- ring är skadad och byt ut den om det
behövs.
8. Stoppa ner och dra fast oljestickan och montera därefter och dra fast på-
fyllningslocket.
För att b yta olja (me d eller utan b yte av
oljefilterinsats) 1. Ställ upp fordonet på en plan yta.
2. Ta bort kåporna A och B. (Se sidan
7-7.)
3. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
4. Placera ett oljetråg under motorn för
att samla upp oljan.
5. Ta bort oljepåfyllningslocket och av- tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.

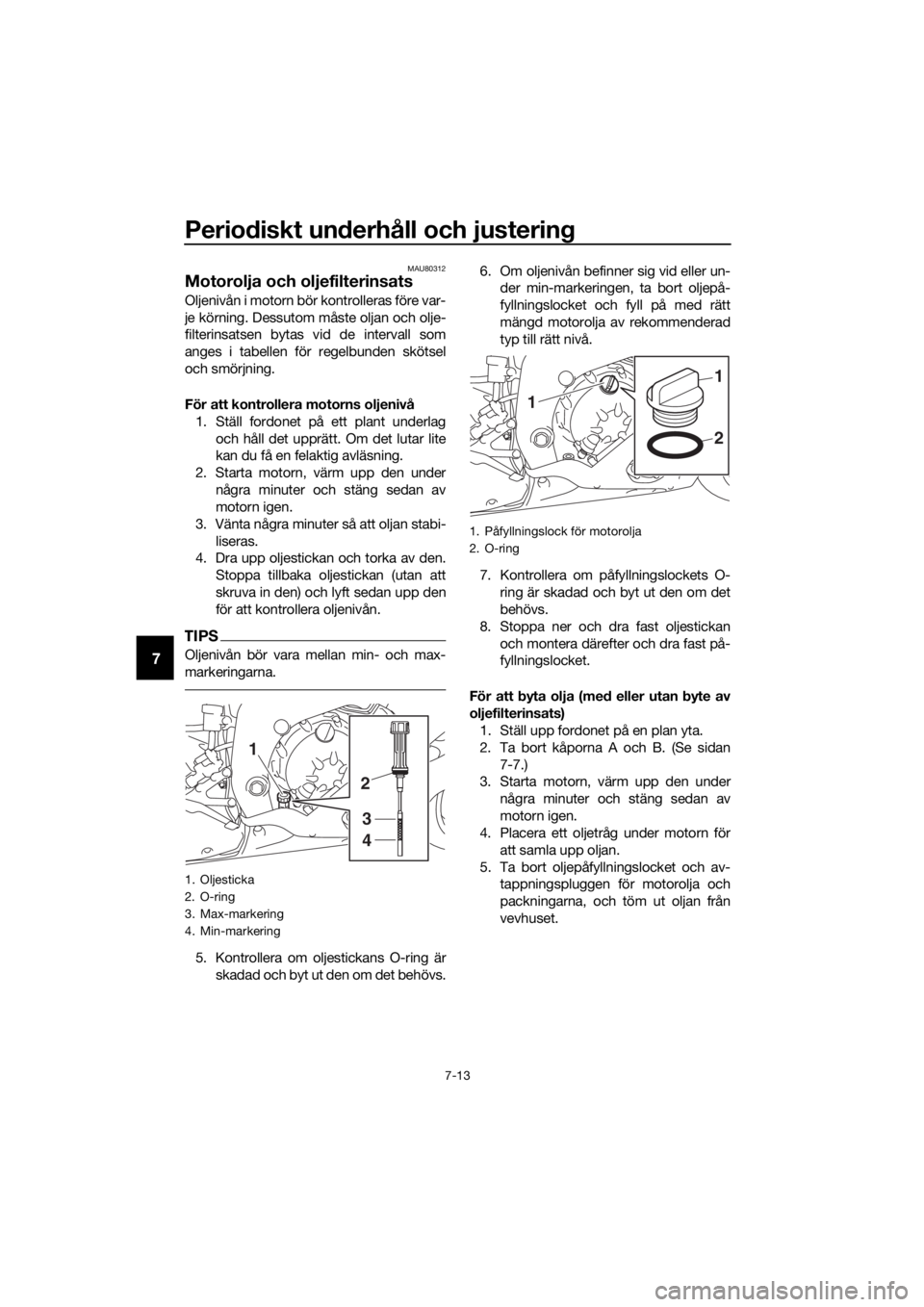

1. Oljesticka
2. O-ring
3. Max-markering
4. Min-markering
1
2
3
4
1. Påfyllningslock för motorolja
2. O-ring
1
2
1
UBN6M0M0.book Page 13 Tuesday, January 24, 2017 3:13 PM
Page 69 of 108

Periodiskt un derhåll och justerin g
7-16
7
TIPS
Kom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.
VIKTIGT
MCA11621
För att und vika att kopplin gen slirar
(motoroljan smörjer även kopplin g-
en), bör in ga tillsatser b landas in i
oljan. Använ d inte oljor me d en d ie-
selspecifikation som “CD” eller ol-
jor me d hö gre kvalitet än d en som
an ges. Använ d d essutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller hö gre.
Se till att in ga främman de föremål
kommer ner i vevhuset.
15. Kontrollera om påfyllningslockets O- ring är skadad och byt ut den om det
behövs.
16. Montera och dra åt påfyllningslocket
för olja.
17. Starta motorn och låt den gå på tom- gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
TIPS
När motorn har startat bör varningslampan
för låg oljenivå slockna om det är rätt oljeni-
vå.
VIKTIGT
MCA10402
Om varnin gslampan för oljenivå lyser el-
ler blinkar trots att oljenivån är korrekt
ska du ome del bart stän ga av motorn
och be en Yamaha-återförsäljare kon-
trollera for donet.
18. Stäng av motorn och kontrollera olje-
nivån. Fyll på vid behov.
19. Kontrollera om oljestickans O-ring är skadad och byt ut den om det behövs.
20. Montera kåporna.
UBN6M0M0.book Page 16 Tuesday, January 24, 2017 3:13 PM
Page 70 of 108

Periodiskt un derhåll och justerin g
7-17
7
MAU20071
Kylvätska
Kylvätskenivån bör kontrolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU3908AFör att kontrollera kylvätskenivån
1. Ställ fordonet på ett plant underlag
och håll det upprätt.
TIPS
Kylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om den lutar
lite kan du få en felaktig avläsning.
2. Kontrollera kylvätskenivån i kylvätske-
behållaren.
TIPS
Kylvätskenivån bör vara mellan min- och
max-markeringarna.
3. Om kylvätskan är på eller under min-markeringen, ta bort panel B för att
komma åt kylvätskebehållaren. (Se si-
dan 7-7.)
4. Ta bort locket på kylvätskebehållaren, fyll på med kylvätska upp till max-mar-
keringen, sätt på locket igen. VARNING! Ta b
ara bort kylväts-
kelocket. Ta al dri g bort kylväts-
kelocket när motorn är varm.
[MWA15162] VIKTIGT: Om du inte har till-
g ån g till kylvätska kan du använ da
d estillerat vatten eller mjukt vatten-
le dning svatten. Använ d inte hårt
vatten eller saltvatten eftersom det
kan skad a motorn. Om du har an-
vänt vatten i stället för kylvätska bör
d u byta ut d et mot kylvätska vi d för-
sta bästa tillfälle. I annat fall kom-
mer kylsystemet inte att vara
sky ddat mot is bild ning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjli gt. I an-
nat fall kommer motorns kyleffekt
att re duceras.
[MCA10473]
5. Sätt fast panelen.
MAU79950För att byta kylvätska
1. Placera motorcykeln på en plan yta och låt motorn kallna om den är varm.
2. Ta bort panelen B och kåpan C. (Se si- dan 7-7.)
3. Placera en behållare under motorn för att samla upp den använda kyl-
vätskan.

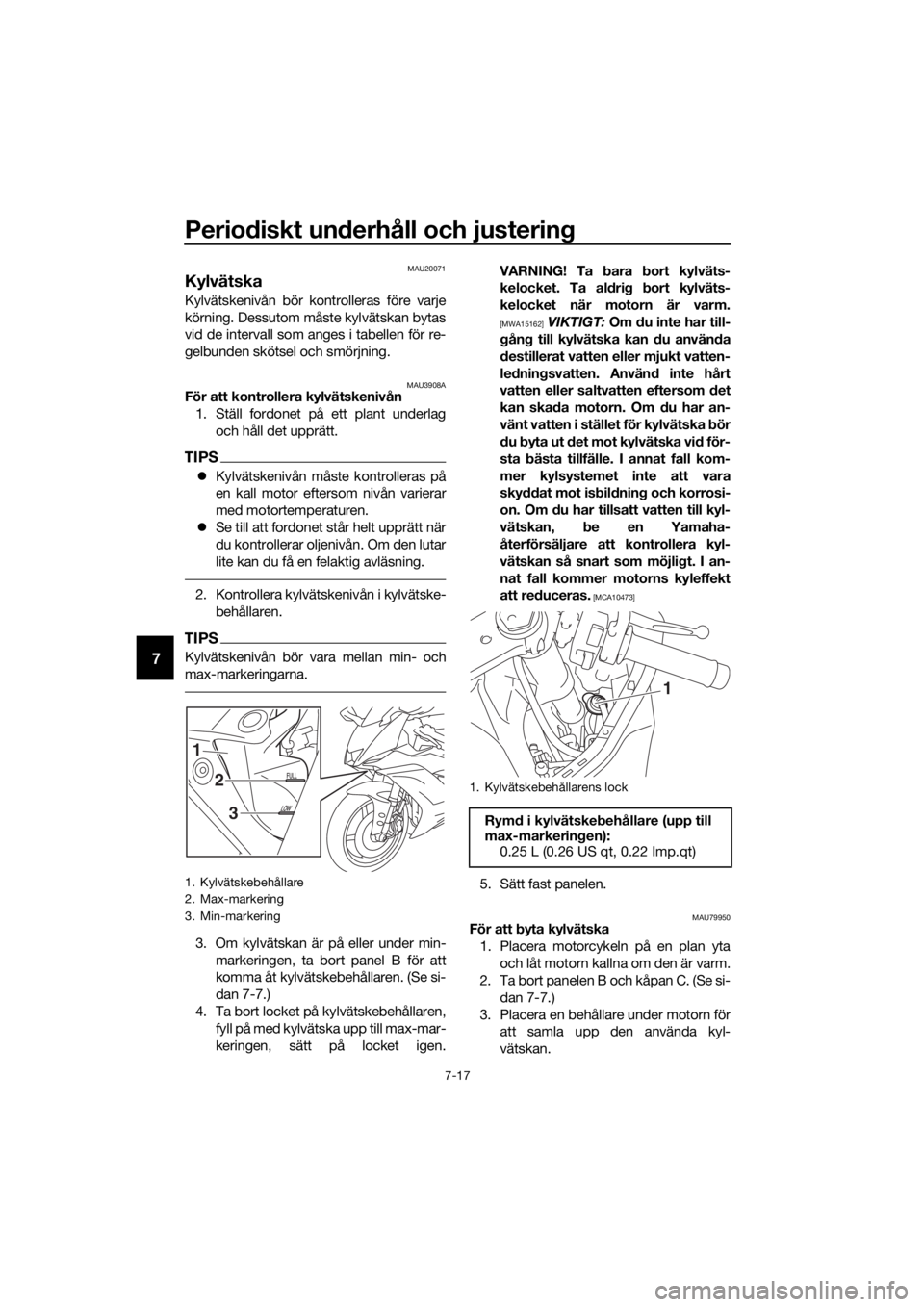

1. Kylvätskebehållare
2. Max-markering
3. Min-markering
2
1
3
1. Kylvätskebehållarens lock
Rym d i kylvätske behållare (upp till
max-markerin gen):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
UBN6M0M0.book Page 17 Tuesday, January 24, 2017 3:13 PM
