Entretien périodique et réglage
7-3
7
FAU71031
N.B.
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’un contrôle pério-
d ique a été effectué dans l’année à échéance d e la distance parcourue.
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences
depuis 10000 km (6000 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les
données techniques, les connaissances et l’outillage adéquats, et doit être confié à
un concessionnaire Yamaha.
FAU71071Entretiens pério diques du système d e contrôle des gaz d’échappe-
ment
N° ÉLÉMENTS
1 *Canalisation
de
carburant • S’assurer que les durites d’ali-
mentation ne sont ni craque-
lées ni autrement endomma-
gées.
• Remplacer si nécessaire. √√√√√
2 *Bougies • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. Tous les 40000 km (24000 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti
du moteur. √√√√√√
• Vérifier et régler la synchronisa- tion. √√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de
fuites.
• Serrer si nécessaire.
• Remplacer les joints si néces- saire. √√√√√
6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du dispo-
sitif de recyclage.
• Remplacer si nécessaire. √√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UBN6F0F0.book Page 3 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-4
7
7 *Système
d’a dmis-
sion d’air • S’assurer du bon état du clapet
de coupure d’air, du clapet
flexible et de la durite.
• Remplacer toute pièce endom- magée. √√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UBN6F0F0.book Page 4 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-5
7
FAU71372
Tableau des entretiens et graissages pério diques
N° ÉLÉMENTS
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Remplacer.
Tous les 40000 km (24000 mi)
3Embrayage • Contrôler le fonctionnement.
•Régler. √√√√√
4 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
5 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
6 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
7 *Liqui de de frein • Changer. Tous les 2 ans
8 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire. √√√√
9 *Pneus • Contrôler la profondeur de
sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gon- flage.
• Corriger si nécessaire. √√√√√
10 *Roulements
de
roue • S’assurer qu’ils n’ont pas de
jeu et ne sont pas endomma-
gés. √√√√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UBN6F0F0.book Page 5 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-6
7
11 *Roulements
d’arti-
culation de bras
oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
12 Chaîne
de trans-
mission • Contrôler la tension, l’aligne-
ment et l’état de la chaîne.
• Régler et lubrifier abondam- ment la chaîne avec un lubri-
fiant spécial pour chaîne à
joints toriques. Tous les 800 km (500 mi) et
après le nettoyage de la moto, la conduite sous la pluie ou la
conduite dans des régions hu- mides
13 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au li-
thium. √√
14 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
15 Axe
de pivot d e le-
vier de frein • Lubrifier à la graisse silicone.
√√√√√
16 Axe
de pivot d e
pé dale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
17 Axe
de pivot d e le-
vier d’embrayage • Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 Axe
de pivot d e sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
19 Béquille latérale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
20 *Co
nt

acteur de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
21 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
22 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UBN6F0F0.book Page 6 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-7
7
23*Points pivots
de
bras relais et bras
d e raccor dement
d e suspension ar-
rière • Contrôler le fonctionnement.
√√√√
24 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. √√√√√√
25 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
26 *Circuit
de refroi-
d issement • Contrôler le niveau de liquide
de refroidissement et s’assurer
de l’absence de fuites de li-
quide. √√√√√
• Changer. Tous les 3 ans
27 *Système EXUP • Contrôler le fonctionnement, le
jeu de câble des gaz et la posi-
tion de la poulie. √√√
28 *Contacteur
de feu
stop sur frein
avant et arrière • Contrôler le fonctionnement.
√√√√√√
29 *Pièces mobiles et
câbles
• Lubrifier.
√√√√√
30 *Logement
de la
poignée des gaz et
câble • Contrôler le fonctionnement et
la garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des
gaz. √√√√√
31 *Éclairage, signali-
sation et contac-
teurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UBN6F0F0.book Page 7 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-8
7
FAU80530
N.B.
 Filtre à air
• Le filtre à air de ce modèle utilise un élément jetable en papier revêtu d’huile. Cet élément ne peut pas être nettoyé à l’air comprimé, cela l’endommagerait.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans
des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Contrôler régulièrement les niveaux de liquide des freins avant et arrière. Faire l’ap-
point si nécessaire.
• Remplacer le maître-cylindre de frein arrière, les composants internes du maître- cylindre de frein avant et les étriers de frein, et changer le liquide de frein tous les
deux ans.
• Remplacer les durites de frein tous les quatre ans ou plus tôt si elles sont craque- lées ou endommagées.
UBN6F0F0.book Page 8 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-9
7
FAU18713
Dépose et repose des caches et
carénages
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque
fois qu’il faut déposer ou reposer un cache
ou un carénage.
FAU79983
Carénage A
Dépose du carénage
1. Déposer le cache A. (Voir page 7-13.)
2. Retirer les vis, les rivets démontables
et la vis à serrage rapide.1. Carénage A
2. Carénage B
1. Carénage C
2. Carénage D
1
2
1
2
1. Cache A
2. Cache B
1. Carénage A
2. Vis
3. Vis à serrage rapide
12
1
32
2
UBN6F0F0.book Page 9 Monday, January 23, 2017 4:13 PM

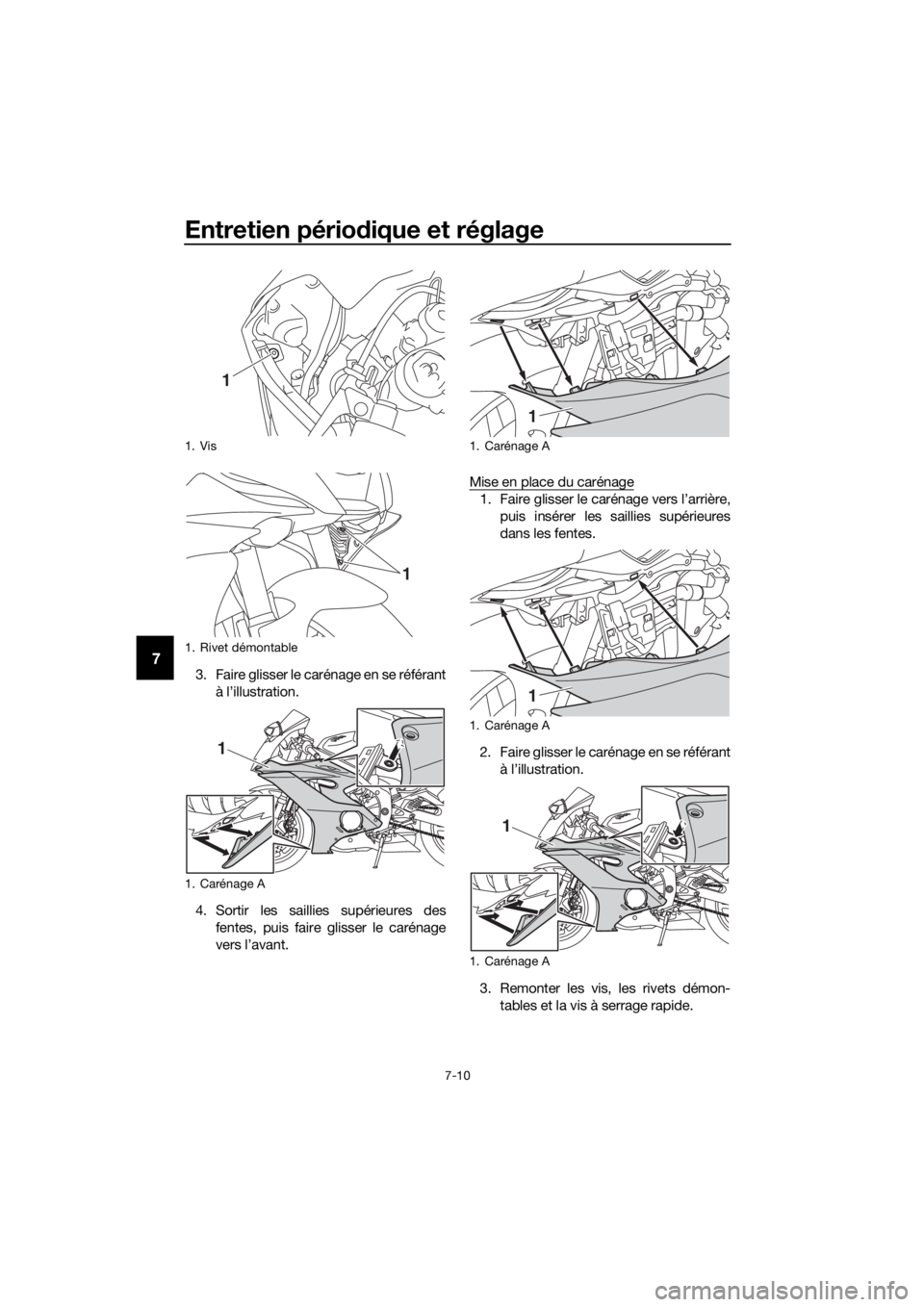

Entretien périodique et réglage
7-10
73. Faire glisser le carénage en se référant
à l’illustration.
4. Sortir les saillies supérieures des fentes, puis faire glisser le carénage
vers l’avant. Mise en place du carénage
1. Faire glisser le carénage vers l’arrière,
puis insérer les saillies supérieures
dans les fentes.
2. Faire glisser le carénage en se référant à l’illustration.
3. Remonter les vis, les rivets démon- tables et la vis à serrage rapide.
1. Vis
1. Rivet démontable
1. Carénage A
1
1
1
1. Carénage A
1. Carénage A
1. Carénage A
1
1
1
UBN6F0F0.book Page 10 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-11
7
N.B.
Reposer les boulons sans les serrer, puis
reposer les rivets démontables et la vis à
serrage rapide et serrer les boulons.
4. Reposer le cache.
Carénage B
Dépose du carénage
1. Déposer le cache A et le carénage A. (Voir page 7-13.)
2. Déposer le carénage B après avoir re- tiré ses boulons.
Mise en place du carénage
1. Remettre le carénage B en place, puis reposer les boulons.
2. Installer le carénage A et le cache A.
Carénage C
Dépose du carénage
1. Déposer le cache B. (Voir page 7-13.)
2. Retirer les boulons, le rivet démon- table et la vis à serrage rapide. 3. Faire glisser le carénage en se référant
à l’illustration.
1. Carénage B
2. Vis
1 2 2
1. Carénage C
2. Vis
3. Vis à serrage rapide
1. Vis
1. Rivet démontable
1
2
2
3
1
1
UBN6F0F0.book Page 11 Monday, January 23, 2017 4:13 PM

Entretien périodique et réglage
7-12
7
4. Déposer le carénage en sortant les
saillies supérieures des fentes.
Mise en place du carénage
1. Insérer les saillies supérieures dans les fentes.
2. Faire glisser le carénage en se référant à l’illustration. 3. Reposer les boulons, le rivet démon-
table et la vis à serrage rapide.
N.B.
Reposer les boulons sans les serrer, puis
reposer le rivet démontable et la vis à ser-
rage rapide et serrer les boulons.
4. Reposer le cache.
Carénage D
Dépose du carénage
1. Déposer le cache B et le carénage C. (Voir page 7-13.)
2. Déposer le carénage D après avoir re-
tiré ses boulons.
Mise en place du carénage
1. Remettre le carénage D en place, puis reposer les boulons.
2. Installer le carénage C et le cache B.
1. Carénage C
1. Carénage C
1. Carénage C
1
1
1
1. Carénage C
1. Carénage D
2. Vis
1
2
12
