Cuentakilómetros parcial de reserva de
gasolina
Si se enciende la luz de aviso del nivel de
gasolina, la indicación cambia automática-
mente a cuentakilómetros parcial de reser-
va de gasolina “TRIP F” y comienza a
contar la distancia recorrida desde ese
punto. En ese caso, pulse el botón “SE-
LECT” para cambiar la indicación en el or-
den siguiente:
TRIP F → km/L, L/100 km o MPG → AVE _
_ _._ km/L, AVE _ _ _._ L/100 km o AVE _ _
_._ MPG → _ _._ → ODO → TRIP 1 → TRIP
2 → TRIP FNOTASi no pone a cero el cuentakilómetros par-
cial de reserva de gasolina de forma ma-
nual, se pondrá a cero automáticamente y
desaparecerá del visor después de repos-
tar y recorrer 5 km (3 mi).
Consumo instantáneo de gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
La indicación del consumo instantáneo de
gasolina puede ser en “km/L” o “L/100 km”
cuando se utilizan kilómetros o “MPG”
cuando se utilizan millas. Cundo se utilizan
kilómetros, pulse el botón “SELECT” du-
rante un segundo para cambiar entre
“km/L” y “L/100 km”.  “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
 “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento. 
“MPG”: distancia que se puede reco-
rrer con 1.0 US gal de gasolina en las
condiciones de marcha del momento.
NOTAA menos de 20 km/h (12 mi/h), la indicación
es “_ _ _._”.Consumo me dio de gasolina
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició.
La indicación del consumo medio de gaso-
lina puede ser en “AVE _ _ _._ km/L” o “AVE
_ _ _._ L/100 km” cuando se utilizan kilóme-
tros o “AVE _ _ _._ MPG” cuando se utilizan
millas. Cundo se utilizan kilómetros, pulse

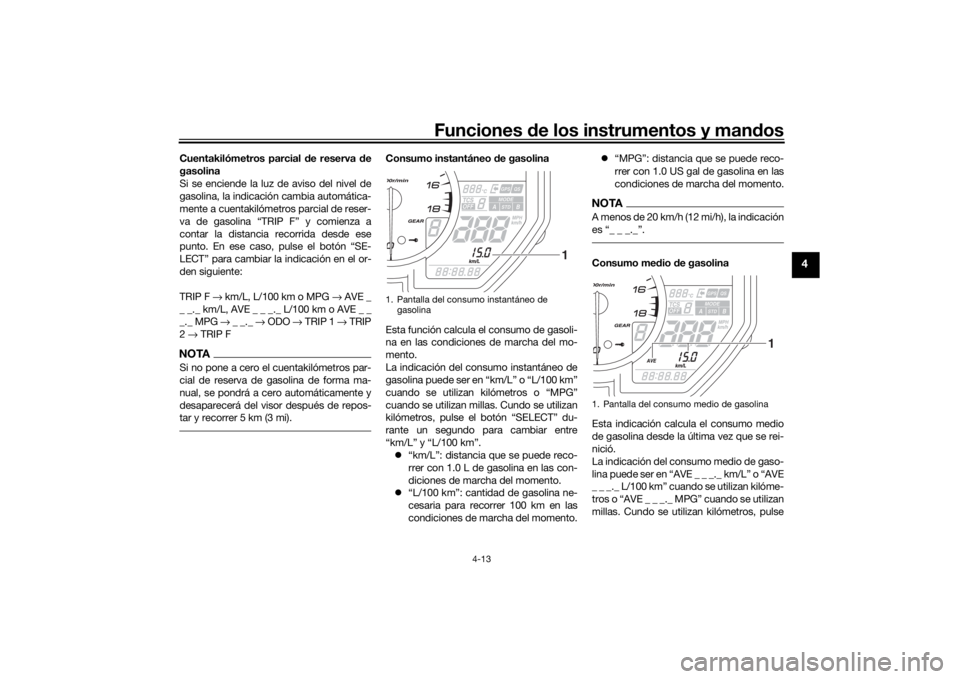

1. Pantalla del consumo instantáneo de gasolina
1
1. Pantalla del consumo medio de gasolina
1
UBN6S2S0.book Page 13 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-14
4
el botón “SELECT” durante un segundo
para cambiar entre “AVE _ _ _._ km/L” y
“AVE _ _ _._ L/100 km”.
 “AVE _ _ _._ km/L”: distancia media
que se puede recorrer con 1.0 L de
gasolina.
 “AVE _ _ _._ L/100 km”: cantidad me-
dia de gasolina necesaria para reco-
rrer 100 km.
 “AVE _ _ _._ MPG”: distancia media
que se puede recorrer con 1.0 US gal
de gasolina.NOTAPara poner a cero la indicación del
consumo medio de gasolina, pulse el
botón “RESET” durante un segundo.
 Después de poner a cero la indicación
de consumo medio de gasolina, se
muestra “_ _ _._” hasta que el vehículo
ha recorrido 1 km (0.6 mi).
Total d e gasolina utiliza da
Indica la cantidad total de gasolina que se
ha utilizado desde que se puso a cero por
última vez.
Cuando se utilizan kilómetros, esta cifra se
indica en litros. Cuando se utilizan millas,
esta cifra se indica en galones.
Para poner a cero la indicación del total de
gasolina utilizada, pulse el botón “RESET”
durante un segundo.NOTADespués de poner a cero la indicación del
total de gasolina utilizada, se muestra “_ _ .
_” hasta que el vehículo ha recorrido una
distancia suficiente.
Función de control de brillo del visor y d e
la luz de cambio
El ciclo incluye cinco funciones de control
que permiten efectuar los ajustes siguien-
tes en el orden que se indica a continua-
ción.  Brillo del visor: ajuste del brillo de las
indicaciones y el tacómetro.
 Funcionamiento de la luz de cambio:
encendida, parpadeo o apagada.
 Activación de la luz de cambio: esta-
blecer el régimen del motor al cual se
enciende la luz de cambio.
 Desactivación de la luz de cambio: es-
tablecer el régimen del motor al cual
se apaga la luz de cambio.
 Brillo de la luz de cambio: ajuste del
brillo de la luz de cambio.

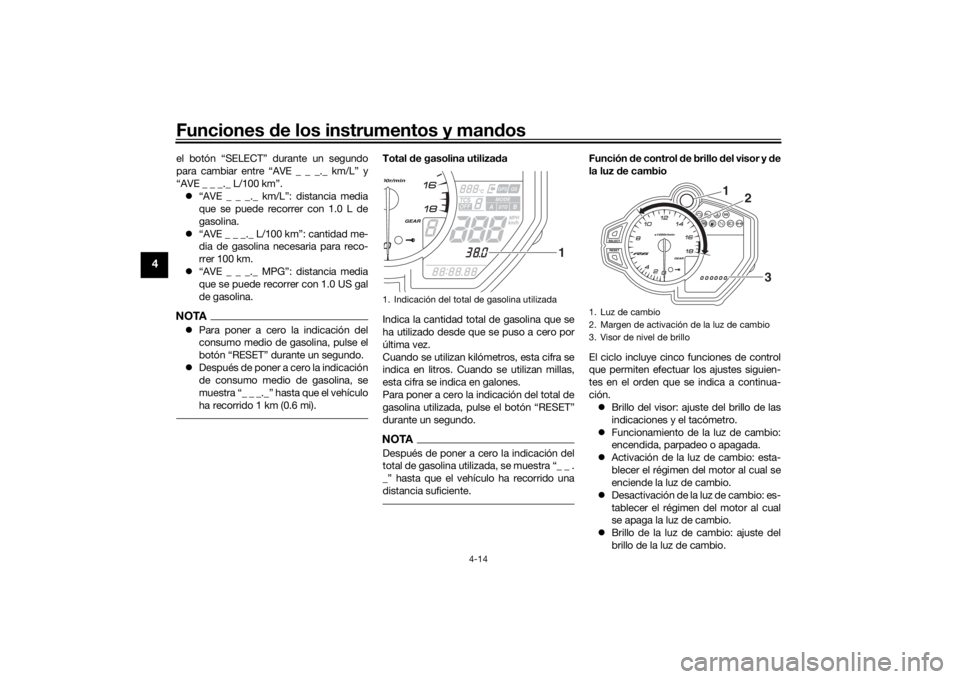

1. Indicación del total de gasolina utilizada
1
1. Luz de cambio
2. Margen de activación de la luz de cambio
3. Visor de nivel de brillo
1
2
3
UBN6S2S0.book Page 14 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-15
4
NOTAVea la indicación del nivel de brillo cuando
vaya a ajustar los niveles de brillo.Para ajustar el brillo del visor y del tacóme-tro1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para selec-
cionar el nivel de brillo.
5. Pulse el botón “SELECT” para confir- mar el ajuste. El modo de control pasa
al funcionamiento de la luz de cambio.
Para seleccionar el funcionamiento de laluz de cambio1. Pulse el botón “RESET” para selec- cionar uno de los ajustes siguientes
del funcionamiento de la luz de cam-
bio: On: la luz de cambio se enciende
cuando está activada. (Este ajus-
te se selecciona cuando la luz de
cambio permanece encendida). 
Flash: la luz de cambio parpadea
cuando está activada. (Este ajus-
te se selecciona cuando la luz de
cambio parpadea cuatro veces
por segundo).
 Off: la luz de cambio está desac-
tivada; es decir, no se enciende
ni parpadea. (Este ajuste se se-
lecciona cuando la luz de cambio
parpadea una vez cada dos se-
gundos).
2. Pulse el botón “SELECT” para confir- mar el ajuste seleccionado del funcio-
namiento de la luz de cambio. El
modo de control pasa a la función de
ajuste del punto de activación de la luz
de cambio.
Para ajustar el punto de activación de la luz
de cambioNOTAEl punto de activación de la luz de cambio
se puede ajustar entre 10000 r/min y 18000
r/min. Entre 10000 r/min y 13000 r/min, la
luz de cambio se puede ajustar en incre-
mentos de 500 r/min. Entre 13000 r/min y
18000 r/min, la luz de cambio se puede
ajustar en incrementos de 200 r/min.1. Pulse el botón “RESET” para ajustar el régimen del punto de activación. 2. Pulse el botón “SELECT” para confir-
mar el ajuste. El modo de control pasa
a la función de ajuste del punto de
desactivación de la luz de cambio.
Para ajustar el punto de desactivación de la
luz de cambioNOTAEl margen de desactivación es el mismo
que el margen de activación. No obstante,
asegúrese de ajustar el punto de desacti-
vación a un régimen del motor superior al
de activación, pues de lo contrario la luz de
cambio no se encenderá.1. Pulse el botón “RESET” para ajustar el régimen del punto de desactivación.
2. Pulse el botón “SELECT” para confir-
mar el ajuste. El modo de control pasa
al funcionamiento de brillo de la luz de
cambio.
Para ajustar el brillo de la luz de cambio1. Pulse el botón “RESET” para selec- cionar el nivel de brillo de la luz de
cambio.
2. Pulse el botón “SELECT” para confir- mar el ajuste y salir de la función de
control de brillo del visor y de la luz de
cambio.
UBN6S2S0.book Page 15 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-16
4
SAU12822

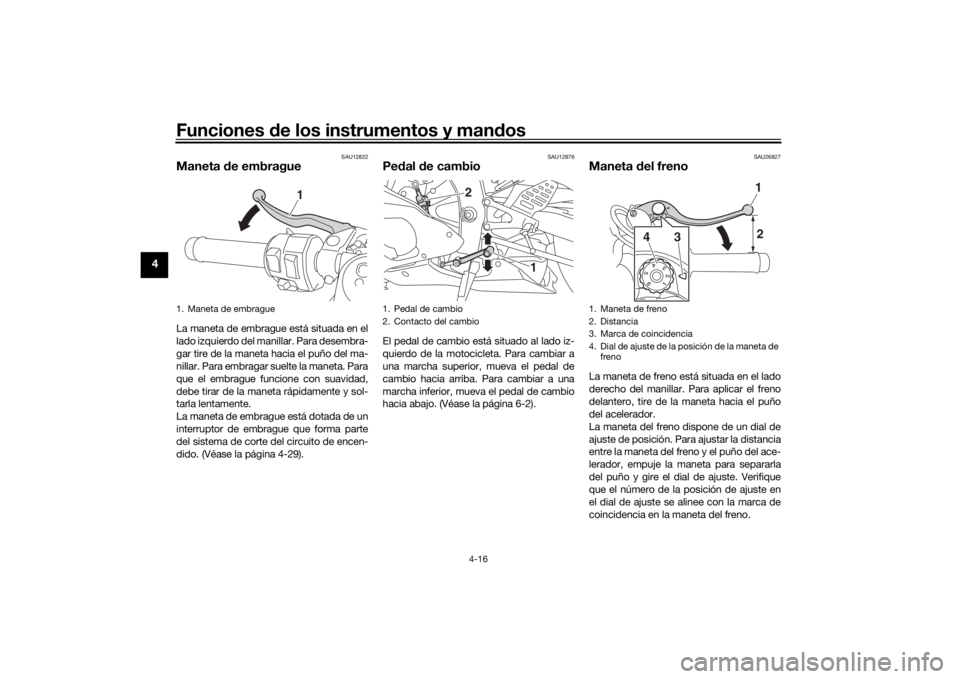

Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta. Para
que el embrague funcione con suavidad,
debe tirar de la mane ta rápidamente y sol-
tarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 4-29).
SAU12876

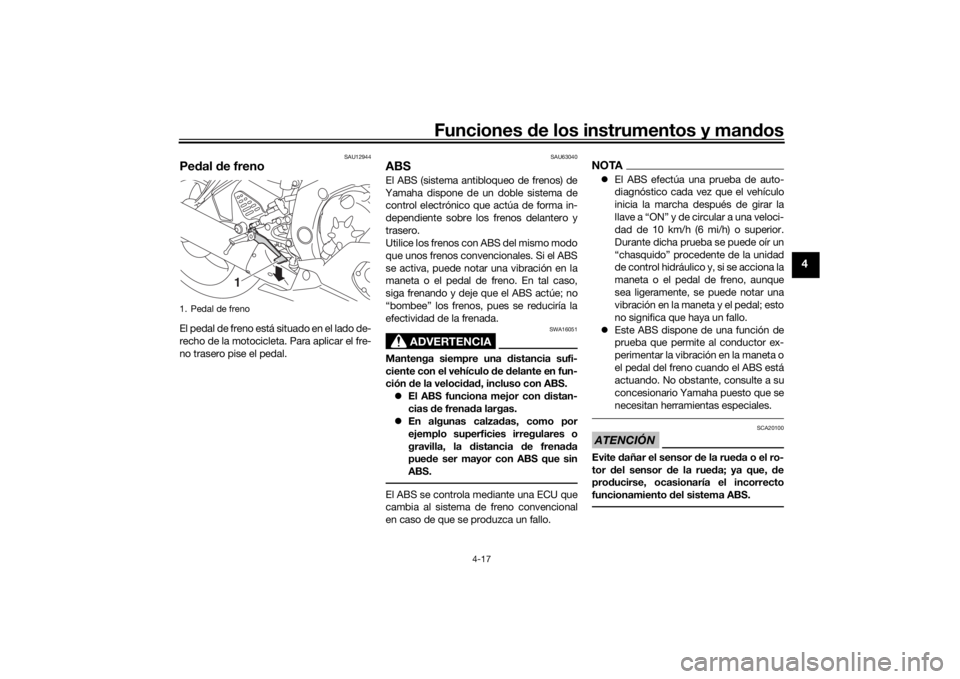

Pe dal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar a una
marcha inferior, mueva el pedal de cambio
hacia abajo. (Véase la página 6-2).
SAU26827
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, empuje la maneta para separarla
del puño y gire el dial de ajuste. Verifique
que el número de la posición de ajuste en
el dial de ajuste se alinee con la marca de
coincidencia en la maneta del freno.
1. Maneta de embrague
1
1. Pedal de cambio
2. Contacto del cambio
1
2
1. Maneta de freno
2. Distancia
3. Marca de coincidencia
4 . D i a l de a j u s t e de l a po s i c ió n de l a m an e t a d e
freno
1
4
3 2
UBN6S2S0.book Page 16 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-17
4
SAU12944

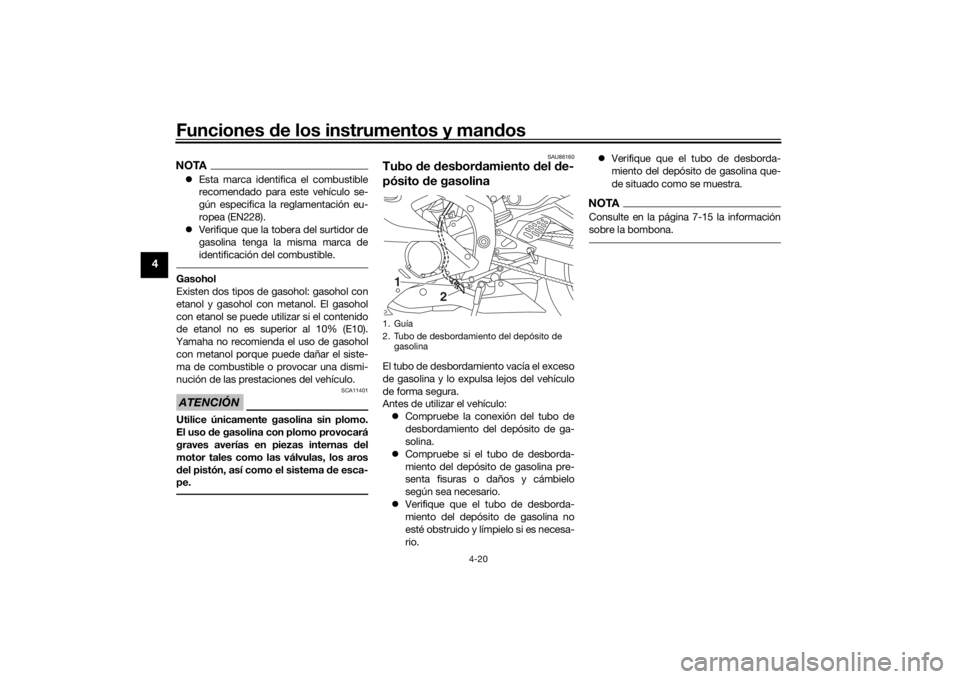

Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63040
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la d istancia de frena da
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100

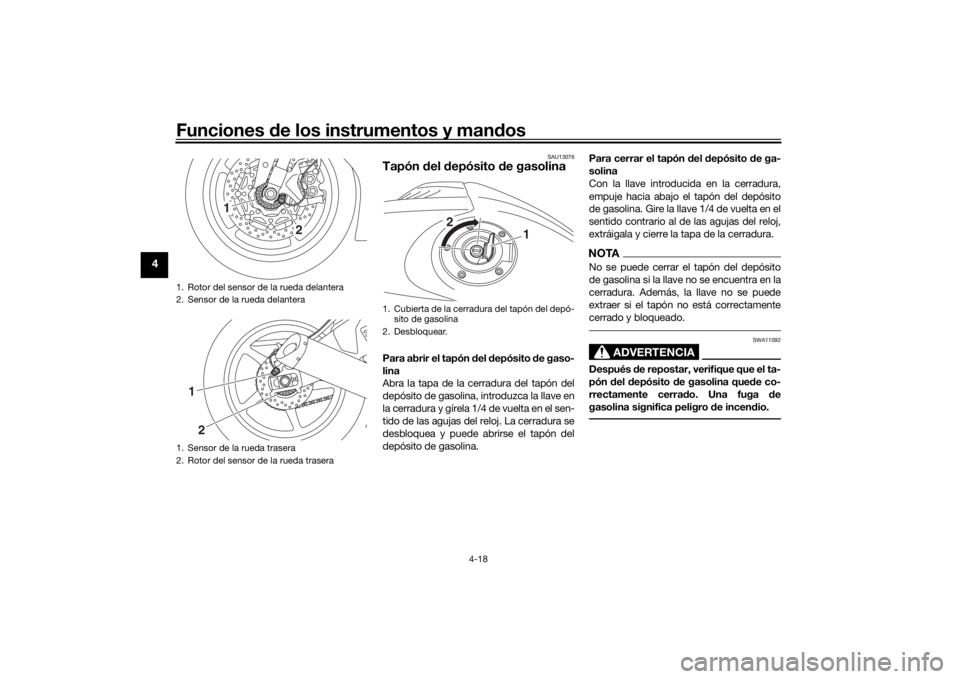

Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rued a; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
1. Pedal de freno
1
UBN6S2S0.book Page 17 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-18
4
SAU13076
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina. Para cerrar el tapón
del depósito de ga-
solina
Con la llave introducida en la cerradura,
empuje hacia abajo el tapón del depósito
de gasolina. Gire la llave 1/4 de vuelta en el
sentido contrario al de las agujas del reloj,
extráigala y cierre la tapa de la cerradura.
NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro de incen dio.
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1
2
12
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1
2
UBN6S2S0.book Page 18 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-19
4
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia- tamente al méd
ico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU86071
El motor Yamaha está diseñado para fun-
cionar con gasolina sin plomo de 95 octa-
nos o superior. Si se produce
autoencendido, utilice gasolina de otra
marca o de mayor octanaje.

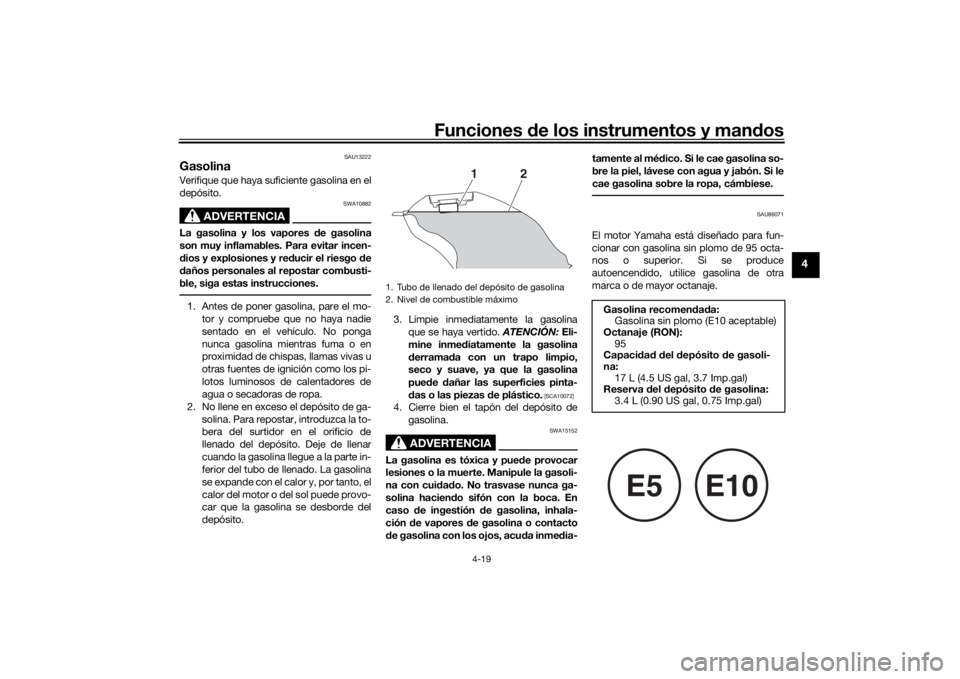

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
Gasolina recomen dad a:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
95
Capaci dad d el depósito de gasoli-
na:
17 L (4.5 US gal, 3.7 Imp.gal)
Reserva del depósito d e gasolina:
3.4 L (0.90 US gal, 0.75 Imp.gal)
E5
E10
UBN6S2S0.book Page 19 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-20
4
NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Verifique que la tobera del surtidor de
gasolina tenga la misma marca de
identificación del combustible.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
SAU86160
Tubo de desbor damiento del de-
pósito de gasolinaEl tubo de desbordamiento vacía el exceso
de gasolina y lo expulsa lejos del vehículo
de forma segura.
Antes de utilizar el vehículo:
 Compruebe la conexión del tubo de
desbordamiento del depósito de ga-
solina.
 Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
 Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio. 
Verifique que el tubo de desborda-
miento del depósito de gasolina que-
de situado como se muestra.
NOTAConsulte en la página 7-15 la información
sobre la bombona.
1. Guía
2. Tubo de desbordamiento del depósito de
gasolina
1
2
UBN6S2S0.book Page 20 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-21
4
SAU13435
Cataliza dorEl sistema de escape contiene uno o varios
catalizadores para reducir las emisiones
tóxicas del escape.
ADVERTENCIA
SWA10863
El sistema d e escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
SAU79900
AsientosAsiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del asiento y gírela en el sentido de las
agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero1. Introduzca el saliente de la parte tra- sera del asiento del pasajero en el so-
porte de éste, como se muestra, y luego empuje hacia abajo la parte de-
lantera del asiento para que encaje en
su sitio.
2. Extraiga la llave.
Asiento del con ductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. Levante los ángulos de la parte poste- rior del asiento del conductor como se
muestra, extraiga los pernos con la
llave hexagonal situada debajo del
asiento del pasajero y desmonte el
asiento.

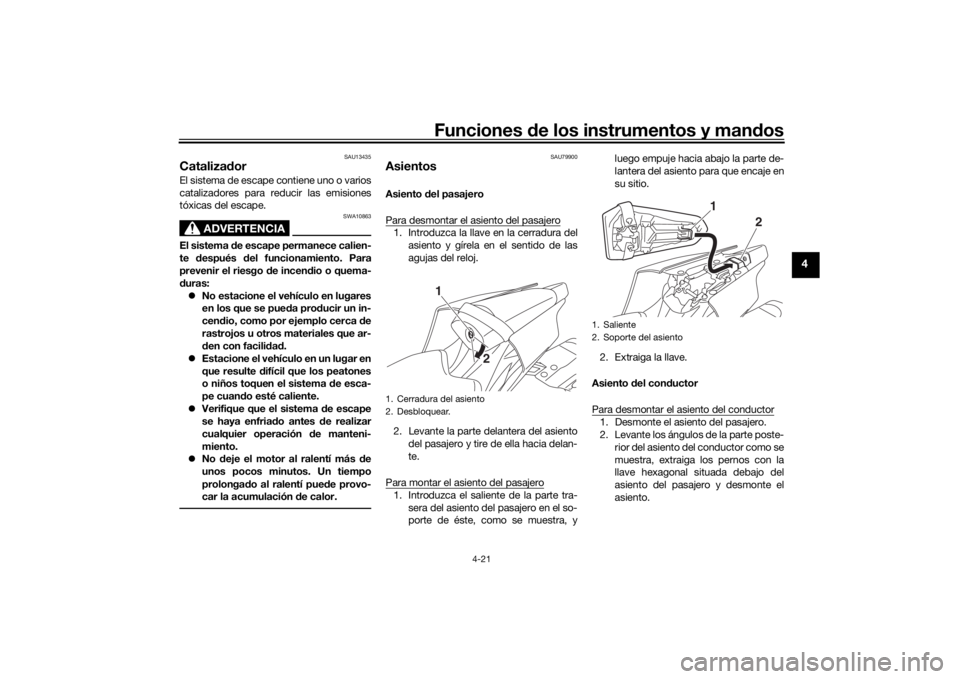

1. Cerradura del asiento
2. Desbloquear.
1
2
1. Saliente
2. Soporte del asiento
2
1
UBN6S2S0.book Page 21 Monday, December 3, 2018 10:54 AM

Funciones de los instrumentos y man dos
4-22
4
Para montar el asiento del conductor1. Introduzca el saliente en el soporte del
asiento como se muestra y, a conti-
nuación, coloque el asiento en su po-
sición original. 2. Coloque los pernos con la llave hexa-
gonal.
3. Vuelva a colocar la llave hexagonal en su soporte.
4. Monte el asiento del pasajero.
NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
SAU39672
Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvi de volver a situar los espejos re-
trovisores en su posición original antes
d e iniciar la marcha.

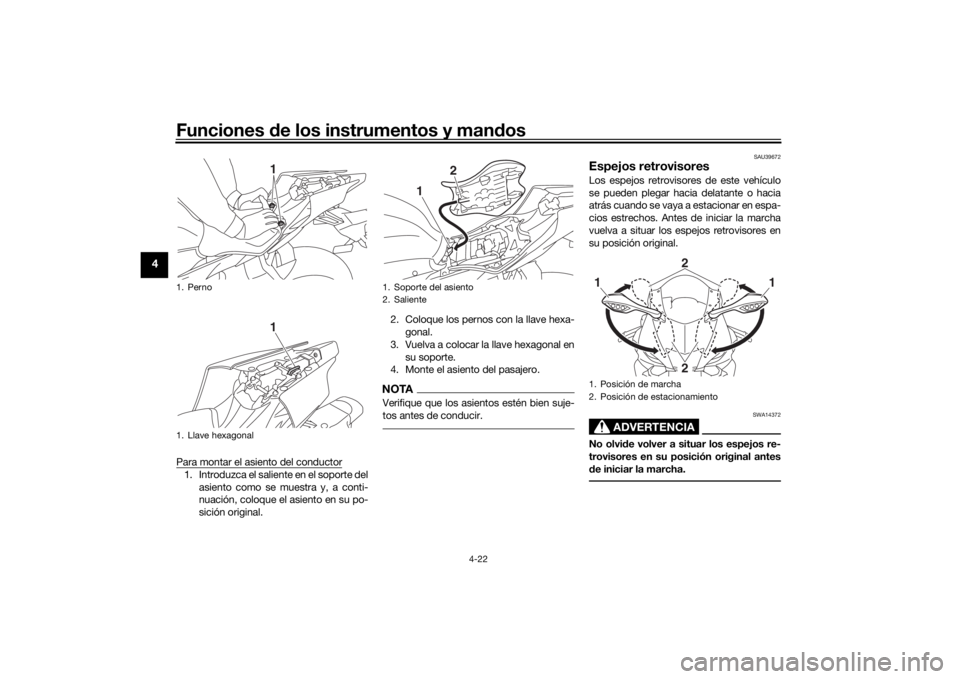

1. Perno
1. Llave hexagonal
11
1. Soporte del asiento
2. Saliente
2
1
1. Posición de marcha
2. Posición de estacionamiento1
22
1
UBN6S2S0.book Page 22 Monday, December 3, 2018 10:54 AM
