YAMAHA YZF-R6 2020 Notices Demploi (in French)

Entretien périodique et réglage
7-25
7
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
con duite à très gran de vitesse. Afin d e ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.  Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors d e la conduite à très gran de
vitesse. 
Avant d’être légèrement usés, d es
pneus neufs peuvent a dhérer relati-
vement mal à certains revêtements
d e route. Il ne faut donc pas rouler à
très gran de vitesse pen dant les
premiers 100 km (60 mi) après le
remplacement d’un pneu.
 Faire “chauffer” les pneus avant de
rouler à gran de vitesse.
 Toujours a dapter la pression de
gonflage aux con ditions de
con duite.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant :
Taille :
120/70ZR17M/C (58W)
Fabricant/modèle : DUNLOP/SPORTMAX D214F
BRIDGESTONE/BATTLAX
HYPERSPORT S21F
Pneu arrière :
Taille :180/55ZR17M/C(73W)
Fabricant/modèle :
DUNLOP/SPORTMAX D214
BRIDGESTONE/BATTLAX
HYPERSPORT S21R
AVANT et ARRIÈRE : Valve de gonflage :TR412
Obus de valve : #9100 (d’origine)
UBN6F2F0.book Page 25 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-26
7
FAU79960
Réglage de la gar de du levier
d ’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le boulon de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner le boulon de ré-
glage dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en
tournant le boulon de réglage au levier
d’embrayage à fond dans le sens (a).
2. Déposer le cache B et le carénage C. (Voir page 7-10.)
3. Desserrer le contre-écrou au carter
moteur.
4. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b). 5. Serrer le contre-écrou.
6. Reposer le carénage et le cache.
1. Garde du levier d’embrayage
2. Vis de réglage de la garde du levier
d’embrayageGar de du levier d ’embrayage :
10.0–15.0 mm (0.39–0.59 in)1
2
(a)
(b)
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em-
brayage
1 2(a)(b)
UBN6F2F0.book Page 26 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-27
7
FAU37914
Contrôle de la gar de du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle d u véhicule et
être la cause d’un acci dent.
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne doi-
vent être réparés que par un concession-
naire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant
le frein. Si une plaquette de frein est usée
au point qu’un indicateur touche presque le
1. Garde nulle au levier de frein
1
1. Ergot d’indication d’usure de plaquette de frein
1
1
UBN6F2F0.book Page 27 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-28
7
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
FAU40262
Contrôle du niveau d u liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau du liqui de de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
1. Rainure d’indication d’usure de plaquette de
frein
1
1
1. Repère de niveau minimum1
1. Repère de niveau minimumLiqui de de frein spécifié :
DOT 41
UBN6F2F0.book Page 28 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-29
7
 Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni d es poussières d ans le ré-
servoir de liquid e de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liqui de et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22734
Changement d
u liquide de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.  Joints de frein : tous les 2 ans
 Durites de frein : tous les 4 ans
UBN6F2F0.book Page 29 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-30
7
FAU22762
Tension de la chaîne d e trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU74253
Contrôle de la tension d e la chaîne de
transmission 1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Engager le point mort.
3. Mesurer la tensio n comme illustré. 4. Si la tension de chaîne de transmis-
sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
ten due impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque de sauter ou
d e casser. Pour éviter ce problème,
veiller à ce que la tension de la
chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]
FAU74260
Réglage de la tension d e la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission. 1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras oscil-
lant. 2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant.
1. Tension de la chaîne de transmission
1
Tension de la chaîne de
transmission :
30.0–45.0 mm (1.18–1.77 in)
1. Tendeur de chaîne de transmission
2. Écrou d’axe
3. Vis de réglage de la tension de la chaîne de
transmission
4. Contre-écrou
5. Repères d’alignement
4
2
3
1
5
UBN6F2F0.book Page 30 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-31
7
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de
transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de ser-
rage spécifique. 4. S’assurer que les tendeurs de chaîne
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’ai de de
d issolvants inappropriés, car cela
en dommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
1. Vis de réglage de la tension de la chaîne de transmission
2. Contre-écrouCouples de serrage :
Écrou d’axe : 110 N·m (11 kgf·m, 81 lb·ft)
Contre-écrou :
16 N·m (1.6 kgf·m, 12 lb·ft)
1
2
(a)
(b)
UBN6F2F0.book Page 31 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-32
7
raient contenir d es additifs qui en-
d ommageraient les joints toriques
d e la chaîne de transmission.
[FCA11112] FAU23098
Contrôle et lubrification
des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionne ment de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recommand é:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UBN6F2F0.book Page 32 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-33
7
FAU44276

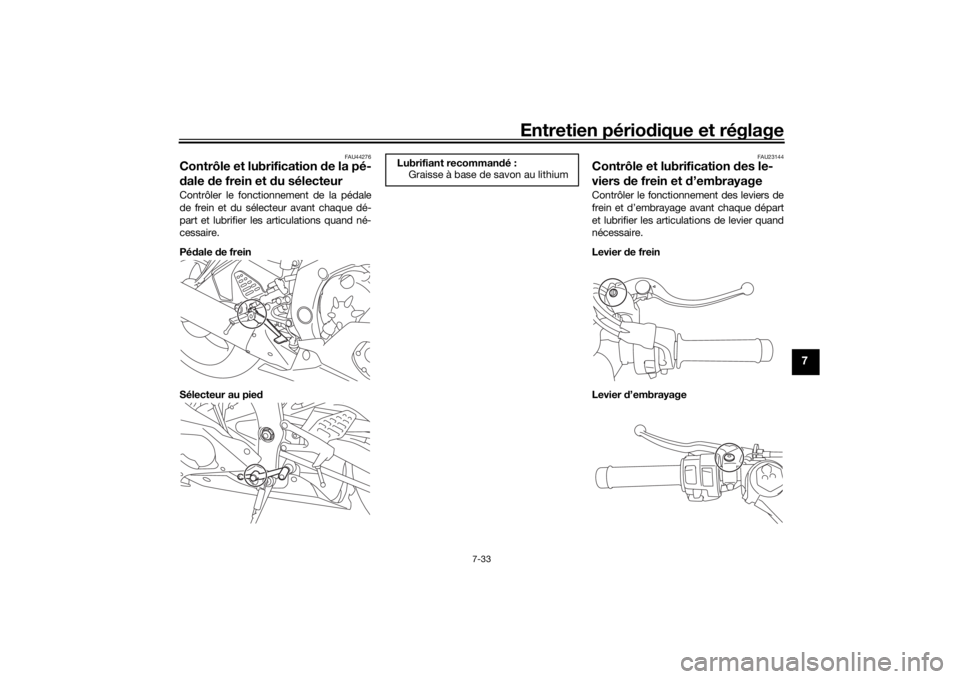

Contrôle et lubrification de la pé-
d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pie d
FAU23144
Contrôle et lubrification des le-
viers d e frein et d ’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UBN6F2F0.book Page 33 Monday, December 3, 2018 8:50 AM

Entretien périodique et réglage
7-34
7
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se d éploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiants recomman
dés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
Lubrifiant recommand é:
Graisse à base de savon au lithium
Lubrifiant recommand é:
Graisse à base de savon au lithium
UBN6F2F0.book Page 34 Monday, December 3, 2018 8:50 AM
