USB YAMAHA YZF-R7 2022 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-11
3
gånger i sekunden tills nästa inställ-
ning väljs med “RES”-knappen eller
bekräftas med “SEL”-knappen.
 AV: Indikatorlampan för växling är av-
aktiverad. När denna inställning är
vald blinkar indikatorlampan för väx-
ling en gång varannan sekund tills
nästa inställning väljs med “RES”-
knappen eller bekräftas med “SEL”-
knappen.
Indikatorlampan för växling PÅ v/min
Indikatorlampan för växling kan ställas in
mellan 6000 v/min och 12000 v/min i steg
om 200 v/min. När du ändrar den här in-
ställningen tänds indikatorlampan för väx-
ling och förblir på och det valda steget visas
på varvräknaren.
Använd “RES”-knappen för att välja önskat
motorvarvtal för aktivering av indikatorlam-
pan för växling.
Indikatorlampan för växling AV v/min
Indikatorlampan för växling kan ställas in
mellan 6000 v/min och 12000 v/min i steg
om 200 v/min. När du ändrar den här in-
ställningen blinkar indikatorlampan för väx-
ling och det valda steget visas på
varvräknaren. Använd “RES”-knappen för att välja önskat
motorvarvtal för avaktivering av indikator-
lampan för växling.
TIPSSe till att ställa in AV v/min på ett högre mo-
torvarvtal än inställningen för PÅ v/min. An-
nars kommer indikatorlampan för växling
inte att tändas under körning.Indikatorlampa för växling, ljusstyrka
Indikatorlampan för växling tänds och för-
blir på tills inställningen bekräftas. Lam-
pans ljusstyrka ändras när nivån justeras.
Använd “RES”-knappen för att välja öns-
kad ljusstyrka och bekräfta genom att
trycka på “SEL”.
MAU1234R
StyrarmaturerVänster 1. Ljusblinkknapp “ ”
2. “SEL/RES”-knapp
3. Avbländningskontakt “ / ”
4. Blinkersomkopplare “ / ”
5. Signalknapp “ ”
1 1 1
2
4
5 3 2
4
5 3
UBEBM0M0.book Page 11 Monday, July 5, 2021 8:54 AM

Instrument och kontrollfunktioner
3-12
3
Höger
MAU12352
Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.TIPSLjusblinkknappen har ingen effekt när av-
bländningskontakten är inställd på “ ”.
MAU12402
Avbländningskontakt “ / ”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU12664
Motorns stoppknapp “ / ”
Ställ in knappen på “ ” (kör) innan du star-
tar motorn. Ställ in knappen på “ ” (stopp)
när du vill stoppa motorn i en nödsituation,
exempelvis om fordonet välter eller gasreg-
laget kärvar.
MAU12713
Startknapp “ ”
Tryck på knappen för att startmotorn ska
dra runt motorn. Se sidan 5-2 för startin-
struktioner före start av motorn.
MAU88273
Varningsblinkersomkopplare “OFF/ ”
Använd omkopplaren när du vill slå på var-
ningsblinkersen (alla blinkerslampor blinkar
samtidigt). Varningsblinkers används för attpåkalla uppmärksamhet för andra förare
om du har stannat med fordonet på platser
där du kan utgöra en trafikfara.
Varningsblinkersen kan bara slås på eller av
när huvudströmbrytaren är i “ON”-läget. Du
kan vrida huvudströmbrytaren till läget
“OFF” eller “LOCK”, då fortsätter varnings-
blinkersen att blinka
. Vrid huvudströmbry-
taren till läget “ON” och använd
varningsblinkersomkopplaren när du vill
stänga av varningsblinkersen.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU88941
“SEL/RES”-knapp
Denna knapp används för att göra inställ-
nings- och displayändringar i multi-funk-
tionsmätaren. Mer information finns på
sidan 3-5.
Flytta “SEL/RES”-knappen i riktning (a) när
du vill använda “SEL”-knappen. Flytta
“SEL/RES”-knappen i riktning (b) när du vill
använda “RES”-knappen.
1. Motorns stoppknapp “ / ”
2. Varningsblinkersomkopplare “OFF/ ”
3. Startknapp “ ”
1 1 12
3 23
UBEBM0M0.book Page 12 Monday, July 5, 2021 8:54 AM

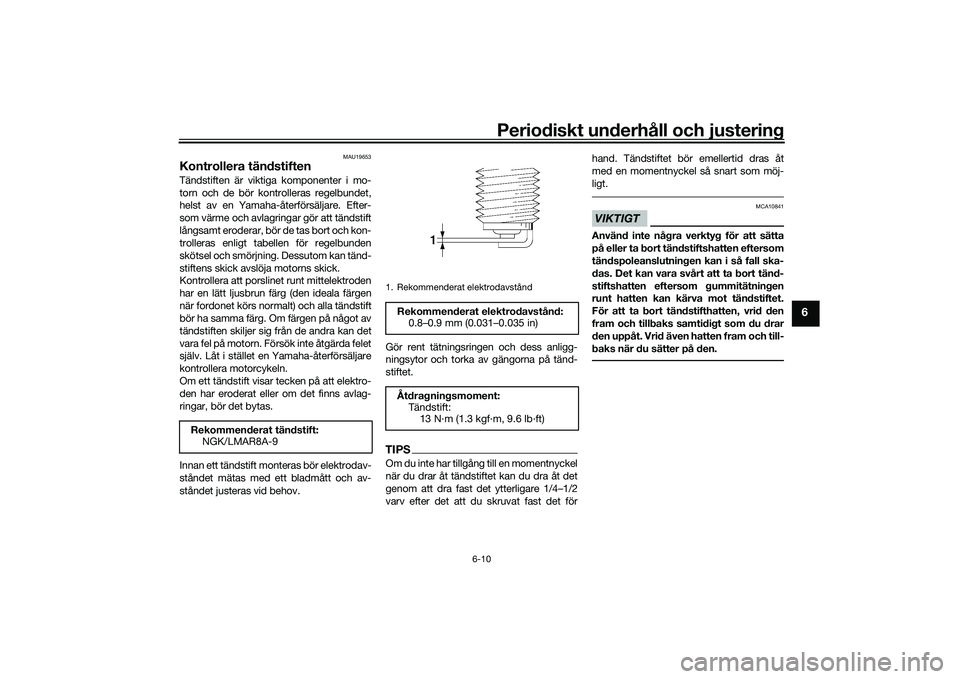

Periodiskt underhåll och justering
6-10
6
MAU19653
Kontrollera tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
VIKTIGT
MCA10841
Använd inte några verktyg för att sätta
på eller ta bort tändstiftshatten eftersom
tändspoleanslutningen kan i så fall ska-
das. Det kan vara svårt att ta bort tänd-
stiftshatten eftersom gummitätningen
runt hatten kan kärva mot tändstiftet.
För att ta bort tändstifthatten, vrid den
fram och tillbaks samtidigt som du drar
den uppåt. Vrid även hatten fram och till-
baks när du sätter på den.
Rekommenderat tändstift:
NGK/LMAR8A-9
1. Rekommenderat elektrodavstånd
Rekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment: Tändstift:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBEBM0M0.book Page 10 Monday, July 5, 2021 8:54 AM

10-1
10
RegisterAABS ....................................................... 3-14
ABS-varningslampa ................................ 3-4
Avbländningskontakt ............................ 3-12
Avstängningssystem för tändkrets ....... 3-25BBackspeglar .......................................... 3-20
Bakfjädring, smörjning .......................... 6-27
Batteri ................................................... 6-29
Blinkersomkopplare .............................. 3-12
Bränsle .................................................. 3-16
Bränsleförbrukning, tips för att sänka .... 5-4
Bränslemätare......................................... 3-6
Bränsletankens överfyllningsslang ....... 3-17
Bromshandtag ...................................... 3-14
Bromshandtagets spel, kontroll............ 6-20
Bromsljuskontakter ............................... 6-21
Broms- och kopplingshandtag, kontroll av och smörjning ................... 6-26
Bromspedal .......................................... 3-14
Bromspedal och växelpedal,
kontroll av och smörjning ................... 6-25
Bromsvätska, byte ................................ 6-23
Bromsvätskenivå, kontroll av ................ 6-22DDäck...................................................... 6-17
Dataregistrering, fordon .......................... 9-2
Delarnas placering .................................. 2-1
Diagnostikkontakt ................................... 9-2FFelindikeringslampa (MIL) ....................... 3-4
Felsökning............................................. 6-33
Felsökningsschema .............................. 6-34
Fordonets identifikationsnummer ........... 9-1 Fordonsbelysning ................................. 6-32
Försiktighet med matta färger ................ 7-1
Förvaring ................................................ 7-3
Framgaffel, justering ............................. 3-21
Framgaffel, kontroll av .......................... 6-27
GGashandtagets spel, kontroll ............... 6-16
Gashandtag och kabel, kontroll
av och smörjning................................ 6-25HHastighetsmätare ................................... 3-6
Hjul ....................................................... 6-19
Hjullager, kontroll av ............................. 6-28
Huvudströmbrytare/styrlås ..................... 3-2IIdentifikationsnummer ............................ 9-1
Indikeringslampa för helljus.................... 3-3
Indikeringslampa för neutralläge ............ 3-3
Indikeringslampa för startspärrsystem ... 3-5
Indikeringslampor för blinkers ................ 3-3
Indikeringslampor och varningslampor .................................... 3-3
Inkörning av motorn ............................... 5-1KKablar, kontroll av och smörjning ......... 6-25
Kanister ................................................ 6-11
Kåpor, ta bort och montera .................... 6-9
Katalysator ........................................... 3-18
Kedja, rengöring och smörjning ........... 6-24
Kedjespänning...................................... 6-23
Klocka..................................................... 3-7
Kontroll av bromsbelägg, fram och bak ...................................... 6-21
Kopplingshandtag ................................ 3-13 Kopplingshandtagets spel, justering ....6-20
Kylvätska...............................................6-14
LLäge för inställning av
displayens ljusstyrka och
indikatorlampan för växling ................3-10
Likströmsuttag ......................................3-24
Ljusblinkknapp ......................................3-12
Luftfilter och slang, byta och rengöra ...6-15
Lufttemperaturdisplay ...........................3-10MMotorn överhettas.................................6-35
Motorns serienummer .............................9-1
Motorns stoppknapp ............................3-12
Motorolja och oljefilterinsats .................6-11
Multifunktionsdisplay ..............................3-7
Multi-funktionsmätare .............................3-5NNummerskyltslampa, byta ....................6-32PParkering .................................................5-4SSadlar ....................................................3-18
Säkerhetsinformation ..............................1-1
Säkringar, byta ......................................6-30
SEL/RES-knapp ....................................3-12
Sidostöd................................................3-24
Sidostöd, kontroll och smörjning ..........6-26
Signalknapp ..........................................3-12
Skötsel ....................................................7-1
Snabbväxlingsindikator...........................3-7
Specifikationer ........................................8-1
Ställa motorcykeln ................................6-33
Starta motorn ..........................................5-2
