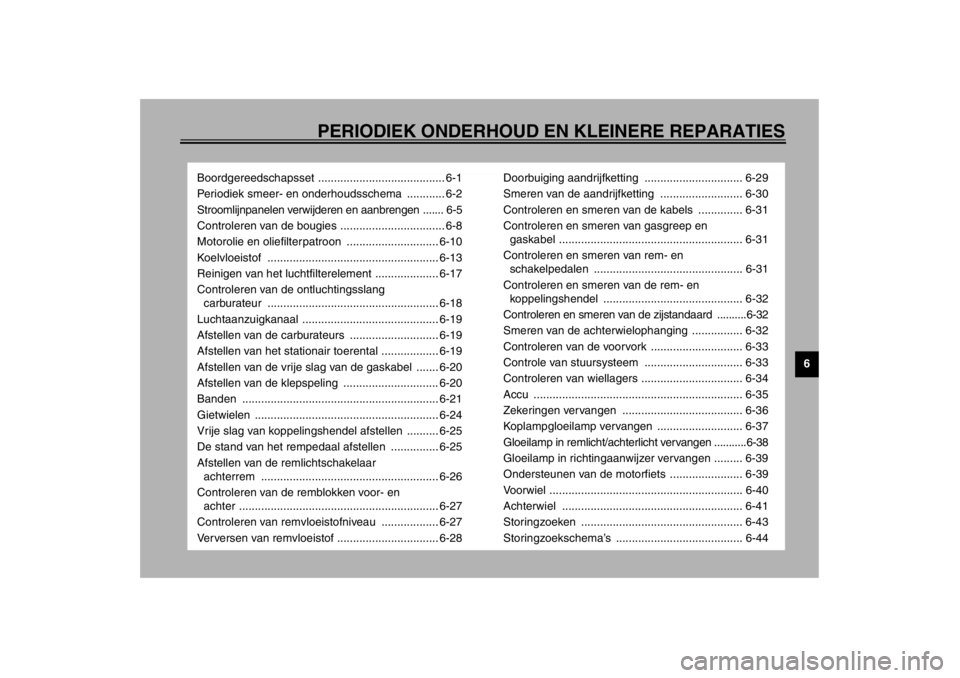

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Boordgereedschapsset ........................................ 6-1
Periodiek smeer- en onderhoudsschema ............ 6-2
Stroomlijnpanelen verwijderen en aanbrengen ....... 6-5
Controleren van de bougies ................................. 6-8
Motorolie en oliefilterpatroon ............................. 6-10
Koelvloeistof ...................................................... 6-13
Reinigen van het luchtfilterelement .................... 6-17
Controleren van de ontluchtingsslang
carburateur ...................................................... 6-18
Luchtaanzuigkanaal ........................................... 6-19
Afstellen van de carburateurs ............................ 6-19
Afstellen van het stationair toerental .................. 6-19
Afstellen van de vrije slag van de gaskabel ....... 6-20
Afstellen van de klepspeling .............................. 6-20
Banden .............................................................. 6-21
Gietwielen .......................................................... 6-24
Vrije slag van koppelingshendel afstellen .......... 6-25
De stand van het rempedaal afstellen ............... 6-25
Afstellen van de remlichtschakelaar
achterrem ........................................................ 6-26
Controleren van de remblokken voor- en
achter ............................................................... 6-27
Controleren van remvloeistofniveau .................. 6-27
Verversen van remvloeistof ................................ 6-28Doorbuiging aandrijfketting ............................... 6-29
Smeren van de aandrijfketting .......................... 6-30
Controleren en smeren van de kabels .............. 6-31
Controleren en smeren van gasgreep en
gaskabel .......................................................... 6-31
Controleren en smeren van rem- en
schakelpedalen ............................................... 6-31
Controleren en smeren van de rem- en
koppelingshendel ............................................ 6-32
Controleren en smeren van de zijstandaard ..........6-32
Smeren van de achterwielophanging ................ 6-32
Controleren van de voorvork ............................. 6-33
Controle van stuursysteem ............................... 6-33
Controleren van wiellagers ................................ 6-34
Accu .................................................................. 6-35
Zekeringen vervangen ...................................... 6-36
Koplampgloeilamp vervangen ........................... 6-37
Gloeilamp in remlicht/achterlicht vervangen ...........6-38
Gloeilamp in richtingaanwijzer vervangen ......... 6-39
Ondersteunen van de motorfiets ....................... 6-39
Voorwiel ............................................................. 6-40
Achterwiel ......................................................... 6-41
Storingzoeken ................................................... 6-43
Storingzoekschema’s ........................................ 6-44
D_4tv.book Page 1 Saturday, August 18, 2001 11:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
6
3. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te testen.
DAU04160

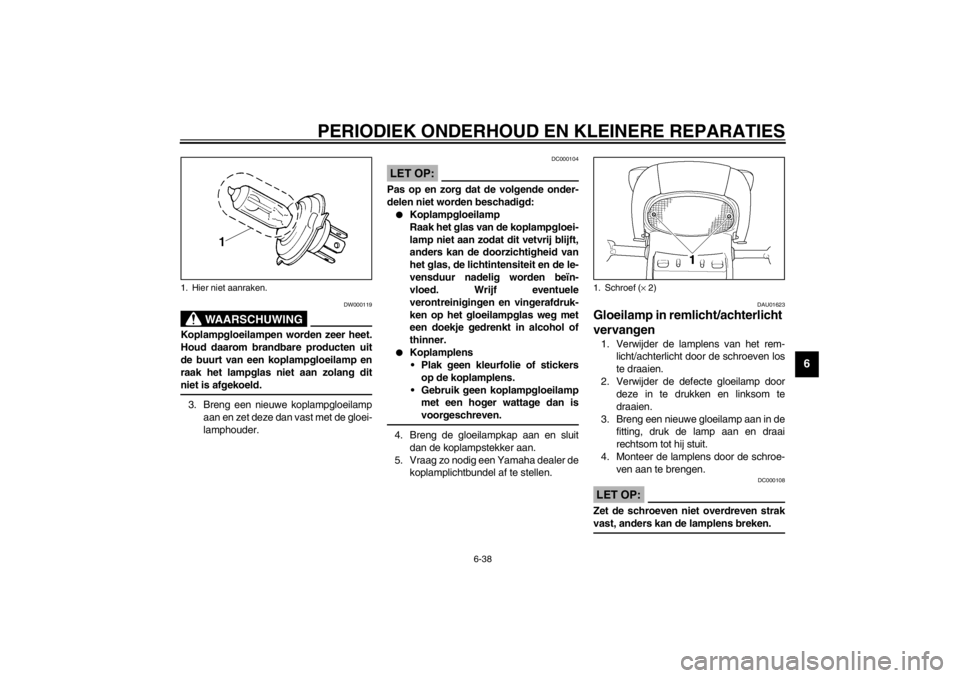

Koplampgloeilamp vervangen De koplamp op deze motorfiets heeft een
halogeen gloeilamp. Vervang de koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
D_4tv.book Page 37 Saturday, August 18, 2001 11:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
6
DW000119
WAARSCHUWING
_ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. _3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
DC000104
LET OP:_ Pas op en zorg dat de volgende onder-
delen niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers
op de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is
voorgeschreven.
_4. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
5. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
DAU01623
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen.
DC000108
LET OP:_ Zet de schroeven niet overdreven strak
vast, anders kan de lamplens breken. _
1. Hier niet aanraken.
1. Schroef (× 2)
D_4tv.book Page 38 Saturday, August 18, 2001 11:16 AM

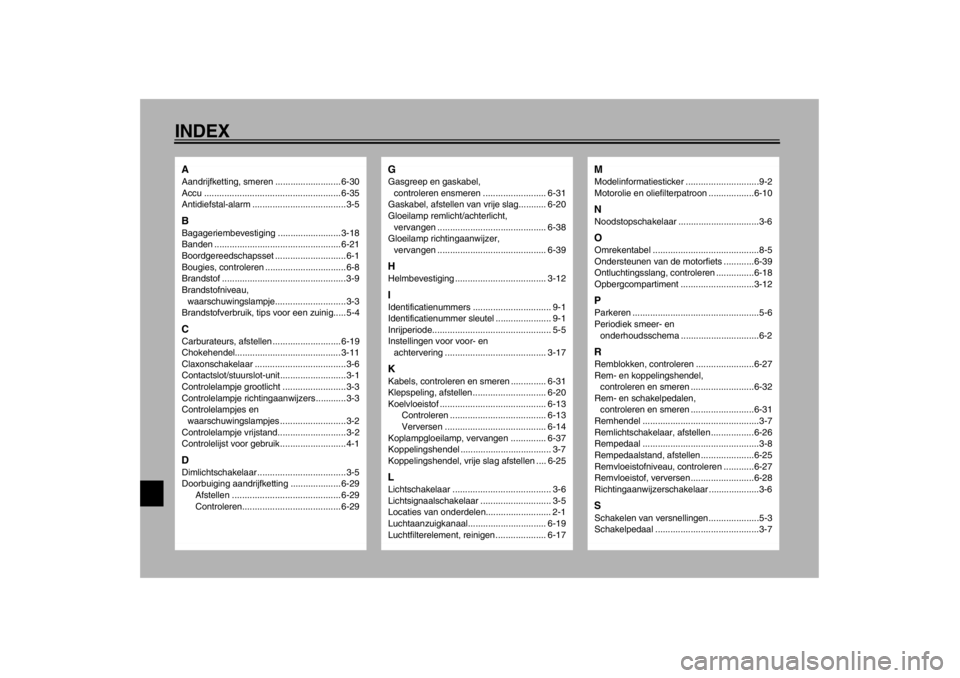

INDEXAAandrijfketting, smeren .......................... 6-30
