COMMANDES ET INSTRUMENTS
3
Contacteur à clé/antivol ................................................ 3-1
Témoins et témoins d’avertissement ........................... 3-2
Bloc de compteur de vitesse ......................................... 3-3
Compte-tours ................................................................ 3-4
Dispositif de détection de pannes ................................. 3-4
Jauge de température du liquide de
refroidissement ........................................................... 3-5
Alarme antivol (en option) ........................................... 3-5
Combinés de contacteurs ............................................. 3-5
Levier d’embrayage ..................................................... 3-7
Sélecteur ....................................................................... 3-7
Levier de frein .............................................................. 3-7
Pédale de frein .............................................................. 3-8
Bouchon du réservoir de carburant .............................. 3-8Carburant ..................................................................... 3-9
Durit de mise à l’air du réservoir de carburant
(uniquement pour le modèle allemand) ................... 3-10
Levier du starter ......................................................... 3-11
Selle ........................................................................... 3-11
Accroche-casque ........................................................ 3-12
Compartiment de rangement ..................................... 3-12
Réglage de la fourche ................................................ 3-13
Réglage du combiné ressort-amortisseur ................... 3-15
Combinaisons de réglages recommandées pour les
suspensions avant et arrière ..................................... 3-17
Supports de sangle de fixation des bagages ............... 3-18
Béquille latérale ......................................................... 3-18
Système du coupe-circuit d’allumage ........................ 3-19
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU01862
Réglage de la fourche La fourche est équipée de vis de réglage de la
précontrainte de ressort et de vis de réglage de la
force d’amortissement à la détente et à la com-
pression.
FW000035
AVERTISSEMENT
_ Toujours sélectionner le même réglage pour
les deux bras de fourche. Un réglage mal
équilibré risque de réduire la maniabilité et
la stabilité du véhicule. _
Précontrainte de ressort
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, tourner la vis de ré-
glage de chacun des bras de fourche dans le
sens
a. Pour réduire la précontrainte de ressort
et donc adoucir la suspension, tourner ces deux
vis dans le sens
b.
N.B.:_ Bien veiller à aligner la rainure de réglage figu-
rant sur le dispositif de réglage et le sommet du
bouchon de tube de fourche. _CI-10F
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Bouchon de fourche
Réglage
Minimum (doux) 8
Standard 5
Maximum (dur) 1
F_4tv.book Page 13 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-15
3
FAU03643
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte de
ressort, d’un bouton de réglage de la force
d’amortissement à la détente et d’une vis de ré-
glage de la force d’amortissement à la compres-
sion.
FCA00071
ATTENTION:_ Ne jamais forcer les dispositifs de réglage de
la précontrainte de ressort et de la force
d’amortissement à la détente au-delà du ré-
glage minimum et maximum. _
Précontrainte de ressort
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, tourner la bague de
réglage dans le sens
a. Pour réduire la précon-
trainte de ressort et donc adoucir la suspension,
tourner la bague de réglage dans le sens
b.CI-10F
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à la
détente et donc durcir l’amortissement, tourner
le bouton de réglage dans le sens
a. Pour ré-
duire la force d’amortissement à la détente et
donc adoucir l’amortissement, tourner le bouton
de réglage dans le sens
b.CI-03F
1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
Réglage
Minimum (doux) 1
Standard 3
Maximum (dur) 7
1. Bouton de réglage de la force d’amortissement à la
détenteMinimum (doux) 25 déclics dans le sens
b*
Standard 10 déclics dans le sens
b*
Maximum (dur) 3 déclics dans le sens
b*
* Le bouton de réglage étant tourné à fond dans le sens
a
F_4tv.book Page 15 Saturday, August 18, 2001 9:44 AM

COMMANDES ET INSTRUMENTS
3-17
3
FAU01580
Combinaisons de réglages recommandées pour les suspensions avant et arrière Le tableau ci-dessous fournit la combinaison de réglages de la fourche et du combiné ressort-amortisseur à adopter en fonction des conditions de charge.CI-05F
FC000015ATTENTION:_ Ne jamais forcer un dispositif de réglage au-delà du réglage minimum et maximum. _ Condition de charge Réglage de fourche Réglage de combiné ressort-amortisseur
Précontrainte de
ressortForce
d’amortissement à la
compressionForce
d’amortissement à la
détentePrécontrainte de
ressortForce
d’amortissement à la
compressionForce
d’amortissement à la
détente
Conduite en solo 1 à 81 à 10 1 à 10 1 à 51 à 63 à 25
Conduite avec
passager1 à 81 à 10 1 à 10 3 à 71 à 43 à 10
F_4tv.book Page 17 Saturday, August 18, 2001 9:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose des carénages ................................... 6-5
Contrôle des bougies .................................................... 6-8
Huile moteur et cartouche du filtre à huile ................. 6-10
Liquide de refroidissement ......................................... 6-13
Nettoyage de l’élément du filtre à air ......................... 6-17
Contrôle de la durit de ventilation .............................. 6-18
Conduit d’air .............................................................. 6-19
Réglage des carburateurs ............................................ 6-19
Réglage du régime de ralenti du moteur .................... 6-19
Réglage du jeu de câble des gaz ................................. 6-20
Réglage du jeu aux soupapes ..................................... 6-20
Pneus .......................................................................... 6-21
Roues coulées ............................................................. 6-24
Réglage de la garde du levier d’embrayage ............... 6-25
Réglage de la position de la pédale de frein ............... 6-25
Réglage du contacteur de feu stop sur
frein arrière .............................................................. 6-26
Contrôle des plaquettes de frein avant et arrière ........ 6-27
Contrôle du niveau du liquide de frein ....................... 6-27
Changement du liquide de frein ................................. 6-28
Tension de la chaîne de transmission ......................... 6-29Lubrification de la chaîne de transmission ................ 6-30
Contrôle et lubrification des câbles ........................... 6-31
Contrôle et lubrification de la poignée et du
câble des gaz ............................................................ 6-31
Contrôle et lubrification de la pédale de
frein et du sélecteur ................................................. 6-31
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-32
Contrôle et lubrification de la béquille latérale ......... 6-32
Lubrification de la suspension arrière ........................ 6-32
Contrôle de la fourche ............................................... 6-33
Contrôle de la direction ............................................. 6-33
Contrôle des roulements de roue ............................... 6-34
Batterie ....................................................................... 6-35
Remplacement des fusibles ....................................... 6-36
Remplacement de l’ampoule de phare ....................... 6-37
Remplacement de l’ampoule du feu arrière/stop ....... 6-38
Remplacement d’une ampoule de clignotant ............. 6-39
Calage de la moto ...................................................... 6-39
Roue avant ................................................................. 6-40
Roue arrière ............................................................... 6-41
Diagnostic de pannes ................................................. 6-43
Schémas de diagnostic de pannes .............................. 6-44
F_4tv.book Page 1 Saturday, August 18, 2001 9:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
10
*
RouesContrôler le voile et l’état.√√√√
11
*
PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
12
*
Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. √√√√
13
*
Bras oscillantContrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.√√√√
Enduire de graisse à base de savon au lithium. Tous les 50.000 km
14 Chaîne de transmissionContrôler la tension de la chaîne.
S’assurer que la roue arrière est parfaitement alignée.
Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie
15
*
Roulements de directionS’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. √√√√√
Enduire de graisse à base de savon au lithium. Tous les 50.000 km
16
*
Attaches du cadreS’assurer que tous les écrous et toutes les vis sont correctement
serrés.√√√√ √
17 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
18
*
Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
19
*
Fourche avantContrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. √√√√
20
*
Combiné ressort/
amortisseurContrôler le fonctionnement et s’assurer que l’amortisseur ne fuit
pas.√√√√
21
*
Articulations de bras relais
et de bras de raccordement
de suspension arrièreContrôler le fonctionnement.√√√√
Enduire de graisse à base de savon au lithium.√√
22
*
CarburateursContrôler le fonctionnement du starter.
Régler le régime de ralenti et la synchronisation des carburateurs.√√√√√ √ N°DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (×
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_4tv.book Page 3 Saturday, August 18, 2001 9:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _
FW000079
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
_

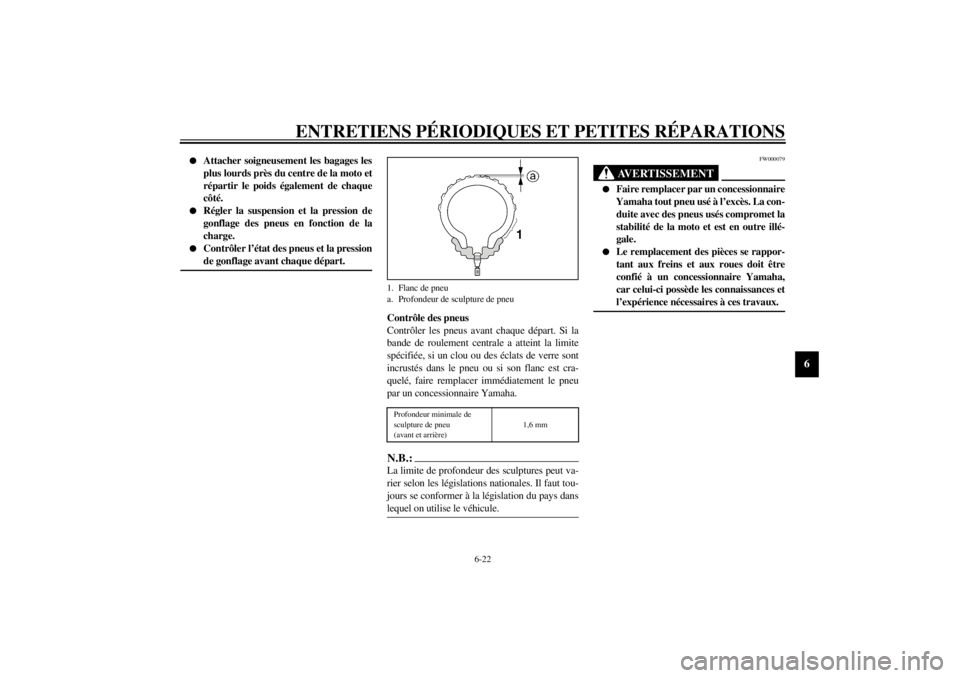

1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
F_4tv.book Page 22 Saturday, August 18, 2001 9:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU03164
Contrôle et lubrification des leviers
de frein et d’embrayage Contrôler le fonctionnement du levier de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
FAU03165
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille laté-
rale avant chaque départ et lubrifier son articula-
tion et les points de contact des surfaces métalli-
ques quand nécessaire.
FW000113
AVERTISSEMENT
_ Si la béquille latérale ne se déploie et ne se re-
plie pas en douceur, la faire contrôler et, si
nécessaire, réparer par un concessionnaire
Yamaha. _
FAU04282
Lubrification de la suspension
arrière Lubrifier les points pivots de la suspension ar-
rière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
F_4tv.book Page 32 Saturday, August 18, 2001 9:44 AM

CARACTÉRISTIQUES
8-3
8
fabricant/modèle Bridgestone / BT57
Dunlop / D204
Metzeler / MEZ1
Michelin / MACADAM 90X
Charge maximale* 180 kg (excepté A, CH, S)
178 kg (A, CH, S)
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 250 kPa (2,50 kgf/cm2, 2,50 bar)
De 90 kg à maximale*
avant 250 kPa (2,50 kgf/cm2, 2,50 bar)
arrière 290 kPa (2,90 kgf/cm2, 2,90 bar)
Conduite à grande vitesse
avant 250 kPa (2,50 kgf/cm2, 2,50 bar)
arrière 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Roue coulée
taille 17 × MT 3,50
17 M/C × MT 3,50Arrière
type Roue coulée
taille 17 × MT 5,00
17 M/C × MT 5,00
Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4
Suspension
Avant Fourche télescopique
Arrière Bras oscillant (suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal /
amortisseur hydraulique
Arrière Ressort hélicoïdal /
amortisseur hydro-pneumatique
Débattement de roue
Avant 130 mm
Arrière 120 mm
F_4tv.book Page 3 Saturday, August 18, 2001 9:44 AM

INDEX
Plaquettes de frein, contrôle ........................... 6-27
Pneus ............................................................... 6-21
Poignée et câble des gaz,
contrôle et lubrification ................................ 6-31
Point mort, témoin ............................................ 3-2RRalenti du moteur, réglage.............................. 6-19
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-8
Réservoir de carburant,
ventilation (Allemagne) ............................... 3-10
Rodage du moteur ............................................. 5-5
Roue arrière ..................................................... 6-41
Dépose ...................................................... 6-41
Mise en place ............................................ 6-43
Roue avant....................................................... 6-40
Dépose ...................................................... 6-40
Mise en place ............................................ 6-41
Roues ............................................................... 6-24
Roulements de roue, contrôle ......................... 6-34SSécurité.............................................................. 1-1
Sélecteur ............................................................ 3-7
Selle ................................................................. 3-11
Soins et nettoyage ............................................. 7-1
Soupapes, réglage du jeu ................................ 6-20
Starter .............................................................. 3-11
Stationnement ................................................... 5-6
Suspension arrière, lubrification ..................... 6-32
Suspension avant et arrière, réglages.............. 3-17
TTémoins ............................................................ 3-2
Trousse de réparation ....................................... 6-1VVéhicule, numéro d’identification ................... 9-1
Vitesses, sélection............................................. 5-3
F_4tv.book Page 2 Saturday, August 18, 2001 9:44 AM
