TOYOTA PROACE VERSO EV 2022 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2022, Model line: PROACE VERSO EV, Model: TOYOTA PROACE VERSO EV 2022Pages: 360, velikost PDF: 70.96 MB
Page 21 of 360

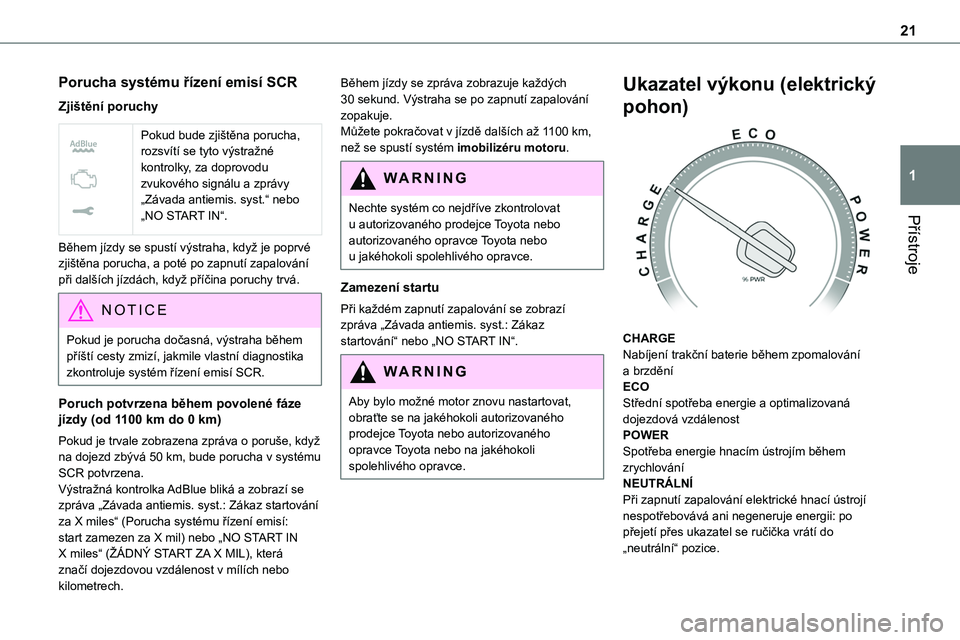

21
Přístroje
1
Porucha systému řízení emisí SCR
Zjištění poruchy
Pokud bude zjištěna porucha, rozsvítí se tyto výstražné kontrolky, za doprovodu zvukového signálu a zprávy „Závada antiemis. syst.“ nebo „NO START IN“.
Během jízdy se spustí výstraha, když je poprvé zjištěna porucha, a poté po zapnutí zapalování při dalších jízdách, když příčina poruchy trvá.
NOTIC E
Pokud je porucha dočasná, výstraha během příští cesty zmizí, jakmile vlastní diagnostika zkontroluje systém řízení emisí SCR.
Poruch potvrzena během povolené fáze jízdy (od 1100 km do 0 km)
Pokud je trvale zobrazena zpráva o poruše, když na dojezd zbývá 50 km, bude porucha v systému SCR potvrzena.Výstražná kontrolka AdBlue bliká a zobrazí se zpráva „Závada antiemis. syst.: Zákaz startování za X miles“ (Porucha systému řízení emisí: start zamezen za X mil) nebo „NO START IN X miles“ (ŽÁDNÝ START ZA X MIL), která značí dojezdovou vzdálenost v mílích nebo
kilometrech.
Během jízdy se zpráva zobrazuje každých 30 sekund. Výstraha se po zapnutí zapalování zopakuje.Můžete pokračovat v jízdě dalších až 1100 km, než se spustí systém imobilizéru motoru.
WARNI NG
Nechte systém co nejdříve zkontrolovat u autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce.
Zamezení startu
Při každém zapnutí zapalování se zobrazí zpráva „Závada antiemis. syst.: Zákaz startování“ nebo „NO START IN“.
WARNI NG
Aby bylo možné motor znovu nastartovat, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
Ukazatel výkonu (elektrický
pohon)
CHARGENabíjení trakční baterie během zpomalování a brzděníECOStřední spotřeba energie a optimalizovaná dojezdová vzdálenostPOWERSpotřeba energie hnacím ústrojím během zrychlováníNEUTRÁLNÍPři zapnutí zapalování elektrické hnací ústrojí nespotřebovává ani negeneruje energii: po přejetí přes ukazatel se ručička vrátí do
„neutrální“ pozice.

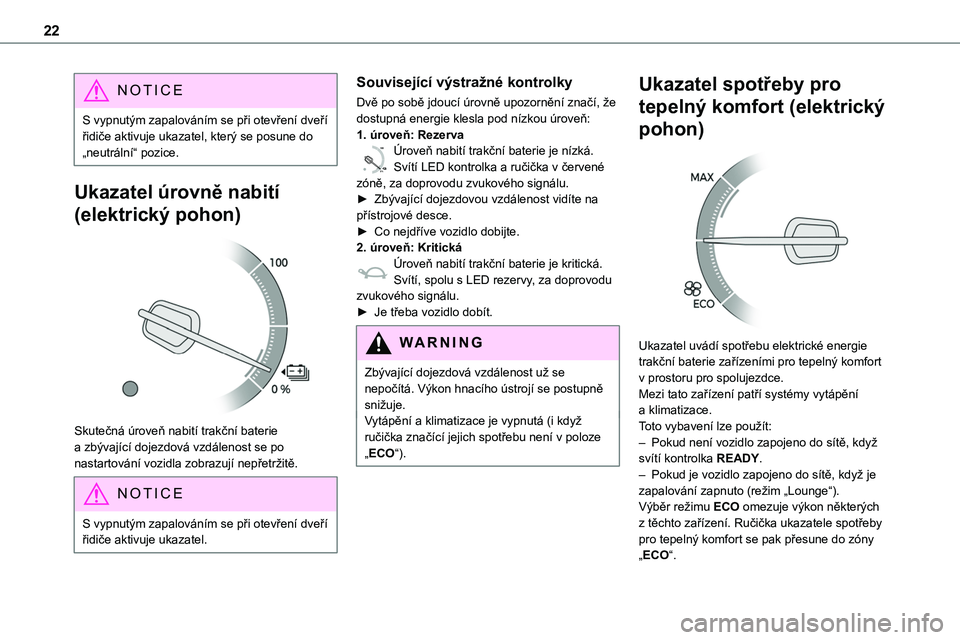

Page 22 of 360
22
NOTIC E
S vypnutým zapalováním se při otevření dveří řidiče aktivuje ukazatel, který se posune do „neutrální“ pozice.
Ukazatel úrovně nabití
(elektrický pohon)
Skutečná úroveň nabití trakční baterie a zbývající dojezdová vzdálenost se po nastartování vozidla zobrazují nepřetržitě.
NOTIC E
S vypnutým zapalováním se při otevření dveří řidiče aktivuje ukazatel.
Související výstražné kontrolky
Dvě po sobě jdoucí úrovně upozornění značí, že dostupná energie klesla pod nízkou úroveň:1. úroveň: Rezerva
0 %
100
Úroveň nabití trakční baterie je nízká.Svítí LED kontrolka a ručička v červené zóně, za doprovodu zvukového signálu.►
Zbývající dojezdovou vzdálenost vidíte na přístrojové desce.
► Co nejdříve vozidlo dobijte.2. úroveň: KritickáÚroveň nabití trakční baterie je kritická.Svítí, spolu s LED rezervy, za doprovodu zvukového signálu.► Je třeba vozidlo dobít.
WARNI NG
Zbývající dojezdová vzdálenost už se nepočítá. Výkon hnacího ústrojí se postupně snižuje.Vytápění a klimatizace je vypnutá (i když ručička značící jejich spotřebu není v poloze „ECO“).
Ukazatel spotřeby pro
tepelný komfort (elektrický
pohon)
Ukazatel uvádí spotřebu elektrické energie trakční baterie zařízeními pro tepelný komfort v prostoru pro spolujezdce.Mezi tato zařízení patří systémy vytápění a klimatizace.Toto vybavení lze použít:
– Pokud není vozidlo zapojeno do sítě, když svítí kontrolka READY.– Pokud je vozidlo zapojeno do sítě, když je zapalování zapnuto (režim „Lounge“).Výběr režimu ECO omezuje výkon některých z těchto zařízení. Ručička ukazatele spotřeby pro tepelný komfort se pak přesune do zóny „ECO“.

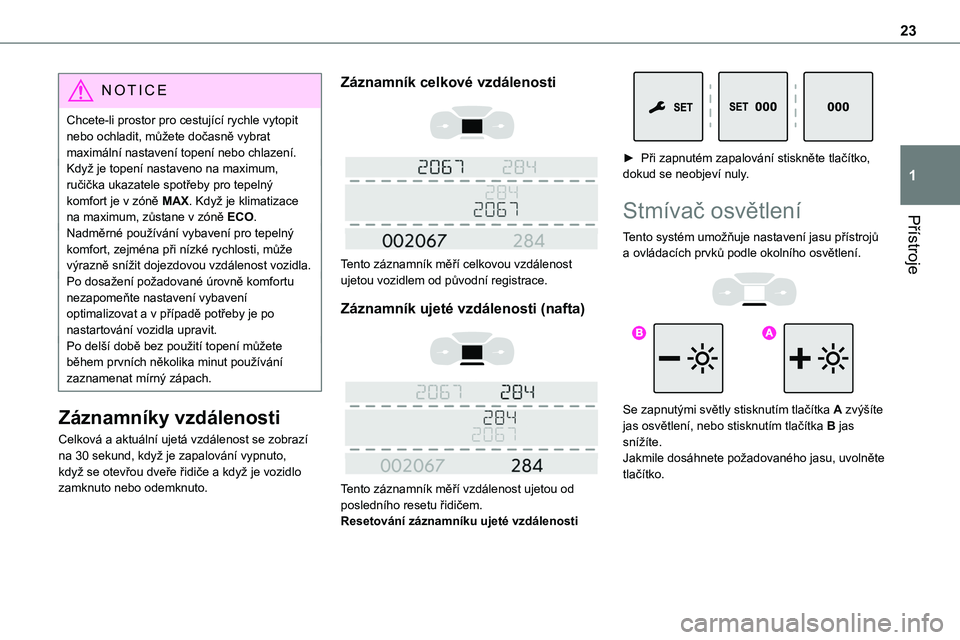

Page 23 of 360
23
Přístroje
1
NOTIC E
Chcete-li prostor pro cestující rychle vytopit nebo ochladit, můžete dočasně vybrat maximální nastavení topení nebo chlazení.Když je topení nastaveno na maximum, ručička ukazatele spotřeby pro tepelný komfort je v zóně MAX. Když je klimatizace na maximum, zůstane v zóně ECO.
Nadměrné používání vybavení pro tepelný komfort, zejména při nízké rychlosti, může výrazně snížit dojezdovou vzdálenost vozidla.Po dosažení požadované úrovně komfortu nezapomeňte nastavení vybavení optimalizovat a v případě potřeby je po nastartování vozidla upravit.Po delší době bez použití topení můžete během prvních několika minut používání zaznamenat mírný zápach.
Záznamníky vzdálenosti
Celková a aktuální ujetá vzdálenost se zobrazí na 30 sekund, když je zapalování vypnuto, když se otevřou dveře řidiče a když je vozidlo zamknuto nebo odemknuto.
Záznamník celkové vzdálenosti
Tento záznamník měří celkovou vzdálenost ujetou vozidlem od původní registrace.
Záznamník ujeté vzdálenosti (nafta)
Tento záznamník měří vzdálenost ujetou od posledního resetu řidičem.Resetování záznamníku ujeté vzdálenosti
► Při zapnutém zapalování stiskněte tlačítko, dokud se neobjeví nuly.
Stmívač osvětlení
Tento systém umožňuje nastavení jasu přístrojů a ovládacích prvků podle okolního osvětlení.
Se zapnutými světly stisknutím tlačítka A zvýšíte jas osvětlení, nebo stisknutím tlačítka B jas snížíte.Jakmile dosáhnete požadovaného jasu, uvolněte tlačítko.

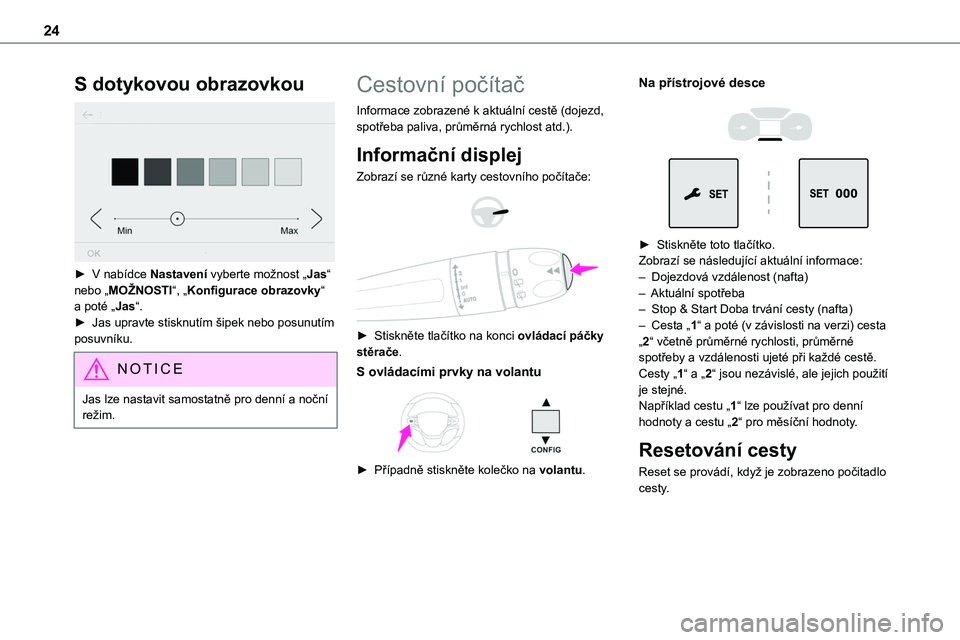

Page 24 of 360
24
S dotykovou obrazovkou
► V nabídce Nastavení vyberte možnost „Jas“ nebo „MOŽNOSTI“, „Konfigurace obrazovky“ a poté „Jas“.► Jas upravte stisknutím šipek nebo posunutím posuvníku.
NOTIC E
Jas lze nastavit samostatně pro denní a noční režim.
Cestovní počítač
Informace zobrazené k aktuální cestě (dojezd, spotřeba paliva, průměrná rychlost atd.).
Informační displej
Zobrazí se různé karty cestovního počítače:
► Stiskněte tlačítko na konci ovládací páčky stěrače.
S ovládacími prvky na volantu
► Případně stiskněte kolečko na volantu.
Na přístrojové desce
► Stiskněte toto tlačítko.Zobrazí se následující aktuální informace:– Dojezdová vzdálenost (nafta)– Aktuální spotřeba– Stop & Start Doba trvání cesty (nafta)– Cesta „1“ a poté (v závislosti na verzi) cesta „2“ včetně průměrné rychlosti, průměrné spotřeby a vzdálenosti ujeté při každé cestě.Cesty „1“ a „2“ jsou nezávislé, ale jejich použití je stejné.Například cestu „1“ lze používat pro denní hodnoty a cestu „2“ pro měsíční hodnoty.
Resetování cesty
Reset se provádí, když je zobrazeno počitadlo cesty.

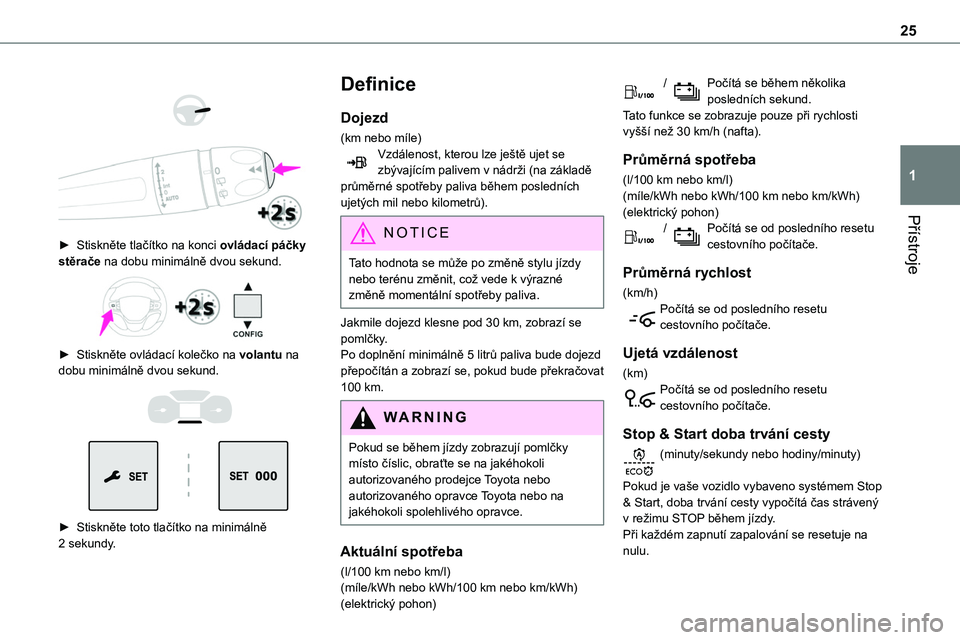

Page 25 of 360
25
Přístroje
1
► Stiskněte tlačítko na konci ovládací páčky stěrače na dobu minimálně dvou sekund.
► Stiskněte ovládací kolečko na volantu na dobu minimálně dvou sekund.
► Stiskněte toto tlačítko na minimálně 2 sekundy.
Definice
Dojezd
(km nebo míle)Vzdálenost, kterou lze ještě ujet se zbývajícím palivem v nádrži (na základě průměrné spotřeby paliva během posledních ujetých mil nebo kilometrů).
NOTIC E
Tato hodnota se může po změně stylu jízdy nebo terénu změnit, což vede k výrazné změně momentální spotřeby paliva.
Jakmile dojezd klesne pod 30 km, zobrazí se pomlčky.Po doplnění minimálně 5 litrů paliva bude dojezd přepočítán a zobrazí se, pokud bude překračovat 100 km.
WARNI NG
Pokud se během jízdy zobrazují pomlčky místo číslic, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
Aktuální spotřeba
(l/100 km nebo km/l)
(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon)
/ Počítá se během několika posledních sekund.Tato funkce se zobrazuje pouze při rychlosti vyšší než 30 km/h (nafta).
Průměrná spotřeba
(l/100 km nebo km/l)(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon)
/ Počítá se od posledního resetu cestovního počítače.
Průměrná rychlost
(km/h)Počítá se od posledního resetu cestovního počítače.
Ujetá vzdálenost
(km)Počítá se od posledního resetu cestovního počítače.
Stop & Start doba trvání cesty
(minuty/sekundy nebo hodiny/minuty)
Pokud je vaše vozidlo vybaveno systémem Stop & Start, doba trvání cesty vypočítá čas strávený v režimu STOP během jízdy.Při každém zapnutí zapalování se resetuje na nulu.

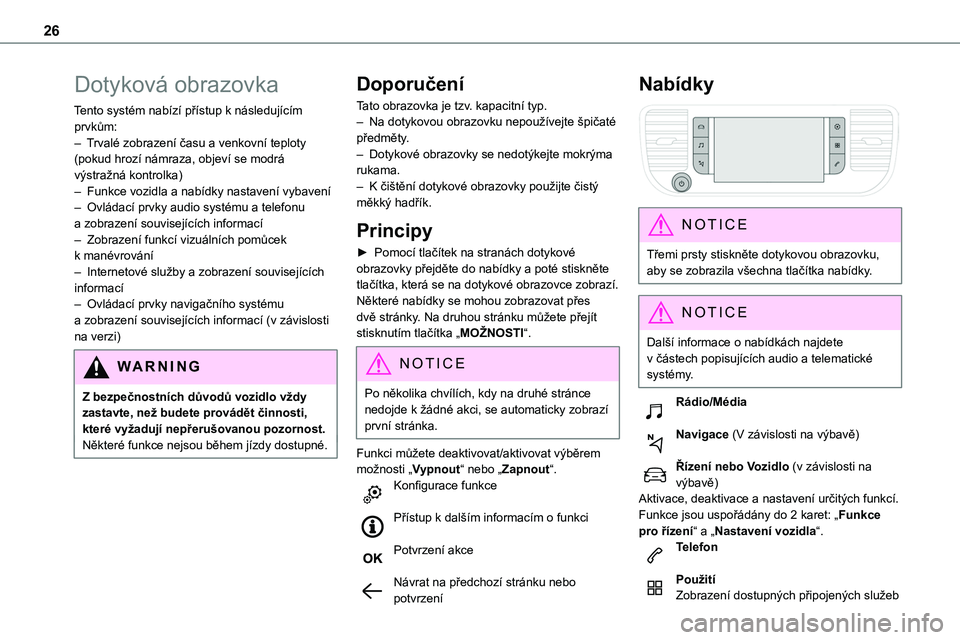

Page 26 of 360
26
Dotyková obrazovka
Tento systém nabízí přístup k následujícím prvkům:– Trvalé zobrazení času a venkovní teploty (pokud hrozí námraza, objeví se modrá výstražná kontrolka)– Funkce vozidla a nabídky nastavení vybavení– Ovládací prvky audio systému a telefonu
a zobrazení souvisejících informací– Zobrazení funkcí vizuálních pomůcek k manévrování– Internetové služby a zobrazení souvisejících informací– Ovládací prvky navigačního systému a zobrazení souvisejících informací (v závislosti na verzi)
WARNI NG
Z bezpečnostních důvodů vozidlo vždy zastavte, než budete provádět činnosti, které vyžadují nepřerušovanou pozornost.Některé funkce nejsou během jízdy dostupné.
Doporučení
Tato obrazovka je tzv. kapacitní typ.– Na dotykovou obrazovku nepoužívejte špičaté předměty.– Dotykové obrazovky se nedotýkejte mokrýma rukama.– K čištění dotykové obrazovky použijte čistý měkký hadřík.
Principy
► Pomocí tlačítek na stranách dotykové obrazovky přejděte do nabídky a poté stiskněte tlačítka, která se na dotykové obrazovce zobrazí.Některé nabídky se mohou zobrazovat přes dvě stránky. Na druhou stránku můžete přejít stisknutím tlačítka „MOŽNOSTI“.
NOTIC E
Po několika chvílích, kdy na druhé stránce nedojde k žádné akci, se automaticky zobrazí první stránka.
Funkci můžete deaktivovat/aktivovat výběrem možnosti „Vypnout“ nebo „Zapnout“.Konfigurace funkce
Přístup k dalším informacím o funkci
Potvrzení akce
Návrat na předchozí stránku nebo potvrzení
Nabídky
NOTIC E
Třemi prsty stiskněte dotykovou obrazovku, aby se zobrazila všechna tlačítka nabídky.
NOTIC E
Další informace o nabídkách najdete v částech popisujících audio a telematické systémy.
Rádio/Média
Navigace (V závislosti na výbavě)
Řízení nebo Vozidlo (v závislosti na výbavě)Aktivace, deaktivace a nastavení určitých funkcí.Funkce jsou uspořádány do 2 karet: „Funkce pro řízení“ a „Nastavení vozidla“.Telefon
Použití
Zobrazení dostupných připojených služeb

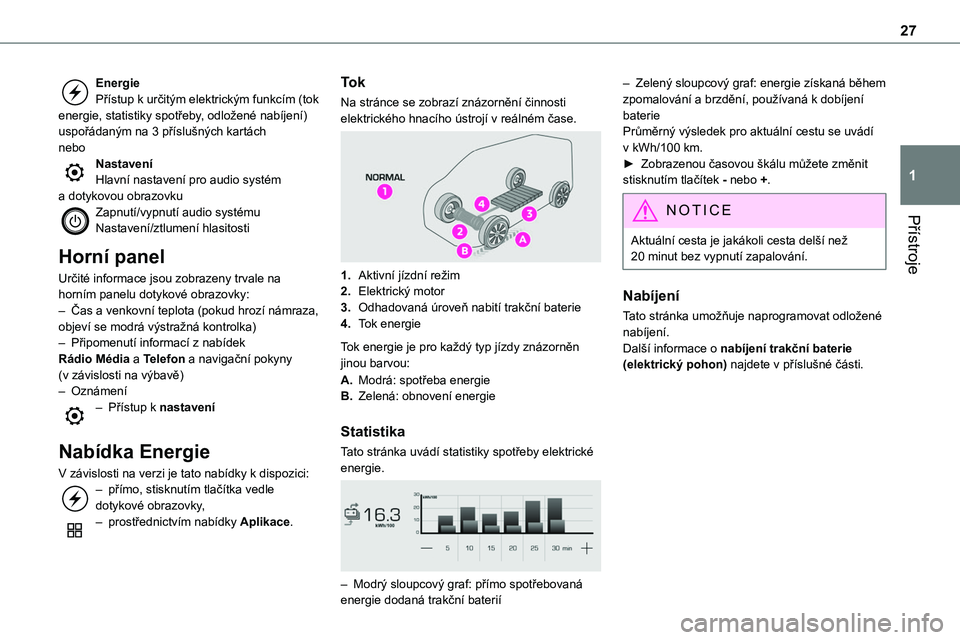

Page 27 of 360
27
Přístroje
1
EnergiePřístup k určitým elektrickým funkcím (tok energie, statistiky spotřeby, odložené nabíjení) uspořádaným na 3 příslušných kartáchneboNastaveníHlavní nastavení pro audio systém a dotykovou obrazovkuZapnutí/vypnutí audio systému
Nastavení/ztlumení hlasitosti
Horní panel
Určité informace jsou zobrazeny trvale na horním panelu dotykové obrazovky:– Čas a venkovní teplota (pokud hrozí námraza, objeví se modrá výstražná kontrolka)– Připomenutí informací z nabídek Rádio Média a Telefon a navigační pokyny (v závislosti na výbavě)– Oznámení– Přístup k nastavení
Nabídka Energie
V závislosti na verzi je tato nabídky k dispozici:– přímo, stisknutím tlačítka vedle dotykové obrazovky,– prostřednictvím nabídky Aplikace.
To k
Na stránce se zobrazí znázornění činnosti elektrického hnacího ústrojí v reálném čase.
1.Aktivní jízdní režim
2.Elektrický motor
3.Odhadovaná úroveň nabití trakční baterie
4.Tok energie
Tok energie je pro každý typ jízdy znázorněn jinou barvou:
A.Modrá: spotřeba energie
B.Zelená: obnovení energie
Statistika
Tato stránka uvádí statistiky spotřeby elektrické energie.
– Modrý sloupcový graf: přímo spotřebovaná energie dodaná trakční baterií
– Zelený sloupcový graf: energie získaná během zpomalování a brzdění, používaná k dobíjení bateriePrůměrný výsledek pro aktuální cestu se uvádí v kWh/100 km.► Zobrazenou časovou škálu můžete změnit stisknutím tlačítek - nebo +.
NOTIC E
Aktuální cesta je jakákoli cesta delší než 20 minut bez vypnutí zapalování.
Nabíjení
Tato stránka umožňuje naprogramovat odložené nabíjení.Další informace o nabíjení trakční baterie (elektrický pohon) najdete v příslušné části.

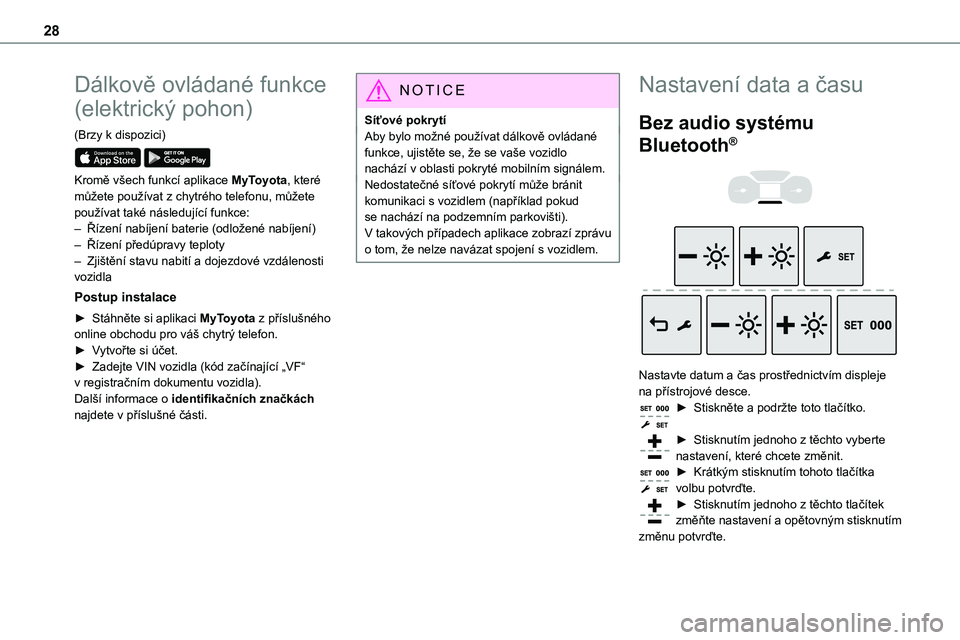

Page 28 of 360
28
Dálkově ovládané funkce
(elektrický pohon)
(Brzy k dispozici)
Kromě všech funkcí aplikace MyToyota, které můžete používat z chytrého telefonu, můžete používat také následující funkce:– Řízení nabíjení baterie (odložené nabíjení)– Řízení předúpravy teploty– Zjištění stavu nabití a dojezdové vzdálenosti vozidla
Postup instalace
► Stáhněte si aplikaci MyToyota z příslušného online obchodu pro váš chytrý telefon.► Vytvořte si účet.► Zadejte VIN vozidla (kód začínající „VF“ v registračním dokumentu vozidla).Další informace o identifikačních značkách najdete v příslušné části.
NOTIC E
Síťové pokrytíAby bylo možné používat dálkově ovládané funkce, ujistěte se, že se vaše vozidlo nachází v oblasti pokryté mobilním signálem.Nedostatečné síťové pokrytí může bránit komunikaci s vozidlem (například pokud se nachází na podzemním parkovišti).
V takových případech aplikace zobrazí zprávu o tom, že nelze navázat spojení s vozidlem.
Nastavení data a času
Bez audio systému
Bluetooth®
Nastavte datum a čas prostřednictvím displeje na přístrojové desce.► Stiskněte a podržte toto tlačítko.
► Stisknutím jednoho z těchto vyberte nastavení, které chcete změnit.► Krátkým stisknutím tohoto tlačítka volbu potvrďte.► Stisknutím jednoho z těchto tlačítek změňte nastavení a opětovným stisknutím
změnu potvrďte.

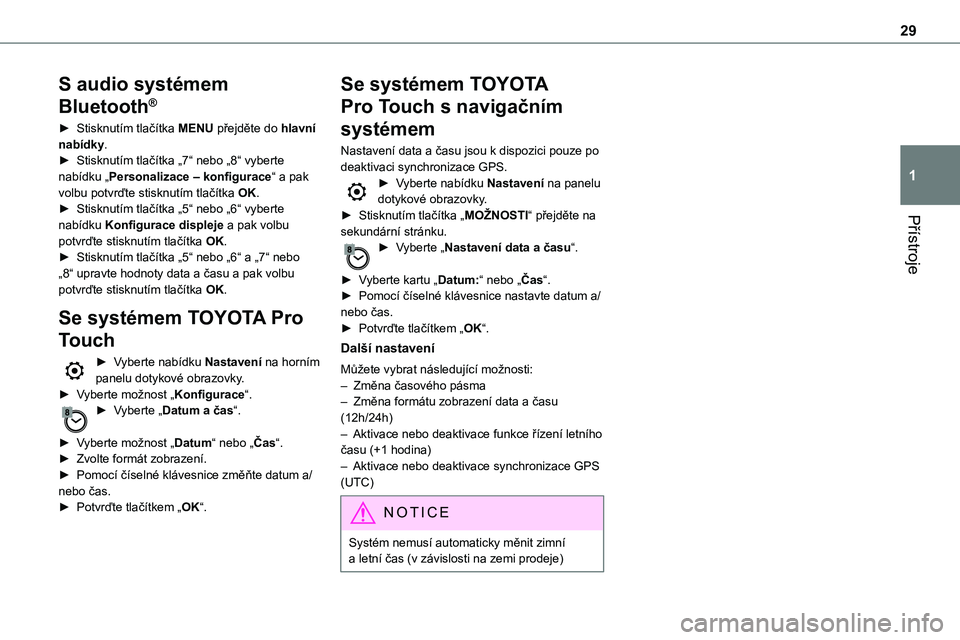

Page 29 of 360
29
Přístroje
1
S audio systémem
Bluetooth®
► Stisknutím tlačítka MENU přejděte do hlavní nabídky.► Stisknutím tlačítka „7“ nebo „8“ vyberte nabídku „Personalizace – konfigurace“ a pak volbu potvrďte stisknutím tlačítka OK.► Stisknutím tlačítka „5“ nebo „6“ vyberte
nabídku Konfigurace displeje a pak volbu potvrďte stisknutím tlačítka OK.► Stisknutím tlačítka „5“ nebo „6“ a „7“ nebo „8“ upravte hodnoty data a času a pak volbu potvrďte stisknutím tlačítka OK.
Se systémem TOYOTA Pro
Touch
► Vyberte nabídku Nastavení na horním panelu dotykové obrazovky.► Vyberte možnost „Konfigurace“.► Vyberte „Datum a čas“.
► Vyberte možnost „Datum“ nebo „Čas“.► Zvolte formát zobrazení.► Pomocí číselné klávesnice změňte datum a/nebo čas.► Potvrďte tlačítkem „OK“.
Se systémem TOYOTA
Pro Touch s navigačním
systémem
Nastavení data a času jsou k dispozici pouze po deaktivaci synchronizace GPS.► Vyberte nabídku Nastavení na panelu dotykové obrazovky.► Stisknutím tlačítka „MOŽNOSTI“ přejděte na
sekundární stránku.► Vyberte „Nastavení data a času“.
► Vyberte kartu „Datum:“ nebo „Čas“.► Pomocí číselné klávesnice nastavte datum a/nebo čas.► Potvrďte tlačítkem „OK“.
Další nastavení
Můžete vybrat následující možnosti:– Změna časového pásma– Změna formátu zobrazení data a času (12h/24h)– Aktivace nebo deaktivace funkce řízení letního času (+1 hodina)– Aktivace nebo deaktivace synchronizace GPS (UTC)
NOTIC E
Systém nemusí automaticky měnit zimní a letní čas (v závislosti na zemi prodeje)
Page 30 of 360

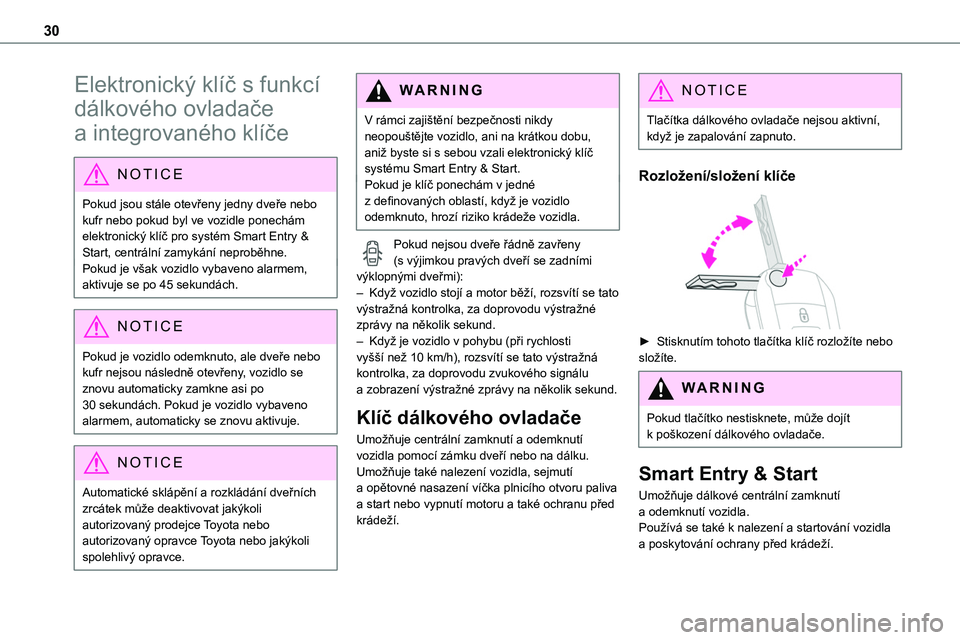

30
Elektronický klíč s funkcí
dálkového ovladače
a integrovaného klíče
NOTIC E
Pokud jsou stále otevřeny jedny dveře nebo kufr nebo pokud byl ve vozidle ponechám
elektronický klíč pro systém Smart Entry & Start, centrální zamykání neproběhne.Pokud je však vozidlo vybaveno alarmem, aktivuje se po 45 sekundách.
NOTIC E
Pokud je vozidlo odemknuto, ale dveře nebo kufr nejsou následně otevřeny, vozidlo se znovu automaticky zamkne asi po 30 sekundách. Pokud je vozidlo vybaveno alarmem, automaticky se znovu aktivuje.
NOTIC E
Automatické sklápění a rozkládání dveřních zrcátek může deaktivovat jakýkoli autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.
WARNI NG
V rámci zajištění bezpečnosti nikdy neopouštějte vozidlo, ani na krátkou dobu, aniž byste si s sebou vzali elektronický klíč systému Smart Entry & Start.Pokud je klíč ponechám v jedné z definovaných oblastí, když je vozidlo odemknuto, hrozí riziko krádeže vozidla.
Pokud nejsou dveře řádně zavřeny (s výjimkou pravých dveří se zadními výklopnými dveřmi):– Když vozidlo stojí a motor běží, rozsvítí se tato výstražná kontrolka, za doprovodu výstražné zprávy na několik sekund. – Když je vozidlo v pohybu (při rychlosti vyšší než 10 km/h), rozsvítí se tato výstražná kontrolka, za doprovodu zvukového signálu a zobrazení výstražné zprávy na několik sekund.
Klíč dálkového ovladače
Umožňuje centrální zamknutí a odemknutí vozidla pomocí zámku dveří nebo na dálku.Umožňuje také nalezení vozidla, sejmutí a opětovné nasazení víčka plnicího otvoru paliva a start nebo vypnutí motoru a také ochranu před krádeží.
NOTIC E
Tlačítka dálkového ovladače nejsou aktivní, když je zapalování zapnuto.
Rozložení/složení klíče
► Stisknutím tohoto tlačítka klíč rozložíte nebo složíte.
WARNI NG
Pokud tlačítko nestisknete, může dojít k poškození dálkového ovladače.
Smart Entry & Start
Umožňuje dálkové centrální zamknutí a odemknutí vozidla.Používá se také k nalezení a startování vozidla a poskytování ochrany před krádeží.
