INTRODUCCIÓN
SAU10100
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XVS125, se beneficia usted de la amplia experien\
cia de Yamaha y de la más avanzada tecnología
en el diseño y la fabricación de productos de alta calidad que han\
dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de \
su XVS125. El manual del propietario no sólo le
enseñará como utilizar, revisar y mantener su motocicleta, sino ad\
emás como protegerse a sí mismo y a otros de problemas
y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudará\
n a mantener su motocicleta en las mejores condi-
ciones posibles. Si necesita cualquier aclaración adicional, no dude \
en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerd\
e, ¡la seguridad es lo primero!

\b
\f
   \

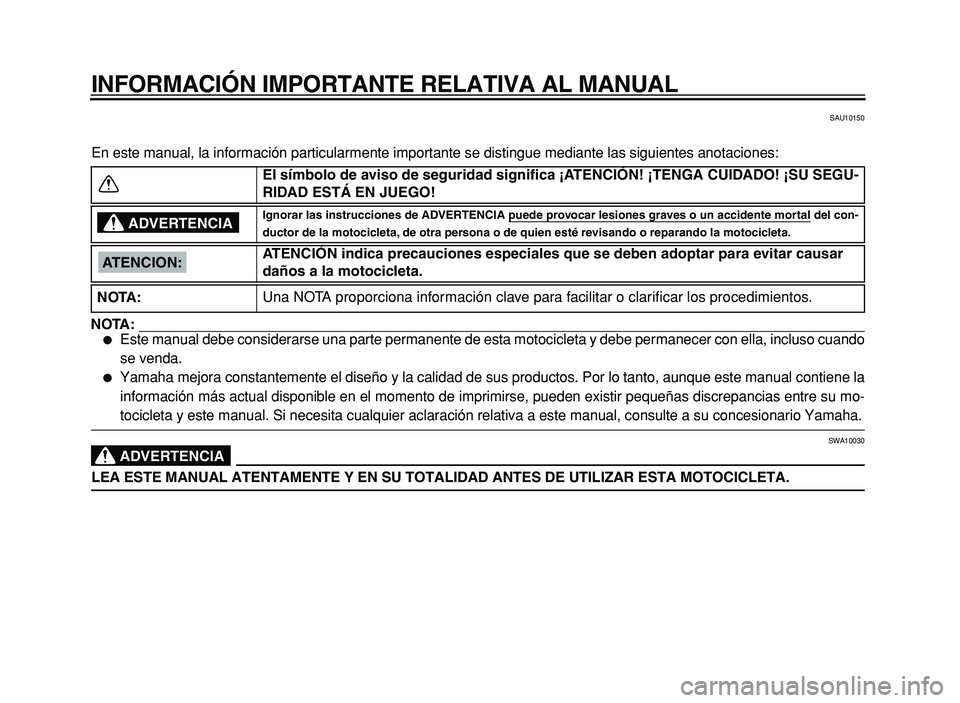

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10150
En este manual, la información particularmente importante se distingu\
e mediante las siguientes anotaciones:
NOTA:
Este manual debe considerarse una parte permanente de esta motocicleta y\
debe permanecer con ella, incluso cuando
se venda.
Yamaha mejora constantemente el diseño y la calidad de sus productos.\
Por lo tanto, aunque este manual contiene la
información más actual disponible en el momento de imprimirse, pue\
den existir pequeñas discrepancias entre su mo-
tocicleta y este manual. Si necesita cualquier aclaración relativa a \
este manual, consulte a su concesionario Yamaha.
ADVERTENCIA
SWA10030
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTA MOT\
OCICLETA.El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGU-
RIDAD ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un accidente mortal del con-
ductor de la motocicleta, de otra persona o de quien esté revisando o reparando la motocicleta.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar
daños a la motocicleta.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:
NOTA:

\b
\f

 \


INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10200
XVS125
MANUAL DEL PROPIETARIO
©2003 por Yamaha Motor Co., Ltd. 1ª edición, Junio 2003
Todos los derechos reservados.
Toda reproducción o uso no autorizado sin el consentimiento escrito de Yamaha Motor Co., Ltd.
quedan expresamente prohibidos Impreso en Japón.
\b
\f
!  \


TABLA DE CONTENIDOS
INFORMATION RELATIVA A LA
SEGURIDAD ................................ 1-1
DESCRIPCIÓN ............................ 2-1Izquierda .................................... 2-1
Vista derecha ............................. 2-2
Mandos e instrumentos .............. 2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS ..... 3-1 Interruptor principal/Bloqueo de la dirección .............................. 3-1
Testigos y luces de advertencia .............................. 3-2
Unidad velocímetro ................... 3-3
Alarma antirrobo (opcional) ....... 3-3
Interruptores del manillar .......... 3-4
Maneta de embrague ................ 3-5
Pedal de cambio ....................... 3-5
Maneta de freno ........................ 3-6
Pedal de freno ........................... 3-6
Tapón del depósito de gasolina ................................... 3-6
Gasolina .................................... 3-7
Grifo de gasolina ....................... 3-8
Palanca del estárter (estrangulador) “ ” ................ 3-9 Portacascos .............................. 3-9
Ajuste de los conjuntos
amortiguadores ..................... 3-10
Caballete lateral ...................... 3-10
Sistema de corte del circuito de encendido ........................ 3-11
COMPROBACIONES ANTES DE LA
UTILIZACIÓN ................................ 4-1 Lista de comprobaciones previas .................................... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN ............................. 5-1 Arranque del motor en frío ........ 5-1
Arranque del motor en caliente .................................... 5-2
Cambio ...................................... 5-2
Consejos para reducir el consumo de gasolina .............. 5-3
Rodaje del motor ....................... 5-4
Estacionamiento ....................... 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES..... 6-1 Juego de herramientas del
propietario ............................... 6-1
Cuadro de mantenimiento y engrase periódicos .................. 6-2
Desmontaje y montaje de los paneles ................................... 6-5
Comprobación de las bujías ..... 6-6
Aceite del motor y filtro de aceite ...................................... 6-8
Limpieza del filtro de aire ........ 6-10
Ajuste del carburador .............. 6-11
Ajuste del ralentí del motor ..... 6-12
Ajuste del juego libre del cable del acelerador ....................... 6-12
Ajuste de la holgura de la válvula ................................... 6-13
Neumáticos ............................. 6-13
Ruedas de radios .................... 6-15
Ajuste del juego libre de la maneta de embrague ............ 6-16
Ajuste del juego libre de la maneta del freno ................... 6-17
Ajuste de la posición y el juego libre del pedal de freno ......... 6-18
Ajuste del interuptor de la luz de freno trasero ..................... 6-19

\b
\b  \f
 \


TABLA DE CONTENIDOS
Comprobación de las pastillas de freno delantero y las zapatas de
freno trasero .......................... 6-20
Comprobación del líquido de freno ...................................... 6-21
Cambio del líquido de freno .... 6-22
Juego de la cadena de transmisión ............................ 6-22
Engrase de la cadena de transmisión ............................ 6-24
Comprobación y engrase de los cables .................................... 6-25
Comprobación y engrase del puño del acelerador y el cable ....... 6-25
Comprobación y engrase de los pedales de freno y cambio .... 6-26
Comprobación y engrase de las manetas de freno y
embrague .............................. 6-26
Comprobación y engrase del caballete lateral ..................... 6-26
Comprobación de la horquilla delantera ............................... 6-27
Comprobación de la dirección ................................ 6-27
Comprobación de los cojinetes de las ruedas ......................... 6-28
Batería ..................................... 6-28 Cambio de fusibles ................. 6-30
Cambio de la bombilla del
faro ........................................ 6-31
Cambio de la bombilla de la luz de freno/piloto trasero ........... 6-32
Cambio de la bombilla de un intermitente ........................... 6-33
Apoyo de la motocicleta .......... 6-34
Rueda delantera ..................... 6-34
Rueda trasera ......................... 6-36
Identificación de averías ......... 6-38
Cuadro de identificación de averías .................................. 6-39
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA ................. 7-1 Cuidados ................................... 7-1
Almacenamiento ....................... 7-3
ESPECIFICACIONES .................. 8-1
INFORMACIÓN PARA EL
CONSUMIDOR ............................. 9-1 Números de identificación ......... 9-1
\b
\b  \f
 \


1-1
1

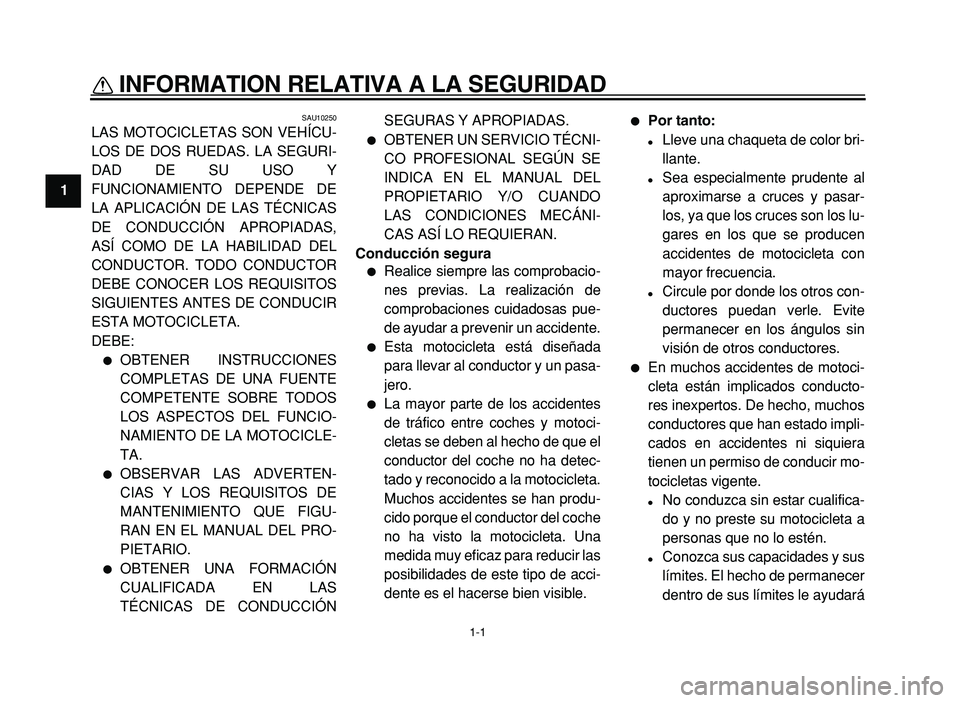

INFORMATION RELATIVA A LA SEGURIDAD
SAU10250
LAS MOTOCICLETAS SON VEHÍCU-
LOS DE DOS RUEDAS. LA SEGURI-
DAD DE SU USO Y
FUNCIONAMIENTO DEPENDE DE
LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS,
ASÍ COMO DE LA HABILIDAD DEL
CONDUCTOR. TODO CONDUCTOR
DEBE CONOCER LOS REQUISITOS
SIGUIENTES ANTES DE CONDUCIR
ESTA MOTOCICLETA.
DEBE:
OBTENER INSTRUCCIONES
COMPLETAS DE UNA FUENTE
COMPETENTE SOBRE TODOS
LOS ASPECTOS DEL FUNCIO-
NAMIENTO DE LA MOTOCICLE-
TA.
OBSERVAR LAS ADVERTEN-
CIAS Y LOS REQUISITOS DE
MANTENIMIENTO QUE FIGU-
RAN EN EL MANUAL DEL PRO-
PIETARIO.
OBTENER UNA FORMACIÓN
CUALIFICADA EN LAS
TÉCNICAS DE CONDUCCIÓNSEGURAS Y APROPIADAS.
OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SE
INDICA EN EL MANUAL DEL
PROPIETARIO Y/O CUANDO
LAS CONDICIONES MECÁNI-
CAS ASÍ LO REQUIERAN.
Conducción segura
Realice siempre las comprobacio-
nes previas. La realización de
comprobaciones cuidadosas pue-
de ayudar a prevenir un accidente.
Esta motocicleta está diseñada
para llevar al conductor y un pasa-
jero.
La mayor parte de los accidentes
de tráfico entre coches y motoci-
cletas se deben al hecho de que el
conductor del coche no ha detec-
tado y reconocido a la motocicleta.
Muchos accidentes se han produ-
cido porque el conductor del coche
no ha visto la motocicleta. Una
medida muy eficaz para reducir las
posibilidades de este tipo de acci-
dente es el hacerse bien visible.
Por tanto:
Lleve una chaqueta de color bri-
llante.
Sea especialmente prudente al
aproximarse a cruces y pasar-
los, ya que los cruces son los lu-
gares en los que se producen
accidentes de motocicleta con
mayor frecuencia.
Circule por donde los otros con-
ductores puedan verle. Evite
permanecer en los ángulos sin
visión de otros conductores.
En muchos accidentes de motoci-
cleta están implicados conducto-
res inexpertos. De hecho, muchos
conductores que han estado impli-
cados en accidentes ni siquiera
tienen un permiso de conducir mo-
tocicletas vigente.
No conduzca sin estar cualifica-
do y no preste su motocicleta a
personas que no lo estén.
Conozca sus capacidades y sus
límites. El hecho de permanecer
dentro de sus límites le ayudará

\b
\f
    ! \
"

INFORMATION RELATIVA A LA SEGURIDAD
1-2 1
a evitar un accidente.

Le recomendamos que practi-
que en un lugar donde no haya
tráfico hasta que se haya fami-
liarizado completamente con la
motocicleta y todos sus man-
dos.

Muchos accidentes de motocicleta
se han debido a un error del con-
ductor de la misma. Un error típico
consiste en abrirse demasiado en
una curva a causa del EXCESO
DE VELOCIDAD o el subviraje
(ángulo de ladeo insuficiente para
la velocidad).

Respete siempre el límite de ve-
locidad y no circule nunca más
rápido de lo que resulte adecua-
do según el estado de la calza-
da y el tráfico.

Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores pue-
dan verle.

La postura del conductor y del pa-
sajero es importante para poder mantener un control adecuado.

Para mantener el control de la
motocicleta durante la marcha,
el conductor debe mantener
ambas manos en el manillar y
ambos pies en las estriberas.

El pasajero debe sujetarse
siempre al conductor, a la co-
rrea del asiento o al asa de aga-
rre con las dos manos y
mantener ambos pies en las es-
triberas del pasajero.

No lleve nunca a un pasajero
que no pueda mantener firme-
mente ambos pies en sus estri-
beras.

No conduzca nunca bajo los efec-
tos del alcohol u otras drogas.

Esta motocicleta está diseñada
únicamente para calle/carretera y,
por tanto, no es adecuada para ca-
minos.
Equipo protector
La mayoría de las muertes en acciden-
tes de motocicleta se producen por le-
siones en la cabeza. El uso de un casco de seguridad es esencial en la
prevención o reducción de las lesiones
en la cabeza.
 Utilice siempre un casco homolo-
gado.
 Utilice una máscara o gafas. El
viento en los ojos sin proteger pue-
de reducir la visión y retrasar la

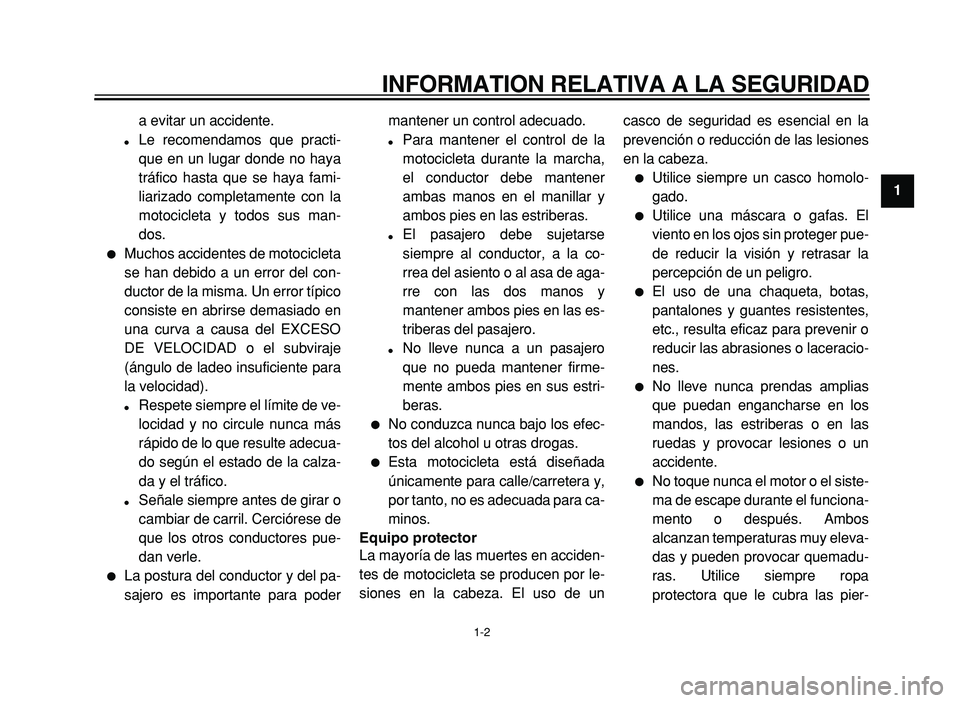

percepción de un peligro.
 El uso de una chaqueta, botas,
pantalones y guantes resistentes,
etc., resulta eficaz para prevenir o
reducir las abrasiones o laceracio-
nes.
 No lleve nunca prendas amplias
que puedan engancharse en los
mandos, las estriberas o en las
ruedas y provocar lesiones o un
accidente.
 No toque nunca el motor o el siste-
ma de escape durante el funciona-
mento o después. Ambos
alcanzan temperaturas muy eleva-
das y pueden provocar quemadu-
ras. Utilice siempre ropa
protectora que le cubra las pier-
\b
\f
 #   ! \
"

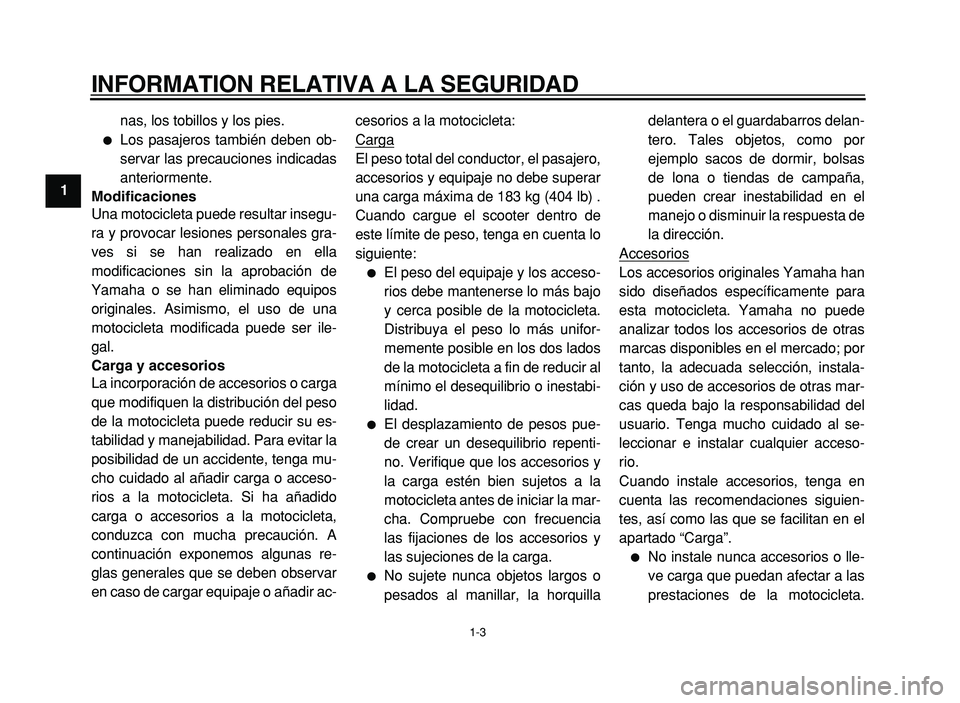

INFORMATION RELATIVA A LA SEGURIDAD
1-3
1
nas, los tobillos y los pies.

Los pasajeros también deben ob-
servar las precauciones indicadas
anteriormente.
Modificaciones
Una motocicleta puede resultar insegu-
ra y provocar lesiones personales gra-
ves si se han realizado en ella
modificaciones sin la aprobación de
Yamaha o se han eliminado equipos
originales. Asimismo, el uso de una
motocicleta modificada puede ser ile-
gal.
Carga y accesorios
La incorporación de accesorios o carga
que modifiquen la distribución del peso
de la motocicleta puede reducir su es-
tabilidad y manejabilidad. Para evitar la
posibilidad de un accidente, tenga mu-
cho cuidado al añadir carga o acceso-
rios a la motocicleta. Si ha añadido
carga o accesorios a la motocicleta,
conduzca con mucha precaución. A
continuación exponemos algunas re-
glas generales que se deben observar
en caso de cargar equipaje o añadir ac- cesorios a la motocicleta:
Carga
El peso total del conductor, el pasajero,
accesorios y equipaje no debe superar
una carga máxima de 183 kg (404 lb) .
Cuando cargue el scooter dentro de
este límite de peso, tenga en cuenta lo
siguiente:


El peso del equipaje y los acceso-
rios debe mantenerse lo más bajo
y cerca posible de la motocicleta.
Distribuya el peso lo más unifor-
memente posible en los dos lados
de la motocicleta a fin de reducir al
mínimo el desequilibrio o inestabi-
lidad.

El desplazamiento de pesos pue-
de crear un desequilibrio repenti-
no. Verifique que los accesorios y
la carga estén bien sujetos a la
motocicleta antes de iniciar la mar-
cha. Compruebe con frecuencia
las fijaciones de los accesorios y
las sujeciones de la carga.

No sujete nunca objetos largos o
pesados al manillar, la horquilla delantera o el guardabarros delan-
tero. Tales objetos, como por
ejemplo sacos de dormir, bolsas
de lona o tiendas de campaña,
pueden crear inestabilidad en el
manejo o disminuir la respuesta de
la dirección.
Accesorios
Los accesorios originales Yamaha han
sido diseñados específicamente para
esta motocicleta. Yamaha no puede
analizar todos los accesorios de otras
marcas disponibles en el mercado; por
tanto, la adecuada selección, instala-
ción y uso de accesorios de otras mar-
cas queda bajo la responsabilidad del
usuario. Tenga mucho cuidado al se-
leccionar e instalar cualquier acceso-
rio.
Cuando instale accesorios, tenga en
cuenta las recomendaciones siguien-
tes, así como las que se facilitan en el
apartado “Carga”.

 No instale nunca accesorios o lle-
ve carga que puedan afectar a las
prestaciones de la motocicleta.
\b
\f
    ! \
"

INFORMATION RELATIVA A LA SEGURIDAD
1-4 1

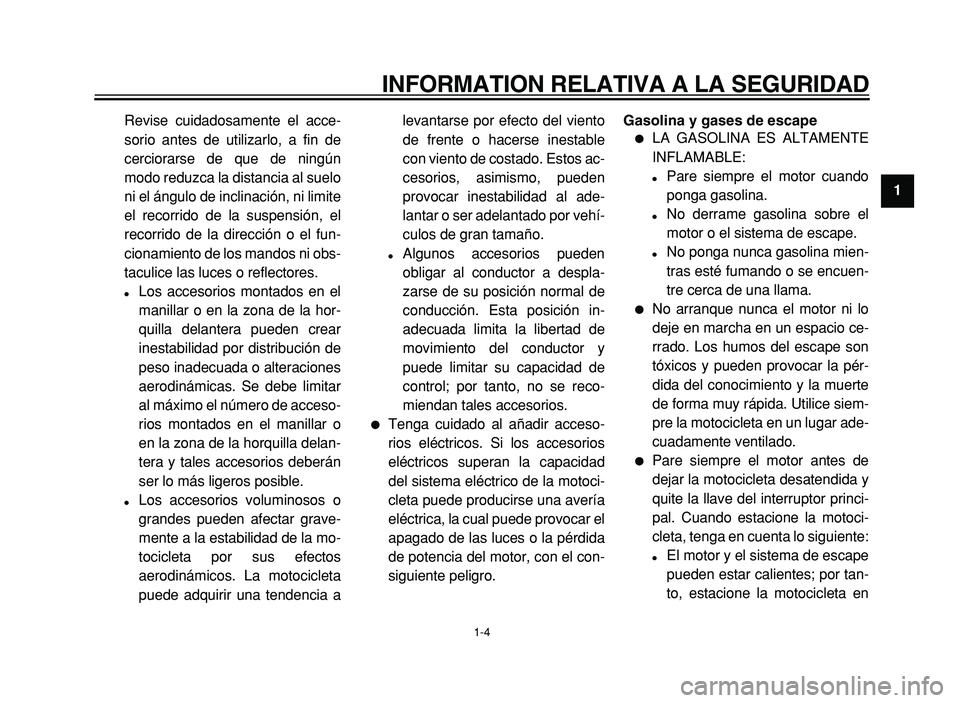

Revise cuidadosamente el acce-
sorio antes de utilizarlo, a fin de
cerciorarse de que de ningún
modo reduzca la distancia al suelo
ni el ángulo de inclinación, ni limite
el recorrido de la suspensión, el
recorrido de la dirección o el fun-
cionamiento de los mandos ni obs-
taculice las luces o reflectores.

Los accesorios montados en el
manillar o en la zona de la hor-
quilla delantera pueden crear
inestabilidad por distribución de
peso inadecuada o alteraciones
aerodinámicas. Se debe limitar
al máximo el número de acceso-
rios montados en el manillar o
en la zona de la horquilla delan-
tera y tales accesorios deberán
ser lo más ligeros posible.

Los accesorios voluminosos o
grandes pueden afectar grave-
mente a la estabilidad de la mo-
tocicleta por sus efectos
aerodinámicos. La motocicleta
puede adquirir una tendencia a levantarse por efecto del viento
de frente o hacerse inestable
con viento de costado. Estos ac-
cesorios, asimismo, pueden
provocar inestabilidad al ade-
lantar o ser adelantado por vehí-
culos de gran tamaño.

Algunos accesorios pueden
obligar al conductor a despla-
zarse de su posición normal de
conducción. Esta posición in-
adecuada limita la libertad de
movimiento del conductor y
puede limitar su capacidad de
control; por tanto, no se reco-
miendan tales accesorios.

Tenga cuidado al añadir acceso-
rios eléctricos. Si los accesorios
eléctricos superan la capacidad
del sistema eléctrico de la motoci-
cleta puede producirse una avería
eléctrica, la cual puede provocar el
apagado de las luces o la pérdida
de potencia del motor, con el con-
siguiente peligro.
Gasolina y gases de escape
 LA GASOLINA ES ALTAMENTE
INFLAMABLE:
 Pare siempre el motor cuando
ponga gasolina.
 No derrame gasolina sobre el
motor o el sistema de escape.
 No ponga nunca gasolina mien-
tras esté fumando o se encuen-
tre cerca de una llama.
 No arranque nunca el motor ni lo
deje en marcha en un espacio ce-
rrado. Los humos del escape son
tóxicos y pueden provocar la pér-
dida del conocimiento y la muerte
de forma muy rápida. Utilice siem-
pre la motocicleta en un lugar ade-
cuadamente ventilado.
 Pare siempre el motor antes de
dejar la motocicleta desatendida y
quite la llave del interruptor princi-
pal. Cuando estacione la motoci-
cleta, tenga en cuenta lo siguiente:
 El motor y el sistema de escape
pueden estar calientes; por tan-
to, estacione la motocicleta en
\b
\f
 $   ! \
"
