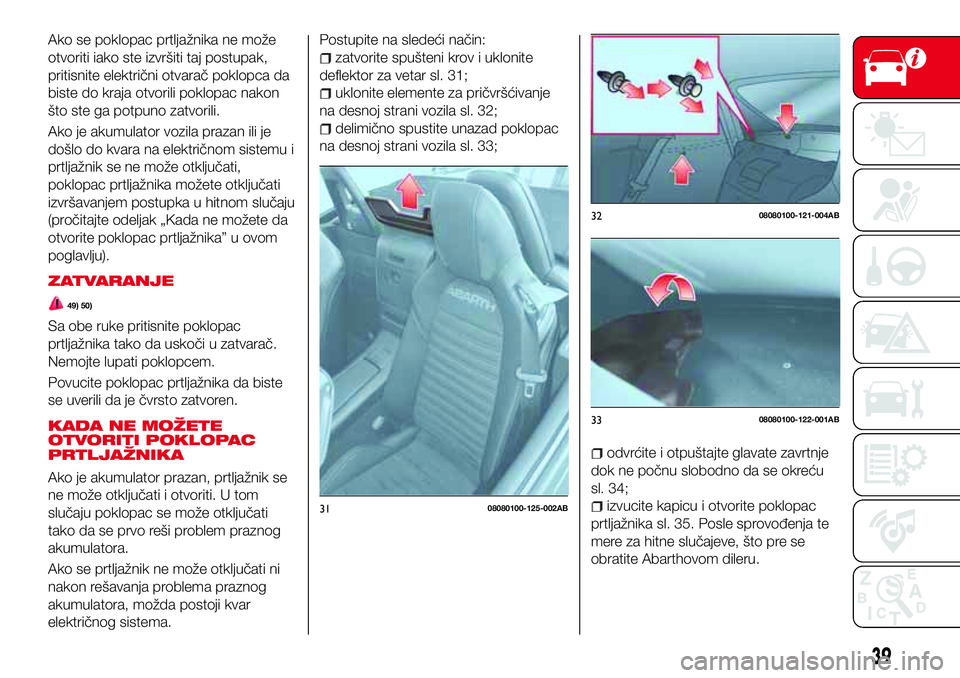

Ako se poklopac prtljažnika ne može
otvoriti iako ste izvršiti taj postupak,
pritisnite električni otvarač poklopca da
biste do kraja otvorili poklopac nakon
što ste ga potpuno zatvorili.
Ako je akumulator vozila prazan ili je
došlo do kvara na električnom sistemu i
prtljažnik se ne može otključati,
poklopac prtljažnika možete otključati
izvršavanjem postupka u hitnom slučaju
(pročitajte odeljak „Kada ne možete da
otvorite poklopac prtljažnika” u ovom
poglavlju).
ZATVARANJE
49) 50)
Sa obe ruke pritisnite poklopac
prtljažnika tako da uskoči u zatvarač.
Nemojte lupati poklopcem.
Povucite poklopac prtljažnika da biste
se uverili da je čvrsto zatvoren.
KADA NE MOŽETE
OTVORITI POKLOPAC
PRTLJAŽNIKA
Ako je akumulator prazan, prtljažnik se
ne može otključati i otvoriti. U tom
slučaju poklopac se može otključati
tako da se prvo reši problem praznog
akumulatora.
Ako se prtljažnik ne može otključati ni
nakon rešavanja problema praznog
akumulatora, možda postoji kvar
električnog sistema.Postupite na sledeći način:
zatvorite spušteni krov i uklonite
deflektor za vetar sl. 31;
uklonite elemente za pričvršćivanje
na desnoj strani vozila sl. 32;
delimično spustite unazad poklopac
na desnoj strani vozila sl. 33;
odvrćite i otpuštajte glavate zavrtnje
dok ne počnu slobodno da se okreću
sl. 34;
izvucite kapicu i otvorite poklopac
prtljažnika sl. 35. Posle sprovođenja te
mere za hitne slučajeve, što pre se
obratite Abarthovom dileru.3108080100-125-002AB
3208080100-121-004AB
3308080100-122-001AB
39

UPOZORENJE Nemojte vući zavrtanj
dok povlačite kapicu. Inače bi zavrtanj
mogao da padne i da se izgubi.
PAŽNJA
47)Nikada nemojte dozvoliti da se neko
vozi u prtljažniku: opasno je dozvoliti da se
bilo ko vozi u prtljažniku. Lice u prtljažniku
bi moglo da pretrpi teške povrede ili smrt u
slučaju iznenadnog kočenja ili sudara.
48)Nemojte voziti sa otvorenim
prljažnikom: izduvni gasovi u kabini vozila
su opasni. Otvoren prtljažnik vozila koje se
kreće izazvaće prodiranje izduvnih gasova u
kabinu. Taj gas sadržava CO (ugljen
monoksid) koji nema boju ni miris i veoma
je otrovan, a može da izazove gubitak
svesti i smrt. Osim toga, otvoren prtljažnik
može da izazove ispadanje putnika u
slučaju nesreće.
49)Zatvorite prtljažnik i nemojte dozvoliti
deci da se igraju u njemu. Opasno je
ostavljanje otvorenog prtljažnika ili
ostavljanje dece u vozilu sa ključevima.
Deca bi mogla da otvore prtljažnik i da se
popnu u njega, čime bi se izložila opasnosti
od povrede ili smrti usled toplotnog udara.
50)Vozilo nikada ne sme da bude mesto
koje izaziva želju za igrom; uvek zatvarajte
vrata i poklopac prtljažnika, a ključeve
čuvajte na mestu na kom deca ne mogu da
igraju njima. Opasno je ostavljanje dece ili
životinja u parkiranom vozilu. Bebe u snu i
deca koja se zaključaju u automobilu ili
prtljažniku mogu veoma brzo da umru od
toplotnog udara. Nemojte ostavljati decu i
životinje same u autu u bilo kom trenutku.
Nemojte ostavljati automobil i poklopac
prtljažnika otključan.

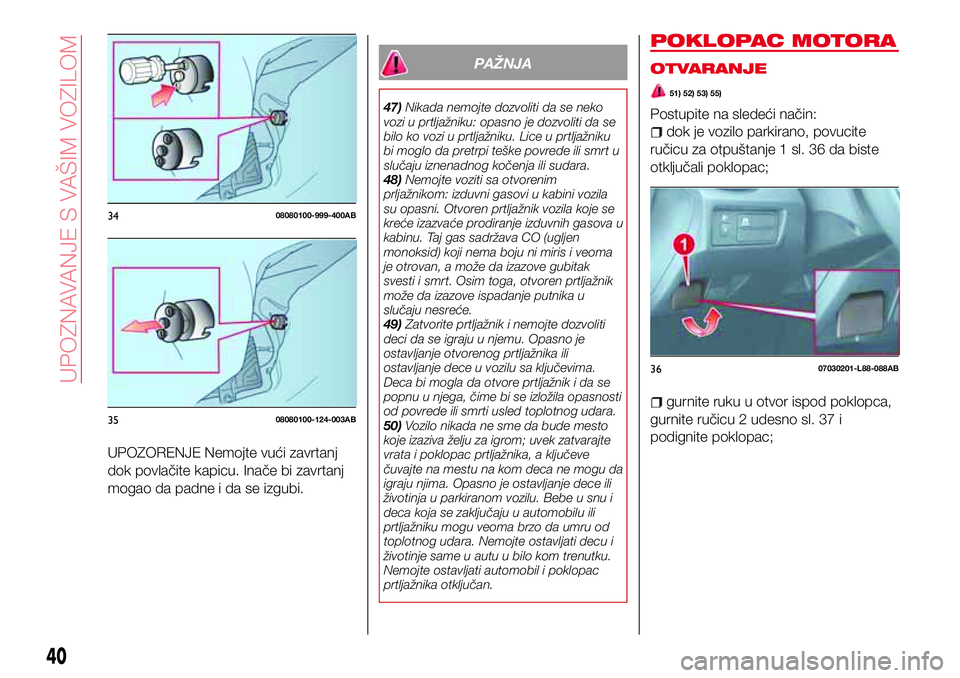

POKLOPAC MOTORA
OTVARANJE
51) 52) 53) 55)
Postupite na sledeći način:
dok je vozilo parkirano, povucite
ručicu za otpuštanje 1 sl. 36 da biste
otključali poklopac;
gurnite ruku u otvor ispod poklopca,
gurnite ručicu 2 udesno sl. 37 i
podignite poklopac;
3408080100-999-400AB
3508080100-124-003AB
3607030201-L88-088AB
40
UPOZNAVANJE S VAŠIM VOZILOM

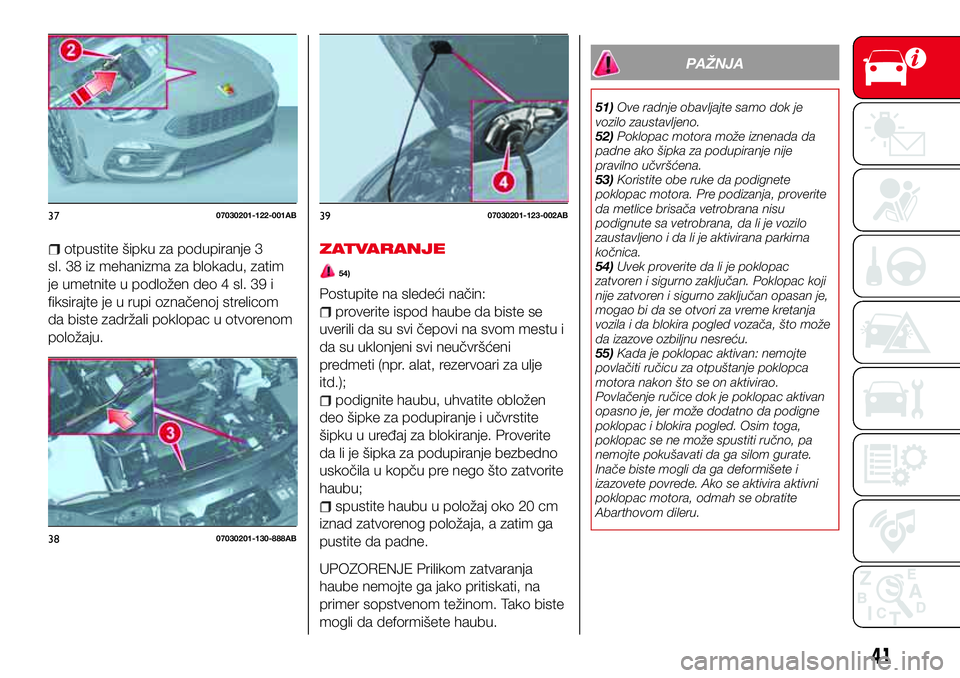

otpustite šipku za podupiranje 3
sl. 38 iz mehanizma za blokadu, zatim
je umetnite u podložen deo 4 sl. 39 i
fiksirajte je u rupi označenoj strelicom
da biste zadržali poklopac u otvorenom
položaju.ZATVARANJE
54)
Postupite na sledeći način:
proverite ispod haube da biste se
uverili da su svi čepovi na svom mestu i
da su uklonjeni svi neučvršćeni
predmeti (npr. alat, rezervoari za ulje
itd.);
podignite haubu, uhvatite obložen
deo šipke za podupiranje i učvrstite
šipku u uređaj za blokiranje. Proverite
da li je šipka za podupiranje bezbedno
uskočila u kopču pre nego što zatvorite
haubu;
spustite haubu u položaj oko 20 cm
iznad zatvorenog položaja, a zatim ga
pustite da padne.
UPOZORENJE Prilikom zatvaranja
haube nemojte ga jako pritiskati, na
primer sopstvenom težinom. Tako biste
mogli da deformišete haubu.
PAŽNJA
51)Ove radnje obavljajte samo dok je
vozilo zaustavljeno.
52)Poklopac motora može iznenada da
padne ako šipka za podupiranje nije
pravilno učvršćena.
53)Koristite obe ruke da podignete
poklopac motora. Pre podizanja, proverite
da metlice brisača vetrobrana nisu
podignute sa vetrobrana, da li je vozilo
zaustavljeno i da li je aktivirana parkirna
kočnica.
54)Uvek proverite da li je poklopac
zatvoren i sigurno zaključan. Poklopac koji
nije zatvoren i sigurno zaključan opasan je,
mogao bi da se otvori za vreme kretanja
vozila i da blokira pogled vozača, što može
da izazove ozbiljnu nesreću.
55)Kada je poklopac aktivan: nemojte
povlačiti ručicu za otpuštanje poklopca
motora nakon što se on aktivirao.
Povlačenje ručice dok je poklopac aktivan
opasno je, jer može dodatno da podigne
poklopac i blokira pogled. Osim toga,
poklopac se ne može spustiti ručno, pa
nemojte pokušavati da ga silom gurate.
Inače biste mogli da ga deformišete i
izazovete povrede. Ako se aktivira aktivni
poklopac motora, odmah se obratite
Abarthovom dileru.
3707030201-122-001AB
3807030201-130-888AB
3907030201-123-002AB
41

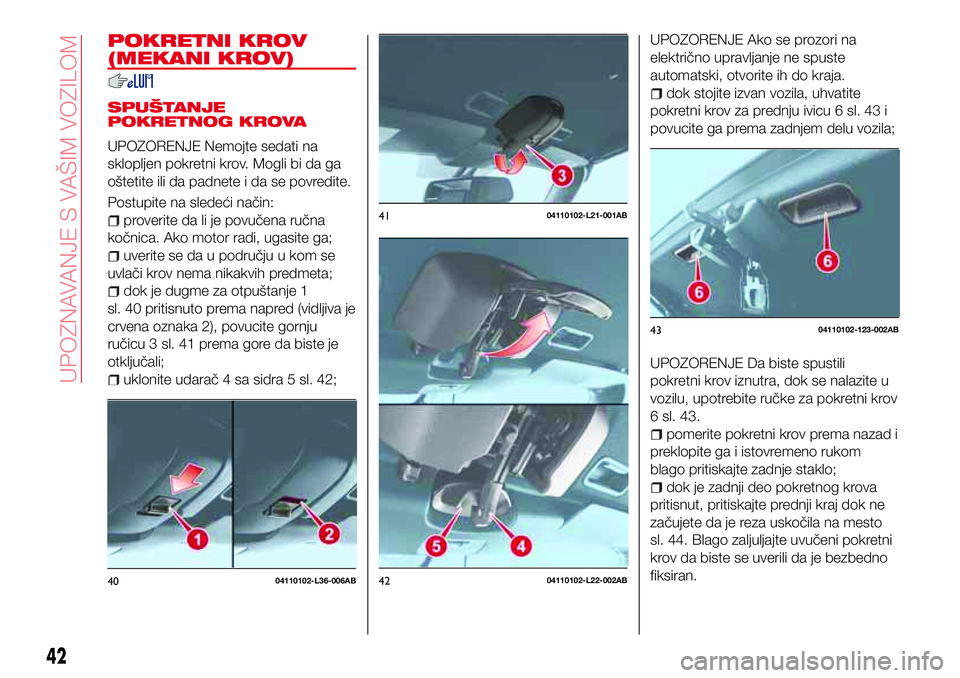

POKRETNI KROV
(MEKANI KROV)
SPUŠTANJE
POKRETNOG KROVA
UPOZORENJE Nemojte sedati na
sklopljen pokretni krov. Mogli bi da ga
oštetite ili da padnete i da se povredite.
Postupite na sledeći način:
proverite da li je povučena ručna
kočnica. Ako motor radi, ugasite ga;
uverite se da u području u kom se
uvlači krov nema nikakvih predmeta;
dok je dugme za otpuštanje 1
sl. 40 pritisnuto prema napred (vidljiva je
crvena oznaka 2), povucite gornju
ručicu 3 sl. 41 prema gore da biste je
otključali;
uklonite udarač 4 sa sidra 5 sl. 42;
UPOZORENJE Ako se prozori na
električno upravljanje ne spuste
automatski, otvorite ih do kraja.
dok stojite izvan vozila, uhvatite
pokretni krov za prednju ivicu 6 sl. 43 i
povucite ga prema zadnjem delu vozila;
UPOZORENJE Da biste spustili
pokretni krov iznutra, dok se nalazite u
vozilu, upotrebite ručke za pokretni krov
6 sl. 43.
pomerite pokretni krov prema nazad i
preklopite ga i istovremeno rukom
blago pritiskajte zadnje staklo;
dok je zadnji deo pokretnog krova
pritisnut, pritiskajte prednji kraj dok ne
začujete da je reza uskočila na mesto
sl. 44. Blago zaljuljajte uvučeni pokretni
krov da biste se uverili da je bezbedno
fiksiran.
4004110102-L36-006AB
4104110102-L21-001AB
4204110102-L22-002AB
4304110102-123-002AB
42
UPOZNAVANJE S VAŠIM VOZILOM

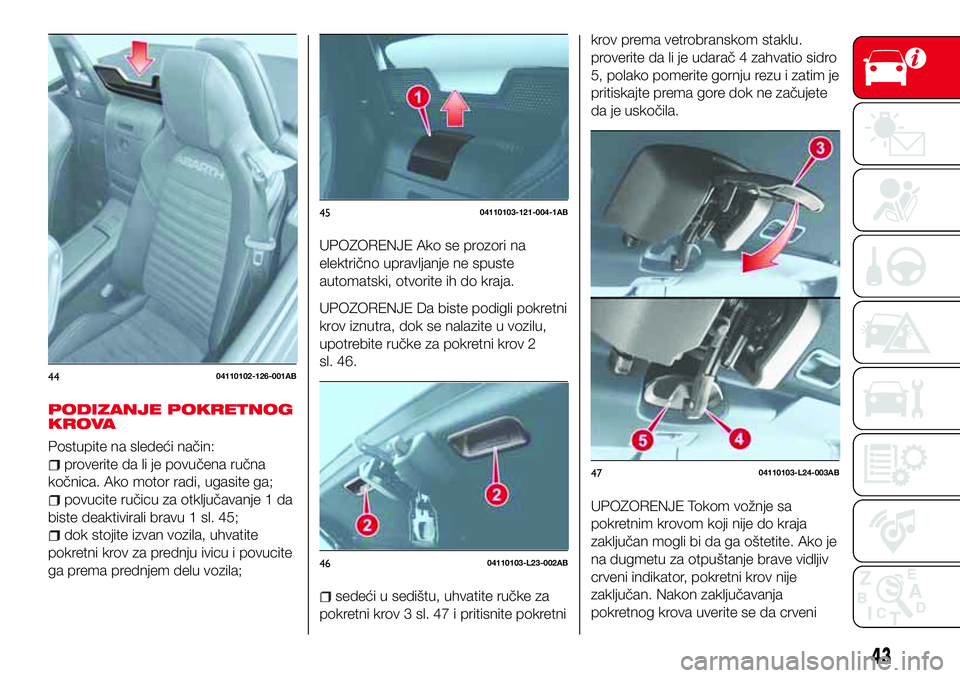

PODIZANJE POKRETNOG
KROVA
Postupite na sledeći način:
proverite da li je povučena ručna
kočnica. Ako motor radi, ugasite ga;
povucite ručicu za otključavanje 1 da
biste deaktivirali bravu 1 sl. 45;
dok stojite izvan vozila, uhvatite
pokretni krov za prednju ivicu i povucite
ga prema prednjem delu vozila;
UPOZORENJE Ako se prozori na
električno upravljanje ne spuste
automatski, otvorite ih do kraja.
UPOZORENJE Da biste podigli pokretni
krov iznutra, dok se nalazite u vozilu,
upotrebite ručke za pokretni krov 2
sl. 46.
sedeći u sedištu, uhvatite ručke za
pokretni krov 3 sl. 47 i pritisnite pokretnikrov prema vetrobranskom staklu.
proverite da li je udarač 4 zahvatio sidro
5, polako pomerite gornju rezu i zatim je
pritiskajte prema gore dok ne začujete
da je uskočila.
UPOZORENJE Tokom vožnje sa
pokretnim krovom koji nije do kraja
zaključan mogli bi da ga oštetite. Ako je
na dugmetu za otpuštanje brave vidljiv
crveni indikator, pokretni krov nije
zaključan. Nakon zaključavanja
pokretnog krova uverite se da crveni
4404110102-126-001AB
4504110103-121-004-1AB
4604110103-L23-002AB
4704110103-L24-003AB
43

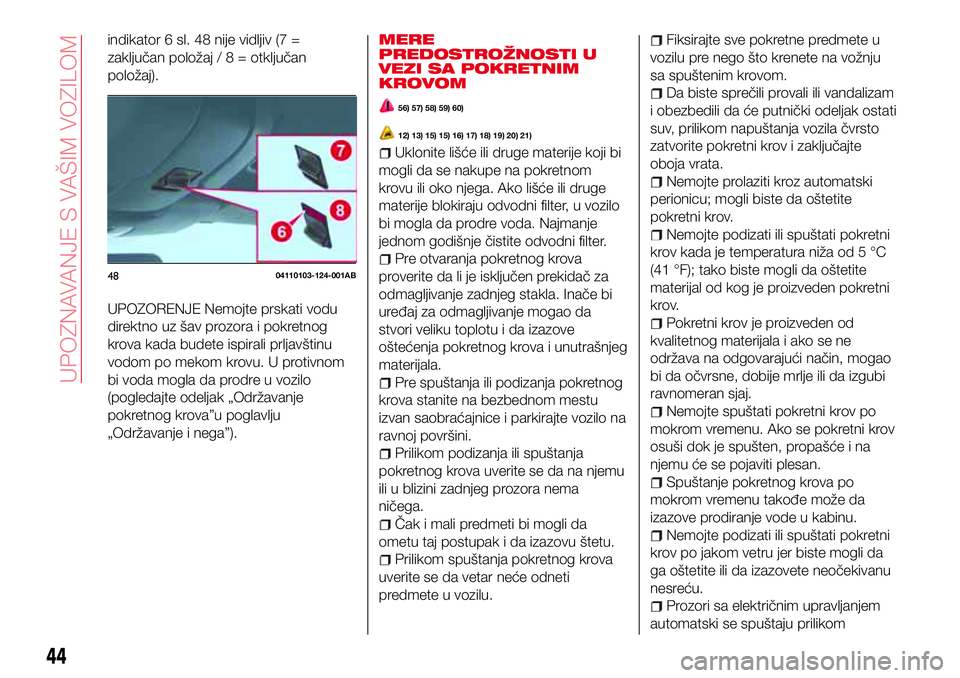

indikator 6 sl. 48 nije vidljiv (7 =
zaključan položaj/8=otključan
položaj).
UPOZORENJE Nemojte prskati vodu
direktno uz šav prozora i pokretnog
krova kada budete ispirali prljavštinu
vodom po mekom krovu. U protivnom
bi voda mogla da prodre u vozilo
(pogledajte odeljak „Održavanje
pokretnog krova”u poglavlju
„Održavanje i nega”).MERE
PREDOSTROŽNOSTI U
VEZI SA POKRETNIM
KROVOM
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Uklonite lišće ili druge materije koji bi
mogli da se nakupe na pokretnom
krovu ili oko njega. Ako lišće ili druge
materije blokiraju odvodni filter, u vozilo
bi mogla da prodre voda. Najmanje
jednom godišnje čistite odvodni filter.
Pre otvaranja pokretnog krova
proverite da li je isključen prekidač za
odmagljivanje zadnjeg stakla. Inače bi
uređaj za odmagljivanje mogao da
stvori veliku toplotu i da izazove
oštećenja pokretnog krova i unutrašnjeg
materijala.
Pre spuštanja ili podizanja pokretnog
krova stanite na bezbednom mestu
izvan saobraćajnice i parkirajte vozilo na
ravnoj površini.
Prilikom podizanja ili spuštanja
pokretnog krova uverite se da na njemu
ili u blizini zadnjeg prozora nema
ničega.
Čak i mali predmeti bi mogli da
ometu taj postupak i da izazovu štetu.
Prilikom spuštanja pokretnog krova
uverite se da vetar neće odneti
predmete u vozilu.
Fiksirajte sve pokretne predmete u
vozilu pre nego što krenete na vožnju
sa spuštenim krovom.
Da biste sprečili provali ili vandalizam
i obezbedili da će putnički odeljak ostati
suv, prilikom napuštanja vozila čvrsto
zatvorite pokretni krov i zaključajte
oboja vrata.
Nemojte prolaziti kroz automatski
perionicu; mogli biste da oštetite
pokretni krov.
Nemojte podizati ili spuštati pokretni
krov kada je temperatura niža od 5 °C
(41 °F); tako biste mogli da oštetite
materijal od kog je proizveden pokretni
krov.
Pokretni krov je proizveden od
kvalitetnog materijala i ako se ne
održava na odgovarajući način, mogao
bi da očvrsne, dobije mrlje ili da izgubi
ravnomeran sjaj.
Nemojte spuštati pokretni krov po
mokrom vremenu. Ako se pokretni krov
osuši dok je spušten, propašće i na
njemu će se pojaviti plesan.
Spuštanje pokretnog krova po
mokrom vremenu takođe može da
izazove prodiranje vode u kabinu.
Nemojte podizati ili spuštati pokretni
krov po jakom vetru jer biste mogli da
ga oštetite ili da izazovete neočekivanu
nesreću.
Prozori sa električnim upravljanjem
automatski se spuštaju prilikom
4804110103-124-001AB
44
UPOZNAVANJE S VAŠIM VOZILOM

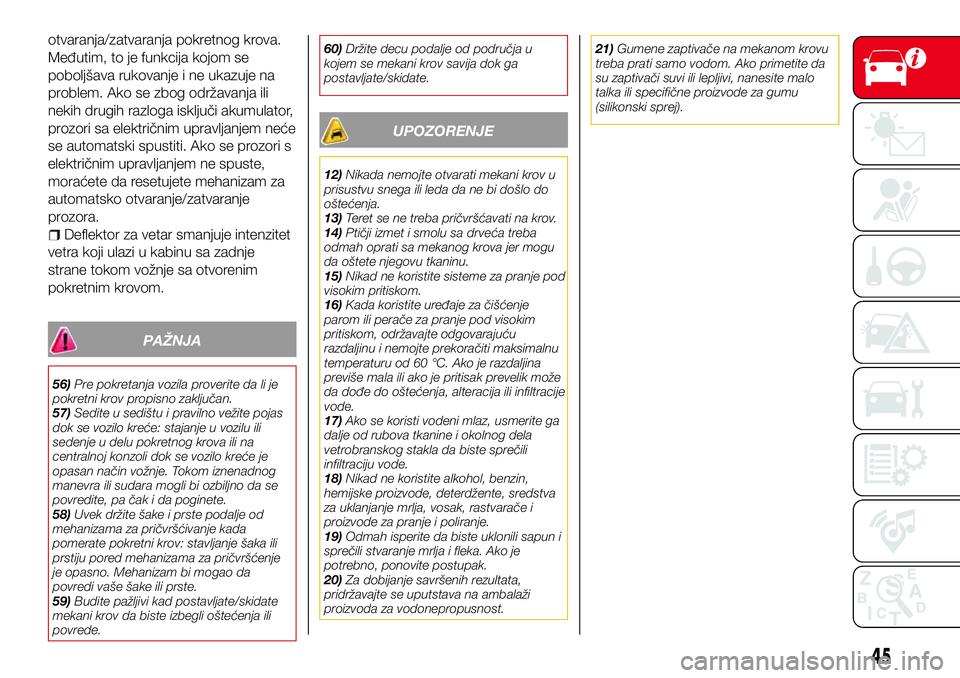

otvaranja/zatvaranja pokretnog krova.
Međutim, to je funkcija kojom se
poboljšava rukovanje i ne ukazuje na
problem. Ako se zbog održavanja ili
nekih drugih razloga isključi akumulator,
prozori sa električnim upravljanjem neće
se automatski spustiti. Ako se prozori s
električnim upravljanjem ne spuste,
moraćete da resetujete mehanizam za
automatsko otvaranje/zatvaranje
prozora.
Deflektor za vetar smanjuje intenzitet
vetra koji ulazi u kabinu sa zadnje
strane tokom vožnje sa otvorenim
pokretnim krovom.
PAŽNJA
56)Pre pokretanja vozila proverite da li je
pokretni krov propisno zaključan.
57)Sedite u sedištu i pravilno vežite pojas
dok se vozilo kreće: stajanje u vozilu ili
sedenje u delu pokretnog krova ili na
centralnoj konzoli dok se vozilo kreće je
opasan način vožnje. Tokom iznenadnog
manevra ili sudara mogli bi ozbiljno da se
povredite, pa čak i da poginete.
58)Uvek držite šake i prste podalje od
mehanizama za pričvršćivanje kada
pomerate pokretni krov: stavljanje šaka ili
prstiju pored mehanizama za pričvršćenje
je opasno. Mehanizam bi mogao da
povredi vaše šake ili prste.
59)Budite pažljivi kad postavljate/skidate
mekani krov da biste izbegli oštećenja ili
povrede.60)Držite decu podalje od područja u
kojem se mekani krov savija dok ga
postavljate/skidate.
UPOZORENJE
12)Nikada nemojte otvarati mekani krov u
prisustvu snega ili leda da ne bi došlo do
oštećenja.
13)Teret se ne treba pričvršćavati na krov.
14)Ptičji izmet i smolu sa drveća treba
odmah oprati sa mekanog krova jer mogu
da oštete njegovu tkaninu.
15)Nikad ne koristite sisteme za pranje pod
visokim pritiskom.
16)Kada koristite uređaje za čišćenje
parom ili perače za pranje pod visokim
pritiskom, održavajte odgovarajuću
razdaljinu i nemojte prekoračiti maksimalnu
temperaturu od 60 °C. Ako je razdaljina
previše mala ili ako je pritisak prevelik može
da dođe do oštećenja, alteracija ili infiltracije
vode.
17)Ako se koristi vodeni mlaz, usmerite ga
dalje od rubova tkanine i okolnog dela
vetrobranskog stakla da biste sprečili
infiltraciju vode.
18)Nikad ne koristite alkohol, benzin,
hemijske proizvode, deterdžente, sredstva
za uklanjanje mrlja, vosak, rastvarače i
proizvode za pranje i poliranje.
19)Odmah isperite da biste uklonili sapun i
sprečili stvaranje mrlja i fleka. Ako je
potrebno, ponovite postupak.
20)Za dobijanje savršenih rezultata,
pridržavajte se uputstava na ambalaži
proizvoda za vodonepropusnost.21)Gumene zaptivače na mekanom krovu
treba prati samo vodom. Ako primetite da
su zaptivači suvi ili lepljivi, nanesite malo
talka ili specifične proizvode za gumu
(silikonski sprej).
45

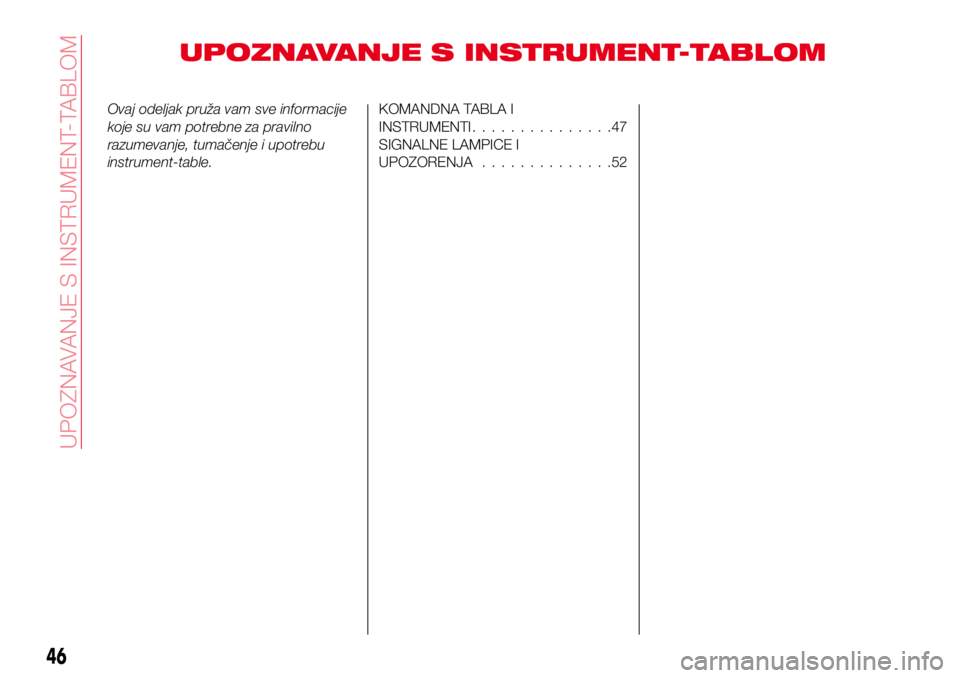

UPOZNAVANJE S INSTRUMENT-TABLOM
Ovaj odeljak pruža vam sve informacije
koje su vam potrebne za pravilno
razumevanje, tumačenje i upotrebu
instrument-table.KOMANDNA TABLA I
INSTRUMENTI...............47
SIGNALNE LAMPICE I
UPOZORENJA..............52
46
UPOZNAVANJE S INSTRUMENT-TABLOM

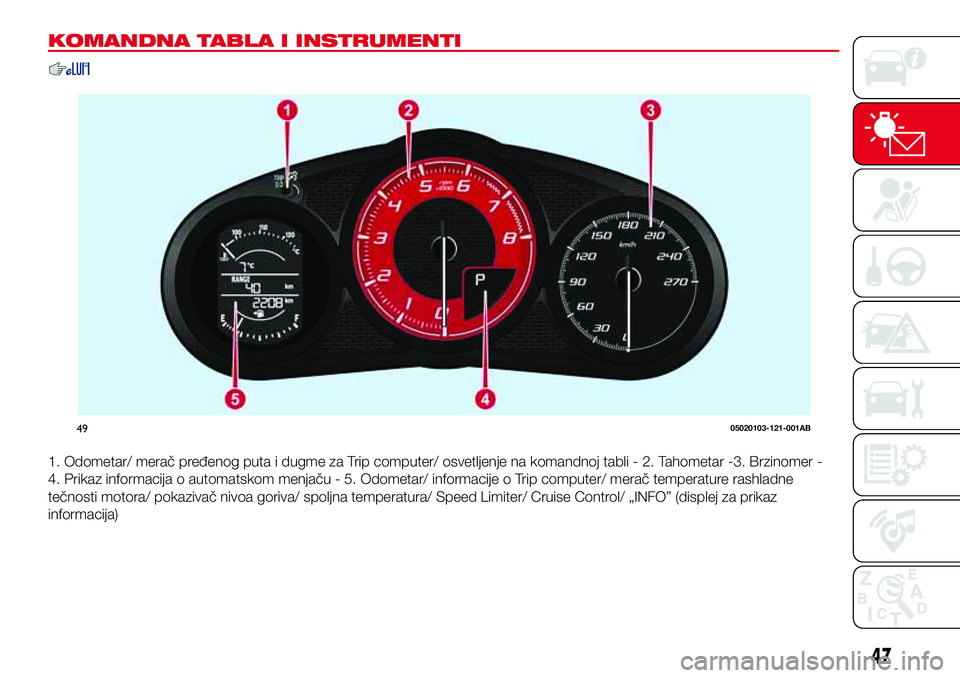

KOMANDNA TABLA I INSTRUMENTI
1. Odometar/ merač pređenog puta i dugme za Trip computer/ osvetljenje na komandnoj tabli - 2. Tahometar -3. Brzinomer -
4. Prikaz informacija o automatskom menjaču - 5. Odometar/ informacije o Trip computer/ merač temperature rashladne
tečnosti motora/ pokazivač nivoa goriva/ spoljna temperatura/ Speed Limiter/ Cruise Control/ „INFO” (displej za prikaz
informacija)
4905020103-121-001AB
47

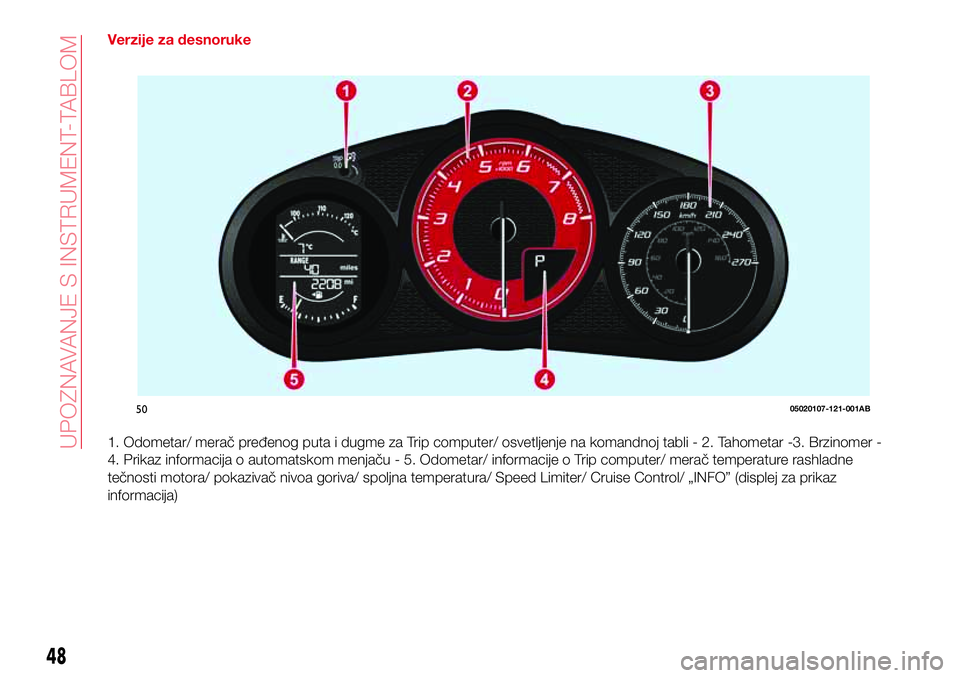

Verzije za desnoruke
1. Odometar/ merač pređenog puta i dugme za Trip computer/ osvetljenje na komandnoj tabli - 2. Tahometar -3. Brzinomer -
4. Prikaz informacija o automatskom menjaču - 5. Odometar/ informacije o Trip computer/ merač temperature rashladne
tečnosti motora/ pokazivač nivoa goriva/ spoljna temperatura/ Speed Limiter/ Cruise Control/ „INFO” (displej za prikaz
informacija)
5005020107-121-001AB
48
UPOZNAVANJE S INSTRUMENT-TABLOM
