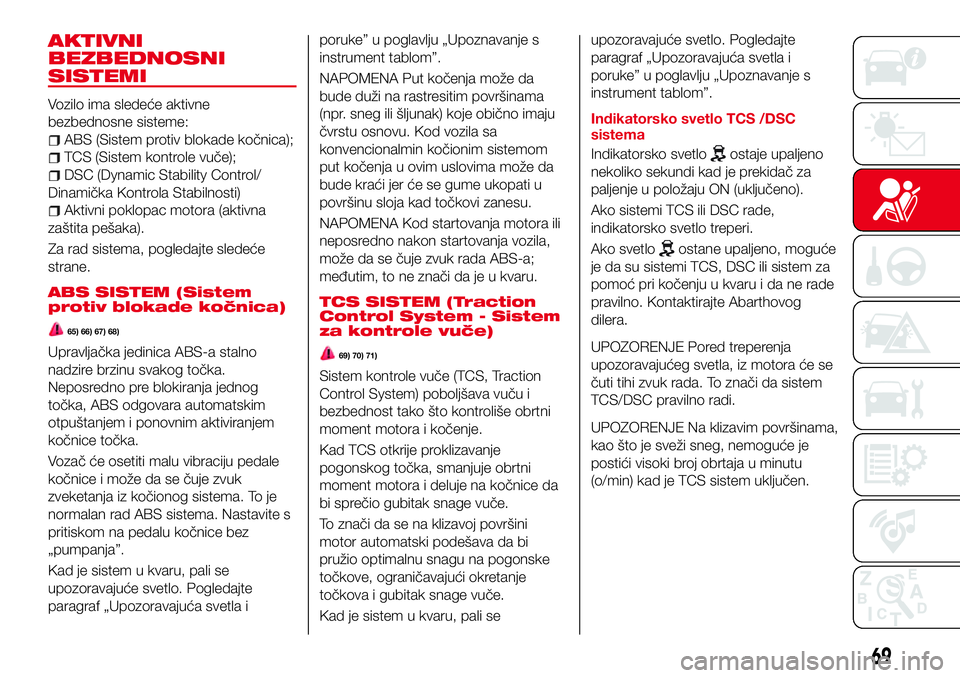

Abarth 124 Spider 2017 Knjižica za upotrebu i održavanje (in Serbian)

AKTIVNI
BEZBEDNOSNI
SISTEMI
Vozilo ima sledeće aktivne
bezbednosne sisteme:
ABS (Sistem protiv blokade kočnica);
TCS (Sistem kontrole vuče);
DSC (Dynamic Stability Control/
Dinamička Kontrola Stabilnosti)
Aktivni poklopac motora (aktivna
zaštita pešaka).
Za rad sistema, pogledajte sledeće
strane.
ABS SISTEM (Sistem
protiv blokade kočnica)
65) 66) 67) 68)
Upravljačka jedinica ABS-a stalno
nadzire brzinu svakog točka.
Neposredno pre blokiranja jednog
točka, ABS odgovara automatskim
otpuštanjem i ponovnim aktiviranjem
kočnice točka.
Vozač će osetiti malu vibraciju pedale
kočnice i može da se čuje zvuk
zveketanja iz kočionog sistema. To je
normalan rad ABS sistema. Nastavite s
pritiskom na pedalu kočnice bez
„pumpanja”.
Kad je sistem u kvaru, pali se
upozoravajuće svetlo. Pogledajte
paragraf „Upozoravajuća svetla iporuke” u poglavlju „Upoznavanje s
instrument tablom”.
NAPOMENA Put kočenja može da
bude duži na rastresitim površinama
(npr. sneg ili šljunak) koje obično imaju
čvrstu osnovu. Kod vozila sa
konvencionalmin kočionim sistemom
put kočenja u ovim uslovima može da
bude kraći jer će se gume ukopati u
površinu sloja kad točkovi zanesu.
NAPOMENA Kod startovanja motora ili
neposredno nakon startovanja vozila,
može da se čuje zvuk rada ABS-a;
međutim, to ne znači da je u kvaru.
TCS SISTEM (Traction
Control System - Sistem
za kontrole vuče)
69) 70) 71)
Sistem kontrole vuče (TCS, Traction
Control System) poboljšava vuču i
bezbednost tako što kontroliše obrtni
moment motora i kočenje.
Kad TCS otkrije proklizavanje
pogonskog točka, smanjuje obrtni
moment motora i deluje na kočnice da
bi sprečio gubitak snage vuče.
To znači da se na klizavoj površini
motor automatski podešava da bi
pružio optimalnu snagu na pogonske
točkove, ograničavajući okretanje
točkova i gubitak snage vuče.
Kad je sistem u kvaru, pali seupozoravajuće svetlo. Pogledajte
paragraf „Upozoravajuća svetla i
poruke” u poglavlju „Upoznavanje s
instrument tablom”.
Indikatorsko svetlo TCS /DSC
sistema
Indikatorsko svetlo
ostaje upaljeno
nekoliko sekundi kad je prekidač za
paljenje u položaju ON (uključeno).
Ako sistemi TCS ili DSC rade,
indikatorsko svetlo treperi.
Ako svetlo
ostane upaljeno, moguće
je da su sistemi TCS, DSC ili sistem za
pomoć pri kočenju u kvaru i da ne rade
pravilno. Kontaktirajte Abarthovog
dilera.
UPOZORENJE Pored treperenja
upozoravajućeg svetla, iz motora će se
čuti tihi zvuk rada. To znači da sistem
TCS/DSC pravilno radi.
UPOZORENJE Na klizavim površinama,
kao što je sveži sneg, nemoguće je
postići visoki broj obrtaja u minutu
(o/min) kad je TCS sistem uključen.
69

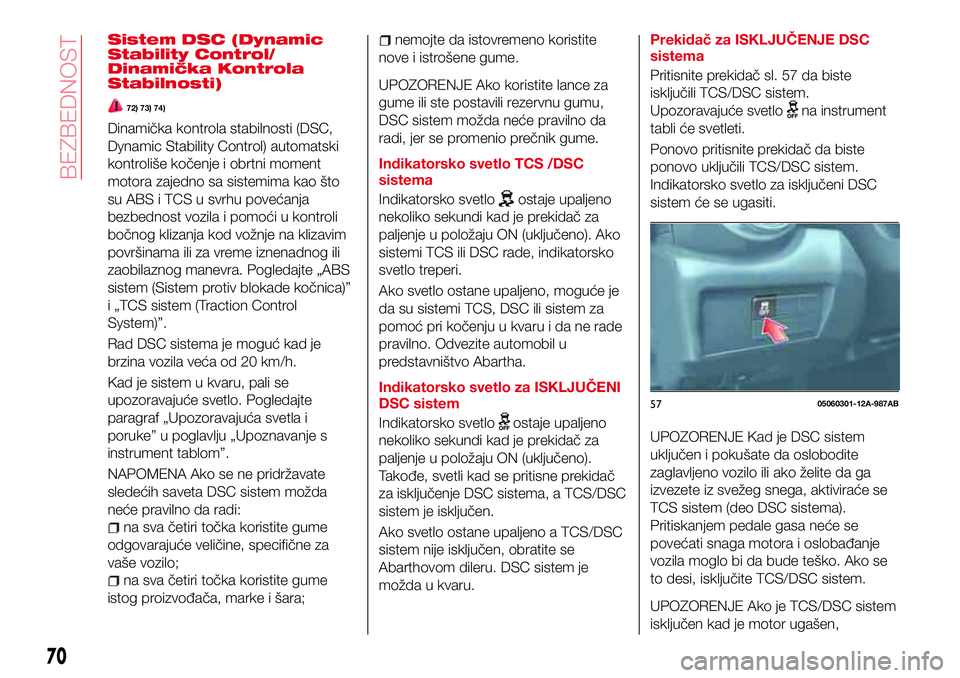

Sistem DSC (Dynamic
Stability Control/
Dinamička Kontrola
Stabilnosti)
72) 73) 74)
Dinamička kontrola stabilnosti (DSC,
Dynamic Stability Control) automatski
kontroliše kočenje i obrtni moment
motora zajedno sa sistemima kao što
su ABS i TCS u svrhu povećanja
bezbednost vozila i pomoći u kontroli
bočnog klizanja kod vožnje na klizavim
površinama ili za vreme iznenadnog ili
zaobilaznog manevra. Pogledajte „ABS
sistem (Sistem protiv blokade kočnica)”
i „TCS sistem (Traction Control
System)”.
Rad DSC sistema je moguć kad je
brzina vozila veća od 20 km/h.
Kad je sistem u kvaru, pali se
upozoravajuće svetlo. Pogledajte
paragraf „Upozoravajuća svetla i
poruke” u poglavlju „Upoznavanje s
instrument tablom”.
NAPOMENA Ako se ne pridržavate
sledećih saveta DSC sistem možda
neće pravilno da radi:
na sva četiri točka koristite gume
odgovarajuće veličine, specifične za
vaše vozilo;
na sva četiri točka koristite gume
istog proizvođača, marke i šara;
nemojte da istovremeno koristite
nove i istrošene gume.
UPOZORENJE Ako koristite lance za
gume ili ste postavili rezervnu gumu,
DSC sistem možda neće pravilno da
radi, jer se promenio prečnik gume.
Indikatorsko svetlo TCS /DSC
sistema
Indikatorsko svetlo
ostaje upaljeno
nekoliko sekundi kad je prekidač za
paljenje u položaju ON (uključeno). Ako
sistemi TCS ili DSC rade, indikatorsko
svetlo treperi.
Ako svetlo ostane upaljeno, moguće je
da su sistemi TCS, DSC ili sistem za
pomoć pri kočenju u kvaru i da ne rade
pravilno. Odvezite automobil u
predstavništvo Abartha.
Indikatorsko svetlo za ISKLJUČENI
DSC sistem
Indikatorsko svetlo
ostaje upaljeno
nekoliko sekundi kad je prekidač za
paljenje u položaju ON (uključeno).
Takođe, svetli kad se pritisne prekidač
za isključenje DSC sistema, a TCS/DSC
sistem je isključen.
Ako svetlo ostane upaljeno a TCS/DSC
sistem nije isključen, obratite se
Abarthovom dileru. DSC sistem je
možda u kvaru.Prekidač za ISKLJUČENJE DSC
sistema
Pritisnite prekidač sl. 57 da biste
isključili TCS/DSC sistem.
Upozoravajuće svetlo
na instrument
tabli će svetleti.
Ponovo pritisnite prekidač da biste
ponovo uključili TCS/DSC sistem.
Indikatorsko svetlo za isključeni DSC
sistem će se ugasiti.
UPOZORENJE Kad je DSC sistem
uključen i pokušate da oslobodite
zaglavljeno vozilo ili ako želite da ga
izvezete iz svežeg snega, aktiviraće se
TCS sistem (deo DSC sistema).
Pritiskanjem pedale gasa neće se
povećati snaga motora i oslobađanje
vozila moglo bi da bude teško. Ako se
to desi, isključite TCS/DSC sistem.
UPOZORENJE Ako je TCS/DSC sistem
isključen kad je motor ugašen,
5705060301-12A-987AB
70
BEZBEDNOST

automatski će se aktivirati kad se
prekidač za paljenje u položaju ON
(uključeno).
UPOZORENJE Ako ostavite TCS/DSC
sistem uključen, dobićete najbolju
snagu vuče.
UPOZORENJE Ako je prekidač pritisne
i drži pritisnutim 10 sekundi ili više,
aktiviraće se funkcija otkrivanja kvara
prekidača za isključenje DSC sistema i
DSC sistem će se automatski aktivirati.
Indikatorsko svetlo za isključeni DSC
sistem se gasi dok je DSC sistem
aktivan.
MERE
PREDOSTROŽNOSTI
VEZANE ZA AKTIVNI
POKLOPAC MOTORA
75)
U malo verovatnom slučaju da vozilo
udari pešaka i da prednji deo vozila
pretrpi određeni udar, udarac u glavu
pešaka, ukoliko ona udari poklopac
motora, se umanjuje jer se zadnji deo
poklopca motora odmah diže da bi
održao široki prostor između sebe i
delova u odeljku motora.

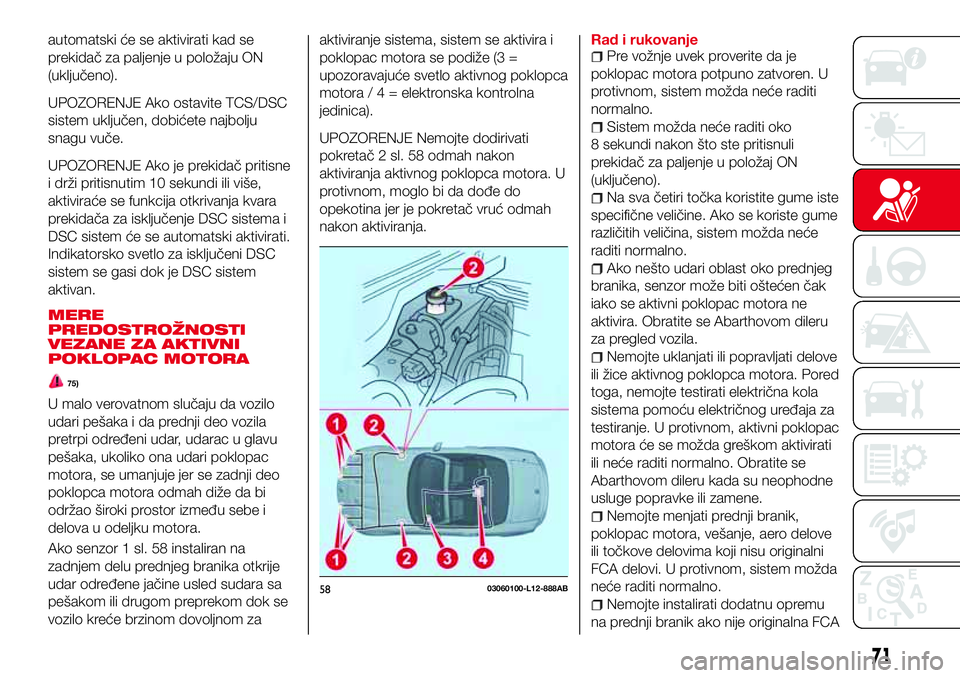

Ako senzor 1 sl. 58 instaliran na
zadnjem delu prednjeg branika otkrije
udar određene jačine usled sudara sa
pešakom ili drugom preprekom dok se
vozilo kreće brzinom dovoljnom zaaktiviranje sistema, sistem se aktivira i
poklopac motora se podiže (3 =
upozoravajuće svetlo aktivnog poklopca
motora/4=elektronska kontrolna
jedinica).
UPOZORENJE Nemojte dodirivati
pokretač 2 sl. 58 odmah nakon
aktiviranja aktivnog poklopca motora. U
protivnom, moglo bi da dođe do
opekotina jer je pokretač vruć odmah
nakon aktiviranja.
Rad i rukovanjePre vožnje uvek proverite da je
poklopac motora potpuno zatvoren. U
protivnom, sistem možda neće raditi
normalno.
Sistem možda neće raditi oko
8 sekundi nakon što ste pritisnuli
prekidač za paljenje u položaj ON
(uključeno).
Na sva četiri točka koristite gume iste
specifične veličine. Ako se koriste gume
različitih veličina, sistem možda neće
raditi normalno.
Ako nešto udari oblast oko prednjeg
branika, senzor može biti oštećen čak
iako se aktivni poklopac motora ne
aktivira. Obratite se Abarthovom dileru
za pregled vozila.
Nemojte uklanjati ili popravljati delove
ili žice aktivnog poklopca motora. Pored
toga, nemojte testirati električna kola
sistema pomoću električnog uređaja za
testiranje. U protivnom, aktivni poklopac
motora će se možda greškom aktivirati
ili neće raditi normalno. Obratite se
Abarthovom dileru kada su neophodne
usluge popravke ili zamene.
Nemojte menjati prednji branik,
poklopac motora, vešanje, aero delove
ili točkove delovima koji nisu originalni
FCA delovi. U protivnom, sistem možda
neće raditi normalno.
Nemojte instalirati dodatnu opremu
na prednji branik ako nije originalna FCA5803060100-L12-888AB
71

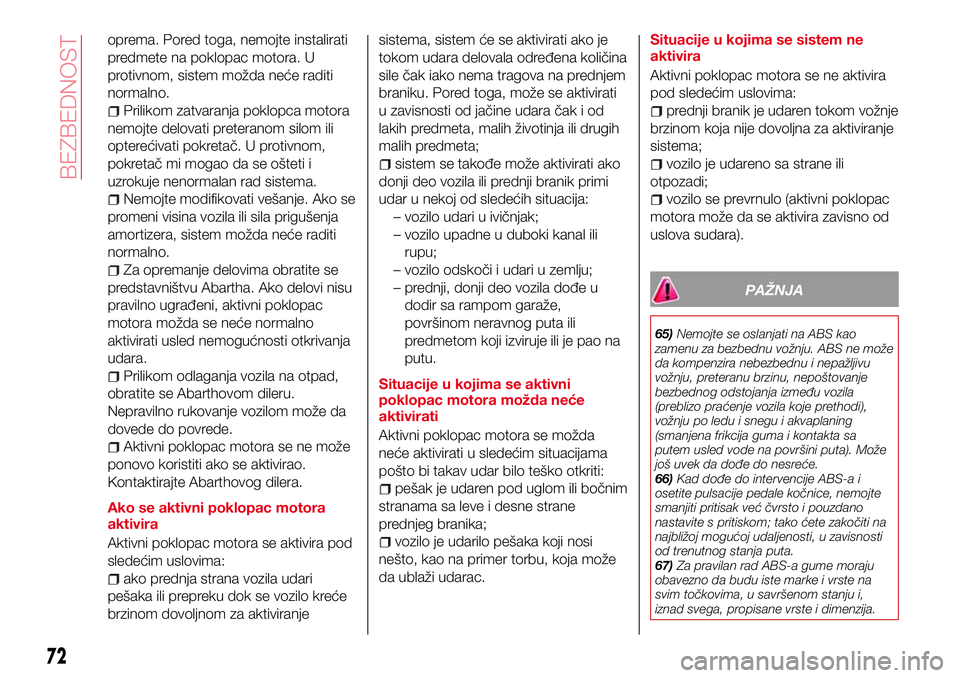

oprema. Pored toga, nemojte instalirati
predmete na poklopac motora. U
protivnom, sistem možda neće raditi
normalno.
Prilikom zatvaranja poklopca motora
nemojte delovati preteranom silom ili
opterećivati pokretač. U protivnom,
pokretač mi mogao da se ošteti i
uzrokuje nenormalan rad sistema.
Nemojte modifikovati vešanje. Ako se
promeni visina vozila ili sila prigušenja
amortizera, sistem možda neće raditi
normalno.
Za opremanje delovima obratite se
predstavništvu Abartha. Ako delovi nisu
pravilno ugrađeni, aktivni poklopac
motora možda se neće normalno
aktivirati usled nemogućnosti otkrivanja
udara.
Prilikom odlaganja vozila na otpad,
obratite se Abarthovom dileru.
Nepravilno rukovanje vozilom može da
dovede do povrede.
Aktivni poklopac motora se ne može
ponovo koristiti ako se aktivirao.
Kontaktirajte Abarthovog dilera.
Ako se aktivni poklopac motora
aktivira
Aktivni poklopac motora se aktivira pod
sledećim uslovima:
ako prednja strana vozila udari
pešaka ili prepreku dok se vozilo kreće
brzinom dovoljnom za aktiviranjesistema, sistem će se aktivirati ako je
tokom udara delovala određena količina
sile čak iako nema tragova na prednjem
braniku. Pored toga, može se aktivirati
u zavisnosti od jačine udara čak i od
lakih predmeta, malih životinja ili drugih
malih predmeta;
sistem se takođe može aktivirati ako
donji deo vozila ili prednji branik primi
udar u nekoj od sledećih situacija:
– vozilo udari u ivičnjak;
– vozilo upadne u duboki kanal ili
rupu;
– vozilo odskoči i udari u zemlju;
– prednji, donji deo vozila dođe u
dodir sa rampom garaže,
površinom neravnog puta ili
predmetom koji izviruje ili je pao na
putu.
Situacije u kojima se aktivni
poklopac motora možda neće
aktivirati
Aktivni poklopac motora se možda
neće aktivirati u sledećim situacijama
pošto bi takav udar bilo teško otkriti:
pešak je udaren pod uglom ili bočnim
stranama sa leve i desne strane
prednjeg branika;
vozilo je udarilo pešaka koji nosi
nešto, kao na primer torbu, koja može
da ublaži udarac.Situacije u kojima se sistem ne
aktivira
Aktivni poklopac motora se ne aktivira
pod sledećim uslovima:
prednji branik je udaren tokom vožnje
brzinom koja nije dovoljna za aktiviranje
sistema;
vozilo je udareno sa strane ili
otpozadi;
vozilo se prevrnulo (aktivni poklopac
motora može da se aktivira zavisno od
uslova sudara).
PAŽNJA

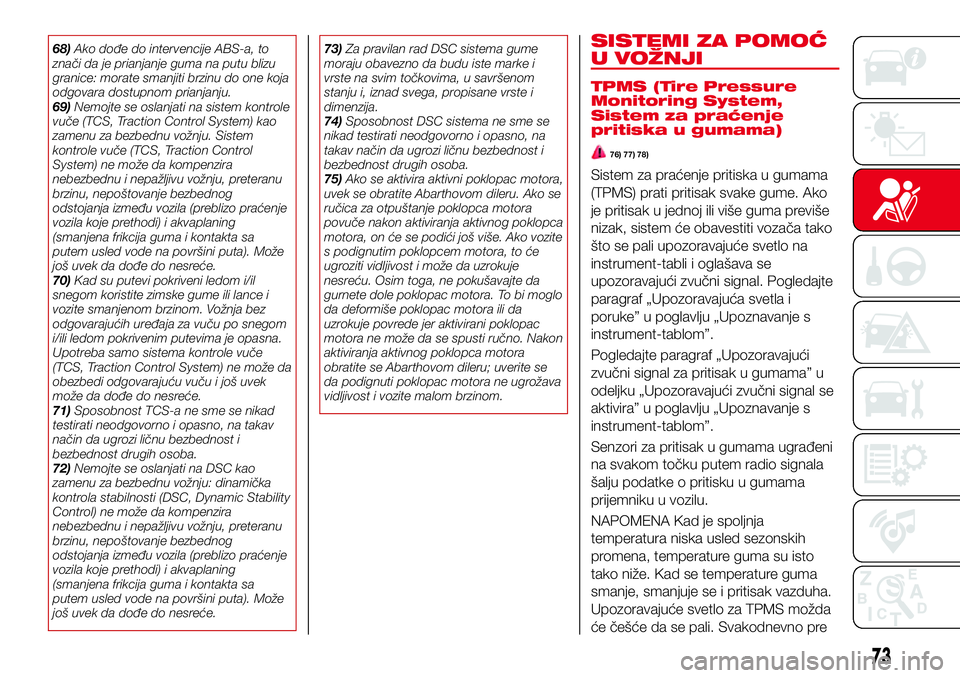

65)Nemojte se oslanjati na ABS kao
zamenu za bezbednu vožnju. ABS ne može
da kompenzira nebezbednu i nepažljivu
vožnju, preteranu brzinu, nepoštovanje
bezbednog odstojanja između vozila
(preblizo praćenje vozila koje prethodi),
vožnju po ledu i snegu i akvaplaning
(smanjena frikcija guma i kontakta sa
putem usled vode na površini puta). Može
još uvek da dođe do nesreće.
66)Kad dođe do intervencije ABS-a i
osetite pulsacije pedale kočnice, nemojte
smanjiti pritisak već čvrsto i pouzdano
nastavite s pritiskom; tako ćete zakočiti na
najbližoj mogućoj udaljenosti, u zavisnosti
od trenutnog stanja puta.
67)Za pravilan rad ABS-a gume moraju
obavezno da budu iste marke i vrste na
svim točkovima, u savršenom stanju i,
iznad svega, propisane vrste i dimenzija.
72
BEZBEDNOST

68)Ako dođe do intervencije ABS-a, to
znači da je prianjanje guma na putu blizu
granice: morate smanjiti brzinu do one koja
odgovara dostupnom prianjanju.
69)Nemojte se oslanjati na sistem kontrole
vuče (TCS, Traction Control System) kao
zamenu za bezbednu vožnju. Sistem
kontrole vuče (TCS, Traction Control
System) ne može da kompenzira
nebezbednu i nepažljivu vožnju, preteranu
brzinu, nepoštovanje bezbednog
odstojanja između vozila (preblizo praćenje
vozila koje prethodi) i akvaplaning
(smanjena frikcija guma i kontakta sa
putem usled vode na površini puta). Može
još uvek da dođe do nesreće.
70)Kad su putevi pokriveni ledom i/il
snegom koristite zimske gume ili lance i
vozite smanjenom brzinom. Vožnja bez
odgovarajućih uređaja za vuču po snegom
i/ili ledom pokrivenim putevima je opasna.
Upotreba samo sistema kontrole vuče
(TCS, Traction Control System) ne može da
obezbedi odgovarajuću vuču i još uvek
može da dođe do nesreće.
71)Sposobnost TCS-a ne sme se nikad
testirati neodgovorno i opasno, na takav
način da ugrozi ličnu bezbednost i
bezbednost drugih osoba.
72)Nemojte se oslanjati na DSC kao
zamenu za bezbednu vožnju: dinamička
kontrola stabilnosti (DSC, Dynamic Stability
Control) ne može da kompenzira
nebezbednu i nepažljivu vožnju, preteranu
brzinu, nepoštovanje bezbednog
odstojanja između vozila (preblizo praćenje
vozila koje prethodi) i akvaplaning
(smanjena frikcija guma i kontakta sa
putem usled vode na površini puta). Može
još uvek da dođe do nesreće.73)Za pravilan rad DSC sistema gume
moraju obavezno da budu iste marke i
vrste na svim točkovima, u savršenom
stanju i, iznad svega, propisane vrste i
dimenzija.
74)Sposobnost DSC sistema ne sme se
nikad testirati neodgovorno i opasno, na
takav način da ugrozi ličnu bezbednost i
bezbednost drugih osoba.
75)Ako se aktivira aktivni poklopac motora,
uvek se obratite Abarthovom dileru. Ako se
ručica za otpuštanje poklopca motora
povuče nakon aktiviranja aktivnog poklopca
motora, on će se podići još više. Ako vozite
s podignutim poklopcem motora, to će
ugroziti vidljivost i može da uzrokuje
nesreću. Osim toga, ne pokušavajte da
gurnete dole poklopac motora. To bi moglo
da deformiše poklopac motora ili da
uzrokuje povrede jer aktivirani poklopac
motora ne može da se spusti ručno. Nakon
aktiviranja aktivnog poklopca motora
obratite se Abarthovom dileru; uverite se
da podignuti poklopac motora ne ugrožava
vidljivost i vozite malom brzinom.SISTEMI ZA POMOĆ
U VOŽNJI
TPMS (Tire Pressure
Monitoring System,
Sistem za praćenje
pritiska u gumama)
76) 77) 78)
Sistem za praćenje pritiska u gumama
(TPMS) prati pritisak svake gume. Ako
je pritisak u jednoj ili više guma previše
nizak, sistem će obavestiti vozača tako
što se pali upozoravajuće svetlo na
instrument-tabli i oglašava se
upozoravajući zvučni signal. Pogledajte
paragraf „Upozoravajuća svetla i
poruke” u poglavlju „Upoznavanje s
instrument-tablom”.
Pogledajte paragraf „Upozoravajući
zvučni signal za pritisak u gumama” u
odeljku „Upozoravajući zvučni signal se
aktivira” u poglavlju „Upoznavanje s
instrument-tablom”.
Senzori za pritisak u gumama ugrađeni
na svakom točku putem radio signala
šalju podatke o pritisku u gumama
prijemniku u vozilu.
NAPOMENA Kad je spoljnja
temperatura niska usled sezonskih
promena, temperature guma su isto
tako niže. Kad se temperature guma
smanje, smanjuje se i pritisak vazduha.
Upozoravajuće svetlo za TPMS možda
će češće da se pali. Svakodnevno pre

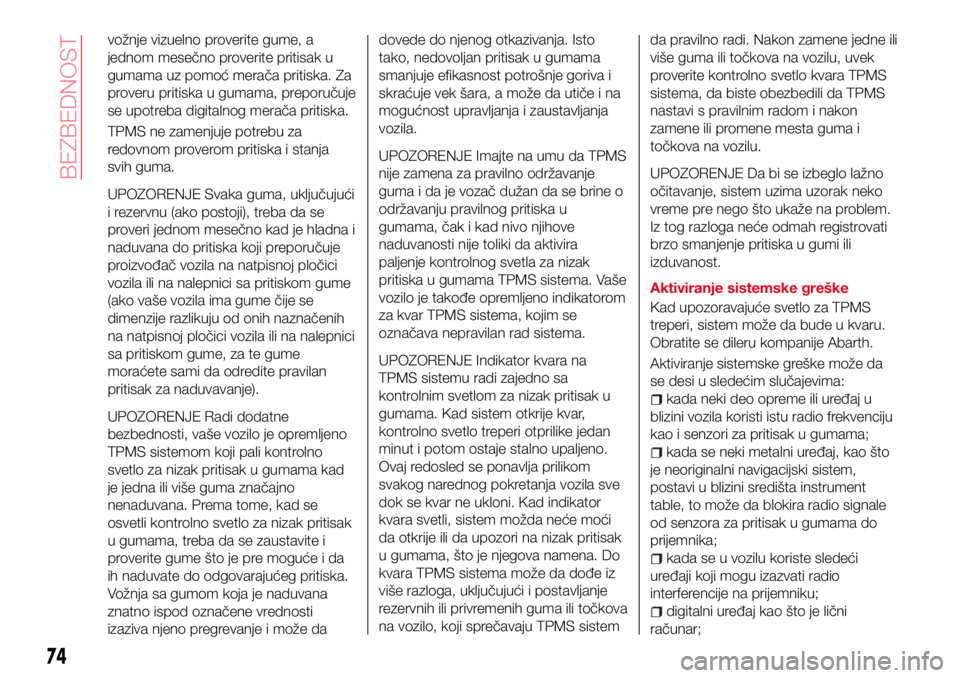

73

vožnje vizuelno proverite gume, a
jednom mesečno proverite pritisak u
gumama uz pomoć merača pritiska. Za
proveru pritiska u gumama, preporučuje
se upotreba digitalnog merača pritiska.
TPMS ne zamenjuje potrebu za
redovnom proverom pritiska i stanja
svih guma.
UPOZORENJE Svaka guma, uključujući
i rezervnu (ako postoji), treba da se
proveri jednom mesečno kad je hladna i
naduvana do pritiska koji preporučuje
proizvođač vozila na natpisnoj pločici
vozila ili na nalepnici sa pritiskom gume
(ako vaše vozila ima gume čije se
dimenzije razlikuju od onih naznačenih
na natpisnoj pločici vozila ili na nalepnici
sa pritiskom gume, za te gume
moraćete sami da odredite pravilan
pritisak za naduvavanje).
UPOZORENJE Radi dodatne
bezbednosti, vaše vozilo je opremljeno
TPMS sistemom koji pali kontrolno
svetlo za nizak pritisak u gumama kad
je jedna ili više guma značajno
nenaduvana. Prema tome, kad se
osvetli kontrolno svetlo za nizak pritisak
u gumama, treba da se zaustavite i
proverite gume što je pre moguće i da
ih naduvate do odgovarajućeg pritiska.
Vožnja sa gumom koja je naduvana
znatno ispod označene vrednosti
izaziva njeno pregrevanje i može dadovede do njenog otkazivanja. Isto
tako, nedovoljan pritisak u gumama
smanjuje efikasnost potrošnje goriva i
skraćuje vek šara, a može da utiče i na
mogućnost upravljanja i zaustavljanja
vozila.
UPOZORENJE Imajte na umu da TPMS
nije zamena za pravilno održavanje
guma i da je vozač dužan da se brine o
održavanju pravilnog pritiska u
gumama, čak i kad nivo njihove
naduvanosti nije toliki da aktivira
paljenje kontrolnog svetla za nizak
pritiska u gumama TPMS sistema. Vaše
vozilo je takođe opremljeno indikatorom
za kvar TPMS sistema, kojim se
označava nepravilan rad sistema.
UPOZORENJE Indikator kvara na
TPMS sistemu radi zajedno sa
kontrolnim svetlom za nizak pritisak u
gumama. Kad sistem otkrije kvar,
kontrolno svetlo treperi otprilike jedan
minut i potom ostaje stalno upaljeno.
Ovaj redosled se ponavlja prilikom
svakog narednog pokretanja vozila sve
dok se kvar ne ukloni. Kad indikator
kvara svetli, sistem možda neće moći
da otkrije ili da upozori na nizak pritisak
u gumama, što je njegova namena. Do
kvara TPMS sistema može da dođe iz
više razloga, uključujući i postavljanje
rezervnih ili privremenih guma ili točkova
na vozilo, koji sprečavaju TPMS sistemda pravilno radi. Nakon zamene jedne ili
više guma ili točkova na vozilu, uvek
proverite kontrolno svetlo kvara TPMS
sistema, da biste obezbedili da TPMS
nastavi s pravilnim radom i nakon
zamene ili promene mesta guma i
točkova na vozilu.
UPOZORENJE Da bi se izbeglo lažno
očitavanje, sistem uzima uzorak neko
vreme pre nego što ukaže na problem.
Iz tog razloga neće odmah registrovati
brzo smanjenje pritiska u gumi ili
izduvanost.
Aktiviranje sistemske greške
Kad upozoravajuće svetlo za TPMS
treperi, sistem može da bude u kvaru.
Obratite se dileru kompanije Abarth.
Aktiviranje sistemske greške može da
se desi u sledećim slučajevima:
kada neki deo opreme ili uređaj u
blizini vozila koristi istu radio frekvenciju
kao i senzori za pritisak u gumama;
kada se neki metalni uređaj, kao što
je neoriginalni navigacijski sistem,
postavi u blizini središta instrument
table, to može da blokira radio signale
od senzora za pritisak u gumama do
prijemnika;
kada se u vozilu koriste sledeći
uređaji koji mogu izazvati radio
interferencije na prijemniku;
digitalni uređaj kao što je lični
računar;

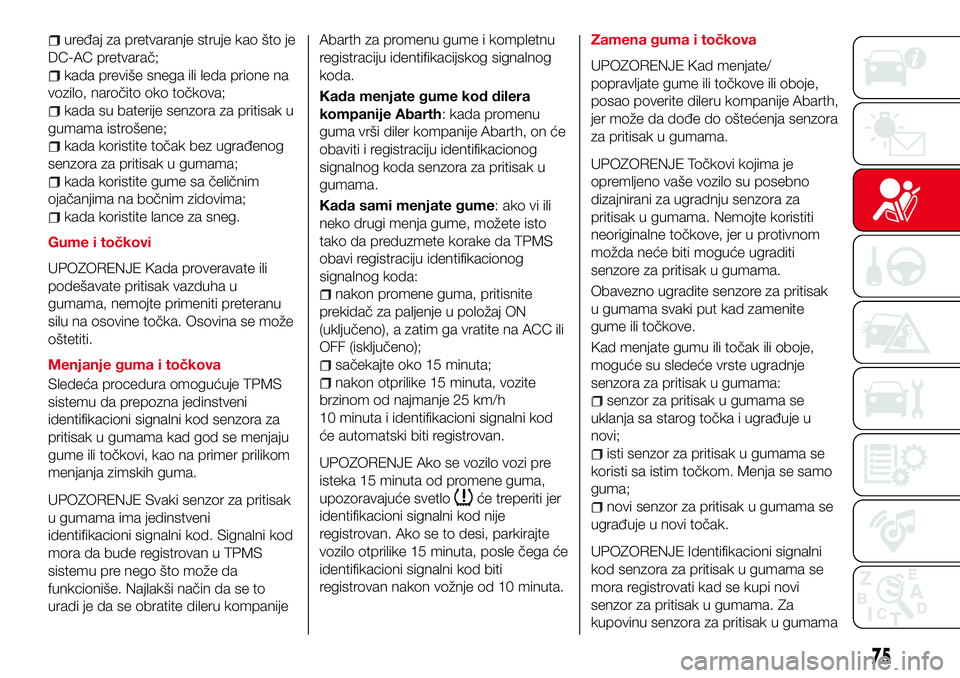

74
BEZBEDNOST

uređaj za pretvaranje struje kao što je
DC-AC pretvarač;
kada previše snega ili leda prione na
vozilo, naročito oko točkova;
kada su baterije senzora za pritisak u
gumama istrošene;
kada koristite točak bez ugrađenog
senzora za pritisak u gumama;
kada koristite gume sa čeličnim
ojačanjima na bočnim zidovima;
kada koristite lance za sneg.
Gume i točkovi
UPOZORENJE Kada proveravate ili
podešavate pritisak vazduha u
gumama, nemojte primeniti preteranu
silu na osovine točka. Osovina se može
oštetiti.
Menjanje guma i točkova
Sledeća procedura omogućuje TPMS
sistemu da prepozna jedinstveni
identifikacioni signalni kod senzora za
pritisak u gumama kad god se menjaju
gume ili točkovi, kao na primer prilikom
menjanja zimskih guma.
UPOZORENJE Svaki senzor za pritisak
u gumama ima jedinstveni
identifikacioni signalni kod. Signalni kod
mora da bude registrovan u TPMS
sistemu pre nego što može da
funkcioniše. Najlakši način da se to
uradi je da se obratite dileru kompanijeAbarth za promenu gume i kompletnu
registraciju identifikacijskog signalnog
koda.
Kada menjate gume kod dilera
kompanije Abarth: kada promenu
guma vrši diler kompanije Abarth, on će
obaviti i registraciju identifikacionog
signalnog koda senzora za pritisak u
gumama.
Kada sami menjate gume: ako vi ili
neko drugi menja gume, možete isto
tako da preduzmete korake da TPMS
obavi registraciju identifikacionog
signalnog koda:
nakon promene guma, pritisnite
prekidač za paljenje u položaj ON
(uključeno), a zatim ga vratite na ACC ili
OFF (isključeno);
sačekajte oko 15 minuta;
nakon otprilike 15 minuta, vozite
brzinom od najmanje 25 km/h
10 minuta i identifikacioni signalni kod
će automatski biti registrovan.
UPOZORENJE Ako se vozilo vozi pre
isteka 15 minuta od promene guma,
upozoravajuće svetlo
će treperiti jer
identifikacioni signalni kod nije
registrovan. Ako se to desi, parkirajte
vozilo otprilike 15 minuta, posle čega će
identifikacioni signalni kod biti
registrovan nakon vožnje od 10 minuta.
Zamena guma i točkova
UPOZORENJE Kad menjate/
popravljate gume ili točkove ili oboje,
posao poverite dileru kompanije Abarth,
jer može da dođe do oštećenja senzora
za pritisak u gumama.
UPOZORENJE Točkovi kojima je
opremljeno vaše vozilo su posebno
dizajnirani za ugradnju senzora za
pritisak u gumama. Nemojte koristiti
neoriginalne točkove, jer u protivnom
možda neće biti moguće ugraditi
senzore za pritisak u gumama.
Obavezno ugradite senzore za pritisak
u gumama svaki put kad zamenite
gume ili točkove.
Kad menjate gumu ili točak ili oboje,
moguće su sledeće vrste ugradnje
senzora za pritisak u gumama:
senzor za pritisak u gumama se
uklanja sa starog točka i ugrađuje u
novi;
isti senzor za pritisak u gumama se
koristi sa istim točkom. Menja se samo
guma;
novi senzor za pritisak u gumama se
ugrađuje u novi točak.
UPOZORENJE Identifikacioni signalni
kod senzora za pritisak u gumama se
mora registrovati kad se kupi novi
senzor za pritisak u gumama. Za
kupovinu senzora za pritisak u gumama

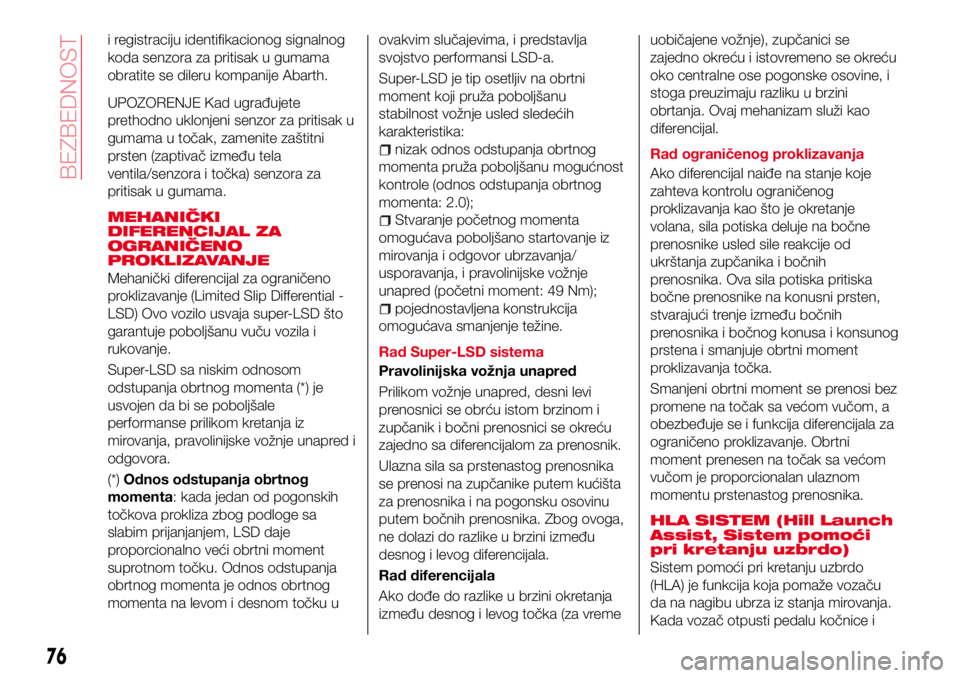

75

i registraciju identifikacionog signalnog
koda senzora za pritisak u gumama
obratite se dileru kompanije Abarth.
UPOZORENJE Kad ugrađujete
prethodno uklonjeni senzor za pritisak u
gumama u točak, zamenite zaštitni
prsten (zaptivač između tela
ventila/senzora i točka) senzora za
pritisak u gumama.
MEHANIČKI
DIFERENCIJAL ZA
OGRANIČENO
PROKLIZAVANJE
Mehanički diferencijal za ograničeno
proklizavanje (Limited Slip Differential -
LSD) Ovo vozilo usvaja super-LSD što
garantuje poboljšanu vuču vozila i
rukovanje.
Super-LSD sa niskim odnosom
odstupanja obrtnog momenta (*) je
usvojen da bi se poboljšale
performanse prilikom kretanja iz
mirovanja, pravolinijske vožnje unapred i
odgovora.
(*)Odnos odstupanja obrtnog
momenta: kada jedan od pogonskih
točkova prokliza zbog podloge sa
slabim prijanjanjem, LSD daje
proporcionalno veći obrtni moment
suprotnom točku. Odnos odstupanja
obrtnog momenta je odnos obrtnog
momenta na levom i desnom točku uovakvim slučajevima, i predstavlja
svojstvo performansi LSD-a.
Super-LSD je tip osetljiv na obrtni
moment koji pruža poboljšanu
stabilnost vožnje usled sledećih
karakteristika:
nizak odnos odstupanja obrtnog
momenta pruža poboljšanu mogućnost
kontrole (odnos odstupanja obrtnog
momenta: 2.0);
Stvaranje početnog momenta
omogućava poboljšano startovanje iz
mirovanja i odgovor ubrzavanja/
usporavanja, i pravolinijske vožnje
unapred (početni moment: 49 Nm);
pojednostavljena konstrukcija
omogućava smanjenje težine.
Rad Super-LSD sistema
Pravolinijska vožnja unapred
Prilikom vožnje unapred, desni levi
prenosnici se obrću istom brzinom i
zupčanik i bočni prenosnici se okreću
zajedno sa diferencijalom za prenosnik.
Ulazna sila sa prstenastog prenosnika
se prenosi na zupčanike putem kućišta
za prenosnika i na pogonsku osovinu
putem bočnih prenosnika. Zbog ovoga,
ne dolazi do razlike u brzini između
desnog i levog diferencijala.
Rad diferencijala
Ako dođe do razlike u brzini okretanja
između desnog i levog točka (za vremeuobičajene vožnje), zupčanici se
zajedno okreću i istovremeno se okreću
oko centralne ose pogonske osovine, i
stoga preuzimaju razliku u brzini
obrtanja. Ovaj mehanizam služi kao
diferencijal.
Rad ograničenog proklizavanja
Ako diferencijal naiđe na stanje koje
zahteva kontrolu ograničenog
proklizavanja kao što je okretanje
volana, sila potiska deluje na bočne
prenosnike usled sile reakcije od
ukrštanja zupčanika i bočnih
prenosnika. Ova sila potiska pritiska
bočne prenosnike na konusni prsten,
stvarajući trenje između bočnih
prenosnika i bočnog konusa i konsunog
prstena i smanjuje obrtni moment
proklizavanja točka.
Smanjeni obrtni moment se prenosi bez
promene na točak sa većom vučom, a
obezbeđuje se i funkcija diferencijala za
ograničeno proklizavanje. Obrtni
moment prenesen na točak sa većom
vučom je proporcionalan ulaznom
momentu prstenastog prenosnika.
HLA SISTEM (Hill Launch
Assist, Sistem pomoći
pri kretanju uzbrdo)
Sistem pomoći pri kretanju uzbrdo
(HLA) je funkcija koja pomaže vozaču
da na nagibu ubrza iz stanja mirovanja.
Kada vozač otpusti pedalu kočnice i
76
BEZBEDNOST

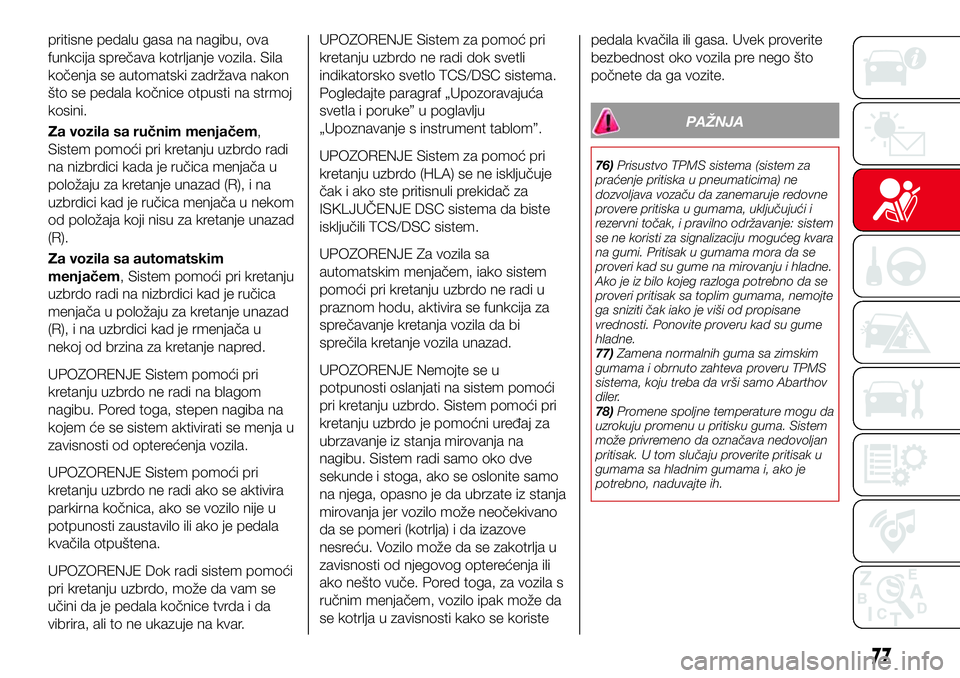

pritisne pedalu gasa na nagibu, ova
funkcija sprečava kotrljanje vozila. Sila
kočenja se automatski zadržava nakon
što se pedala kočnice otpusti na strmoj
kosini.
Za vozila sa ručnim menjačem,
Sistem pomoći pri kretanju uzbrdo radi
na nizbrdici kada je ručica menjača u
položaju za kretanje unazad (R), i na
uzbrdici kad je ručica menjača u nekom
od položaja koji nisu za kretanje unazad
(R).
Za vozila sa automatskim
menjačem, Sistem pomoći pri kretanju
uzbrdo radi na nizbrdici kad je ručica
menjača u položaju za kretanje unazad
(R), i na uzbrdici kad je rmenjača u
nekoj od brzina za kretanje napred.
UPOZORENJE Sistem pomoći pri
kretanju uzbrdo ne radi na blagom
nagibu. Pored toga, stepen nagiba na
kojem će se sistem aktivirati se menja u
zavisnosti od opterećenja vozila.
UPOZORENJE Sistem pomoći pri
kretanju uzbrdo ne radi ako se aktivira
parkirna kočnica, ako se vozilo nije u
potpunosti zaustavilo ili ako je pedala
kvačila otpuštena.
UPOZORENJE Dok radi sistem pomoći
pri kretanju uzbrdo, može da vam se
učini da je pedala kočnice tvrda i da
vibrira, ali to ne ukazuje na kvar.UPOZORENJE Sistem za pomoć pri
kretanju uzbrdo ne radi dok svetli
indikatorsko svetlo TCS/DSC sistema.
Pogledajte paragraf „Upozoravajuća
svetla i poruke” u poglavlju
„Upoznavanje s instrument tablom”.
UPOZORENJE Sistem za pomoć pri
kretanju uzbrdo (HLA) se ne isključuje
čak i ako ste pritisnuli prekidač za
ISKLJUČENJE DSC sistema da biste
isključili TCS/DSC sistem.
UPOZORENJE Za vozila sa
automatskim menjačem, iako sistem
pomoći pri kretanju uzbrdo ne radi u
praznom hodu, aktivira se funkcija za
sprečavanje kretanja vozila da bi
sprečila kretanje vozila unazad.
UPOZORENJE Nemojte se u
potpunosti oslanjati na sistem pomoći
pri kretanju uzbrdo. Sistem pomoći pri
kretanju uzbrdo je pomoćni uređaj za
ubrzavanje iz stanja mirovanja na
nagibu. Sistem radi samo oko dve
sekunde i stoga, ako se oslonite samo
na njega, opasno je da ubrzate iz stanja
mirovanja jer vozilo može neočekivano
da se pomeri (kotrlja) i da izazove
nesreću. Vozilo može da se zakotrlja u
zavisnosti od njegovog opterećenja ili
ako nešto vuče. Pored toga, za vozila s
ručnim menjačem, vozilo ipak može da
se kotrlja u zavisnosti kako se koristepedala kvačila ili gasa. Uvek proverite
bezbednost oko vozila pre nego što
počnete da ga vozite.
PAŽNJA
76)Prisustvo TPMS sistema (sistem za
praćenje pritiska u pneumaticima) ne
dozvoljava vozaču da zanemaruje redovne
provere pritiska u gumama, uključujući i
rezervni točak, i pravilno održavanje: sistem
se ne koristi za signalizaciju mogućeg kvara
na gumi. Pritisak u gumama mora da se
proveri kad su gume na mirovanju i hladne.
Ako je iz bilo kojeg razloga potrebno da se
proveri pritisak sa toplim gumama, nemojte
ga sniziti čak iako je viši od propisane
vrednosti. Ponovite proveru kad su gume
hladne.
77)Zamena normalnih guma sa zimskim
gumama i obrnuto zahteva proveru TPMS
sistema, koju treba da vrši samo Abarthov
diler.
78)Promene spoljne temperature mogu da
uzrokuju promenu u pritisku guma. Sistem
može privremeno da označava nedovoljan
pritisak. U tom slučaju proverite pritisak u
gumama sa hladnim gumama i, ako je
potrebno, naduvajte ih.
77

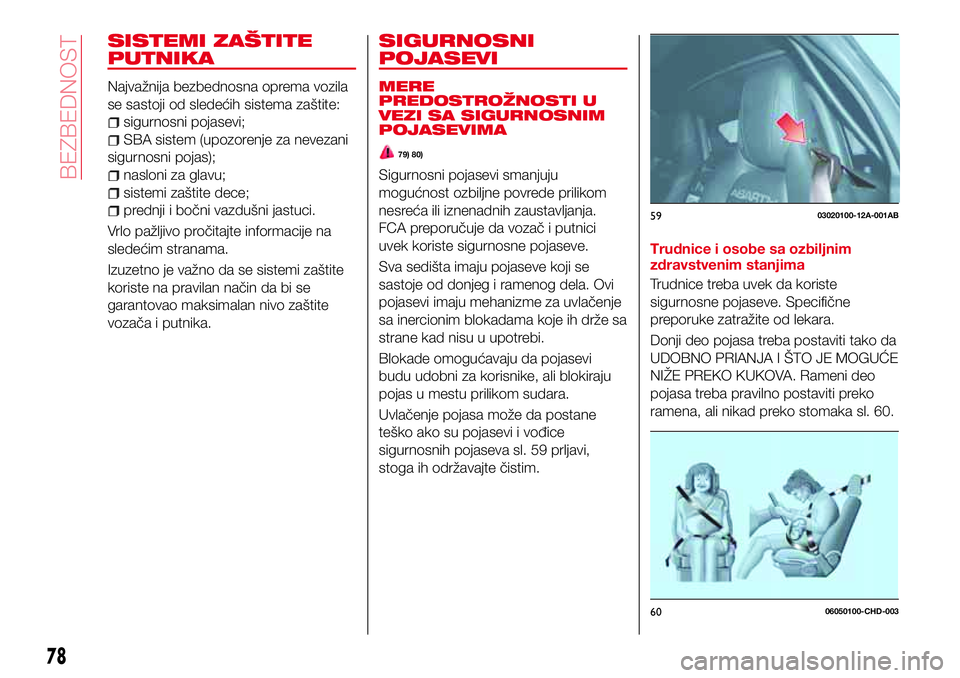

SISTEMI ZAŠTITE
PUTNIKA
Najvažnija bezbednosna oprema vozila
se sastoji od sledećih sistema zaštite:
sigurnosni pojasevi;
SBA sistem (upozorenje za nevezani
sigurnosni pojas);
nasloni za glavu;
sistemi zaštite dece;
prednji i bočni vazdušni jastuci.
Vrlo pažljivo pročitajte informacije na
sledećim stranama.
Izuzetno je važno da se sistemi zaštite
koriste na pravilan način da bi se
garantovao maksimalan nivo zaštite
vozača i putnika.
SIGURNOSNI
POJASEVI
MERE
PREDOSTROŽNOSTI U
VEZI SA SIGURNOSNIM
POJASEVIMA
79) 80)
Sigurnosni pojasevi smanjuju
mogućnost ozbiljne povrede prilikom
nesreća ili iznenadnih zaustavljanja.
FCA preporučuje da vozač i putnici
uvek koriste sigurnosne pojaseve.
Sva sedišta imaju pojaseve koji se
sastoje od donjeg i ramenog dela. Ovi
pojasevi imaju mehanizme za uvlačenje
sa inercionim blokadama koje ih drže sa
strane kad nisu u upotrebi.
Blokade omogućavaju da pojasevi
budu udobni za korisnike, ali blokiraju
pojas u mestu prilikom sudara.
Uvlačenje pojasa može da postane
teško ako su pojasevi i vođice
sigurnosnih pojaseva sl. 59 prljavi,
stoga ih održavajte čistim.Trudnice i osobe sa ozbiljnim
zdravstvenim stanjima
Trudnice treba uvek da koriste
sigurnosne pojaseve. Specifične
preporuke zatražite od lekara.
Donji deo pojasa treba postaviti tako da
UDOBNO PRIANJA I ŠTO JE MOGUĆE
NIŽE PREKO KUKOVA. Rameni deo
pojasa treba pravilno postaviti preko
ramena, ali nikad preko stomaka sl. 60.
5903020100-12A-001AB
6006050100-CHD-003
78
BEZBEDNOST
