Abarth 124 Spider 2017 Käyttö- ja huolto-ohjekirja (in Finnish)

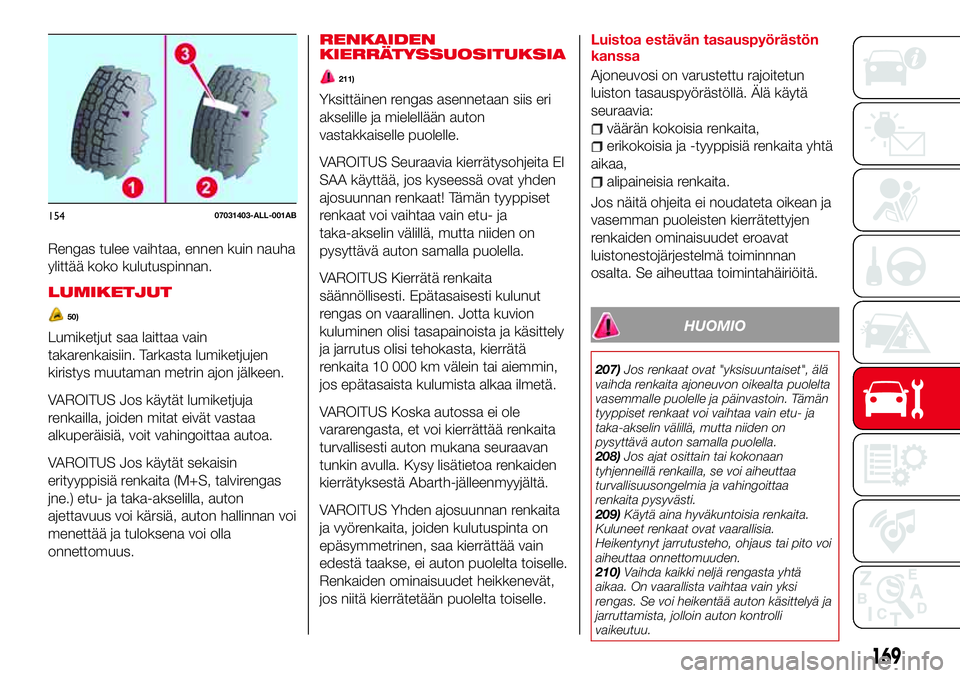

Rengas tulee vaihtaa, ennen kuin nauha
ylittää koko kulutuspinnan.
LUMIKETJUT
50)
Lumiketjut saa laittaa vain
takarenkaisiin. Tarkasta lumiketjujen
kiristys muutaman metrin ajon jälkeen.
VAROITUS Jos käytät lumiketjuja
renkailla, joiden mitat eivät vastaa
alkuperäisiä, voit vahingoittaa autoa.
VAROITUS Jos käytät sekaisin
erityyppisiä renkaita (M+S, talvirengas
jne.) etu- ja taka-akselilla, auton
ajettavuus voi kärsiä, auton hallinnan voi
menettää ja tuloksena voi olla
onnettomuus.RENKAIDEN
KIERRÄTYSSUOSITUKSIA
211)
Yksittäinen rengas asennetaan siis eri
akselille ja mielellään auton
vastakkaiselle puolelle.
VAROITUS Seuraavia kierrätysohjeita EI
SAA käyttää, jos kyseessä ovat yhden
ajosuunnan renkaat! Tämän tyyppiset
renkaat voi vaihtaa vain etu- ja
taka-akselin välillä, mutta niiden on
pysyttävä auton samalla puolella.
VAROITUS Kierrätä renkaita
säännöllisesti. Epätasaisesti kulunut
rengas on vaarallinen. Jotta kuvion
kuluminen olisi tasapainoista ja käsittely
ja jarrutus olisi tehokasta, kierrätä
renkaita 10 000 km välein tai aiemmin,
jos epätasaista kulumista alkaa ilmetä.
VAROITUS Koska autossa ei ole
vararengasta, et voi kierrättää renkaita
turvallisesti auton mukana seuraavan
tunkin avulla. Kysy lisätietoa renkaiden
kierrätyksestä Abarth-jälleenmyyjältä.
VAROITUS Yhden ajosuunnan renkaita
ja vyörenkaita, joiden kulutuspinta on
epäsymmetrinen, saa kierrättää vain
edestä taakse, ei auton puolelta toiselle.
Renkaiden ominaisuudet heikkenevät,
jos niitä kierrätetään puolelta toiselle.
Luistoa estävän tasauspyörästön
kanssa
Ajoneuvosi on varustettu rajoitetun
luiston tasauspyörästöllä. Älä käytä
seuraavia:
väärän kokoisia renkaita,
erikokoisia ja -tyyppisiä renkaita yhtä
aikaa,
alipaineisia renkaita.
Jos näitä ohjeita ei noudateta oikean ja
vasemman puoleisten kierrätettyjen
renkaiden ominaisuudet eroavat
luistonestojärjestelmä toiminnnan
osalta. Se aiheuttaa toimintahäiriöitä.
HUOMIO
207)Jos renkaat ovat "yksisuuntaiset", älä
vaihda renkaita ajoneuvon oikealta puolelta
vasemmalle puolelle ja päinvastoin. Tämän
tyyppiset renkaat voi vaihtaa vain etu- ja
taka-akselin välillä, mutta niiden on
pysyttävä auton samalla puolella.
208)Jos ajat osittain tai kokonaan
tyhjenneillä renkailla, se voi aiheuttaa
turvallisuusongelmia ja vahingoittaa
renkaita pysyvästi.
209)Käytä aina hyväkuntoisia renkaita.
Kuluneet renkaat ovat vaarallisia.
Heikentynyt jarrutusteho, ohjaus tai pito voi
aiheuttaa onnettomuuden.
210)Vaihda kaikki neljä rengasta yhtä
aikaa. On vaarallista vaihtaa vain yksi
rengas. Se voi heikentää auton käsittelyä ja
jarruttamista, jolloin auton kontrolli
vaikeutuu.
15407031403-ALL-001AB
169

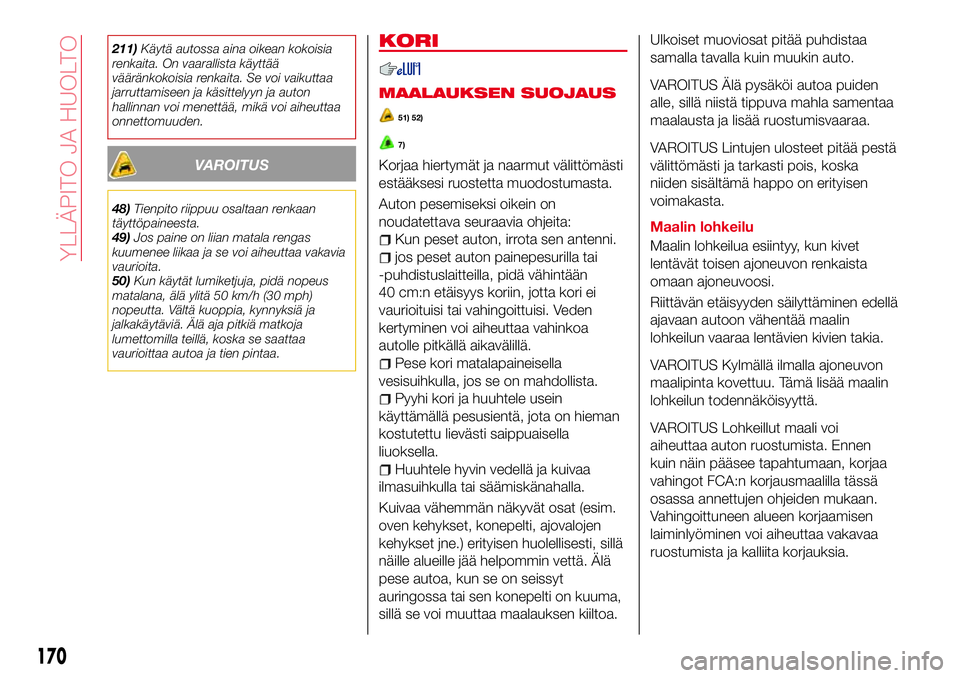

211)Käytä autossa aina oikean kokoisia
renkaita. On vaarallista käyttää
vääränkokoisia renkaita. Se voi vaikuttaa
jarruttamiseen ja käsittelyyn ja auton
hallinnan voi menettää, mikä voi aiheuttaa
onnettomuuden.
VAROITUS
48)Tienpito riippuu osaltaan renkaan
täyttöpaineesta.
49)Jos paine on liian matala rengas
kuumenee liikaa ja se voi aiheuttaa vakavia
vaurioita.
50)Kun käytät lumiketjuja, pidä nopeus
matalana, älä ylitä 50 km/h (30 mph)
nopeutta. Vältä kuoppia, kynnyksiä ja
jalkakäytäviä. Älä aja pitkiä matkoja
lumettomilla teillä, koska se saattaa
vaurioittaa autoa ja tien pintaa.
KORI
MAALAUKSEN SUOJAUS
51) 52)
7)
Korjaa hiertymät ja naarmut välittömästi
estääksesi ruostetta muodostumasta.
Auton pesemiseksi oikein on
noudatettava seuraavia ohjeita:
Kun peset auton, irrota sen antenni.
jos peset auton painepesurilla tai
-puhdistuslaitteilla, pidä vähintään
40 cm:n etäisyys koriin, jotta kori ei
vaurioituisi tai vahingoittuisi. Veden
kertyminen voi aiheuttaa vahinkoa
autolle pitkällä aikavälillä.
Pese kori matalapaineisella
vesisuihkulla, jos se on mahdollista.
Pyyhi kori ja huuhtele usein
käyttämällä pesusientä, jota on hieman
kostutettu lievästi saippuaisella
liuoksella.
Huuhtele hyvin vedellä ja kuivaa
ilmasuihkulla tai säämiskänahalla.
Kuivaa vähemmän näkyvät osat (esim.
oven kehykset, konepelti, ajovalojen
kehykset jne.) erityisen huolellisesti, sillä
näille alueille jää helpommin vettä. Älä
pese autoa, kun se on seissyt
auringossa tai sen konepelti on kuuma,
sillä se voi muuttaa maalauksen kiiltoa.Ulkoiset muoviosat pitää puhdistaa
samalla tavalla kuin muukin auto.
VAROITUS Älä pysäköi autoa puiden
alle, sillä niistä tippuva mahla samentaa
maalausta ja lisää ruostumisvaaraa.
VAROITUS Lintujen ulosteet pitää pestä
välittömästi ja tarkasti pois, koska
niiden sisältämä happo on erityisen
voimakasta.
Maalin lohkeilu
Maalin lohkeilua esiintyy, kun kivet
lentävät toisen ajoneuvon renkaista
omaan ajoneuvoosi.
Riittävän etäisyyden säilyttäminen edellä
ajavaan autoon vähentää maalin
lohkeilun vaaraa lentävien kivien takia.
VAROITUS Kylmällä ilmalla ajoneuvon
maalipinta kovettuu. Tämä lisää maalin
lohkeilun todennäköisyyttä.
VAROITUS Lohkeillut maali voi
aiheuttaa auton ruostumista. Ennen
kuin näin pääsee tapahtumaan, korjaa
vahingot FCA:n korjausmaalilla tässä
osassa annettujen ohjeiden mukaan.
Vahingoittuneen alueen korjaamisen
laiminlyöminen voi aiheuttaa vakavaa
ruostumista ja kalliita korjauksia.
170
YLLÄPITO JA HUOLTO

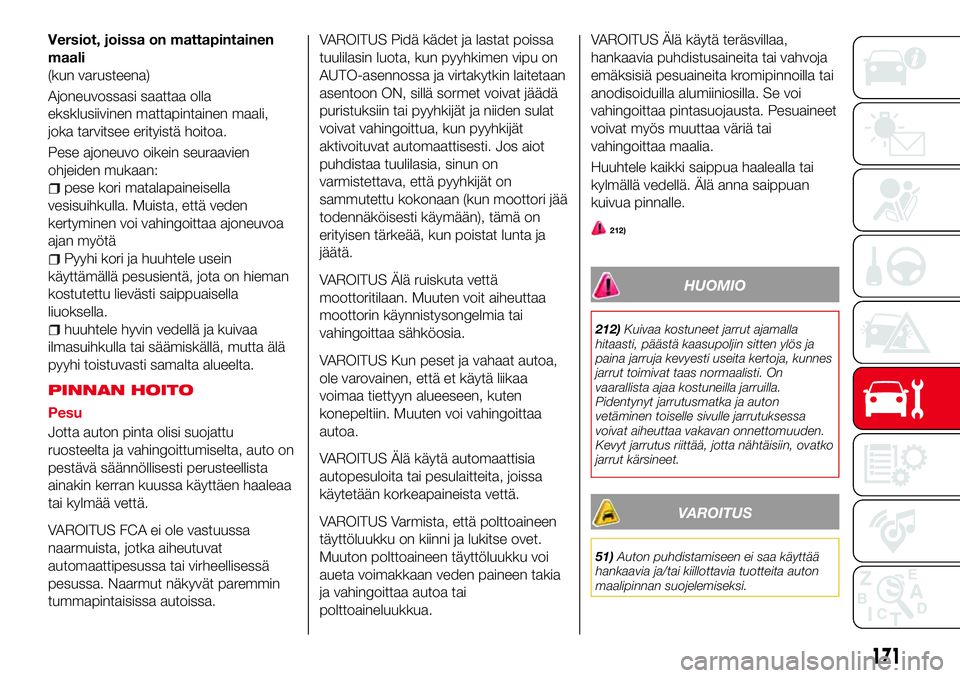

Versiot, joissa on mattapintainen
maali
(kun varusteena)
Ajoneuvossasi saattaa olla
eksklusiivinen mattapintainen maali,
joka tarvitsee erityistä hoitoa.
Pese ajoneuvo oikein seuraavien
ohjeiden mukaan:
pese kori matalapaineisella
vesisuihkulla. Muista, että veden
kertyminen voi vahingoittaa ajoneuvoa
ajan myötä
Pyyhi kori ja huuhtele usein
käyttämällä pesusientä, jota on hieman
kostutettu lievästi saippuaisella
liuoksella.
huuhtele hyvin vedellä ja kuivaa
ilmasuihkulla tai säämiskällä, mutta älä
pyyhi toistuvasti samalta alueelta.
PINNAN HOITO
Pesu
Jotta auton pinta olisi suojattu
ruosteelta ja vahingoittumiselta, auto on
pestävä säännöllisesti perusteellista
ainakin kerran kuussa käyttäen haaleaa
tai kylmää vettä.
VAROITUS FCA ei ole vastuussa
naarmuista, jotka aiheutuvat
automaattipesussa tai virheellisessä
pesussa. Naarmut näkyvät paremmin
tummapintaisissa autoissa.VAROITUS Pidä kädet ja lastat poissa
tuulilasin luota, kun pyyhkimen vipu on
AUTO-asennossa ja virtakytkin laitetaan
asentoon ON, sillä sormet voivat jäädä
puristuksiin tai pyyhkijät ja niiden sulat
voivat vahingoittua, kun pyyhkijät
aktivoituvat automaattisesti. Jos aiot
puhdistaa tuulilasia, sinun on
varmistettava, että pyyhkijät on
sammutettu kokonaan (kun moottori jää
todennäköisesti käymään), tämä on
erityisen tärkeää, kun poistat lunta ja
jäätä.
VAROITUS Älä ruiskuta vettä
moottoritilaan. Muuten voit aiheuttaa
moottorin käynnistysongelmia tai
vahingoittaa sähköosia.
VAROITUS Kun peset ja vahaat autoa,
ole varovainen, että et käytä liikaa
voimaa tiettyyn alueeseen, kuten
konepeltiin. Muuten voi vahingoittaa
autoa.
VAROITUS Älä käytä automaattisia
autopesuloita tai pesulaitteita, joissa
käytetään korkeapaineista vettä.
VAROITUS Varmista, että polttoaineen
täyttöluukku on kiinni ja lukitse ovet.
Muuton polttoaineen täyttöluukku voi
aueta voimakkaan veden paineen takia
ja vahingoittaa autoa tai
polttoaineluukkua.VAROITUS Älä käytä teräsvillaa,
hankaavia puhdistusaineita tai vahvoja
emäksisiä pesuaineita kromipinnoilla tai
anodisoiduilla alumiiniosilla. Se voi
vahingoittaa pintasuojausta. Pesuaineet
voivat myös muuttaa väriä tai
vahingoittaa maalia.
Huuhtele kaikki saippua haalealla tai
kylmällä vedellä. Älä anna saippuan
kuivua pinnalle.
212)
HUOMIO
212)Kuivaa kostuneet jarrut ajamalla
hitaasti, päästä kaasupoljin sitten ylös ja
paina jarruja kevyesti useita kertoja, kunnes
jarrut toimivat taas normaalisti. On
vaarallista ajaa kostuneilla jarruilla.
Pidentynyt jarrutusmatka ja auton
vetäminen toiselle sivulle jarrutuksessa
voivat aiheuttaa vakavan onnettomuuden.
Kevyt jarrutus riittää, jotta nähtäisiin, ovatko
jarrut kärsineet.
VAROITUS
51)Auton puhdistamiseen ei saa käyttää
hankaavia ja/tai kiillottavia tuotteita auton
maalipinnan suojelemiseksi.
171

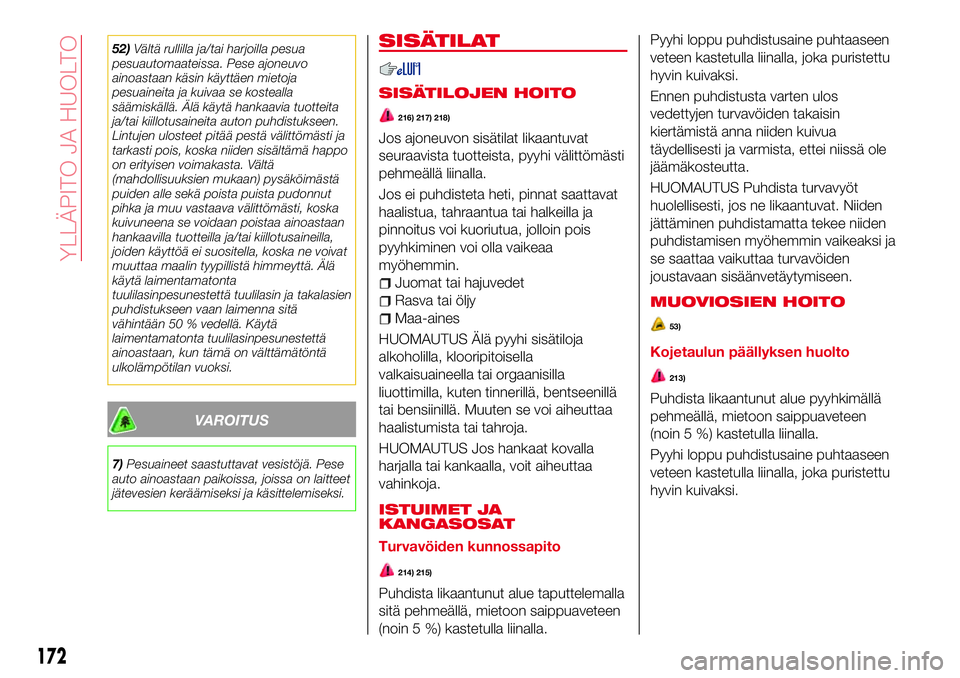

52)Vältä rullilla ja/tai harjoilla pesua
pesuautomaateissa. Pese ajoneuvo
ainoastaan käsin käyttäen mietoja
pesuaineita ja kuivaa se kostealla
säämiskällä. Älä käytä hankaavia tuotteita
ja/tai kiillotusaineita auton puhdistukseen.
Lintujen ulosteet pitää pestä välittömästi ja
tarkasti pois, koska niiden sisältämä happo
on erityisen voimakasta. Vältä
(mahdollisuuksien mukaan) pysäköimästä
puiden alle sekä poista puista pudonnut
pihka ja muu vastaava välittömästi, koska
kuivuneena se voidaan poistaa ainoastaan
hankaavilla tuotteilla ja/tai kiillotusaineilla,
joiden käyttöä ei suositella, koska ne voivat
muuttaa maalin tyypillistä himmeyttä. Älä
käytä laimentamatonta
tuulilasinpesunestettä tuulilasin ja takalasien
puhdistukseen vaan laimenna sitä
vähintään 50 % vedellä. Käytä
laimentamatonta tuulilasinpesunestettä
ainoastaan, kun tämä on välttämätöntä
ulkolämpötilan vuoksi.
VAROITUS
7)Pesuaineet saastuttavat vesistöjä. Pese
auto ainoastaan paikoissa, joissa on laitteet
jätevesien keräämiseksi ja käsittelemiseksi.
SISÄTILAT
SISÄTILOJEN HOITO
216) 217) 218)
Jos ajoneuvon sisätilat likaantuvat
seuraavista tuotteista, pyyhi välittömästi
pehmeällä liinalla.
Jos ei puhdisteta heti, pinnat saattavat
haalistua, tahraantua tai halkeilla ja
pinnoitus voi kuoriutua, jolloin pois
pyyhkiminen voi olla vaikeaa
myöhemmin.
Juomat tai hajuvedet
Rasva tai öljy
Maa-aines
HUOMAUTUS Älä pyyhi sisätiloja
alkoholilla, klooripitoisella
valkaisuaineella tai orgaanisilla
liuottimilla, kuten tinnerillä, bentseenillä
tai bensiinillä. Muuten se voi aiheuttaa
haalistumista tai tahroja.
HUOMAUTUS Jos hankaat kovalla
harjalla tai kankaalla, voit aiheuttaa
vahinkoja.
ISTUIMET JA
KANGASOSAT
Turvavöiden kunnossapito
214) 215)
Puhdista likaantunut alue taputtelemalla
sitä pehmeällä, mietoon saippuaveteen
(noin 5 %) kastetulla liinalla.Pyyhi loppu puhdistusaine puhtaaseen
veteen kastetulla liinalla, joka puristettu
hyvin kuivaksi.
Ennen puhdistusta varten ulos
vedettyjen turvavöiden takaisin
kiertämistä anna niiden kuivua
täydellisesti ja varmista, ettei niissä ole
jäämäkosteutta.
HUOMAUTUS Puhdista turvavyöt
huolellisesti, jos ne likaantuvat. Niiden
jättäminen puhdistamatta tekee niiden
puhdistamisen myöhemmin vaikeaksi ja
se saattaa vaikuttaa turvavöiden
joustavaan sisäänvetäytymiseen.
MUOVIOSIEN HOITO
53)
Kojetaulun päällyksen huolto
213)
Puhdista likaantunut alue pyyhkimällä
pehmeällä, mietoon saippuaveteen
(noin 5 %) kastetulla liinalla.
Pyyhi loppu puhdistusaine puhtaaseen
veteen kastetulla liinalla, joka puristettu
hyvin kuivaksi.
172
YLLÄPITO JA HUOLTO

ALCANTARA-VERHOILLUT
OSAT
54)
Alcantara-verhoiltujen osien käsittely:
käsittele pinta mietoon
Marseilles-saippuaveteen kastetulle
mikrokuituliinalla käsittelemällä koko
alue tasaisesti painamalla (älä hankaa
kovaa)
huuhtele ja kuivaa mikrokuituliina ja
käsittele edellisessä kohdassa käsitelty
alue uudelleen
anna kuivaa ja harjaa kevyesti
pehmeällä harjalla.
HUOMIO
213)Älä suihkuta ajoneuvon ohjaamoon
vettä. Veden suihkuttaminen ajoneuvon
ohjaamoon on vaarallista, koska sähköiset
laitteet kuten äänentoisto ja kytkimet voivat
kastua ja siitä voi aiheutua toimintahäiriö tai
ajoneuvon tulipalo.
214)Jos turvavyössä on leikkautumia tai
hankaumia, pyydä jälleenmyyjää
vaihtamaan se. Jos turvavöitä käytetään
kyseisessä kunnossa, ne eivät voi toimia
täydellä teholla ja siitä voi seurata vakava
vamma tai kuolema.215)Poista lika turvavyöstä mietoa
pesuainetta käyttämällä. Jos käytetään
orgaanisia liuottimia turvavöiden
puhdistukseen tai ne tahriintuvat tai
haalistuvat, on mahdollista, että ne ovat
heikentyneet, ja tämän seurauksena ne
eivät mahdollisesti toimi täydellä tehollaan
ja siitä voi seurata vakava vamma tai
kuolema.
216)Älä koskaan käytä syttyviä tuotteita,
kuten petrolieetteriä tai puhdistettua
bensiiniä ajoneuvon sisäosien
puhdistukseen. Sähköstaattiset varaukset,
jotka syntyvät hankaavien
puhdistustoimenpiteiden aikana, saattavat
aiheuttaa tulipalon.
217)Älä säilytä aerosolipulloja autossa: ne
saattavat räjähtää. Aerosolipulloja ei saa
altistaa yli 50 °C:n lämpötiloille. Kun
ajoneuvo on auringonvalossa, sisälämpötila
voi ylittää tämän arvon huomattavasti.
218)Lattialla ei saa olla mitään esteitä
polkimien alla, varmista, että matot ovat
aina tasaisesti lattialla eivätkä häiritse
polkimien käyttöä.
VAROITUS
53)Älä koskaan käytä alkoholia, bensiiniä
tai johdannaisia puhdistamaan kojelaudan
ja mittaritaulun laseja.
54)Älä käytä "kovaa" synteettistä harjaa,
sillä se voi vahingoittaa kangasta
peruuttamattomasti. Älä suorita osittaisia,
paikallisia käsittelyjä, jotka voivat aiheuttaa
esteettisiä eroja käsitellyn ja
käsittelemättömän alueen välillä. Älä käytä
alkoholi- tai ketonipohjaisia liuottimia.
173

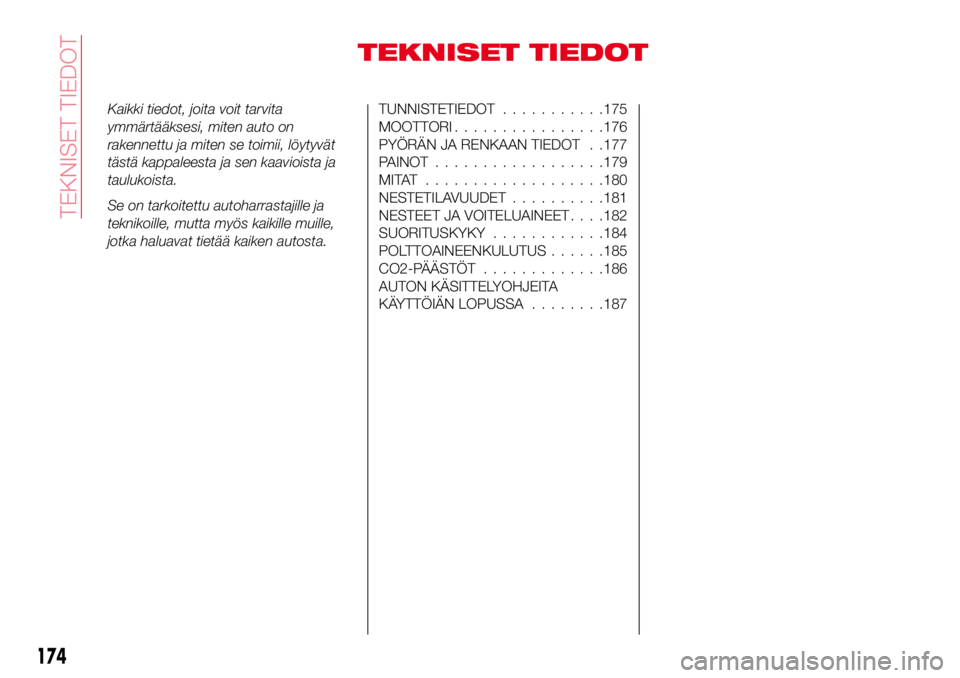

TEKNISET TIEDOT
Kaikki tiedot, joita voit tarvita
ymmärtääksesi, miten auto on
rakennettu ja miten se toimii, löytyvät
tästä kappaleesta ja sen kaavioista ja
taulukoista.
Se on tarkoitettu autoharrastajille ja
teknikoille, mutta myös kaikille muille,
jotka haluavat tietää kaiken autosta.TUNNISTETIEDOT...........175
MOOTTORI................176
PYÖRÄN JA RENKAAN TIEDOT . .177
PAINOT..................179
MITAT ...................180
NESTETILAVUUDET..........181
NESTEET JA VOITELUAINEET. . . .182
SUORITUSKYKY............184
POLTTOAINEENKULUTUS......185
CO2-PÄÄSTÖT.............186
AUTON KÄSITTELYOHJEITA
KÄYTTÖIÄN LOPUSSA........187
174
TEKNISET TIEDOT

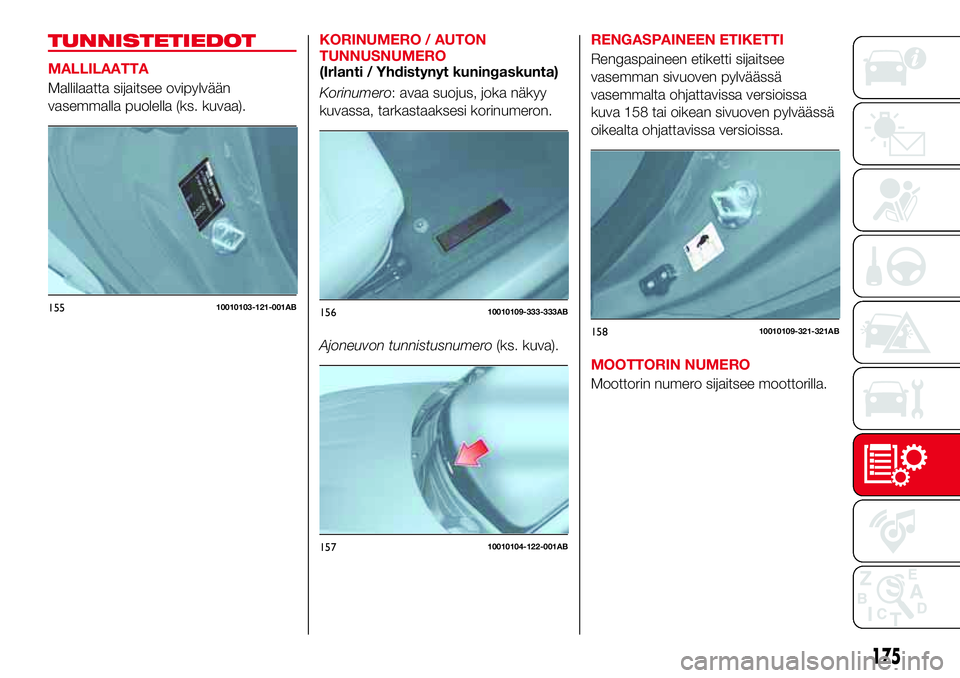

TUNNISTETIEDOT
MALLILAATTA
Mallilaatta sijaitsee ovipylvään
vasemmalla puolella (ks. kuvaa).KORINUMERO / AUTON
TUNNUSNUMERO
(Irlanti / Yhdistynyt kuningaskunta)
Korinumero: avaa suojus, joka näkyy
kuvassa, tarkastaaksesi korinumeron.
Ajoneuvon tunnistusnumero(ks. kuva).RENGASPAINEEN ETIKETTI
Rengaspaineen etiketti sijaitsee
vasemman sivuoven pylväässä
vasemmalta ohjattavissa versioissa
kuva 158 tai oikean sivuoven pylväässä
oikealta ohjattavissa versioissa.
MOOTTORIN NUMERO
Moottorin numero sijaitsee moottorilla.
15510010103-121-001AB15610010109-333-333AB
15710010104-122-001AB
15810010109-321-321AB
175

MOOTTORI
219)
Versio 1.4 Turbo MultiAir 170 HV
SykliOtto
Sylinterien lukumäärä ja asettelu neljä linjassa
Männän läpimitta ja iskunpituus (mm) 72,0 x 84,0
Kokonaistilavuus (cm³) 1368
Puristussuhde9,8:1
Maksimiteho (EEC) (kW) 125
Maksimiteho (EEC) (HV) 170
Vastaava moottorin kierrosluku (rpm) 5500
Maksimivääntö (EEC) (Nm) 250
Maksimivääntö (EEC) (kgm) 25,5
Vastaava moottorin kierrosluku (rpm) 2500
SytytystulpatNGK SIKR9A7
Polttoaine Lyijytön bensiini, jonka oktaaniluku (RON) on 95 (EN 228 tiedot)
VAROITUS Älä teräsharjaa, kun puhdistat iridiumtulppia Iridiumseoksen päällysteen hienot hiukkaset ja platinapäät voivat
vahingoittua.
HUOMIO
219)Polttoaineen syöttöjärjestelmän muutokset tai korjaukset, joita ei suoriteta kunnolla tai jotka eivät huomioi järjestelmän teknisiä
ominaisuuksia, saattavat aiheuttaa toimintahäiriöitä, jotka aiheuttavat tulipalovaaran.
176
TEKNISET TIEDOT

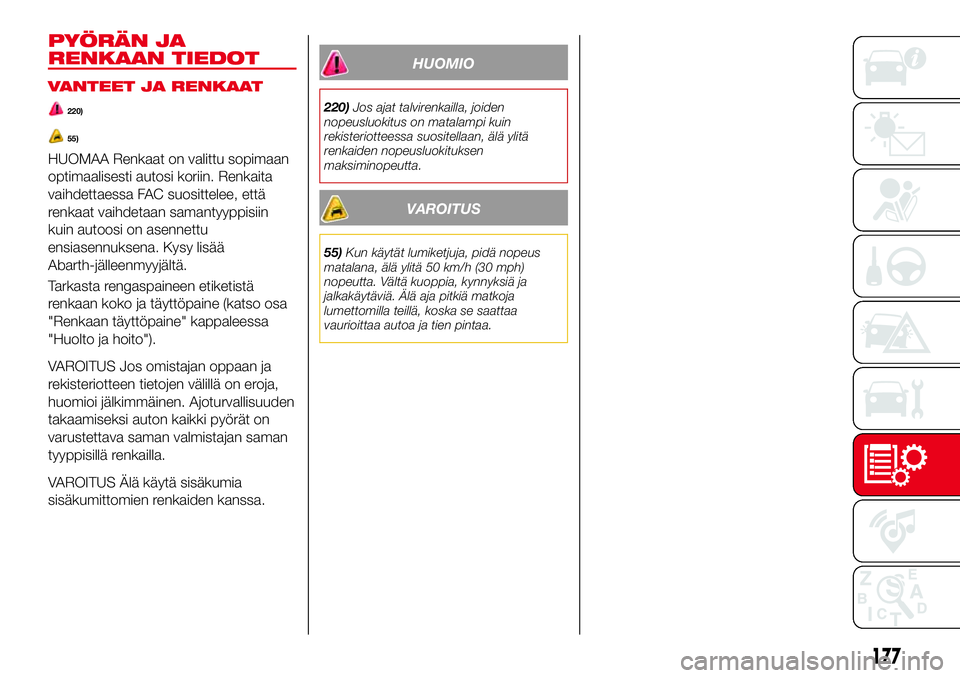

PYÖRÄN JA
RENKAAN TIEDOT
VANTEET JA RENKAAT
220)
55)
HUOMAA Renkaat on valittu sopimaan
optimaalisesti autosi koriin. Renkaita
vaihdettaessa FAC suosittelee, että
renkaat vaihdetaan samantyyppisiin
kuin autoosi on asennettu
ensiasennuksena. Kysy lisää
Abarth-jälleenmyyjältä.
Tarkasta rengaspaineen etiketistä
renkaan koko ja täyttöpaine (katso osa
"Renkaan täyttöpaine" kappaleessa
"Huolto ja hoito").
VAROITUS Jos omistajan oppaan ja
rekisteriotteen tietojen välillä on eroja,
huomioi jälkimmäinen. Ajoturvallisuuden
takaamiseksi auton kaikki pyörät on
varustettava saman valmistajan saman
tyyppisillä renkailla.
VAROITUS Älä käytä sisäkumia
sisäkumittomien renkaiden kanssa.
HUOMIO
220)Jos ajat talvirenkailla, joiden
nopeusluokitus on matalampi kuin
rekisteriotteessa suositellaan, älä ylitä
renkaiden nopeusluokituksen
maksiminopeutta.
VAROITUS
55)Kun käytät lumiketjuja, pidä nopeus
matalana, älä ylitä 50 km/h (30 mph)
nopeutta. Vältä kuoppia, kynnyksiä ja
jalkakäytäviä. Älä aja pitkiä matkoja
lumettomilla teillä, koska se saattaa
vaurioittaa autoa ja tien pintaa.
177

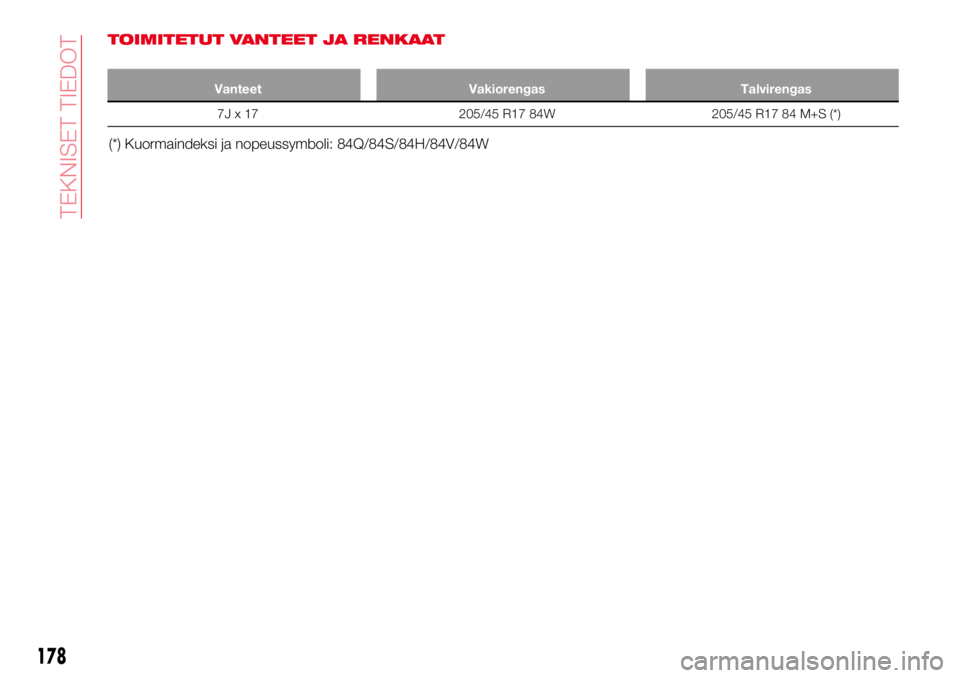

TOIMITETUT VANTEET JA RENKAAT
Vanteet Vakiorengas Talvirengas
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Kuormaindeksi ja nopeussymboli: 84Q/84S/84H/84V/84W
178
TEKNISET TIEDOT
