obr. 104. Kontrolujte i nadále okolí
vozidla a zastavte na nejlepším
možném místě (pokud je parkovací
místo vyznačeno čarami, zkontrolujte,
že jsou s nimi vodicí čáry vozidla
rovnoběžné).
Když posunete volicí páku nebo
řadicí páku do jiné polohy než je
zpátečka (R), obrazovka se vrátí
k předchozímu zobrazení.POZNÁMKA
Protože mezi zobrazením na obrazovce
a skutečnými podmínkami parkování
může existovat rozdíl, vždy ověřujte
bezpečnost v zadní části vozidla a
v okolí přímým pohledem z kabiny.Zobrazení parkovacího místa (nebo
garáže) na obrazovce, zadní část
vozidla a vodicí čáry se mohou na
monitoru zdát vyrovnané, ale na zemi
ve skutečnosti vyrovnané nejsou.
Pokud vjedete na parkovací místo
s dělicí čárou pouze na jedné straně,
rozdělovací čára a vodicí čára šířky
vozidla se zdají být na monitoru
rovnoběžné, ale ve skutečnosti
rovnoběžné být nemusí.
NASTAVENÍ KVALITY
OBRAZU
160)
Nastavení kvality obrazu je možné
provést, pokud je volicí páka nebo
řadicí páka v poloze pro couvání (R).
Je možné provést čtyři nastavení
zahrnující jas, kontrast, odstín a barvu.
Při nastavování věnujte pozornost okolí
vozidla:
Zvolte ikonuobr. 105 na
obrazovce pro zobrazení záložek.
Vyberte požadovanou položku
záložky.
Nastavte jas, kontrast, odstín a barvu
pomocí jezdce. Je-li nutné nastavení
resetovat, stiskněte tlačítko reset.
Zvolte ikonu na obrazovce a zavřete
záložku.
UPOZORNĚNÍ Kvalita obrazu systému
zadního sledování se smí upravovat
pouze tehdy, když je vozidlo v klidu.
Úpravy obrazu systému zadního
sledování neprovádějte, když je vozidlo
v pohybu. Nastavování (jasu, kontrastu,
barev a odstínu) systému zadního
sledování během řízení vozidla je
nebezpečné, protože může odvádět
pozornost řidiče a může způsobit
vážnou nehodu.
10407080913-990-990AB
10507080914-111-111
129

POZOR
159)Za parkování a další potenciálně
nebezpečné manévry však vždy nese
odpovědnost řidič. Při provádění těchto
manévrů vždy zkontrolujte, zda se
v dotyčné oblasti nenacházejí osoby
(zejména děti) nebo zvířata. Kamera je
pomůckou řidiče, ale během potenciálně
nebezpečných manévrů, a to i těch, které
probíhají při nízkých rychlostech, se nesmí
řidič nikdy nechat rozptylovat. Vždy
udržujte nízkou rychlost, abyste mohli
rychle zastavit v případě zjištění překážky.
160)Kvalitu obrazu monitoru zadní kamery
vždy nastavujte v době, kdy vozidlo stojí.
Kvalitu zobrazení nikdy nenastavujte za
jízdy. Nastavování kvality obrazu, jako je jas,
kontrast, barva a odstín, během řízení je
nebezpečné, protože odvádí vaši
pozornost od provozu vozidla, což může
vést k nehodě.
UPOZORNĚNÍ
29)Pro správnou funkci je mimořádně
důležité, aby byla kamera vždy čistá bez
bahna, nečistot, sněhu a ledu. Dávejte
pozor, abyste při čištění kameru
nepoškrábali nebo nepoškodili.
Nepoužívejte suchou, hrubou nebo tvrdou
tkaninu. Kameru je nutné mýt čistou vodou,
do které je možné v případě potřeby přidat
autošampon. V myčkách, které používají
páru nebo vysokotlaký proud vody, kameru
vyčistěte rychle a trysku udržujte více než
10 cm od senzorů. Na kameru neumisťujte
samolepky.
JÍZDA
S PŘÍVĚSNÝMI
VOZÍKY
Váš automobil není určen k tažení.
130
STARTOVÁNÍ A PROVOZ

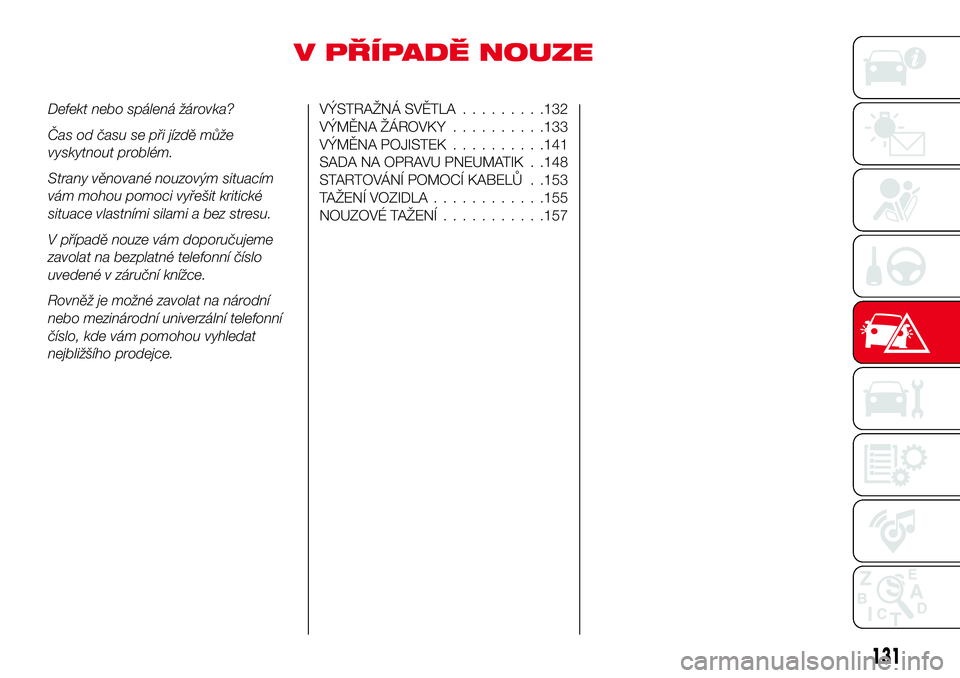

V PŘÍPADĚ NOUZE
Defekt nebo spálená žárovka?
Čas od času se při jízdě může
vyskytnout problém.
Strany věnované nouzovým situacím
vám mohou pomoci vyřešit kritické
situace vlastními silami a bez stresu.
V případě nouze vám doporučujeme
zavolat na bezplatné telefonní číslo
uvedené v záruční knížce.
Rovněž je možné zavolat na národní
nebo mezinárodní univerzální telefonní
číslo, kde vám pomohou vyhledat
nejbližšího prodejce.VÝSTRAŽNÁ SVĚTLA.........132
VÝMĚNA ŽÁROVKY..........133
VÝMĚNA POJISTEK..........141
SADA NA OPRAVU PNEUMATIK . .148
STARTOVÁNÍ POMOCÍ KABELŮ . .153
TAŽENÍ VOZIDLA............155
NOUZOVÉ TAŽENÍ...........157
131

VÝSTRAŽNÁ SVĚTLA
OVLADAČE
Světla se zapínají a vypínají stisknutím
tlačítka, které znázorňuje obr. 106.
Stisknete-li tlačítko výstražných světel,
začnou blikat všechny směrové
ukazatele. Současně budou blikat
indikátory výstražných světel
a
na přístrojovém panelu.
SYSTÉM SIGNALIZACE
NOUZOVÉHO ZASTAVENÍ
Systém se vypne, když systém zjistí, že
byl uvolněn brzdový pedál, nebo když
na základě snížené rychlosti vozidla
systém určí, že již nadále neexistuje
situace nouzového zastavení.
Pokud systém zjistí, že dochází
k takové situaci, všechny ukazatele
směru začnou rychle blikat a upozorňují
tak řidiče následujícího vozidla, že se
nacházíte v situaci náhlého brzdění.
Tento systém je navržen tak, aby
určoval, zda je brzdový pedál
sešlápnutý větší silou než při běžném
brzdění, například v situaci vyžadující
náhlé nouzové brzdění.
Pokud vozidlo zastavíte, když rychle
blikají všechny směrové ukazatele,
rychlé blikání se změní na normální
rychlost blikání.Systém signalizace nouzového
zastavení není funkční, pokud rychlost
vozidla klesne pod 60 km/h.
Při sešlápnutí brzdového pedálu během
jízdy na kluzké vozovce se může
aktivovat systém signalizace nouzového
zastavení a v takovém případě začnou
blikat všechny ukazatele změny směru
a jízdního pruhu.
10605031100-L12-001AB
132
V PŘÍPADĚ NOUZE

VÝMĚNA ŽÁROVKY
OBECNÉ POKYNY
161) 162) 163) 164)
30) 31)
Před výměnou žárovky zkontrolujte,
zda nejsou zoxidované kontakty;
spálené žárovky zaměňte za nové
stejného typu a výkonu;
po výměně žárovky ve světlometu
vždy zkontrolujte jeho vyrovnání;
potřebujete-li vyměnit žárovku,
kontaktujte autorizovaný servis Abarth;
pro likvidaci staré žárovky použijte
ochranný kryt a krabičku od nové
žárovky; starou žárovku uchovávejte
mimo dosah dětí;
pokud světlo nesvítí, před výměnou
žárovky zkontrolujte odpovídající
pojistku. Umístění pojistek je uvedeno
v odstavci „Činnost při spálení pojistky“
v této kapitole.
UPOZORNĚNÍ Při snímání krytu světla
nebo jednotky světlometu používejte
plochý šroubovák a dbejte, aby se
šroubovák nedostal do styku s vnitřním
vývodem. Pokud se šroubovák dotkne
vývodu, může dojít ke zkratu.
UPOZORNĚNÍ Za studeného nebo
vlhkého počasí, po silném dešti nebo
mytí se může povrch světlometů nebo
zadních světel zamlžit a/nebo se
na vnitřní straně mohou kondenzací
vytvořit kapky. Jedná se o přirozený jev
vznikající z důvodu rozdílu teploty a
vlhkosti mezi vnitřním a vnějším
povrchem skla. Nejedná se o poruchu a
tento stav nijak nenarušuje normální
provoz světel. Zamlžení rychle zmizí
po rozsvícení světel, a to od středu
rozptylovacího stínítka postupně
směrem k okrajům.
133

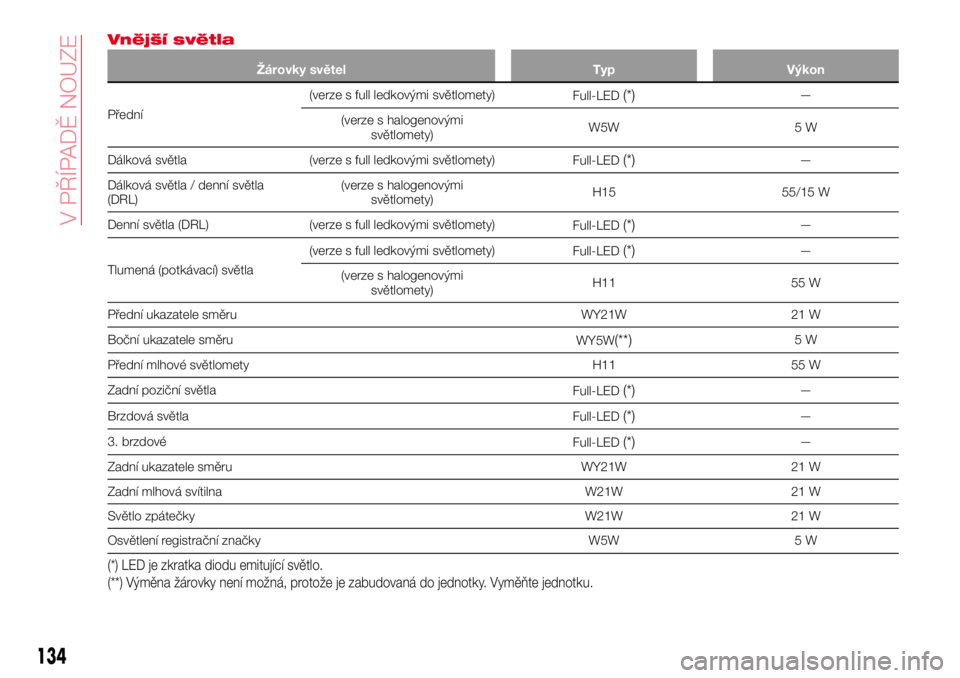

Vnější světla
Žárovky světel Typ Výkon
Přední(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)W5W 5 W
Dálková světla (verze s full ledkovými světlomety)
Full-LED
(*)—
Dálková světla / denní světla
(DRL)(verze s halogenovými
světlomety)H15 55/15 W
Denní světla (DRL) (verze s full ledkovými světlomety)
Full-LED
(*)—
Tlumená (potkávací) světla(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)H11 55 W
Přední ukazatele směru WY21W 21 W
Boční ukazatele směru
WY5W
(**)5W
Přední mlhové světlomety H11 55 W
Zadní poziční světla
Full-LED
(*)—
Brzdová světla
Full-LED
(*)—
3. brzdové
Full-LED
(*)—
Zadní ukazatele směru WY21W 21 W
Zadní mlhová svítilna W21W 21 W
Světlo zpátečky W21W 21 W
Osvětlení registrační značky W5W 5 W
(*) LED je zkratka diodu emitující světlo.
(**) Výměna žárovky není možná, protože je zabudovaná do jednotky. Vyměňte jednotku.
134
V PŘÍPADĚ NOUZE

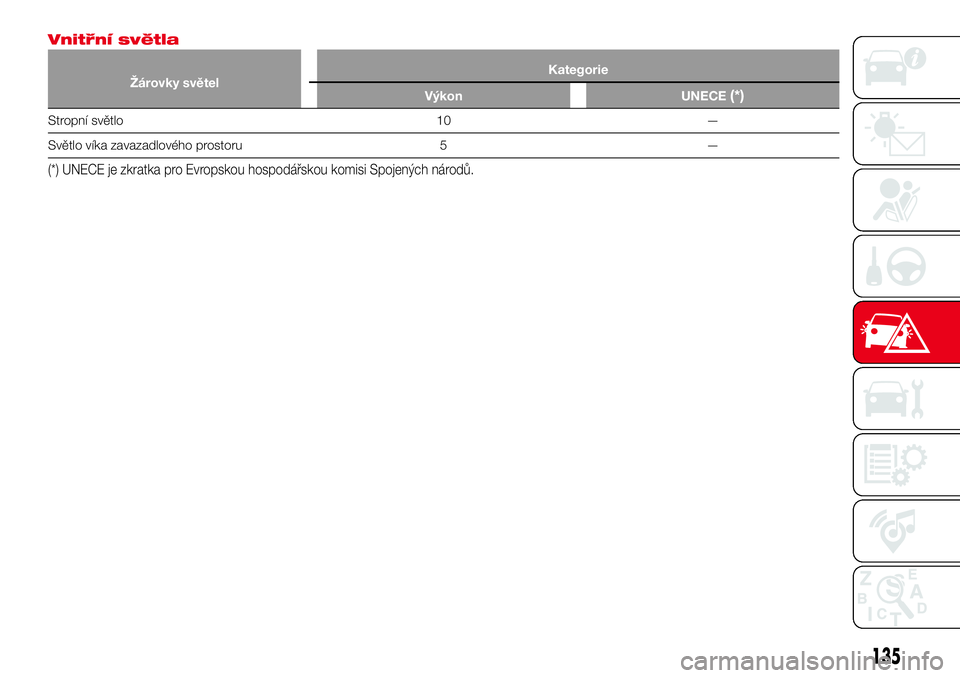

Vnitřní světla
Žárovky světelKategorie
Výkon UNECE(*)
Stropní světlo 10 —
Světlo víka zavazadlového prostoru 5 —
(*) UNECE je zkratka pro Evropskou hospodářskou komisi Spojených národů.
135

VÝMĚNA ŽÁROVEK
VNĚJŠÍHO OSVĚTLENÍ
Přední světlomety (tlumená světla)
(verze s halogenovými světlomety)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
demontujte upevňovací prvky 1
obr. 107 na sedmi místech a částečně
posuňte dozadu chránič 2;
otočte krytem doleva a demontujte
ho (evropské dálkové světlomety)
(obr. 108 3 = dálkové světlomety/4=
potkávací světlomety), odpojte
z jednotky konektor zatlačením na
úchyt na konektoru prstem a vytažením
konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.Přední světlomety (dálková světla)
s denními světly
(LED verze)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
demontujte upevňovací prvky 1
obr. 107 na sedmi místech a částečně
posuňte dozadu chránič 2;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
otočte krytem proti směru
hodinových ručiček a demontujte ho
(evropská dálková světla) (1 obr. 109 2
= poziční světlo/3=denní světlo),
odpojte z jednotky konektor stisknutím
poutka na konektoru prstem a
vytažením konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
10708020499-000-003AB
10808020499-000-002AB
136
V PŘÍPADĚ NOUZE

Přední ukazatele směru
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva.
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
demontujte upevňovací prvky na pěti
místech obr. 110 a částečně posuňte
dozadu chránič;
odpojte konektor od jednotky
stisknutím poutka na konektoru prstem
a zatažením konektoru směrem
dozadu;
otáčejte sestavou patice 1 a žárovky,
viz obr. 111, proti směru hodinových
ručiček a vyjměte ji;
odpojte žárovku 2 od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.Mlhová světla
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
demontujte upevňovací prvky na pěti
místech a částečně posuňte dozadu
chránič;
odpojte konektor od jednotky
stisknutím poutka na konektoru prstem
a zatažením konektoru směrem
dozadu;
otáčejte sestavou patice 1, viz
obr. 112, a žárovky proti směru
hodinových ručiček a vyjměte žárovku
2;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB
137

Brzdová světla / koncová světla
Pokud je nutné provést výměnu,
obraťte se na autorizovaný servis
Abarth.
Boční ukazatele směru
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
demontujte upevňovací prvky na pěti
místech 1 obr. 113 a částečně posuňte
dozadu chránič;
odpojte konektor od žárovky
stisknutím poutka na konektoru prstem
a vytažením konektoru;
demontujte jednotku 2
obr. 114 stisknutím poutka prstem a
vytažením jednotky směrem dopředu
pro zmáčknutí vnitřní západky 3
obr. 115, pak vytáhněte svazek směrem
ven;
zvedněte zařízení 4, vyjměte blok a
nainstalujte novou jednotky bočních
ukazatelů obrácením postupu
demontáže.
11207031501-208-001AB11308020499-000-011AB11407031501-210-001AB
11507031501-211-001AB
138
V PŘÍPADĚ NOUZE
