Abarth 124 Spider 2017 Návod k použití a údržbě (in Czech)

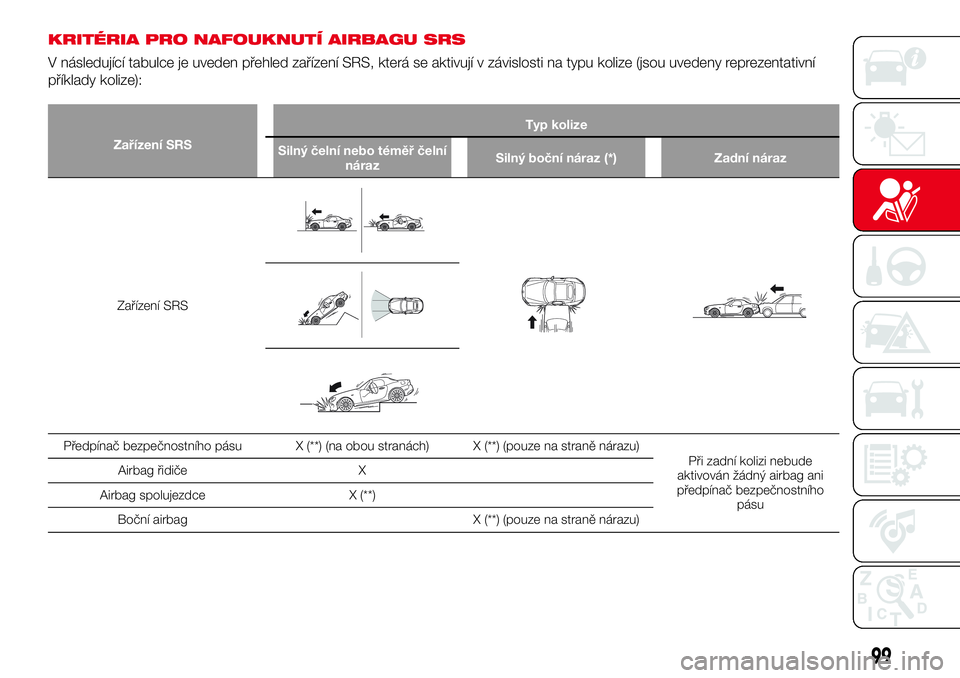

KRITÉRIA PRO NAFOUKNUTÍ AIRBAGU SRS
V následující tabulce je uveden přehled zařízení SRS, která se aktivují v závislosti na typu kolize (jsou uvedeny reprezentativní
příklady kolize):
Zařízení SRSTyp kolize
Silný čelní nebo téměř čelní
nárazSilný boční náraz (*) Zadní náraz
Zařízení SRS
Předpínač bezpečnostního pásu X (**) (na obou stranách) X (**) (pouze na straně nárazu)
Při zadní kolizi nebude
aktivován žádný airbag ani
předpínač bezpečnostního
pásu Airbag řidiče X
Airbag spolujezdce X (**)
Boční airbag X (**) (pouze na straně nárazu)
99

UPOZORNĚNÍ Při čelním nárazu mimo osu vozidla se mohou aktivovat všechny airbagy a předpínače v závislosti na směru,
úhlu a intenzitě nárazu.
100
BEZPEČNOST
X: airbag SRS je navržen tak, aby se aktivoval v případě kolize.
(*) Při bočním nárazu se aktivují předpínače bezpečnostních pásů a boční airbagy (pouze na straně, kde došlo ke kolizi).
(**) Přední a boční airbag spolujezdce a předpínač bezpečnostního pásu jsou navrženy tak, aby se aktivovaly v případě, že
senzor klasifikačního systému obsazenosti sedadla spolujezdce detekuje osobu sedící na sedadle spolujezdce.

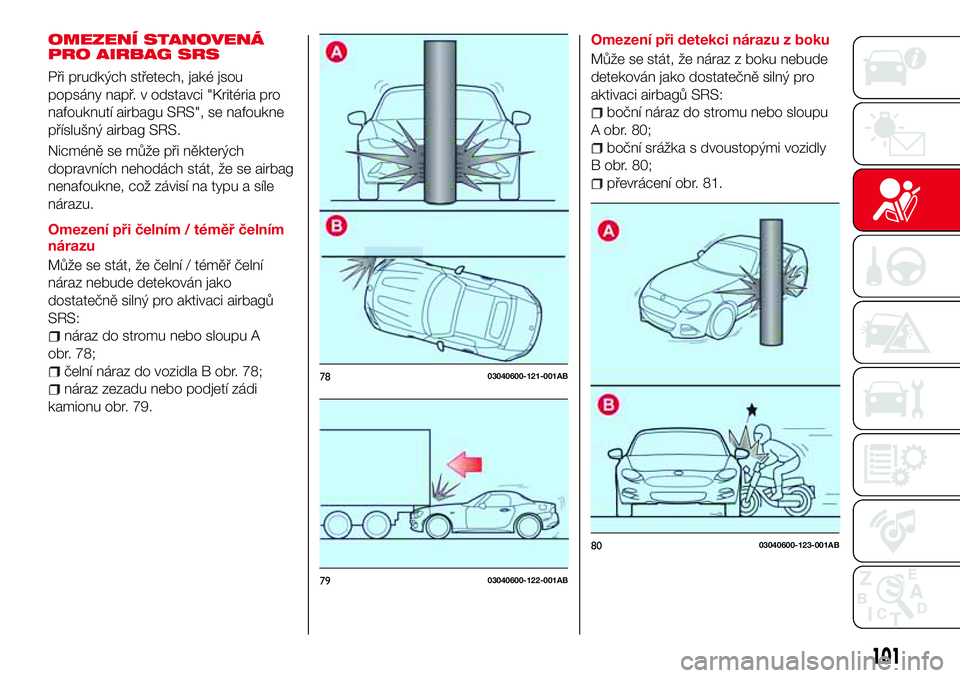

OMEZENÍ STANOVENÁ
PRO AIRBAG SRS
Při prudkých střetech, jaké jsou
popsány např. v odstavci "Kritéria pro
nafouknutí airbagu SRS", se nafoukne
příslušný airbag SRS.
Nicméně se může při některých
dopravních nehodách stát, že se airbag
nenafoukne, což závisí na typu a síle
nárazu.
Omezení při čelním / téměř čelním
nárazu
Může se stát, že čelní / téměř čelní
náraz nebude detekován jako
dostatečně silný pro aktivaci airbagů
SRS:
náraz do stromu nebo sloupu A
obr. 78;
čelní náraz do vozidla B obr. 78;
náraz zezadu nebo podjetí zádi
kamionu obr. 79.Omezení při detekci nárazu z boku
Může se stát, že náraz z boku nebude
detekován jako dostatečně silný pro
aktivaci airbagů SRS:
boční náraz do stromu nebo sloupu
A obr. 80;
boční srážka s dvoustopými vozidly
B obr. 80;
převrácení obr. 81.
7803040600-121-001AB
7903040600-122-001AB
8003040600-123-001AB
101

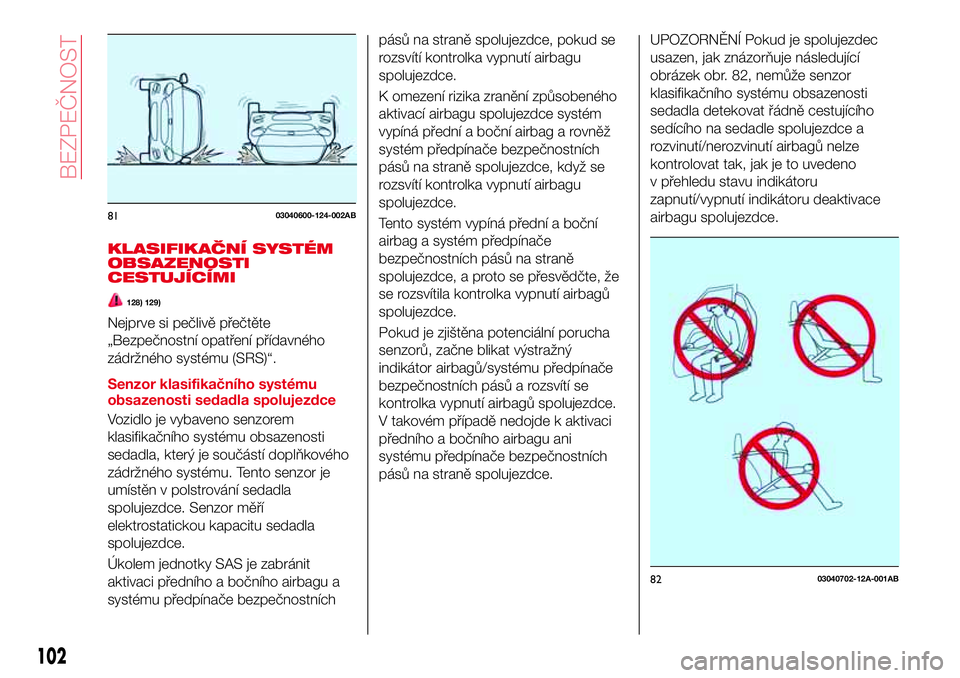

KLASIFIKAČNÍ SYSTÉM
OBSAZENOSTI
CESTUJÍCÍMI
128) 129)
Nejprve si pečlivě přečtěte
„Bezpečnostní opatření přídavného
zádržného systému (SRS)“.
Senzor klasifikačního systému
obsazenosti sedadla spolujezdce
Vozidlo je vybaveno senzorem
klasifikačního systému obsazenosti
sedadla, který je součástí doplňkového
zádržného systému. Tento senzor je
umístěn v polstrování sedadla
spolujezdce. Senzor měří
elektrostatickou kapacitu sedadla
spolujezdce.
Úkolem jednotky SAS je zabránit
aktivaci předního a bočního airbagu a
systému předpínače bezpečnostníchpásů na straně spolujezdce, pokud se
rozsvítí kontrolka vypnutí airbagu
spolujezdce.
K omezení rizika zranění způsobeného
aktivací airbagu spolujezdce systém
vypíná přední a boční airbag a rovněž
systém předpínače bezpečnostních
pásů na straně spolujezdce, když se
rozsvítí kontrolka vypnutí airbagu
spolujezdce.
Tento systém vypíná přední a boční
airbag a systém předpínače
bezpečnostních pásů na straně
spolujezdce, a proto se přesvědčte, že
se rozsvítila kontrolka vypnutí airbagů
spolujezdce.
Pokud je zjištěna potenciální porucha
senzorů, začne blikat výstražný
indikátor airbagů/systému předpínače
bezpečnostních pásů a rozsvítí se
kontrolka vypnutí airbagů spolujezdce.
V takovém případě nedojde k aktivaci
předního a bočního airbagu ani
systému předpínače bezpečnostních
pásů na straně spolujezdce.
UPOZORNĚNÍ Pokud je spolujezdec
usazen, jak znázorňuje následující
obrázek obr. 82, nemůže senzor
klasifikačního systému obsazenosti
sedadla detekovat řádně cestujícího
sedícího na sedadle spolujezdce a
rozvinutí/nerozvinutí airbagů nelze
kontrolovat tak, jak je to uvedeno
v přehledu stavu indikátoru
zapnutí/vypnutí indikátoru deaktivace
airbagu spolujezdce.
8103040600-124-002AB
8203040702-12A-001AB
102
BEZPEČNOST

Kontrolka indikující deaktivaci
airbagu spolucestujícího
Tyto kontrolky obr. 83 se rozsvítí jako
upozornění, že se při nehodě
nerozvinou přední a boční airbag
na straně spolujezdce a neaktivuje se
předpínač bezpečnostního pásu.
22) 23)
PoznámkaSystém vyžaduje přibližně 10 sekund
k zapnutí nebo vypnutí předního a
bočního airbagu a systému předpínače
bezpečnostního pásu na straně
spolujezdce.
Kontrolka vypnutí airbagu
spolujezdce se může opakovaně
rozsvítit, pokud je na sedadlo umístěno
zavazadlo nebo jiné předměty nebo
dojde k náhlé změně vnitřní teploty
vozidla.
Kontrolka vypnutí airbagu
spolujezdce se může rozsvítit
na 10 sekund, pokud se změní
elektrostatická kapacita sedadla
spolujezdce.
Výstražná kontrolka airbagu/systému
předpínače bezpečnostního pásu se
může rozsvítit v případě silného nárazu
na sedadlo spolujezdce.
Pokud se kontrolka vypnutí airbagu
nerozsvítí po instalaci dětského
zádržného systému na sedadlo
spolujezdce, nejdříve dětský zádržný
systém přeinstalujte podle pokynů
v tomto návodu k obsluze. Jestliže se
kontrolka vypnutí airbagu spolujezdce
nerozsvítí ani poté, kontaktujte co
nejdříve autorizovaný servis Abarth.
Jestliže se kontrolka vypnutí airbagu
spolujezdce rozsvítí, když cestující sedí
přímo v sedadle spolujezdce,
požádejte, aby upravil svoji polohu
s nohama na podlaze a aby si znovu
zapnul bezpečnostní pás. Zůstane-li
kontrolka vypnutí airbagu spolujezdce i
nadále svítit, posuňte sedadlo
spolujezdce co nejdále dozadu.
Kontaktujte co nejdříve autorizovaný
servis Abarth.
8306070400-121-001AB
103

Přehled stavů světelného indikátoru vypnutí airbagu spolujezdce
Pokud senzor klasifikačního systému obsazenosti sedadla spolujezdce funguje normálně, při sepnutí zapalování na ON se
stavová kontrolka rozsvítí . Kontrolka zhasne za několik sekund. Kontrolka se rozsvítí či zhasne za následujících podmínek:
Stav zjištěný klasifikačním
systémem obsazenosti
sedadla spolujezdceKontrolka indikující deaktivaci
airbagu spolucestujícíhoPřední a boční airbag
spolujezdceSystém předpínání
bezpečnostních pásů
Prázdné (Neobsazeno)Deaktivováno Deaktivováno
V dětském zádržném systému je
usazeno dítě (*)
Deaktivováno Deaktivováno
Dospělý (**)
(***)Připraveno Připraveno
(*) Senzor klasifikačního systému obsazenosti sedadla spolujezdce nemusí zjistit dítě usazené v sedadle, v dětském zádržném
systému nebo dětské sedačce v závislosti na jeho hmotnosti a způsobu sezení.
(**) Pokud na sedadle spolujezdce sedí menší dospělá osoba, senzory mohou tuto osobu na základě jejích fyzických parametrů
identifikovat jako dítě.
(***) Za krátkou dobu zhasne.
Pokud se oba indikátory vypnutí airbagu na straně spolujezdce nerozsvítí na stanovenou dobu při zapnutí zapalování, nebo se
nerozsvítí, jak je uvedeno v přehledu stavu zapnutí/vypnutí indikátoru deaktivace airbagu spolujezdce, nenechejte žádnou
osobu usednout do sedadla spolujezdce a co nejdříve kontaktujte autorizovaný servis Abarth. Systém nemusí v případě nehody
pracovat správně.
104
BEZPEČNOST

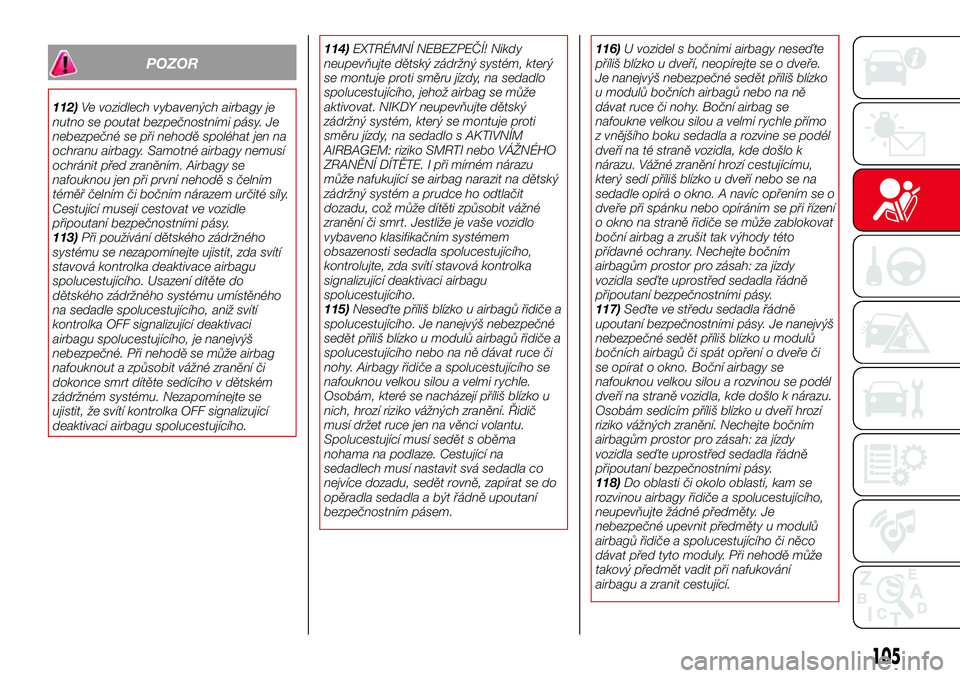

POZOR
112)Ve vozidlech vybavených airbagy je
nutno se poutat bezpečnostními pásy. Je
nebezpečné se při nehodě spoléhat jen na
ochranu airbagy. Samotné airbagy nemusí
ochránit před zraněním. Airbagy se
nafouknou jen při první nehodě s čelním
téměř čelním či bočním nárazem určité síly.
Cestující musejí cestovat ve vozidle
připoutaní bezpečnostními pásy.
113)Při používání dětského zádržného
systému se nezapomínejte ujistit, zda svítí
stavová kontrolka deaktivace airbagu
spolucestujícího. Usazení dítěte do
dětského zádržného systému umístěného
na sedadle spolucestujícího, aniž svítí
kontrolka OFF signalizující deaktivaci
airbagu spolucestujícího, je nanejvýš
nebezpečné. Při nehodě se může airbag
nafouknout a způsobit vážné zranění či
dokonce smrt dítěte sedícího v dětském
zádržném systému. Nezapomínejte se
ujistit, že svítí kontrolka OFF signalizující
deaktivaci airbagu spolucestujícího.114)EXTRÉMNÍ NEBEZPEČÍ! Nikdy
neupevňujte dětský zádržný systém, který
se montuje proti směru jízdy, na sedadlo
spolucestujícího, jehož airbag se může
aktivovat. NIKDY neupevňujte dětský
zádržný systém, který se montuje proti
směru jízdy, na sedadlo s AKTIVNÍM
AIRBAGEM: riziko SMRTI nebo VÁŽNÉHO
ZRANĚNÍ DÍTĚTE. I při mírném nárazu
může nafukující se airbag narazit na dětský
zádržný systém a prudce ho odtlačit
dozadu, což může dítěti způsobit vážné
zranění či smrt. Jestliže je vaše vozidlo
vybaveno klasifikačním systémem
obsazenosti sedadla spolucestujícího,
kontrolujte, zda svítí stavová kontrolka
signalizující deaktivaci airbagu
spolucestujícího.
115)Neseďte příliš blízko u airbagů řidiče a
spolucestujícího. Je nanejvýš nebezpečné
sedět příliš blízko u modulů airbagů řidiče a
spolucestujícího nebo na ně dávat ruce či
nohy. Airbagy řidiče a spolucestujícího se
nafouknou velkou silou a velmi rychle.
Osobám, které se nacházejí příliš blízko u
nich, hrozí riziko vážných zranění. Řidič
musí držet ruce jen na věnci volantu.
Spolucestující musí sedět s oběma
nohama na podlaze. Cestující na
sedadlech musí nastavit svá sedadla co
nejvíce dozadu, sedět rovně, zapírat se do
opěradla sedadla a být řádně upoutaní
bezpečnostním pásem.116)U vozidel s bočními airbagy neseďte
příliš blízko u dveří, neopírejte se o dveře.
Je nanejvýš nebezpečné sedět příliš blízko
u modulů bočních airbagů nebo na ně
dávat ruce či nohy. Boční airbag se
nafoukne velkou silou a velmi rychle přímo
z vnějšího boku sedadla a rozvine se podél
dveří na té straně vozidla, kde došlo k
nárazu. Vážné zranění hrozí cestujícímu,
který sedí příliš blízko u dveří nebo se na
sedadle opírá o okno. A navíc opřením se o
dveře při spánku nebo opíráním se při řízení
o okno na straně řidiče se může zablokovat
boční airbag a zrušit tak výhody této
přídavné ochrany. Nechejte bočním
airbagům prostor pro zásah: za jízdy
vozidla seďte uprostřed sedadla řádně
připoutaní bezpečnostními pásy.
117)Seďte ve středu sedadla řádně
upoutaní bezpečnostními pásy. Je nanejvýš
nebezpečné sedět příliš blízko u modulů
bočních airbagů či spát opření o dveře či
se opírat o okno. Boční airbagy se
nafouknou velkou silou a rozvinou se podél
dveří na straně vozidla, kde došlo k nárazu.
Osobám sedícím příliš blízko u dveří hrozí
riziko vážných zranění. Nechejte bočním
airbagům prostor pro zásah: za jízdy
vozidla seďte uprostřed sedadla řádně
připoutaní bezpečnostními pásy.
118)Do oblasti či okolo oblasti, kam se
rozvinou airbagy řidiče a spolucestujícího,
neupevňujte žádné předměty. Je
nebezpečné upevnit předměty u modulů
airbagů řidiče a spolucestujícího či něco
dávat před tyto moduly. Při nehodě může
takový předmět vadit při nafukování
airbagu a zranit cestující.
105

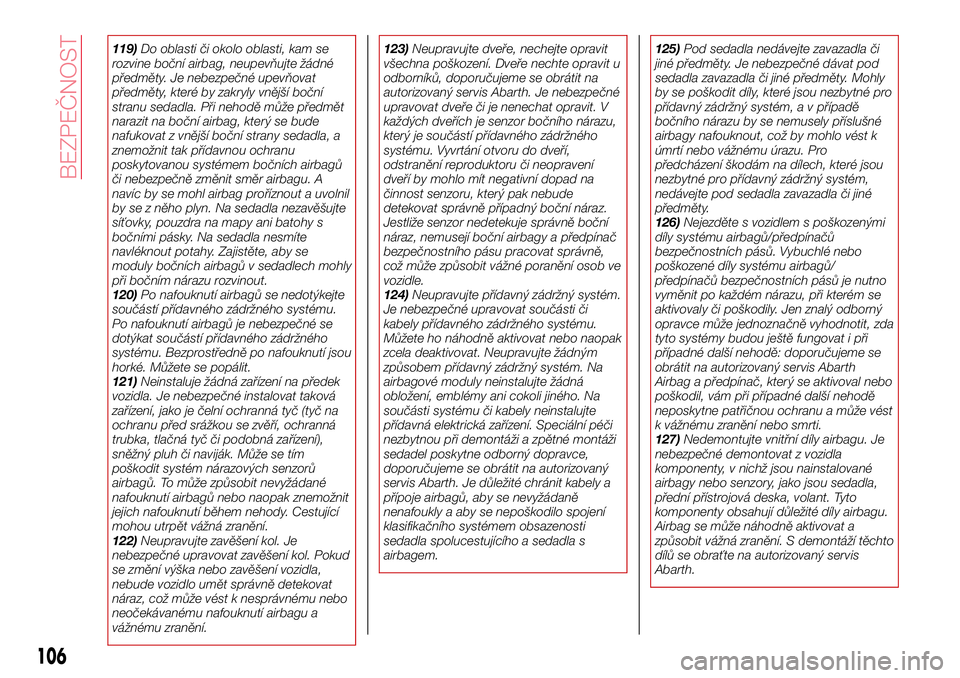

119)Do oblasti či okolo oblasti, kam se
rozvine boční airbag, neupevňujte žádné
předměty. Je nebezpečné upevňovat
předměty, které by zakryly vnější boční
stranu sedadla. Při nehodě může předmět
narazit na boční airbag, který se bude
nafukovat z vnější boční strany sedadla, a
znemožnit tak přídavnou ochranu
poskytovanou systémem bočních airbagů
či nebezpečně změnit směr airbagu. A
navíc by se mohl airbag proříznout a uvolnil
by se z něho plyn. Na sedadla nezavěšujte
síťovky, pouzdra na mapy ani batohy s
bočními pásky. Na sedadla nesmíte
navléknout potahy. Zajistěte, aby se
moduly bočních airbagů v sedadlech mohly
při bočním nárazu rozvinout.
120)Po nafouknutí airbagů se nedotýkejte
součástí přídavného zádržného systému.
Po nafouknutí airbagů je nebezpečné se
dotýkat součástí přídavného zádržného
systému. Bezprostředně po nafouknutí jsou
horké. Můžete se popálit.
121)Neinstaluje žádná zařízení na předek
vozidla. Je nebezpečné instalovat taková
zařízení, jako je čelní ochranná tyč (tyč na
ochranu před srážkou se zvěří, ochranná
trubka, tlačná tyč či podobná zařízení),
sněžný pluh či naviják. Může se tím
poškodit systém nárazových senzorů
airbagů. To může způsobit nevyžádané
nafouknutí airbagů nebo naopak znemožnit
jejich nafouknutí během nehody. Cestující
mohou utrpět vážná zranění.
122)Neupravujte zavěšení kol. Je
nebezpečné upravovat zavěšení kol. Pokud
se změní výška nebo zavěšení vozidla,
nebude vozidlo umět správně detekovat
náraz, což může vést k nesprávnému nebo
neočekávanému nafouknutí airbagu a
vážnému zranění.123)Neupravujte dveře, nechejte opravit
všechna poškození. Dveře nechte opravit u
odborníků, doporučujeme se obrátit na
autorizovaný servis Abarth. Je nebezpečné
upravovat dveře či je nenechat opravit. V
každých dveřích je senzor bočního nárazu,
který je součástí přídavného zádržného
systému. Vyvrtání otvoru do dveří,
odstranění reproduktoru či neopravení
dveří by mohlo mít negativní dopad na
činnost senzoru, který pak nebude
detekovat správně případný boční náraz.
Jestliže senzor nedetekuje správně boční
náraz, nemusejí boční airbagy a předpínač
bezpečnostního pásu pracovat správně,
což může způsobit vážné poranění osob ve
vozidle.
124)Neupravujte přídavný zádržný systém.
Je nebezpečné upravovat součásti či
kabely přídavného zádržného systému.
Můžete ho náhodně aktivovat nebo naopak
zcela deaktivovat. Neupravujte žádným
způsobem přídavný zádržný systém. Na
airbagové moduly neinstalujte žádná
obložení, emblémy ani cokoli jiného. Na
součásti systému či kabely neinstalujte
přídavná elektrická zařízení. Speciální péči
nezbytnou při demontáži a zpětné montáži
sedadel poskytne odborný dopravce,
doporučujeme se obrátit na autorizovaný
servis Abarth. Je důležité chránit kabely a
přípoje airbagů, aby se nevyžádaně
nenafoukly a aby se nepoškodilo spojení
klasifikačního systémem obsazenosti
sedadla spolucestujícího a sedadla s
airbagem.125)Pod sedadla nedávejte zavazadla či
jiné předměty. Je nebezpečné dávat pod
sedadla zavazadla či jiné předměty. Mohly
by se poškodit díly, které jsou nezbytné pro
přídavný zádržný systém, a v případě
bočního nárazu by se nemusely příslušné
airbagy nafouknout, což by mohlo vést k
úmrtí nebo vážnému úrazu. Pro
předcházení škodám na dílech, které jsou
nezbytné pro přídavný zádržný systém,
nedávejte pod sedadla zavazadla či jiné
předměty.
126)Nejezděte s vozidlem s poškozenými
díly systému airbagů/předpínačů
bezpečnostních pásů. Vybuchlé nebo
poškozené díly systému airbagů/
předpínačů bezpečnostních pásů je nutno
vyměnit po každém nárazu, při kterém se
aktivovaly či poškodily. Jen znalý odborný
opravce může jednoznačně vyhodnotit, zda
tyto systémy budou ještě fungovat i při
případné další nehodě: doporučujeme se
obrátit na autorizovaný servis Abarth
Airbag a předpínač, který se aktivoval nebo
poškodil, vám při případné další nehodě
neposkytne patřičnou ochranu a může vést
k vážnému zranění nebo smrti.
127)Nedemontujte vnitřní díly airbagu. Je
nebezpečné demontovat z vozidla
komponenty, v nichž jsou nainstalované
airbagy nebo senzory, jako jsou sedadla,
přední přístrojová deska, volant. Tyto
komponenty obsahují důležité díly airbagu.
Airbag se může náhodně aktivovat a
způsobit vážná zranění. S demontáží těchto
dílů se obraťte na autorizovaný servis
Abarth.
106
BEZPEČNOST

128)Nedovolte osobě na sedadle
spolucestujícího sedět tak, aby senzor
klasifikačního systému obsazenosti nemohl
správně vyhodnotit její přítomnost. Je
nebezpečné sedět na sedadle
spolucestujícího sedět tak, aby senzor
klasifikačního systému obsazenosti nemohl
správně vyhodnotit, zda je obsazené či ne.
Jestliže senzor klasifikačního systému
obsazenosti sedadla nemůže detekovat
cestujícího řádně sedícího na sedadle
spolucestujícího, může se stát, že systém
čelních a bočních airbagů spolucestujícího
nezasáhne (nerozvine se) nebo zasáhne
(rozvine se) nevyžádaně. Cestující pak
nebude mít přídavnou ochranu airbagy
nebo nevyžádaný zásah (rozvinutí) airbagů
může způsobit vážné zranění či smrt.129)Za následujících stavů nemůže senzor
klasifikačního systému obsazenosti sedadla
řádně detekovat cestujícího na sedadle
spolucestujícího a rozvinutí/nerozvinutí
airbagů nelze kontrolovat tak, jak je
uvedeno v přehledu stavů on/off stavové
kontrolky deaktivace airbagu
spolucestujícího. Například: zavazadlo nebo
jiné předměty umístěné pod sedadlem
spolucestujícího či mezi tímto sedadlem a
sedadlem řidiče tlačí spodek sedadlem
spolucestujícího nahoru. / Na sedadle
spolucestujícího nebo mezi zády
spolucestujícího a opěradlem je umístěn
nějaký předmět, například polštářek. /
Sedadlo spolucestujícího je opatřeno
potahem. / Na sedadle, na kterém je
dětský zádržný systém, v němž se nachází
dítě, je umístěno i zavazadlo či jiné
předměty. / Čistění sedadla. / Na sedadle
jsou vylité tekutiny. / Sedadlo
spolucestujícího je posunuté dozadu a tlačí
na zavazadlo či jiné předměty umístěné za
ním. / Mezi sedadlem spolucestujícího a
řidiče je umístěno zavazadlo či jiné
předměty. / Na sedadle spolucestujícího se
nachází nějaké elektrické zařízení. Jestliže
se rozsvítí stavová kontrolka OFF
deaktivace airbagu spolucestujícího,
znamená to, že přední a boční airbagy
spolucestujícího a systémy předpínačů
bezpečnostních pásů nejsou aktivní.UPOZORNĚNÍ
22)K zajištění řádného rozvinutí předního
airbagu a vyloučení škod na senzoru
umístěném v polstrování sedadla
na sedadlo nepokládejte ostré předměty
nebo těžká zavazadla. Zamezte rozlití
jakýchkoli kapalin na sedadla nebo pod ně.
23)Mají-li senzory pracovat správně,
musíte sedadla nastavit co nejvíce dozadu,
sedět rovně, zapírat se do opěradla
sedadla a být řádně upoutáni
bezpečnostním pásem. Pokud na sedadlo
spolucestujícího umístíte dítě, řádně
zabezpečte dětský zádržný systém a
posuňte sedadlo spolucestujícího co
nejvíce dozadu v rámci polohy, do které
může být dětský zádržný systém
namontován.
107

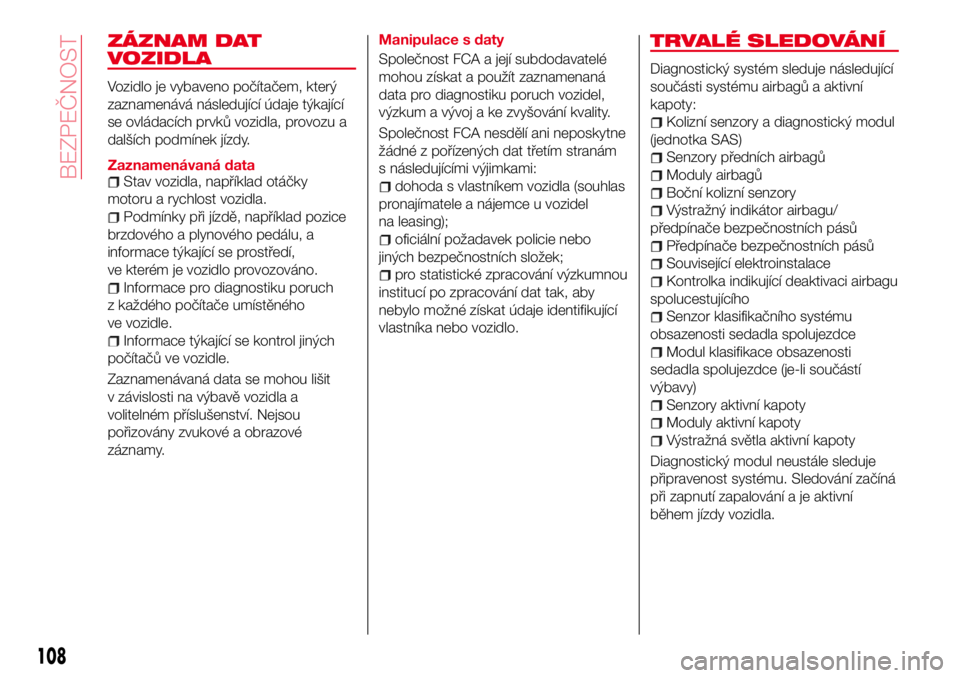

ZÁZNAM DAT
VOZIDLA
Vozidlo je vybaveno počítačem, který
zaznamenává následující údaje týkající
se ovládacích prvků vozidla, provozu a
dalších podmínek jízdy.
Zaznamenávaná data
Stav vozidla, například otáčky
motoru a rychlost vozidla.
Podmínky při jízdě, například pozice
brzdového a plynového pedálu, a
informace týkající se prostředí,
ve kterém je vozidlo provozováno.
Informace pro diagnostiku poruch
z každého počítače umístěného
ve vozidle.
Informace týkající se kontrol jiných
počítačů ve vozidle.
Zaznamenávaná data se mohou lišit
v závislosti na výbavě vozidla a
volitelném příslušenství. Nejsou
pořizovány zvukové a obrazové
záznamy.Manipulace s daty
Společnost FCA a její subdodavatelé
mohou získat a použít zaznamenaná
data pro diagnostiku poruch vozidel,
výzkum a vývoj a ke zvyšování kvality.
Společnost FCA nesdělí ani neposkytne
žádné z pořízených dat třetím stranám
s následujícími výjimkami:
dohoda s vlastníkem vozidla (souhlas
pronajímatele a nájemce u vozidel
na leasing);
oficiální požadavek policie nebo
jiných bezpečnostních složek;
pro statistické zpracování výzkumnou
institucí po zpracování dat tak, aby
nebylo možné získat údaje identifikující
vlastníka nebo vozidlo.
TRVALÉ SLEDOVÁNÍ
Diagnostický systém sleduje následující
součásti systému airbagů a aktivní
kapoty:
Kolizní senzory a diagnostický modul
(jednotka SAS)
Senzory předních airbagů
Moduly airbagů
Boční kolizní senzory
Výstražný indikátor airbagu/
předpínače bezpečnostních pásů
Předpínače bezpečnostních pásů
Související elektroinstalace
Kontrolka indikující deaktivaci airbagu
spolucestujícího
Senzor klasifikačního systému
obsazenosti sedadla spolujezdce
Modul klasifikace obsazenosti
sedadla spolujezdce (je-li součástí
výbavy)
Senzory aktivní kapoty
Moduly aktivní kapoty
Výstražná světla aktivní kapoty
Diagnostický modul neustále sleduje
připravenost systému. Sledování začíná
při zapnutí zapalování a je aktivní
během jízdy vozidla.
108
BEZPEČNOST
