Abarth 124 Spider 2018 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: ABARTH, Model Year: 2018, Model line: 124 Spider, Model: Abarth 124 Spider 2018Pages: 248, PDF Size: 4 MB
Page 41 of 248

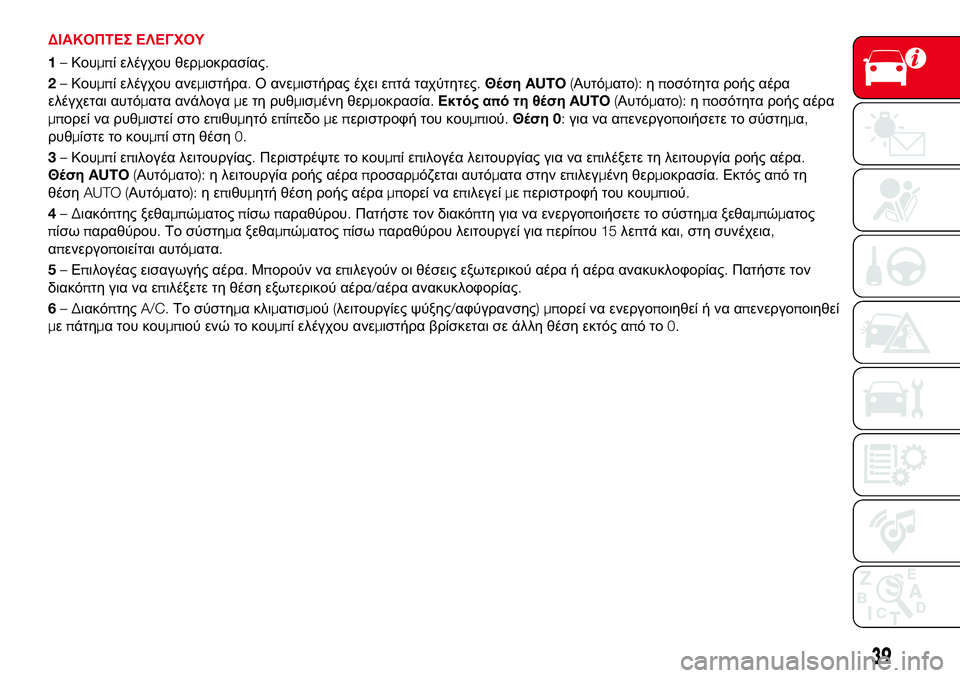

ΔΙΑΚΟΠΤΕΣ ΕΛΕΓΧΟΥ
1–Κουμπί ελέγχου θερμοκρασίας.
2–Κουμπί ελέγχου ανεμιστήρα.Ο ανεμιστήρας έχει επτά ταχύτητες.ΘέσηAUTO(Αυτόματο):ηποσότητα ροής αέρα
ελέγχεται αυτόματα ανάλογαμετηρυθμισμένη θερμοκρασία.Εκτός από τη θέσηAUTO(Αυτόματο):ηποσότητα ροής αέρα
μπορεί να ρυθμιστεί στο επιθυμητό επίπεδομεπεριστροφή του κουμπιού.Θέση0:για να απενεργοποιήσετε το σύστημα,
ρυθμίστε το κουμπί στη θέση0.
3–Κουμπίεπιλογέα λειτουργίας.Περιστρέψτε το κου
μπίεπιλογέα λειτουργίας για να επιλέξετε τη λειτουργία ροής αέρα.
ΘέσηAUTO(Αυτόματο):η λειτουργία ροής αέραπροσαρμόζεται αυτόματα στην επιλεγμένη θερμοκρασία.Εκτός απότη
θέσηAUTO (Αυτόματο):ηεπιθυμητή θέση ροής αέραμπορεί να επιλεγείμεπεριστροφή του κουμπιού.
4–Διακόπτης ξεθαμπώματοςπίσωπαραθύρου.Πατήστε τον διακόπτη για να ενεργοποιήσετε το σύστημα ξεθαμπώματος
πίσωπαραθύρου.Το σύστημα ξεθαμπώματοςπίσωπαραθύρου λειτουργεί γιαπερίπου15λεπ
τά και,στη συνέχεια,
απενεργοποιείται αυτόματα.
5–Επιλογέας εισαγωγής αέρα.Μπορούν να επιλεγούν οι θέσεις εξωτερικού αέρα ή αέρα ανακυκλοφορίας.Πατήστε τον
διακόπτη για να επιλέξετε τη θέση εξωτερικού αέρα/αέρα ανακυκλοφορίας.
6–ΔιακόπτηςA/C.Το σύστημα κλιματισμού(λειτουργίες ψύξης/αφύγρανσης)μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί
μεπάτημα του κουμπιού ενώ το κουμπί ελέγχου ανεμιστήρα βρίσκεται σε άλλη θέση εκτός απότο0.
39
Page 42 of 248

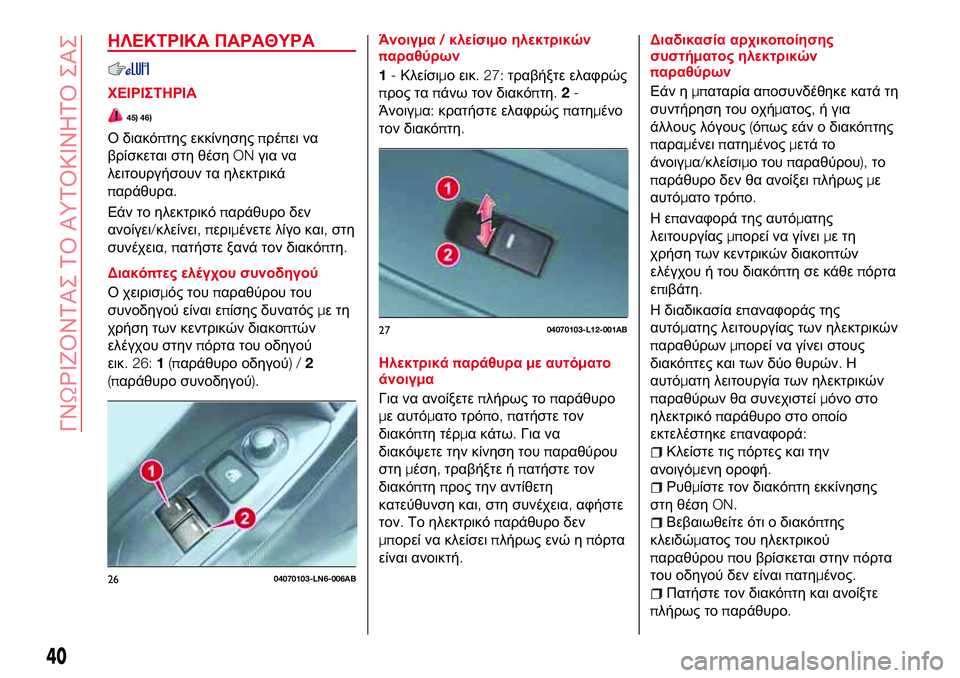

ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ
ΧΕΙΡΙΣΤΗΡΙΑ
45) 46)
Ο διακόπτης εκκίνησηςπρέπει να
βρίσκεται στη θέσηONγια να
λειτουργήσουν τα ηλεκτρικά
παράθυρα.
Εάν το ηλεκτρικόπαράθυρο δεν
ανοίγει/κλείνει,περιμένετε λίγο και,στη
συνέχεια,πατήστε ξανά τον διακόπτη.
Διακόπτες ελέγχου συνοδηγού
Ο χειρισμός τουπαραθύρου του
συνοδηγού είναι επίσης δυνατόςμετη
χρήση των κεντρικών διακοπτών
ελέγχου στηνπόρτα του οδηγού
εικ. 26:1(παράθυρο οδηγού)/2
(παράθυρο συνοδηγού).Άνοιγμα/κλείσιμο ηλεκτρικών
παραθύρων
1-Κλείσιμο εικ. 27:τραβήξτε ελαφρώς
προς ταπάνω τον διακόπτη.2-
Άνοιγμα:κρατήστε ελαφρώςπατημένο
τον διακόπτη.
Ηλεκτρικάπ
αράθυραμε αυτόματο
άνοιγμα
Για να ανοίξετεπλήρως τοπαράθυρο
με αυτόματο τρόπο,πατήστε τον
διακόπτη τέρμα κάτω.Για να
διακόψετε την κίνηση τουπαραθύρου
στημέση,τραβήξτε ήπατήστε τον
διακόπτηπρος την αντίθετη
κατεύθυνση και,στη συνέχεια,αφήστε
τον.Το ηλεκτρικόπαράθυρο δεν
μπορεί να κλείσειπλήρως ενώ ηπόρτα
είναι ανοικτή.Διαδικασία αρχικοποίησης
συστήματος ηλεκτρικών
παραθύρων
Εάν ημπαταρία αποσυνδέθηκε κατά τη
συντήρηση του οχήματος,ή για
άλλους λόγους(όπως εάν ο διακόπτης
παραμένειπατημένοςμετά το
άνοιγμα/
κλείσιμο τουπαραθύρου),το
παράθυρο δεν θα ανοίξειπλήρωςμε
αυτόματο τρόπο.
Ηεπαναφορά της αυτόματης
λειτουργίαςμπορεί να γίνειμετη
χρήση των κεντρικών διακοπτών
ελέγχου ή του διακόπτη σε κάθεπόρτα
επιβάτη.
Η διαδικασία επαναφοράς της
αυτόματης λειτουργίας των ηλεκτρικών
παραθύρωνμπορεί να γίνει στους
διακόπτες και των δύο θυρών.Η
αυτόματη λειτουργία των ηλεκτρικών
παραθύρων θα συνεχιστείμόνο στο
ηλεκτρικόπαράθυρο στο οποίο
εκτελέστηκε επαναφορά:
Κλείστε τιςπόρτες και την
ανοιγόμενη οροφή.
Ρυθμίστε τον διακόπτη εκκίνησης
στη θέσηON.
Βεβαιωθείτε ότι ο διακόπτης
κλειδώματος του ηλεκτρικού
παραθύρουπου βρίσκεται στηνπόρτα
του οδηγού δεν είναιπατημένος.
Πατήστε τον διακόπτη και ανοίξτε
πλήρως τοπαράθυρο.2604070103-LN6-006AB
2704070103-L12-001AB
40
ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΑΥΤΟΚΙΝΗΤΟ ΣΑΣ
Page 43 of 248

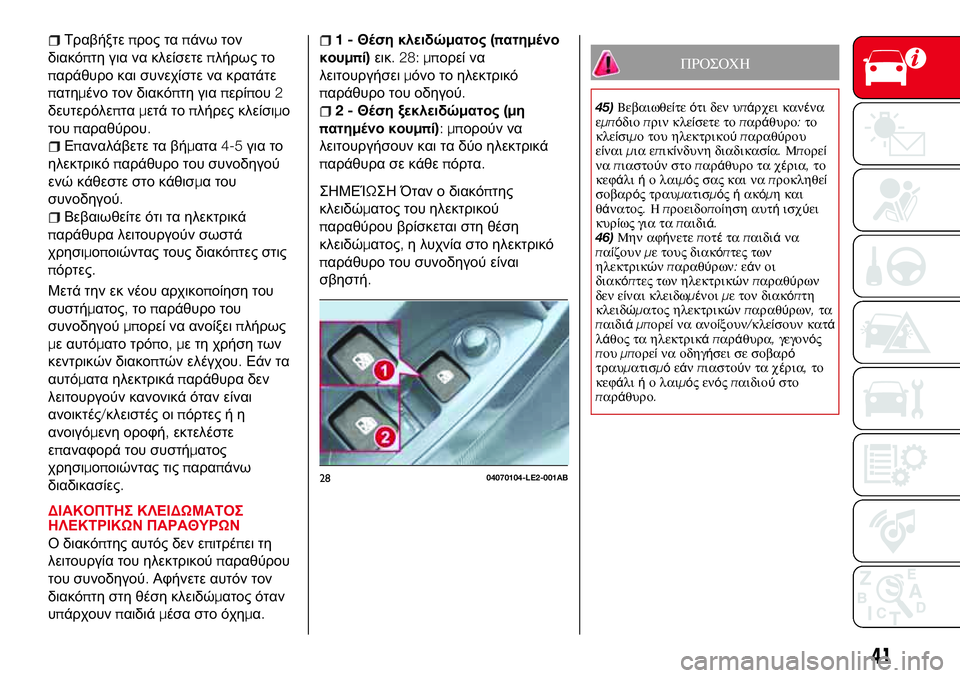

Τραβήξτεπρος ταπάνω τον
διακόπτη για να κλείσετεπλήρως το
παράθυρο και συνεχίστε να κρατάτε
πατημένο τον διακόπτη γιαπερίπου2
δευτερόλεπταμετά τοπλήρες κλείσιμο
τουπαραθύρου.
Επαναλάβετε τα βήματα4-5για το
ηλεκτρικόπαράθυρο του συνοδηγού
ενώ κάθεστε στο κάθισμα του
συνοδηγού.
Βεβαιωθείτε ότι τα ηλεκτρικά
παράθυρα λειτουργούν σωστά
χρησιμοποιώντας τους διακόπτες στις
πόρτες.
Μετά την εκ νέου αρχικοποίηση του
συστήματος,τοπαράθυρο του
συνοδηγούμπορεί να ανοίξειπλήρως
με αυτόματο τρόπο,με τη χρήση των
κεντρικών διακοπτών ελέγχου.Εάν τα
αυτόματα ηλεκτρικάπαράθυρα δεν
λειτουργούν κανονικά όταν είναι
ανοικτές/κλειστές οιπόρτες ή η
ανοιγόμενη οροφή,εκτελέστε
επαναφορά του συστήματος
χρησιμοποιώντας τιςπαραπάνω
διαδικασίες.
ΔΙΑΚΟΠΤΗΣ ΚΛΕΙΔΩΜΑΤΟΣ
ΗΛΕΚΤΡΙΚΩΝ ΠΑΡΑΘΥΡΩΝ
Ο διακόπτης αυτός δεν επιτρέπει τη
λειτουργία του ηλεκτρικούπαραθύρου
του συνοδηγού.Αφήνετε αυτόν τον
διακόπτη στη θέση κλειδώματος όταν
υπάρχουνπαιδιάμέσα στο όχημα.
1-Θέση κλειδώματος(πατημένο
κουμπί)εικ. 28: μπορεί να
λειτουργήσειμόνο το ηλεκτρικό
παράθυρο του οδηγού.
2-Θέση ξεκλειδώματος(μη
πατημένο κουμπί):μπορούν να
λειτουργήσουν και τα δύο ηλεκτρικά
παράθυρα σε κάθεπόρτα.
ΣΗΜΕΊΩΣΗ Όταν ο διακόπτης
κλειδώματος του ηλεκτρικού
παραθύρου βρίσκεται στη θέση
κλειδώματος,η λυχνία στο ηλεκτρικό
παράθυρο του συνοδηγού είναι
σβηστή.
ΠΡΟΣΟΧΗ
45)Βεβαιωθείτεότι δεν υπάρχει κανένα
εμπόδιοπριν κλείσετε τοπαράθυρο:το
κλείσιμο του ηλεκτρικούπαραθύρου
είναιμια επικίνδυνη διαδικασία.Μπορεί
ναπιαστούν στοπαράθυρο τα χέρια,το
κεφάλιήο λαιμός σας και ναπροκληθεί
σοβαρός τραυματισμόςήακόμη και
θάνατος.Ηπροειδοποίηση αυτήισχ
ύει
κυρίως για ταπαιδιά.
46)Μην αφήνετεποτέταπαιδιάνα
παίζουνμε τους διακόπτες των
ηλεκτρικώνπαραθύρων:εάνοι
διακόπτες των ηλεκτρικώνπαραθύρων
δεν είναι κλειδωμένοιμε τον διακόπτη
κλειδώματος ηλεκτρικώνπαραθύρων,τα
παιδιάμπορείνα ανοίξουν/κλείσουν κατά
λάθος τα ηλεκτρικάπαράθυρα,γεγονός
π
ουμπορείνα οδηγήσει σε σοβαρό
τραυματισμόεάνπιαστούνταχέρια,το
κεφάλιήο λαιμόςενόςπαιδιούστο
παράθυρο.
2804070104-LE2-001AB
41
Page 44 of 248

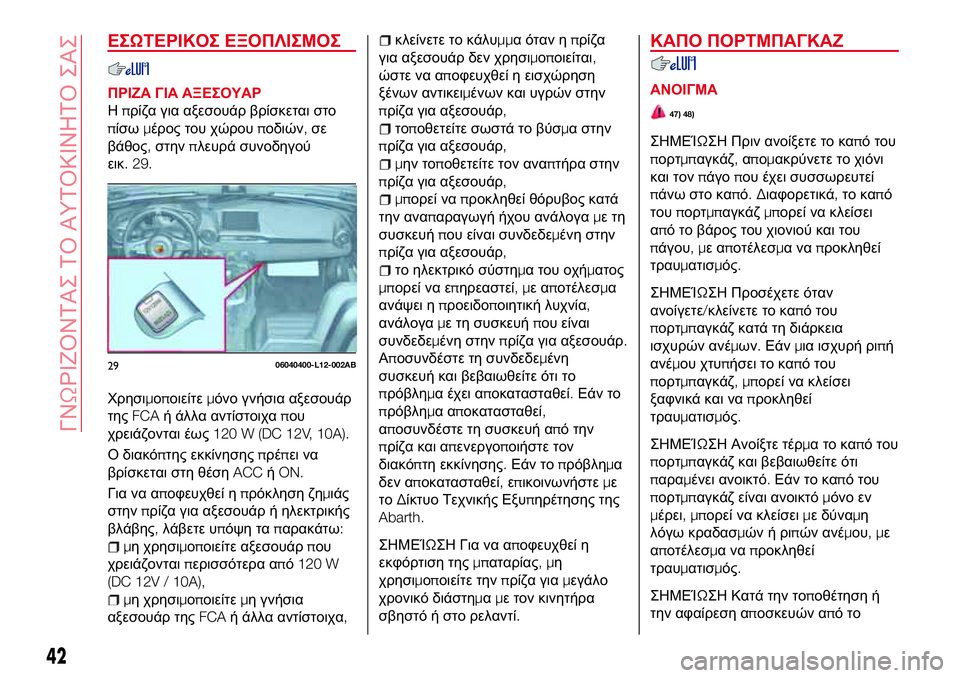

ΕΣΩΤΕΡΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ
ΠΡΙΖΑ ΓΙΑ ΑΞΕΣΟΥΑΡ
Ηπρίζα για αξεσουάρ βρίσκεται στο
πίσωμέρος του χώρουποδιών,σε
βάθος,στηνπλευρά συνοδηγού
εικ. 29.
Χρησιμοποιείτεμόνο γνήσια αξεσουάρ
τηςFCAή άλλα αντίστοιχαπου
χρειάζονται έως120 W (DC 12V, 10A).
Ο διακόπτης εκκίνησηςπρέπει να
βρίσκεται στη θέσηACCήON.
Για να αποφευχθεί ηπρόκληση ζημιάς
στηνπρίζα για αξεσουάρ ή ηλεκτρικής
βλάβης,λάβετε υπόψη ταπαρακάτω:
μη χρησιμοποιείτε αξεσουάρπου
χρειάζονταιπερισσότερα από120 W
(DC 12V / 10A),
μη χρησιμοποιείτεμη γνήσια
αξεσουάρ τηςFCAή άλλα αντίστοιχα,
κλείνετε το κάλυμμα όταν ηπρίζα
για αξεσουάρ δεν χρησιμοποιείται,
ώστε να αποφευχθεί η εισχώρηση
ξένων αντικειμένων και υγρών στην
πρίζα για αξεσουάρ,
τοποθετείτε σωστά το βύσμα στην
πρίζα για αξεσουάρ,
μην τοποθετείτε τον αναπτήρα στην
πρίζα για αξεσουάρ,
μπορεί ναπροκληθεί θόρυβος κατά
την αναπαραγωγή ήχου ανάλογαμετη
συσκευήπου είναι συνδεδεμένη στην
πρίζα για αξεσουάρ,
το ηλεκτρικό σύστημα του οχήματος
μπορεί να επηρεαστεί,μεαποτέλεσμα
ανάψει ηπροειδοποιητική λυχνία,
ανάλογαμε τη συσκευήπου είναι
συνδεδεμένη στηνπρίζα για αξεσουάρ.
Αποσυνδέστε τη συνδεδεμένη
συσκευή και βεβαιωθείτε ότι το
πρόβλημα έχει αποκατασταθεί.Εάν το
πρόβλημααποκατασταθεί,
αποσυνδέστε τη συσκευή από την
πρίζα και απενεργοποιήστε τον
διακόπτη εκκίνησης.Εάν τοπρόβλημα
δεν αποκατασταθεί,επικοινωνήστεμε
τοΔίκτυο Τεχνικής Εξυπηρέτησης της
Abarth.
ΣΗΜΕΊΩΣΗ Για να αποφευχθεί η
εκφόρτιση τηςμπαταρίας,μη
χρησιμοποιείτε τηνπρίζα γιαμεγάλο
χρονικό διάστημαμε τον κινητήρα
σβηστό ή στο ρελαντί.
ΚΑΠΟ ΠΟΡΤΜΠΑΓΚΑΖ
ΑΝΟΙΓΜΑ
47) 48)
ΣΗΜΕΊΩΣΗ Πριν ανοίξετε το καπό του
πορτμπαγκάζ,απομακρύνετε το χιόνι
και τονπάγοπου έχει συσσωρευτεί
πάνω στο καπό.Διαφορετικά,το καπό
τουπορτμπαγκάζμπορεί να κλείσει
από το βάρος του χιονιού και του
πάγου,μεαποτέλεσμαναπροκληθεί
τραυματισμός.
ΣΗΜΕΊΩΣΗ Προσέχετε όταν
ανοίγετε/κλείνετε το καπό του
πορτμπαγκάζ κατά τη διάρκεια
ισχυρών ανέμων.Εάνμια ισχυρή ριπή
ανέμου χτυπήσει το καπό του
πορτμπαγκάζ,μπορεί να κλείσει
ξαφνικά και ναπροκληθεί
τραυματισμός.
ΣΗΜΕΊΩ
ΣΗ Ανοίξτε τέρματοκαπό του
πορτμπαγκάζ και βεβαιωθείτε ότι
παραμένει ανοικτό.Εάν το καπό του
πορτμπαγκάζ είναι ανοικτόμόνο εν
μέρει,μπορεί να κλείσειμε δύναμη
λόγω κραδασμώνήριπών ανέμου,με
αποτέλεσμαναπροκληθεί
τραυματισμός.
ΣΗΜΕΊΩΣΗ Κατά την τοποθέτηση ή
την αφαίρεση αποσκευών απότο
2906040400-L12-002AB
42
ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΑΥΤΟΚΙΝΗΤΟ ΣΑΣ
Page 45 of 248

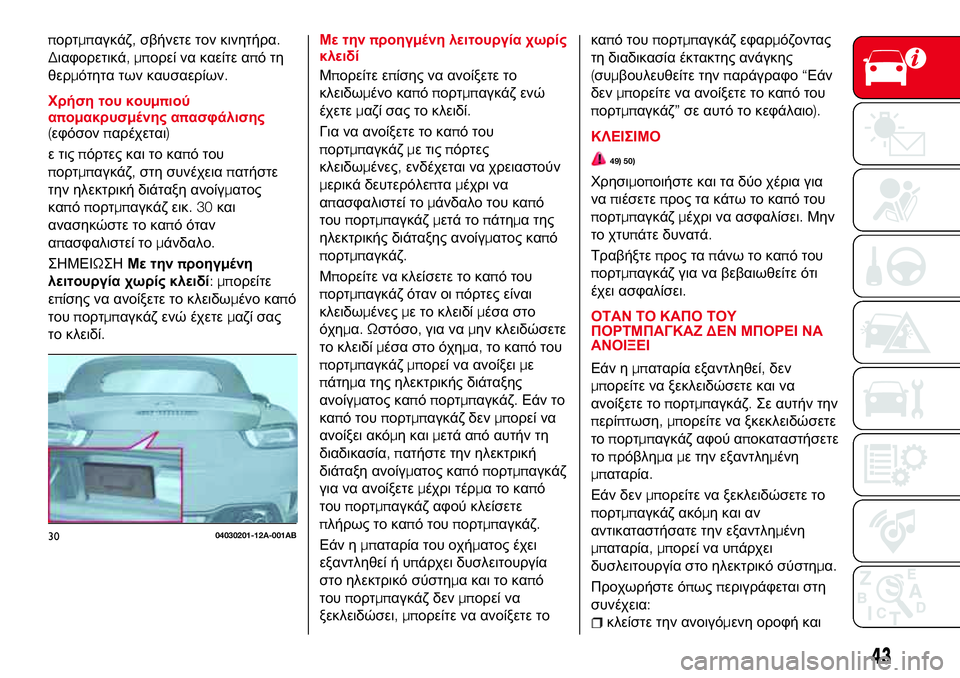

πορτμπαγκάζ,σβήνετε τον κινητήρα.
Διαφορετικά,μπορεί να καείτε απότη
θερμότητα των καυσαερίων.
Χρήση του κουμπιού
απομακρυσμένης απασφάλισης
(εφόσονπαρέχεται)
ε τιςπόρτες και το καπό του
πορτμπαγκάζ,στη συνέχειαπατήστε
την ηλεκτρική διάταξη ανοίγματος
καπόπορτμπαγκάζ εικ.30και
ανασηκώστε το καπό όταν
απασφαλιστεί τομάνδαλο.
ΣΗΜΕΙΩΣΗΜε τηνπροηγμένη
λειτουργία χωρίς κλειδί:μπορείτε
επίσης να ανοίξετε το κλειδωμένο καπό
τουπορτμπαγκάζ ενώ έχετεμαζί σας
το κλειδί.Με τηνπροηγμένη λειτουργία χωρίς
κλειδί
Μπορείτε επίσης να ανοίξετε το
κλειδωμένο καπόπορτμπαγκάζ ενώ
έχετεμαζί σας το κλειδί.
Για να ανοίξετε το καπό του
πορτμπαγκάζμε τιςπόρτες
κλειδωμένες,ενδέχεται να χρειαστούν
μερικά δευτερόλεπταμέχρι να
απασφαλιστεί τομάνδαλο του καπό
τουπορτμπαγκάζμετά τοπάτημα της
ηλεκτρικής διάταξης ανοίγματος καπό
πορτμπαγκάζ.
Μπορείτε να κλείσετε το καπό του
πορτμπαγκάζ όταν οιπόρτες είναι
κλειδωμένεςμε το κλειδίμέσα στο
όχημα.Ωστόσο,για ναμην κλειδώσετε
το κλειδίμέσα στο όχημα,το καπό του
πορτμπαγκάζμπορεί να ανοίξειμε
πάτημα της ηλεκτρικής διάταξης
ανοίγμ
ατος καπόπορτμπαγκάζ.Εάν το
καπό τουπορτμπαγκάζ δενμπορεί να
ανοίξει ακόμη καιμετά από αυτήν τη
διαδικασία,πατήστε την ηλεκτρική
διάταξη ανοίγματος καπόπορτμπαγκάζ
για να ανοίξετεμέχρι τέρματοκαπό
τουπορτμπαγκάζ αφού κλείσετε
πλήρως το καπό τουπορτμπαγκάζ.
Εάν ημπαταρία του οχήματος έχει
εξαντληθεί ή υπάρχει δυσλειτουργία
στο ηλεκτρικό σύστημα και το καπό
τουπορτμπαγκάζ δενμπορεί να
ξεκλειδώσει,μπορείτε να ανοίξετε τοκαπό τουπορτμπαγκάζ εφαρμόζοντας
τη διαδικασία έκτακτης ανάγκης
(συμβουλευθείτε τηνπαράγραφο“Εάν
δενμπορείτε να ανοίξετε το κα
πό του
πορτμπαγκάζ”σε αυτό το κεφάλαιο).
ΚΛΕΙΣΙΜΟ
49) 50)
Χρησιμοποιήστε και τα δύο χέρια για
ναπιέσετεπρος τα κάτω το καπό του
πορτμπαγκάζμέχρι να ασφαλίσει.Μην
το χτυπάτε δυνατά.
Τραβήξτεπρος ταπάνω το καπό του
πορτμπαγκάζ για να βεβαιωθείτε ότι
έχει ασφαλίσει.
ΟΤΑΝ ΤΟ ΚΑΠΟ ΤΟΥ
ΠΟΡΤΜΠΑΓΚΑΖΔΕΝ ΜΠΟΡΕΙ ΝΑ
ΑΝΟΙΞΕΙ
Εάν ημπαταρία εξαντληθεί,δεν
μπορείτε να ξεκλειδώσετε και να
ανοίξετε τοπορτμπαγκάζ.Σε αυτήν την
περίπτωση,μπορείτε να ξκεκλειδώσετε
τοπορτμπαγκάζ αφού αποκαταστήσετε
τοπρόβλημαμε την εξαντλημένη
μπαταρία.
Εάν δενμπορείτε να ξεκλειδώσετε το
πορτμπαγκάζ ακόμη και αν
αντικαταστήσατε την εξαντλημένη
μπαταρία,μπορεί να υπάρχει
δυσλειτουργία στο ηλεκτρικό σύστημα.
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
κλείστε την ανοιγόμενη οροφή και
3004030201-12A-001AB
43
Page 46 of 248

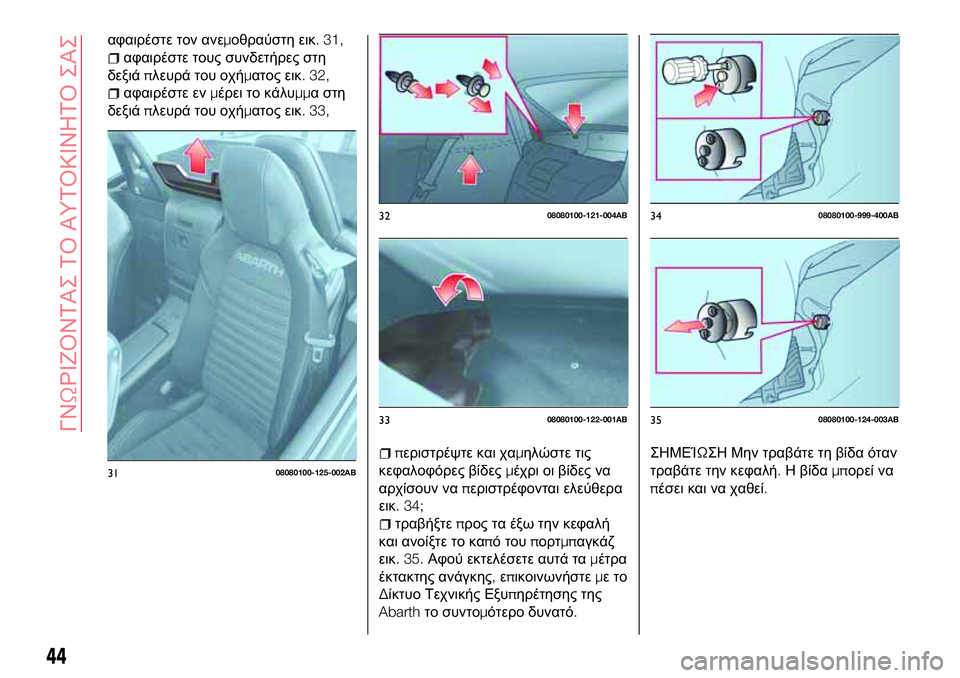

αφαιρέστε τον ανεμοθραύστη εικ. 31,
αφαιρέστε τους συνδετήρες στη
δεξιάπλευρά του οχήματος εικ. 32,
αφαιρέστε ενμέρει το κάλυμμα στη
δεξιάπλευρά του οχήματος εικ. 33,
περιστρέψτε και χαμηλώστε τις
κεφαλοφόρες βίδεςμέχρι οι βίδες να
αρχίσουν ναπεριστρέφονται ελεύθερα
εικ. 34;
τραβήξτεπρος τα έξω την κεφαλή
και ανοίξτε το καπό τουπορτμπαγκάζ
εικ. 35.Αφού εκτελέσετε αυτά ταμέτρα
έκτακτης ανάγκης,επικοινωνήστεμετο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarthτο συντομότερο δυνατό.
ΣΗΜΕΊΩΣΗ Μην τραβάτε τη βίδα όταν
τραβάτε την κεφαλή.Η βίδαμπορεί να
πέσει και να χαθεί.
3108080100-125-002AB
3208080100-121-004AB
3308080100-122-001AB
3408080100-999-400AB
3508080100-124-003AB
44
ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΑΥΤΟΚΙΝΗΤΟ ΣΑΣ
Page 47 of 248

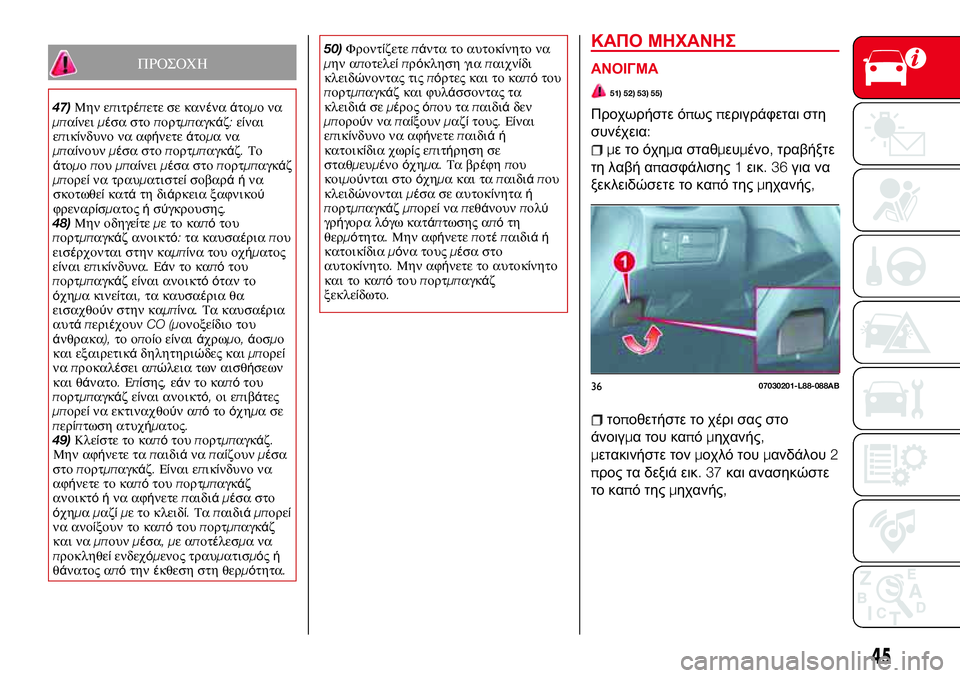

ΠΡΟΣΟΧΗ
47)Μην επιτρέπετε σε κανέναάτομονα
μπαίνειμέσα στοπορτμπαγκάζ:είναι
επικίνδυνο να αφήνετεάτομανα
μπαίνουνμέσα στοπορτμπαγκάζ.Το
άτομοπουμπαίνειμέσα στοπορτμπαγκάζ
μπορείνα τραυματιστείσοβαράήνα
σκοτωθείκατάτη διάρκεια ξαφνικού
φρεναρίσματοςήσύ
γκρουσης.
48)Μην οδηγείτεμετοκαπότου
πορτμπαγκάζ ανοικτό:τα καυσαέριαπου
εισέρχονται στην καμπίνα του οχήματος
είναι επικίνδυνα.Εάντοκαπότου
πορτμπαγκάζείναι ανοικτόόταν το
όχημα κινείται,τα καυσαέρια θα
εισαχθούν στην καμπίνα.Τα καυσαέρια
αυτάπεριέχουνCO (μονοξείδιο του
άνθρακα),το οποίοείναιάχρωμο
,άοσμο
και εξαιρετικάδηλητηριώδες καιμπορεί
ναπροκαλέσει απώλεια των αισθήσεων
και θάνατο.Επίσης,εάντοκαπότου
πορτμπαγκάζείναι ανοικτό,οι επιβάτες
μπορείνα εκτιναχθούναπότοόχημασε
περίπτωση ατυχήματος.
49)Κλείστε το καπότουπορτμπαγκάζ.
Μην αφήνετε ταπαιδιάναπαίζουνμ
έσα
στοπορτμπαγκάζ.Είναι επικίνδυνο να
αφήνετε το καπότουπορτμπαγκάζ
ανοικτόήνα αφήνετεπαιδιάμέσα στο
όχημαμαζίμε το κλειδί.Ταπαιδιάμπορεί
να ανοίξουν το καπότουπορτμπαγκάζ
και ναμπουνμέσα,μεαποτέλεσμανα
προκληθείενδεχόμενος τραυματισμόςή
θάνατος απ
ότηνέκθεση στη θερμότητα.50)Φροντίζετεπάντα το αυτοκίνητο να
μην αποτελείπρόκληση γιαπαιχνίδι
κλειδώνοντας τιςπόρτες και το καπότου
πορτμπαγκάζ και φυλάσσοντας τα
κλειδιάσεμέροςόπου ταπαιδιάδεν
μπορούνναπαίξουνμαζίτους.Είναι
επικίνδυνο να αφήνετεπαιδιάή
κατοικίδια χωρίςεπιτήρηση σε
σταθμευμένο
όχημα.Τα βρέφηπου
κοιμούνται στοόχημα και ταπαιδιάπου
κλειδώνονταιμέσα σε αυτοκίνηταή
πορτμπαγκάζμπορείναπεθάνουνπολύ
γρήγορα λόγω κατάπτωσης απότη
θερμότητα.Μην αφήνετεποτέπαιδιάή
κατοικίδιαμόνα τουςμέσα στο
αυτοκίνητο.Μην αφήνετε το αυτοκίνητο
και το καπότουπορτμπαγκ
άζ
ξεκλείδωτο.
ΚΑΠΟ ΜΗΧΑΝΗΣ
ΑΝΟΙΓΜΑ
51) 52) 53) 55)
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
μετοόχημα σταθμευμένο,τραβήξτε
τη λαβή απασφάλισης1εικ.36για να
ξεκλειδώσετε το καπό τηςμηχανής,
τοποθετήστε το χέρι σας στο
άνοιγμα του καπόμηχανής,
μετακινήστε τονμοχλό τουμανδάλου2
προς τα δεξιά εικ.37και ανασηκώστε
το καπό τηςμηχανής,
3607030201-L88-088AB
45
Page 48 of 248

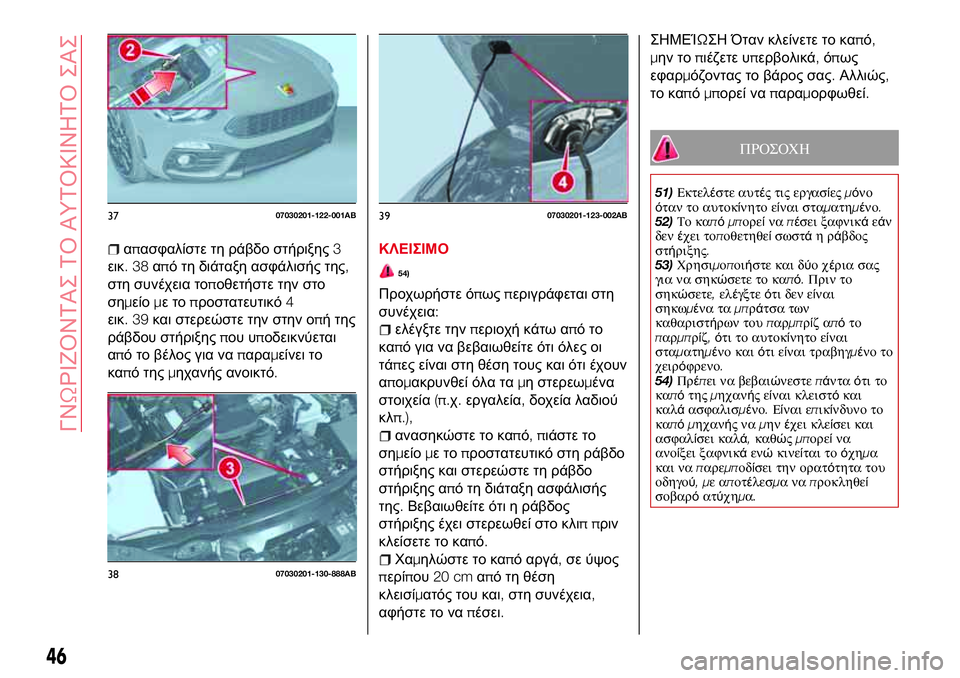

απασφαλίστε τη ράβδο στήριξης3
εικ.38από τη διάταξη ασφάλισής της,
στη συνέχεια τοποθετήστε την στο
σημείομετοπροστατευτικό4
εικ.39και στερεώστε την στην οπή της
ράβδου στήριξηςπου υποδεικνύεται
από το βέλος για ναπαραμείνει το
καπό τηςμηχανής ανοικτό.ΚΛΕΙΣΙΜΟ
54)
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
ελέγξτε τηνπεριοχή κάτω απότο
καπό για να βεβαιωθείτε ότι όλες οι
τάπες είναι στη θέση τους και ότι έχουν
απομακρυνθεί όλα ταμη στερεωμένα
στοιχεία(π.χ.εργαλεία,δοχεία λαδιού
κλπ.),
ανασηκώστε το καπό,πιάστε το
σημείομετοπροστατευτικό στη ράβδο
στήριξης και στερεώστε τη ράβδο
στήριξης από τη διάταξη ασφάλισής
της.Βεβαιωθείτε ότι η ράβδος
στήριξης έχει στερεωθεί στο κλιππριν
κλείσετε το καπό.
Χαμηλώστε το καπό αργά,σε ύψος
περίπου20 cmαπό τη θέση
κλεισίματός του και,στη συνέχεια,
αφήστε το ναπέσει.
ΣΗΜΕΊΩΣΗ Όταν κλείνετε το καπό,
μην τοπιέζετε υπερβολικά,όπως
εφαρμόζοντας το βάρος σας.Αλλιώς,
το καπόμπορεί ναπαραμορφωθεί.
ΠΡΟΣΟΧΗ
51)Εκτελέστε αυτές τις εργασίεςμόνο
όταν το αυτοκίνητο είναι σταματημένο.
52)Το καπόμπορείναπέσει ξαφνικάεάν
δενέχει τοποθετηθείσωστάηράβδος
στήριξης.
53)Χρησιμοποιήστε και δύοχέρια σας
για να σηκώσετε το καπό.Πριν το
σηκώσετε,ελέγξτεότι δεν είναι
σηκωμένα ταμπράτσα των
καθαριστήρων τουπαρμπρίζαπ
ότο
παρμπρίζ,ότι το αυτοκίνητο είναι
σταματημένο καιότι είναι τραβηγμένο το
χειρόφρενο.
54)Πρέπει να βεβαιώνεστεπάνταότι το
καπότηςμηχανήςείναι κλειστόκαι
καλάασφαλισμένο.Είναι επικίνδυνο το
καπόμηχανήςναμηνέχει κλείσει και
ασφαλίσει καλά,καθώςμπορείνα
ανοίξει ξαφνικάενώ
κινείται τοόχημα
και ναπαρεμποδίσει την ορατότητα του
οδηγού,μεαποτέλεσμαναπροκληθεί
σοβαρόατύχημα.
3707030201-122-001AB
3807030201-130-888AB
3907030201-123-002AB
46
ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΑΥΤΟΚΙΝΗΤΟ ΣΑΣ
Page 49 of 248

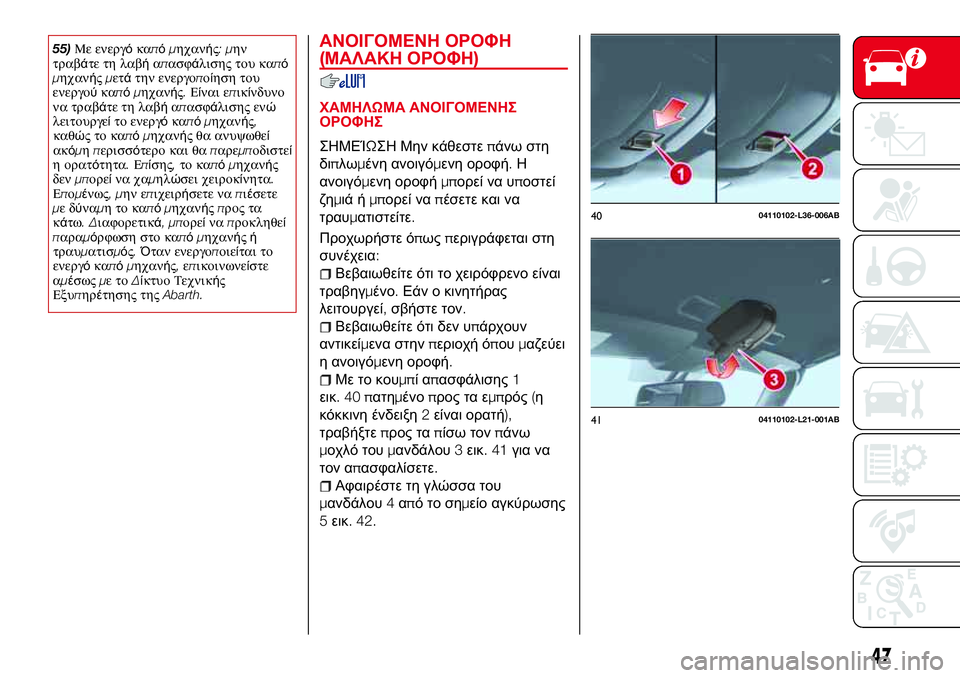

55)Με ενεργόκαπόμηχανής:μην
τραβάτε τη λαβήαπασφάλισης του καπό
μηχανήςμετάτην ενεργοποίηση του
ενεργούκαπόμηχανής.Είναι επικίνδυνο
να τραβάτε τη λαβήαπασφάλισης ενώ
λειτουργείτο ενεργόκαπόμηχανής,
καθώςτοκαπόμηχανής θα ανυψωθεί
ακόμηπερισσότερο και θαπαρεμποδιστεί
η ορατότητα.
Επίσης,το καπόμηχανής
δενμπορείνα χαμηλώσει χειροκίνητα.
Επομένως,μην επιχειρήσετε ναπιέσετε
μεδύναμητοκαπόμηχανήςπρος τα
κάτω.Διαφορετικά,μπορείναπροκληθεί
παραμόρφωση στο καπόμηχανήςή
τραυματισμός.Όταν ενεργοποιείται το
ενεργόκαπόμηχανής
,επικοινωνείστε
αμέσωςμετοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςAbarth.
ΑΝΟΙΓΟΜΕΝΗ ΟΡΟΦΗ
(ΜΑΛΑΚΗ ΟΡΟΦΗ)
ΧΑΜΗΛΩΜΑ ΑΝΟΙΓΟΜΕΝΗΣ
ΟΡΟΦΗΣ
ΣΗΜΕΊΩΣΗ Μην κάθεστεπάνω στη
διπλωμένη ανοιγόμενη οροφή.Η
ανοιγόμενη οροφήμπορεί να υποστεί
ζημιά ήμπορεί ναπέσετε και να
τραυματιστείτε.
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
Βεβαιωθείτε ότι το χειρόφρενο είναι
τραβηγμένο.Εάν ο κινητήρας
λειτουργεί,σβήστε τον.
Βεβαιωθείτε ότι δεν υπάρχουν
αντικείμενα στηνπεριοχή όπουμαζεύει
η ανοιγόμενη οροφή.
Με το κουμπίαπασφάλισης1
εικ.40πατημένοπρος τα εμπρός(η
κόκκινη ένδειξη2είναι ορατή),
τραβήξτεπρος ταπίσω τονπάνω
μοχλό τουμανδάλου3εικ.41για να
τον απασφαλίσετε.
Αφαιρέστε τη γλώσσα του
μανδάλου4απότοσημείο αγκύρωσης
5εικ. 42.
4004110102-L36-006AB
4104110102-L21-001AB
47
Page 50 of 248

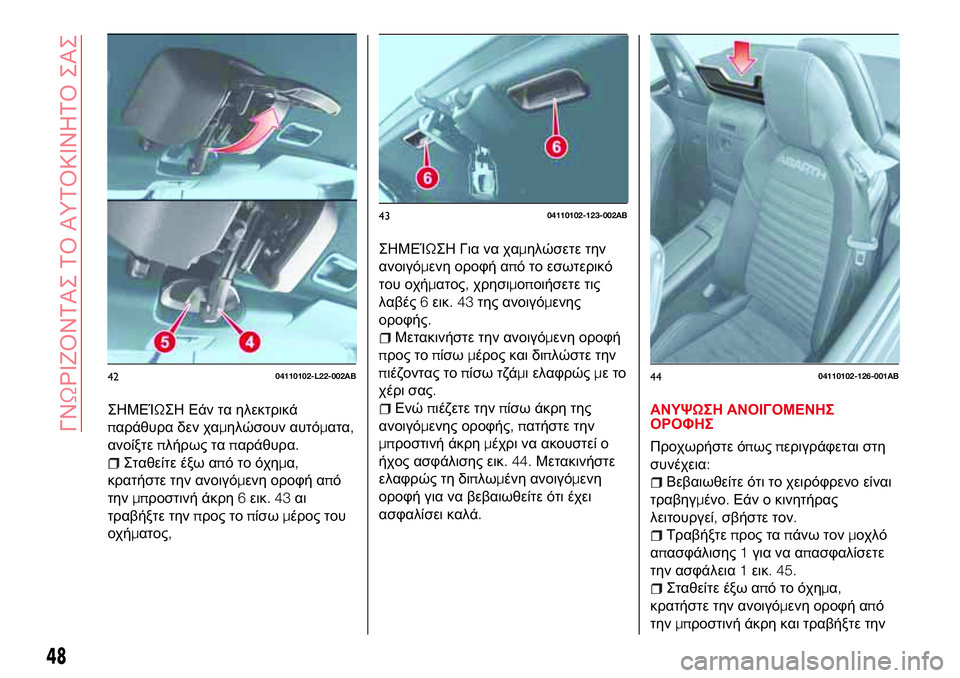

ΣΗΜΕΊΩΣΗ Εάν τα ηλεκτρικά
παράθυρα δεν χαμηλώσουν αυτόματα,
ανοίξτεπλήρως ταπαράθυρα.
Σταθείτε έξω απότοόχημα,
κρατήστε την ανοιγόμενη οροφή από
τηνμπροστινή άκρη6εικ.43αι
τραβήξτε τηνπρος τοπίσωμέρος του
οχήματος,
ΣΗΜΕΊΩΣΗ Για να χαμηλώσετε την
ανοιγόμενη οροφή από το εσωτερικό
του οχήματος,χρησιμοποιήσετε τις
λαβές6εικ.43της ανοιγόμενης
οροφής.
Μετακινήστε την ανοιγόμενη οροφή
προς τοπίσωμέρος και διπλώστε την
πιέζοντας τοπίσω τζάμι ελαφρώςμετο
χέρι σας.
Ενώπιέζετε τηνπίσω άκρη της
ανοιγόμενης οροφής,πατήστε την
μπροστινή άκρημέχρι να ακουστεί ο
ήχος ασφάλισης εικ. 44.Μετακινήστε
ελαφρώς τη διπλωμένη ανοιγόμενη
οροφή για να βεβαιωθείτε ότι έχει
ασφαλίσει καλά.ΑΝΥΨΩΣΗ ΑΝΟΙΓΟΜΕΝΗΣ
ΟΡΟΦΗΣ
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
Βεβαιωθείτε ότι το χειρόφρενο είναι
τραβηγμένο.Εάν ο κινητήρας
λειτουργεί,σβήστε τον.
Τραβήξτεπρος ταπάνω τονμοχλό
απασφάλισης1για να απασφαλίσετε
την ασφάλεια1εικ. 45.
Σταθείτε έξω απότοόχημα,
κρατήστε την ανοιγόμενη οροφή από
τηνμπροστινή άκρη και τραβήξτε την
4204110102-L22-002AB
4304110102-123-002AB
4404110102-126-001AB
48
ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΑΥΤΟΚΙΝΗΤΟ ΣΑΣ
