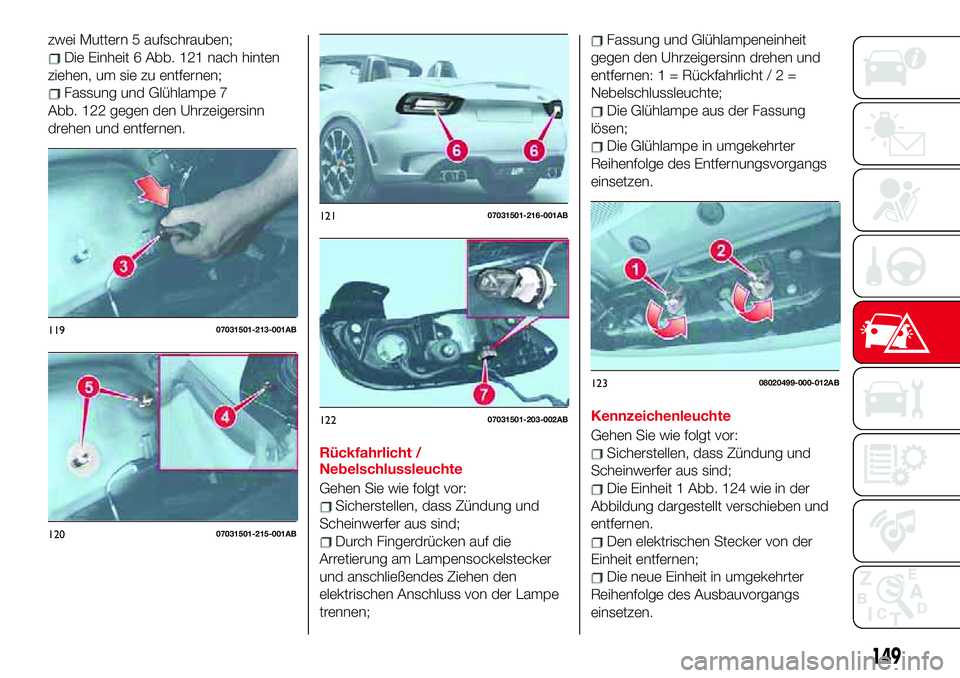

zwei Muttern 5 aufschrauben;
Die Einheit 6 Abb. 121 nach hinten
ziehen, um sie zu entfernen;
Fassung und Glühlampe 7
Abb. 122 gegen den Uhrzeigersinn
drehen und entfernen.
Rückfahrlicht /
Nebelschlussleuchte
Gehen Sie wie folgt vor:
Sicherstellen, dass Zündung und
Scheinwerfer aus sind;
Durch Fingerdrücken auf die
Arretierung am Lampensockelstecker
und anschließendes Ziehen den
elektrischen Anschluss von der Lampe
trennen;
Fassung und Glühlampeneinheit
gegen den Uhrzeigersinn drehen und
entfernen: 1 = Rückfahrlicht/2=
Nebelschlussleuchte;
Die Glühlampe aus der Fassung
lösen;
Die Glühlampe in umgekehrter
Reihenfolge des Entfernungsvorgangs
einsetzen.
Kennzeichenleuchte
Gehen Sie wie folgt vor:
Sicherstellen, dass Zündung und
Scheinwerfer aus sind;
Die Einheit 1 Abb. 124 wie in der
Abbildung dargestellt verschieben und
entfernen.
Den elektrischen Stecker von der
Einheit entfernen;
Die neue Einheit in umgekehrter
Reihenfolge des Ausbauvorgangs
einsetzen.
11907031501-213-001AB
12007031501-215-001AB
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
149

ZUR BEACHTUNG
161)Fehlerhaft und ohne gebührende
Berücksichtigung der technischen Daten
der Anlage ausgeführte Änderungen und
Reparaturen an der elektrischen Anlage
können zu Fehlfunktionen führen und
erzeugen Brandgefahr.
162)Vor dem Austausch der Lampe
warten, bis die Abgasleitung abgekühlt ist:
VERBRÜHUNGSGEFAHR!163)Halogenlampen enthalten Druckgas:
Wenn sie aufbrechen, können sie
explodieren und es besteht
Verletzungsgefahr durch herumfliegende
Glassplitter.
164)Lampen nur austauschen, wenn der
Motor ausgeschaltet ist. Um
Verbrennungen zu vermeiden immer
sicherstellen, dass der Motor abgekühlt ist.
ZUR BEACHTUNG
30)Die Glühlampen sollten möglichst beim
Abarth-Servicenetz ausgewechselt werden.
Der ordnungsgemäße Betrieb und die
korrekte Ausrichtung der Außenleuchten
sind wichtig für eine sichere Fahrt und die
Einhaltung der Gesetze.
31)Bei der Handhabung von
Halogenlampen immer nur den
metallischen Teil berühren. Wird der
transparente Teil der Lampe mit den
Fingern berührt, kann die Helligkeit des
ausgestrahlten Lichts verringert werden
und sich die Lebensspanne der Lampe
verkürzen. Im Falle einer versehentlichen
Berührung die Lampe mit einem mit Alkohol
befeuchteten Tuch abwischen und
trocknen lassen.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINE HINWEISE
165) 166) 167) 168) 169)
32) 33)

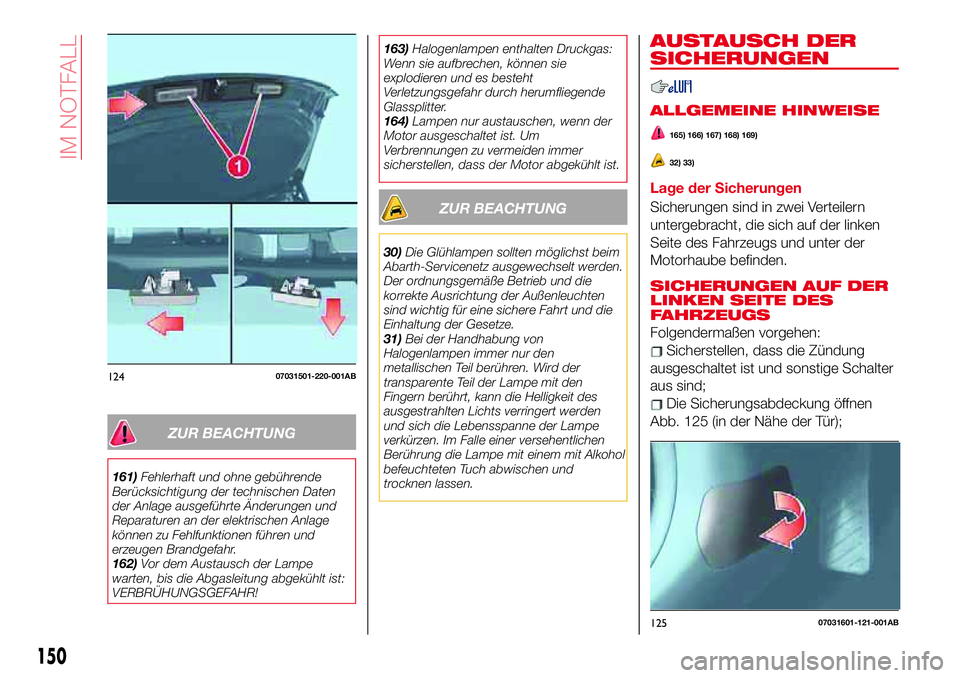

Lage der Sicherungen
Sicherungen sind in zwei Verteilern
untergebracht, die sich auf der linken
Seite des Fahrzeugs und unter der
Motorhaube befinden.
SICHERUNGEN AUF DER
LINKEN SEITE DES
FAHRZEUGS
Folgendermaßen vorgehen:
Sicherstellen, dass die Zündung
ausgeschaltet ist und sonstige Schalter
aus sind;
Die Sicherungsabdeckung öffnen
Abb. 125 (in der Nähe der Tür);
12407031501-220-001AB
12507031601-121-001AB
150
IM NOTFALL

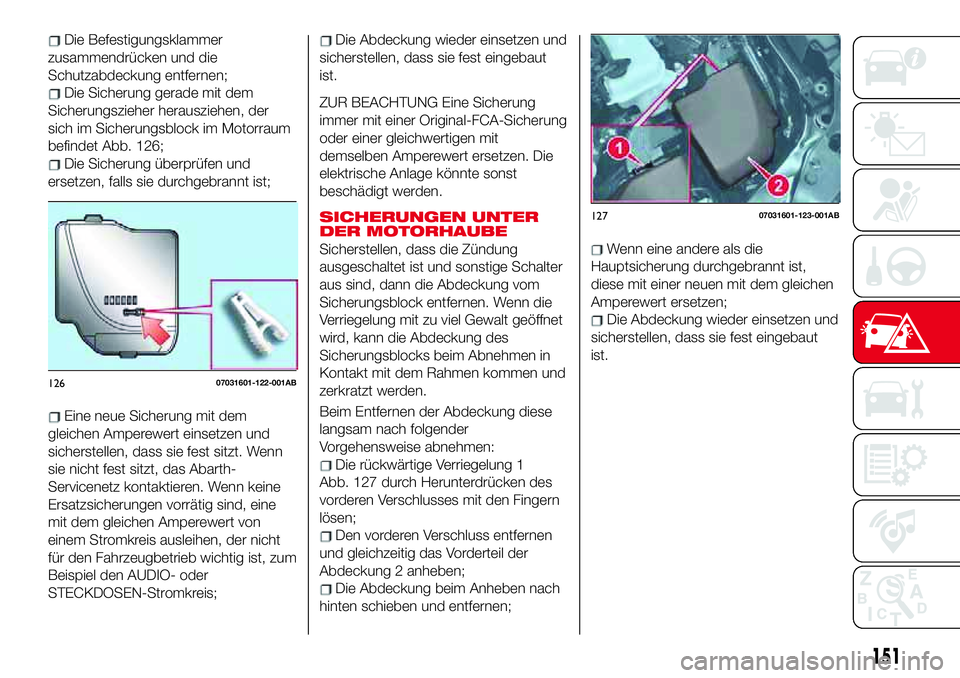

Die Befestigungsklammer
zusammendrücken und die
Schutzabdeckung entfernen;
Die Sicherung gerade mit dem
Sicherungszieher herausziehen, der
sich im Sicherungsblock im Motorraum
befindet Abb. 126;
Die Sicherung überprüfen und
ersetzen, falls sie durchgebrannt ist;
Eine neue Sicherung mit dem
gleichen Amperewert einsetzen und
sicherstellen, dass sie fest sitzt. Wenn
sie nicht fest sitzt, das Abarth-
Servicenetz kontaktieren. Wenn keine
Ersatzsicherungen vorrätig sind, eine
mit dem gleichen Amperewert von
einem Stromkreis ausleihen, der nicht
für den Fahrzeugbetrieb wichtig ist, zum
Beispiel den AUDIO- oder
STECKDOSEN-Stromkreis;
Die Abdeckung wieder einsetzen und
sicherstellen, dass sie fest eingebaut
ist.
ZUR BEACHTUNG Eine Sicherung
immer mit einer Original-FCA-Sicherung
oder einer gleichwertigen mit
demselben Amperewert ersetzen. Die
elektrische Anlage könnte sonst
beschädigt werden.
SICHERUNGEN UNTER
DER MOTORHAUBE
Sicherstellen, dass die Zündung
ausgeschaltet ist und sonstige Schalter
aus sind, dann die Abdeckung vom
Sicherungsblock entfernen. Wenn die
Verriegelung mit zu viel Gewalt geöffnet
wird, kann die Abdeckung des
Sicherungsblocks beim Abnehmen in
Kontakt mit dem Rahmen kommen und
zerkratzt werden.
Beim Entfernen der Abdeckung diese
langsam nach folgender
Vorgehensweise abnehmen:
Die rückwärtige Verriegelung 1
Abb. 127 durch Herunterdrücken des
vorderen Verschlusses mit den Fingern
lösen;
Den vorderen Verschluss entfernen
und gleichzeitig das Vorderteil der
Abdeckung 2 anheben;
Die Abdeckung beim Anheben nach
hinten schieben und entfernen;
Wenn eine andere als die
Hauptsicherung durchgebrannt ist,
diese mit einer neuen mit dem gleichen
Amperewert ersetzen;
Die Abdeckung wieder einsetzen und
sicherstellen, dass sie fest eingebaut
ist.
12607031601-122-001AB
12707031601-123-001AB
151

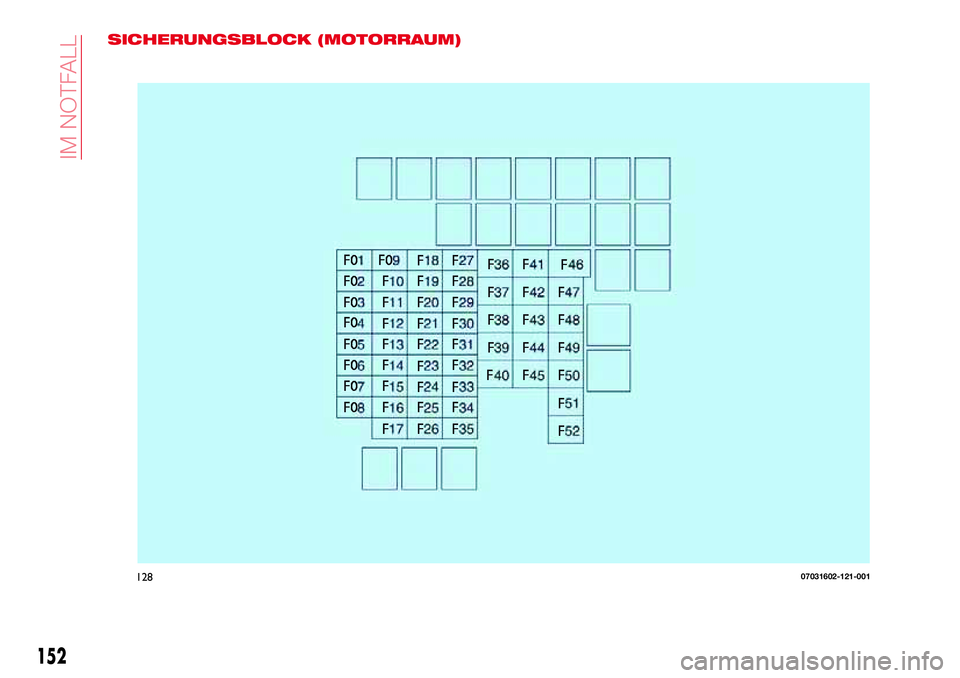

SICHERUNGSBLOCK (MOTORRAUM)
12807031602-121-001
152
IM NOTFALL

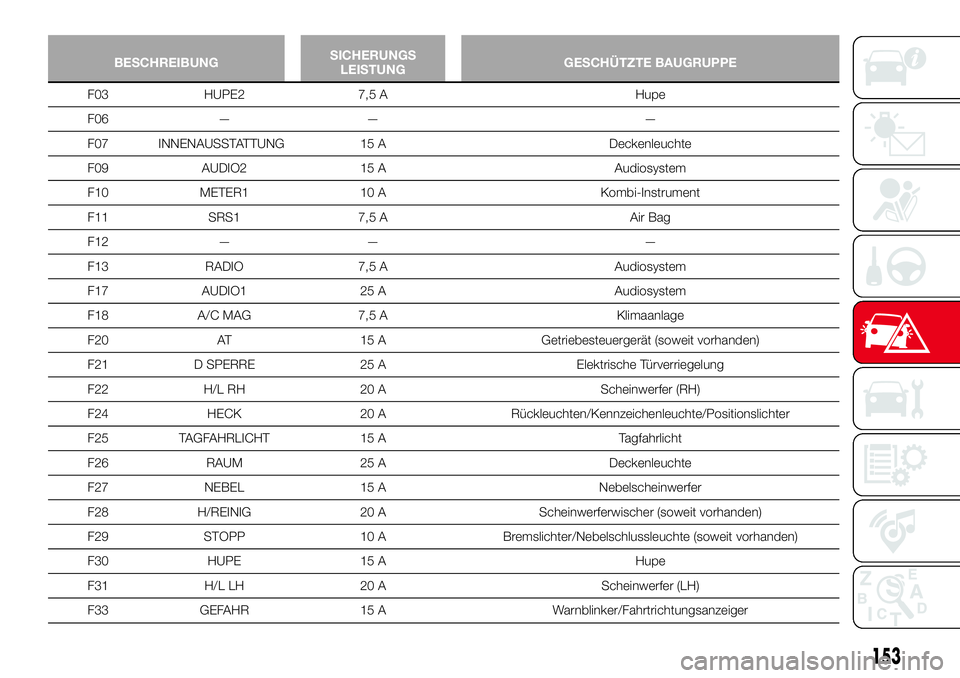

BESCHREIBUNGSICHERUNGS
LEISTUNGGESCHÜTZTE BAUGRUPPE
F03 HUPE2 7,5 A Hupe
F06 — — —
F07 INNENAUSSTATTUNG 15 A Deckenleuchte
F09 AUDIO2 15 A Audiosystem
F10 METER1 10 A Kombi-Instrument
F11 SRS1 7,5 A Air Bag
F12 — — —
F13 RADIO 7,5 A Audiosystem
F17 AUDIO1 25 A Audiosystem
F18 A/C MAG 7,5 A Klimaanlage
F20 AT 15 A Getriebesteuergerät (soweit vorhanden)
F21 D SPERRE 25 A Elektrische Türverriegelung
F22 H/L RH 20 A Scheinwerfer (RH)
F24 HECK 20 A Rückleuchten/Kennzeichenleuchte/Positionslichter
F25 TAGFAHRLICHT 15 A Tagfahrlicht
F26 RAUM 25 A Deckenleuchte
F27 NEBEL 15 A Nebelscheinwerfer
F28 H/REINIG 20 A Scheinwerferwischer (soweit vorhanden)
F29 STOPP 10 A Bremslichter/Nebelschlussleuchte (soweit vorhanden)
F30 HUPE 15 A Hupe
F31 H/L LH 20 A Scheinwerfer (LH)
F33 GEFAHR 15 A Warnblinker/Fahrtrichtungsanzeiger
153

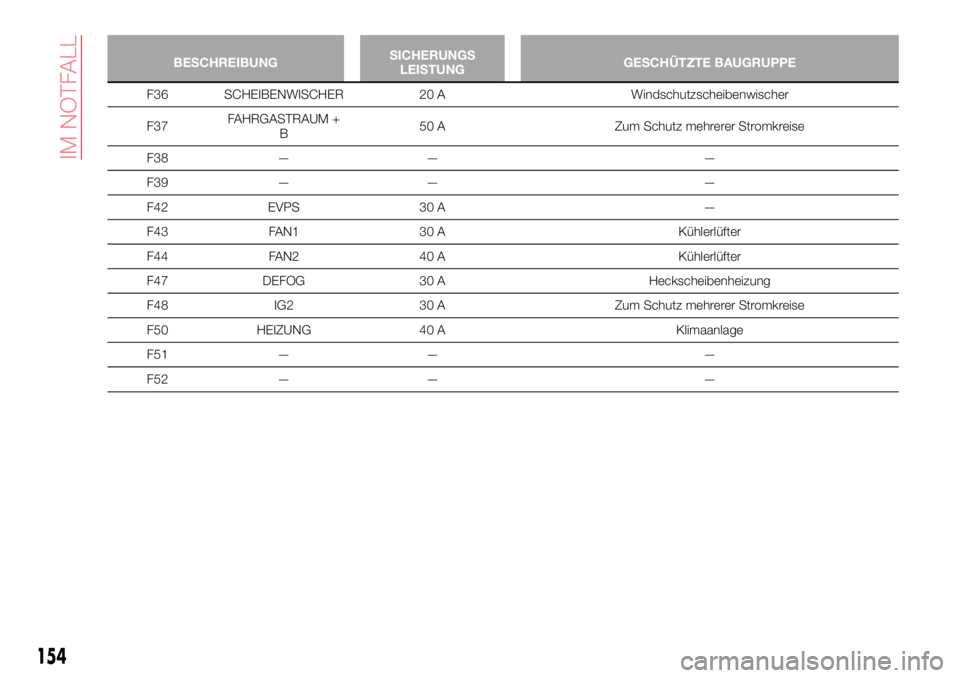

BESCHREIBUNGSICHERUNGS
LEISTUNGGESCHÜTZTE BAUGRUPPE
F36 SCHEIBENWISCHER 20 A Windschutzscheibenwischer
F37FAHRGASTRAUM +
B50 A Zum Schutz mehrerer Stromkreise
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kühlerlüfter
F44 FAN2 40 A Kühlerlüfter
F47 DEFOG 30 A Heckscheibenheizung
F48 IG2 30 A Zum Schutz mehrerer Stromkreise
F50 HEIZUNG 40 A Klimaanlage
F51 — — —
F52 — — —
154
IM NOTFALL

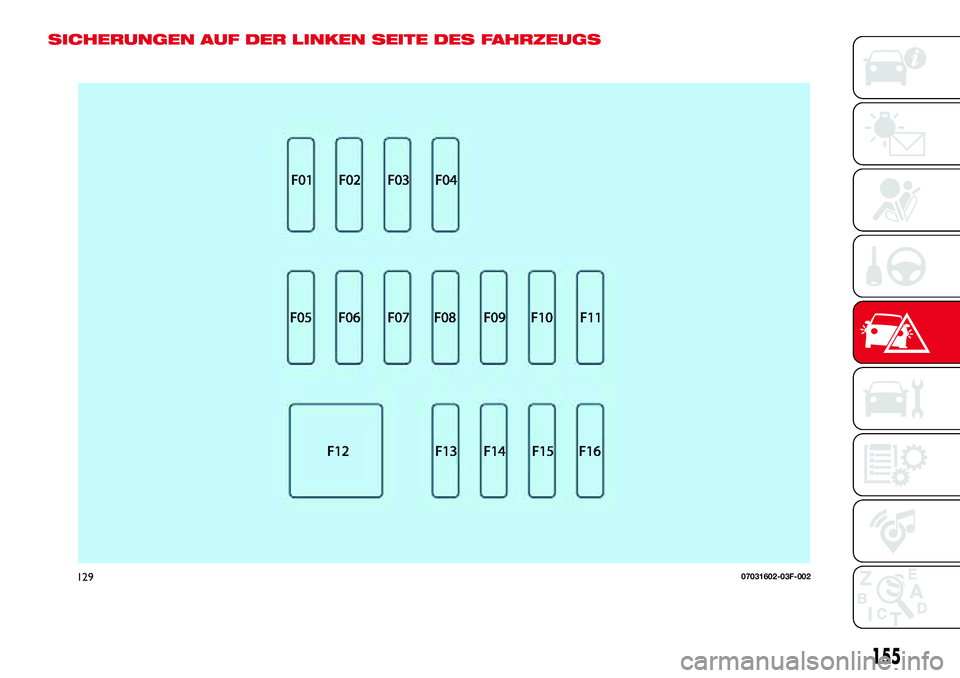

SICHERUNGEN AUF DER LINKEN SEITE DES FAHRZEUGS
12907031602-03F-002
155

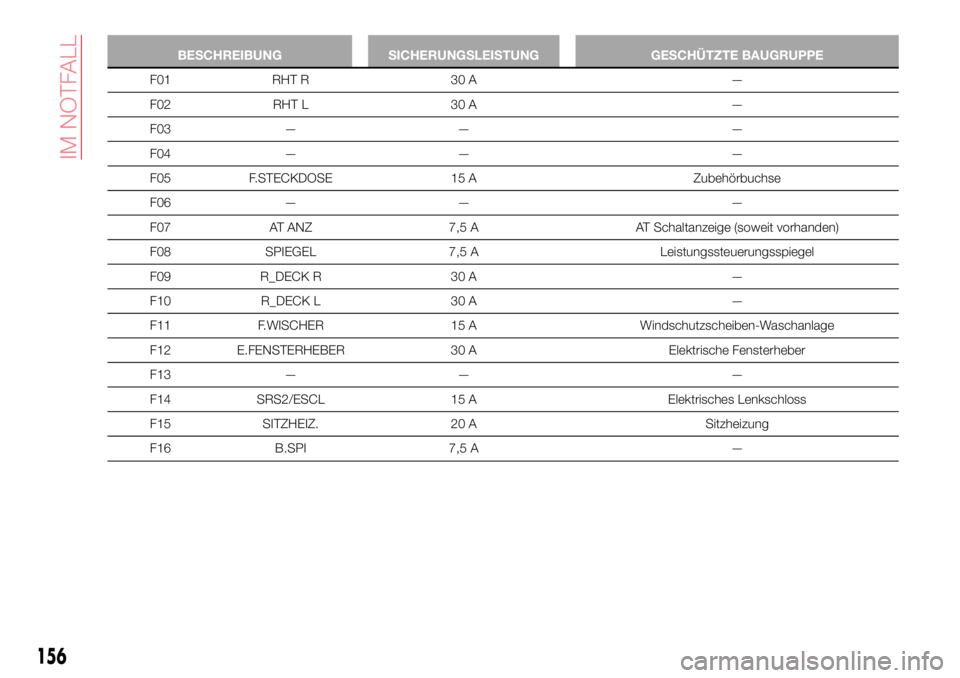

BESCHREIBUNG SICHERUNGSLEISTUNG GESCHÜTZTE BAUGRUPPE
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.STECKDOSE 15 A Zubehörbuchse
F06 — — —
F07 AT ANZ 7,5 A AT Schaltanzeige (soweit vorhanden)
F08 SPIEGEL 7,5 A Leistungssteuerungsspiegel
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WISCHER 15 A Windschutzscheiben-Waschanlage
F12 E.FENSTERHEBER 30 A Elektrische Fensterheber
F13 — — —
F14 SRS2/ESCL 15 A Elektrisches Lenkschloss
F15 SITZHEIZ. 20 A Sitzheizung
F16 B.SPI 7,5 A —
156
IM NOTFALL

ZUR BEACHTUNG

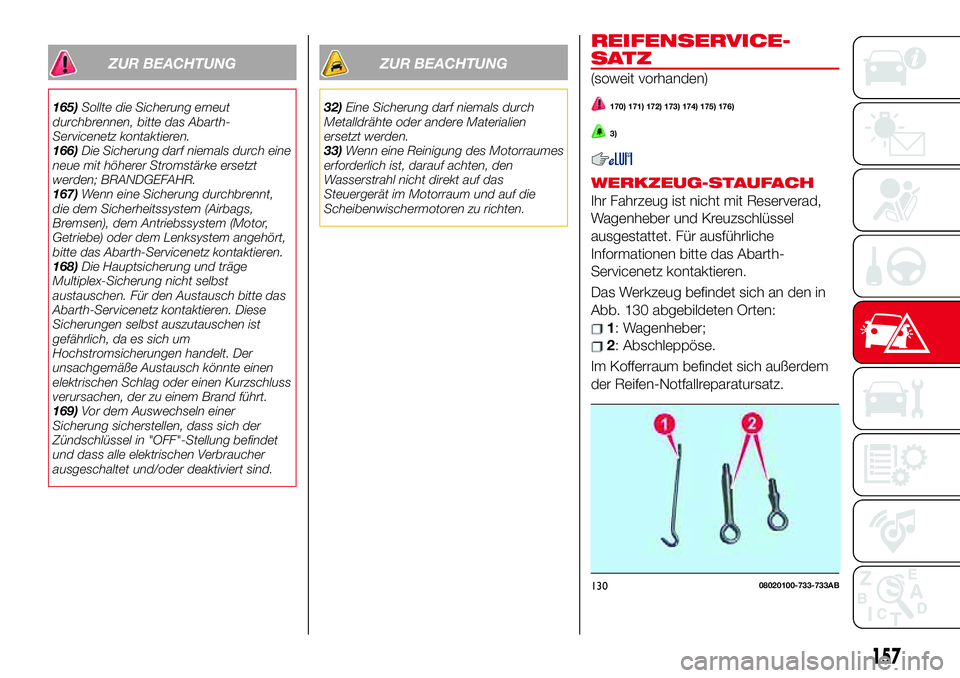

165)Sollte die Sicherung erneut
durchbrennen, bitte das Abarth-
Servicenetz kontaktieren.
166)Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden; BRANDGEFAHR.
167)Wenn eine Sicherung durchbrennt,
die dem Sicherheitssystem (Airbags,
Bremsen), dem Antriebssystem (Motor,
Getriebe) oder dem Lenksystem angehört,
bitte das Abarth-Servicenetz kontaktieren.
168)Die Hauptsicherung und träge
Multiplex-Sicherung nicht selbst
austauschen. Für den Austausch bitte das
Abarth-Servicenetz kontaktieren. Diese
Sicherungen selbst auszutauschen ist
gefährlich, da es sich um
Hochstromsicherungen handelt. Der
unsachgemäße Austausch könnte einen
elektrischen Schlag oder einen Kurzschluss
verursachen, der zu einem Brand führt.
169)Vor dem Auswechseln einer
Sicherung sicherstellen, dass sich der
Zündschlüssel in "OFF"-Stellung befindet
und dass alle elektrischen Verbraucher
ausgeschaltet und/oder deaktiviert sind.
ZUR BEACHTUNG
32)Eine Sicherung darf niemals durch
Metalldrähte oder andere Materialien
ersetzt werden.
33)Wenn eine Reinigung des Motorraumes
erforderlich ist, darauf achten, den
Wasserstrahl nicht direkt auf das
Steuergerät im Motorraum und auf die
Scheibenwischermotoren zu richten.
REIFENSERVICE-
SATZ
(soweit vorhanden)
170) 171) 172) 173) 174) 175) 176)
3)
WERKZEUG-STAUFACH
Ihr Fahrzeug ist nicht mit Reserverad,
Wagenheber und Kreuzschlüssel
ausgestattet. Für ausführliche
Informationen bitte das Abarth-
Servicenetz kontaktieren.
Das Werkzeug befindet sich an den in
Abb. 130 abgebildeten Orten:
1: Wagenheber;
2: Abschleppöse.
Im Kofferraum befindet sich außerdem
der Reifen-Notfallreparatursatz.
13008020100-733-733AB
157

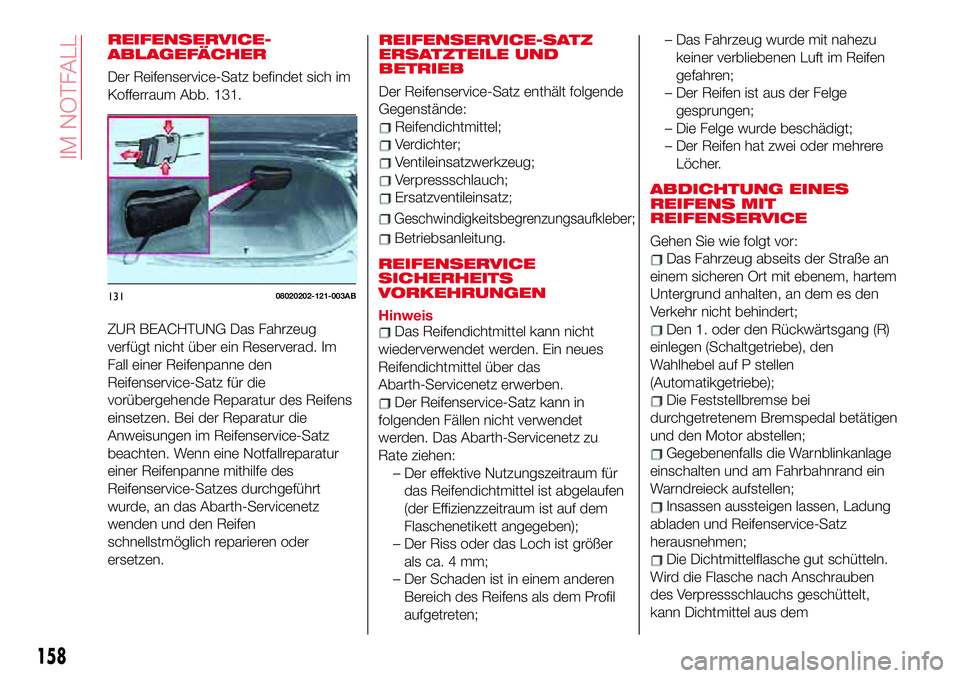

REIFENSERVICE-
ABLAGEFÄCHER
Der Reifenservice-Satz befindet sich im
Kofferraum Abb. 131.
ZUR BEACHTUNG Das Fahrzeug
verfügt nicht über ein Reserverad. Im
Fall einer Reifenpanne den
Reifenservice-Satz für die
vorübergehende Reparatur des Reifens
einsetzen. Bei der Reparatur die
Anweisungen im Reifenservice-Satz
beachten. Wenn eine Notfallreparatur
einer Reifenpanne mithilfe des
Reifenservice-Satzes durchgeführt
wurde, an das Abarth-Servicenetz
wenden und den Reifen
schnellstmöglich reparieren oder
ersetzen.REIFENSERVICE-SATZ
ERSATZTEILE UND
BETRIEB
Der Reifenservice-Satz enthält folgende
Gegenstände:
Reifendichtmittel;
Verdichter;
Ventileinsatzwerkzeug;
Verpressschlauch;
Ersatzventileinsatz;
Geschwindigkeitsbegrenzungsaufkleber;
Betriebsanleitung.
REIFENSERVICE
SICHERHEITS
VORKEHRUNGEN
HinweisDas Reifendichtmittel kann nicht
wiederverwendet werden. Ein neues
Reifendichtmittel über das
Abarth-Servicenetz erwerben.
Der Reifenservice-Satz kann in
folgenden Fällen nicht verwendet
werden. Das Abarth-Servicenetz zu
Rate ziehen:
– Der effektive Nutzungszeitraum für
das Reifendichtmittel ist abgelaufen
(der Effizienzzeitraum ist auf dem
Flaschenetikett angegeben);
– Der Riss oder das Loch ist größer
als ca. 4 mm;
– Der Schaden ist in einem anderen
Bereich des Reifens als dem Profil
aufgetreten;– Das Fahrzeug wurde mit nahezu
keiner verbliebenen Luft im Reifen
gefahren;
– Der Reifen ist aus der Felge
gesprungen;
– Die Felge wurde beschädigt;
– Der Reifen hat zwei oder mehrere
Löcher.
ABDICHTUNG EINES
REIFENS MIT
REIFENSERVICE
Gehen Sie wie folgt vor:
Das Fahrzeug abseits der Straße an
einem sicheren Ort mit ebenem, hartem
Untergrund anhalten, an dem es den
Verkehr nicht behindert;
Den 1. oder den Rückwärtsgang (R)
einlegen (Schaltgetriebe), den
Wahlhebel auf P stellen
(Automatikgetriebe);
Die Feststellbremse bei
durchgetretenem Bremspedal betätigen
und den Motor abstellen;
Gegebenenfalls die Warnblinkanlage
einschalten und am Fahrbahnrand ein
Warndreieck aufstellen;
Insassen aussteigen lassen, Ladung
abladen und Reifenservice-Satz
herausnehmen;
Die Dichtmittelflasche gut schütteln.
Wird die Flasche nach Anschrauben
des Verpressschlauchs geschüttelt,
kann Dichtmittel aus dem
13108020202-121-003AB
158
IM NOTFALL
