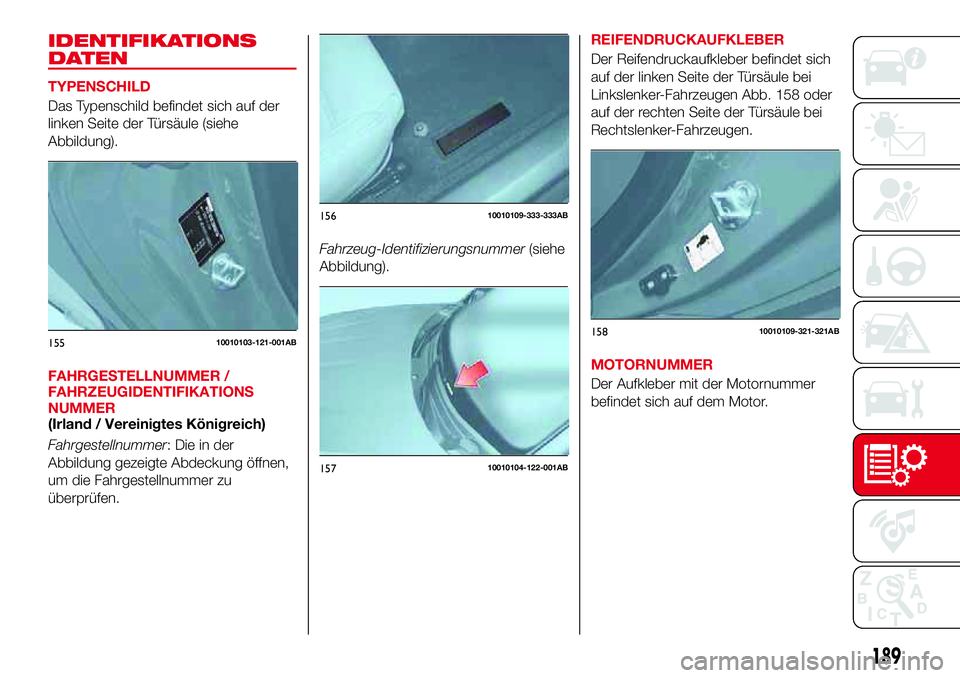

IDENTIFIKATIONS
DATEN
TYPENSCHILD
Das Typenschild befindet sich auf der
linken Seite der Türsäule (siehe
Abbildung).
FAHRGESTELLNUMMER /
FAHRZEUGIDENTIFIKATIONS
NUMMER
(Irland / Vereinigtes Königreich)
Fahrgestellnummer: Die in der
Abbildung gezeigte Abdeckung öffnen,
um die Fahrgestellnummer zu
überprüfen.Fahrzeug-Identifizierungsnummer(siehe
Abbildung).REIFENDRUCKAUFKLEBER
Der Reifendruckaufkleber befindet sich
auf der linken Seite der Türsäule bei
Linkslenker-Fahrzeugen Abb. 158 oder
auf der rechten Seite der Türsäule bei
Rechtslenker-Fahrzeugen.
MOTORNUMMER
Der Aufkleber mit der Motornummer
befindet sich auf dem Motor.
15510010103-121-001AB
15610010109-333-333AB
15710010104-122-001AB
15810010109-321-321AB
189

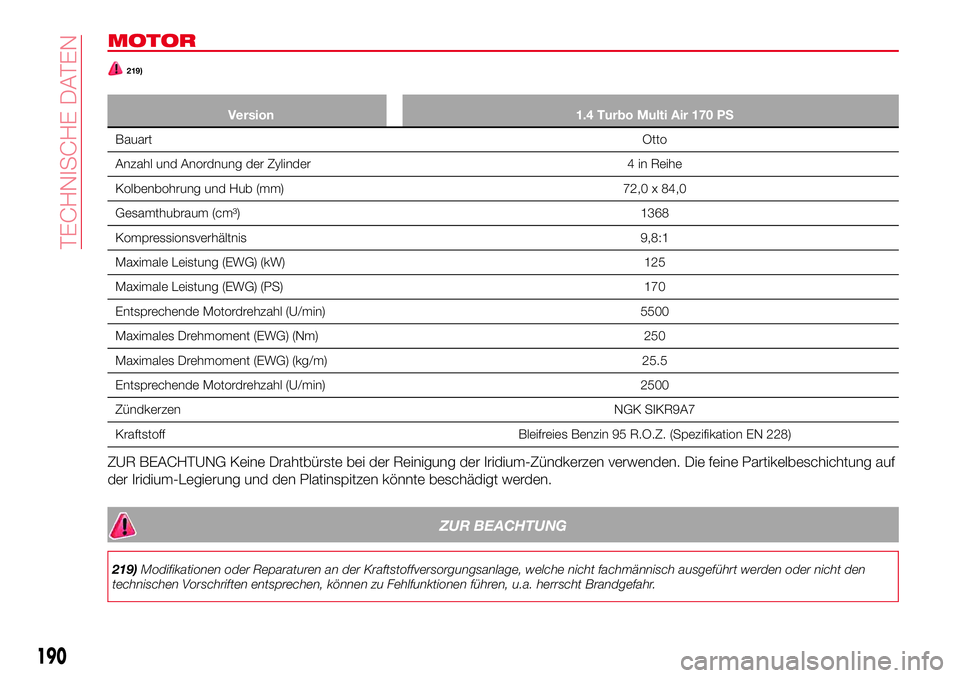

MOTOR
219)
Version 1.4 Turbo Multi Air 170 PS
BauartOtto
Anzahl und Anordnung der Zylinder 4 in Reihe
Kolbenbohrung und Hub (mm) 72,0 x 84,0
Gesamthubraum (cm³) 1368
Kompressionsverhältnis 9,8:1
Maximale Leistung (EWG) (kW) 125
Maximale Leistung (EWG) (PS) 170
Entsprechende Motordrehzahl (U/min) 5500
Maximales Drehmoment (EWG) (Nm) 250
Maximales Drehmoment (EWG) (kg/m) 25.5
Entsprechende Motordrehzahl (U/min) 2500
ZündkerzenNGK SIKR9A7
Kraftstoff Bleifreies Benzin 95 R.O.Z. (Spezifikation EN 228)
ZUR BEACHTUNG Keine Drahtbürste bei der Reinigung der Iridium-Zündkerzen verwenden. Die feine Partikelbeschichtung auf
der Iridium-Legierung und den Platinspitzen könnte beschädigt werden.
ZUR BEACHTUNG
219)Modifikationen oder Reparaturen an der Kraftstoffversorgungsanlage, welche nicht fachmännisch ausgeführt werden oder nicht den
technischen Vorschriften entsprechen, können zu Fehlfunktionen führen, u.a. herrscht Brandgefahr.
190
TECHNISCHE DATEN

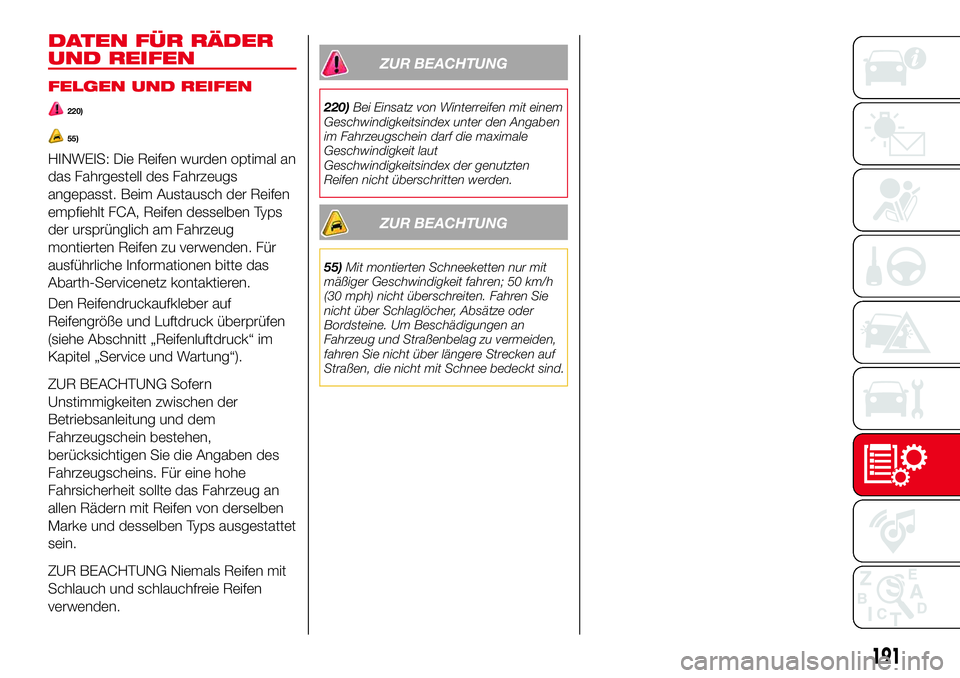

DATEN FÜR RÄDER
UND REIFEN
FELGEN UND REIFEN
220)
55)
HINWEIS: Die Reifen wurden optimal an
das Fahrgestell des Fahrzeugs
angepasst. Beim Austausch der Reifen
empfiehlt FCA, Reifen desselben Typs
der ursprünglich am Fahrzeug
montierten Reifen zu verwenden. Für
ausführliche Informationen bitte das
Abarth-Servicenetz kontaktieren.
Den Reifendruckaufkleber auf
Reifengröße und Luftdruck überprüfen
(siehe Abschnitt „Reifenluftdruck“ im
Kapitel „Service und Wartung“).
ZUR BEACHTUNG Sofern
Unstimmigkeiten zwischen der
Betriebsanleitung und dem
Fahrzeugschein bestehen,
berücksichtigen Sie die Angaben des
Fahrzeugscheins. Für eine hohe
Fahrsicherheit sollte das Fahrzeug an
allen Rädern mit Reifen von derselben
Marke und desselben Typs ausgestattet
sein.
ZUR BEACHTUNG Niemals Reifen mit
Schlauch und schlauchfreie Reifen
verwenden.
ZUR BEACHTUNG
220)Bei Einsatz von Winterreifen mit einem
Geschwindigkeitsindex unter den Angaben
im Fahrzeugschein darf die maximale
Geschwindigkeit laut
Geschwindigkeitsindex der genutzten
Reifen nicht überschritten werden.
ZUR BEACHTUNG
55)Mit montierten Schneeketten nur mit
mäßiger Geschwindigkeit fahren; 50 km/h
(30 mph) nicht überschreiten. Fahren Sie
nicht über Schlaglöcher, Absätze oder
Bordsteine. Um Beschädigungen an
Fahrzeug und Straßenbelag zu vermeiden,
fahren Sie nicht über längere Strecken auf
Straßen, die nicht mit Schnee bedeckt sind.
191

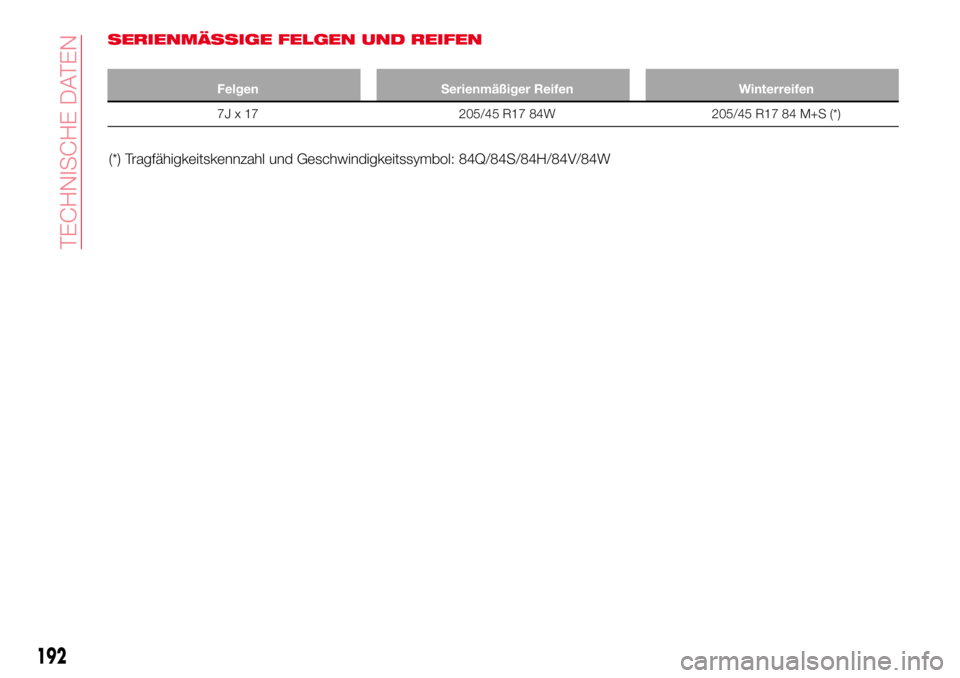

SERIENMÄSSIGE FELGEN UND REIFEN
Felgen Serienmäßiger Reifen Winterreifen
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Tragfähigkeitskennzahl und Geschwindigkeitssymbol: 84Q/84S/84H/84V/84W
192
TECHNISCHE DATEN

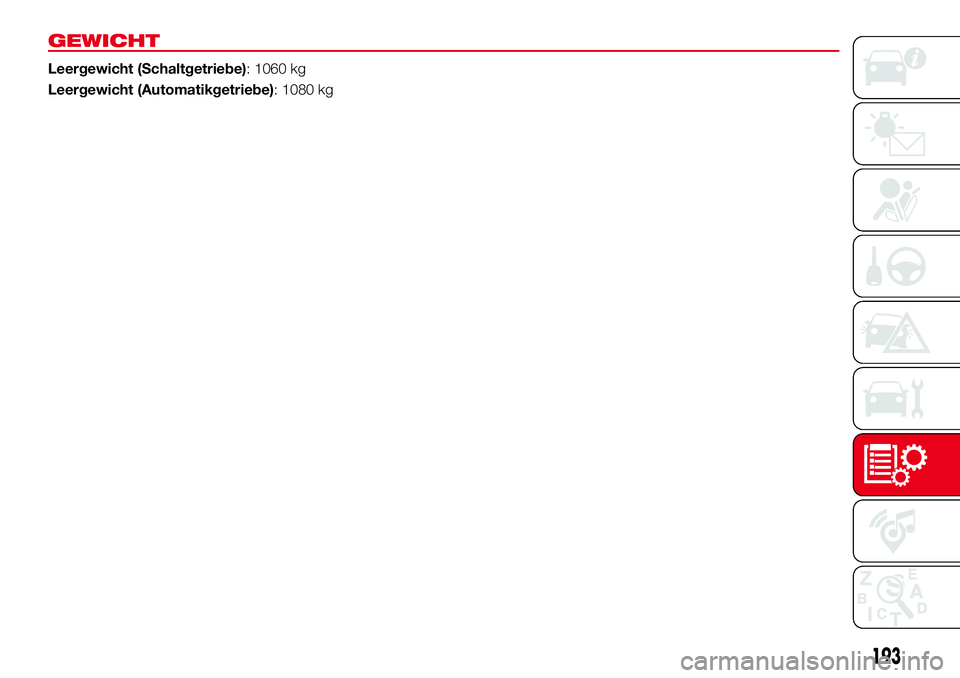

GEWICHT
Leergewicht (Schaltgetriebe): 1060 kg
Leergewicht (Automatikgetriebe): 1080 kg
193

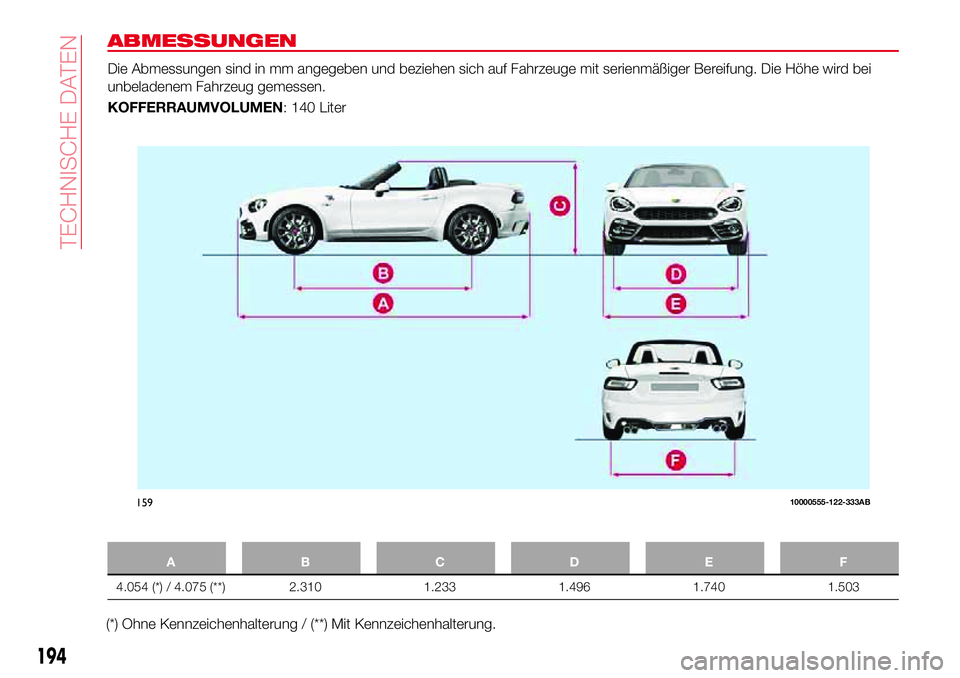

ABMESSUNGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßiger Bereifung. Die Höhe wird bei
unbeladenem Fahrzeug gemessen.
KOFFERRAUMVOLUMEN: 140 Liter
ABCDE F
4.054 (*) / 4.075 (**) 2.310 1.233 1.496 1.740 1.503
(*) Ohne Kennzeichenhalterung / (**) Mit Kennzeichenhalterung.
15910000555-122-333AB
194
TECHNISCHE DATEN

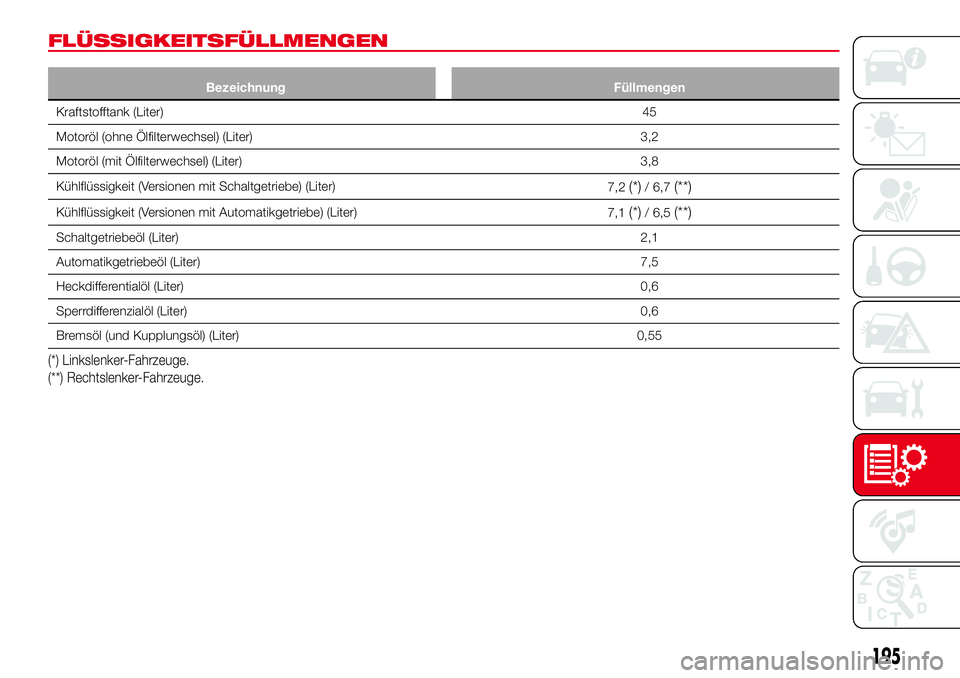

FLÜSSIGKEITSFÜLLMENGEN
Bezeichnung Füllmengen
Kraftstofftank (Liter)45
Motoröl (ohne Ölfilterwechsel) (Liter) 3,2
Motoröl (mit Ölfilterwechsel) (Liter) 3,8
Kühlflüssigkeit (Versionen mit Schaltgetriebe) (Liter)
7,2
(*)/6,7(**)
Kühlflüssigkeit (Versionen mit Automatikgetriebe) (Liter)
7,1(*)/6,5(**)
Schaltgetriebeöl (Liter)2,1
Automatikgetriebeöl (Liter)7,5
Heckdifferentialöl (Liter)0,6
Sperrdifferenzialöl (Liter)0,6
Bremsöl (und Kupplungsöl) (Liter) 0,55
(*) Linkslenker-Fahrzeuge.
(**) Rechtslenker-Fahrzeuge.
195

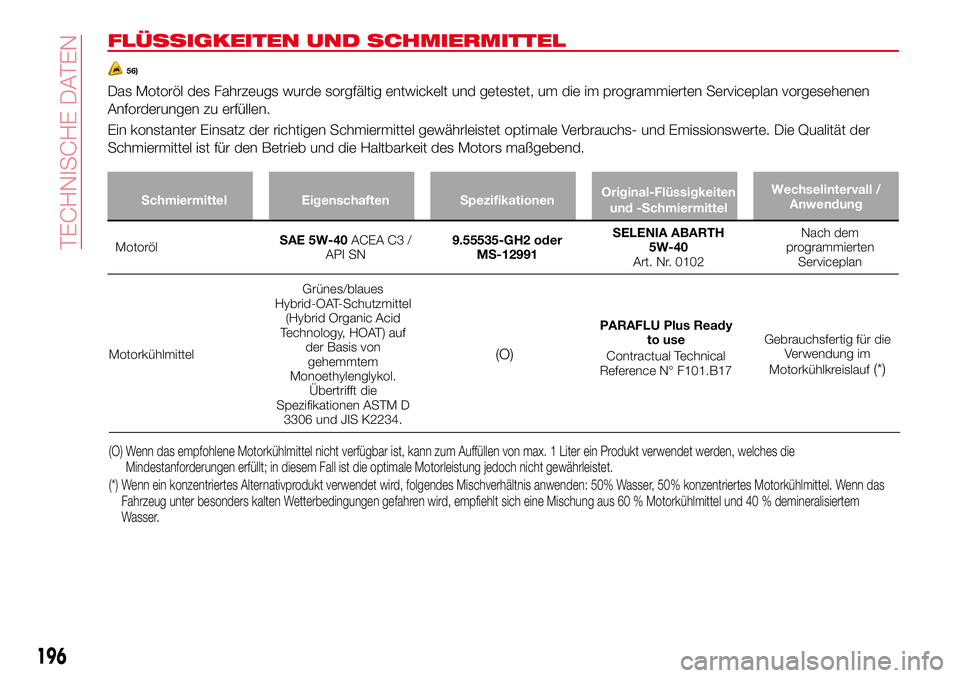

FLÜSSIGKEITEN UND SCHMIERMITTEL
56)
Das Motoröl des Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im programmierten Serviceplan vorgesehenen
Anforderungen zu erfüllen.
Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität der
Schmiermittel ist für den Betrieb und die Haltbarkeit des Motors maßgebend.
Schmiermittel Eigenschaften SpezifikationenOriginal-Flüssigkeiten
und -Schmiermittel
MotorölSAE 5W-40ACEA C3 /
API SN9.55535-GH2 oder
MS-12991SELENIA ABARTH
5W-40
Art. Nr. 0102Nach dem
programmierten
Serviceplan
196
TECHNISCHE DATEN
Wechselintervall /
Anwendung
MotorkühlmittelGrünes/blaues
Hybrid-OAT-Schutzmittel
(Hybrid Organic Acid
Technology, HOAT) auf
der Basis von
gehemmtem
Monoethylenglykol.
Übertrifft die
Spezifikationen ASTM D
3306 und JIS K2234.(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference N° F101.B17Gebrauchsfertig für die
Verwendung im
Motorkühlkreislauf
(*)
(O) Wenn das empfohlene Motorkühlmittel nicht verfügbar ist, kann zum Auffüllen von max. 1 Liter ein Produkt verwendet werden, welches die
Mindestanforderungen erfüllt; in diesem Fall ist die optimale Motorleistung jedoch nicht gewährleistet.
(*) Wenn ein konzentriertes Alternativprodukt verwendet wird, folgendes Mischverhältnis anwenden: 50% Wasser, 50% konzentriertes Motorkühlmittel. Wenn das
Fahrzeug unter besonders kalten Wetterbedingungen gefahren wird, empfiehlt sich eine Mischung aus 60 % Motorkühlmittel und 40 % demineralisiertem
Wasser.

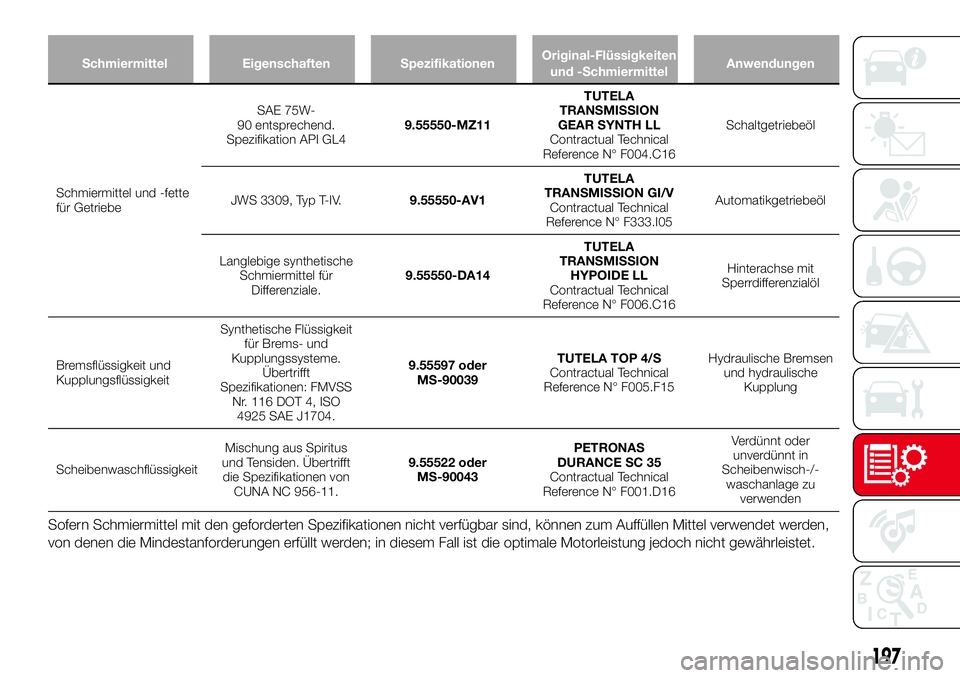

Schmiermittel Eigenschaften SpezifikationenOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Schmiermittel und -fette
für GetriebeSAE 75W-
90 entsprechend.
Spezifikation API GL49.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference N° F004.C16Schaltgetriebeöl
JWS 3309, Typ T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Automatikgetriebeöl
Langlebige synthetische
Schmiermittel für
Differenziale.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Hinterachse mit
Sperrdifferenzialöl
Bremsflüssigkeit und
KupplungsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungssysteme.
Übertrifft
Spezifikationen: FMVSS
Nr. 116 DOT 4, ISO
4925 SAE J1704.9.55597 oder
MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Kupplung
ScheibenwaschflüssigkeitMischung aus Spiritus
und Tensiden. Übertrifft
die Spezifikationen von
CUNA NC 956-11.9.55522 oder
MS-90043PETRONAS
DURANCE SC 35
Contractual Technical
Reference N° F001.D16Verdünnt oder
unverdünnt in
Scheibenwisch-/-
waschanlage zu
verwenden
Sofern Schmiermittel mit den geforderten Spezifikationen nicht verfügbar sind, können zum Auffüllen Mittel verwendet werden,
von denen die Mindestanforderungen erfüllt werden; in diesem Fall ist die optimale Motorleistung jedoch nicht gewährleistet.
197

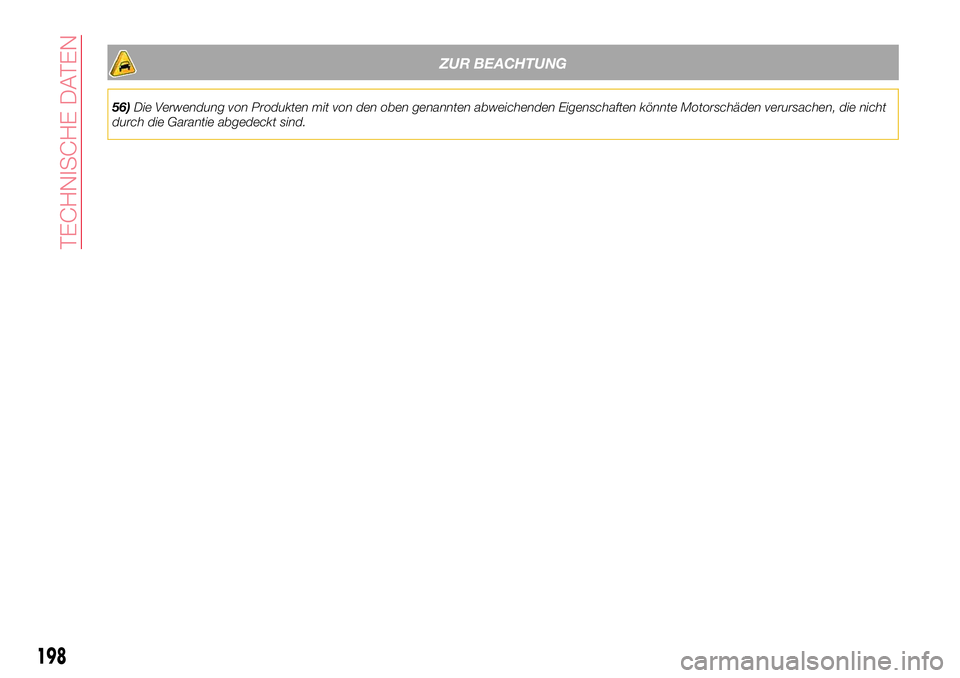

ZUR BEACHTUNG
56)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
198
