Abarth 124 Spider 2018 Drift- och underhållshandbok (in Swedish)

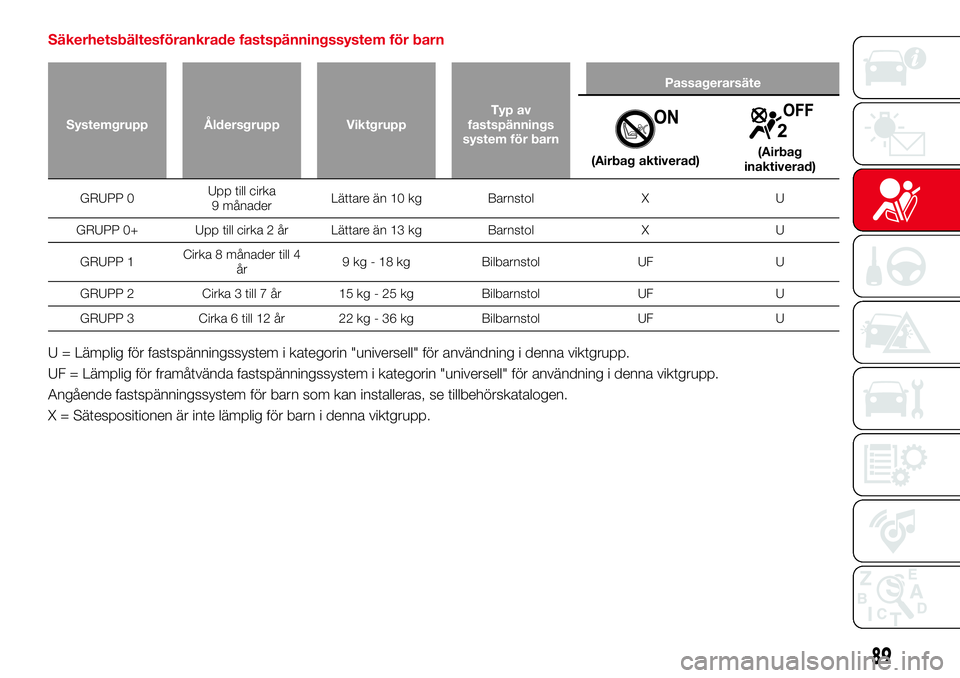

Säkerhetsbältesförankrade fastspänningssystem för barn
Systemgrupp Åldersgrupp ViktgruppTyp av
fastspännings
system för barnPassagerarsäte
(Airbag aktiverad)(Airbag
inaktiverad)
GRUPP 0Upp till cirka
9 månaderLättare än 10 kg Barnstol X U
GRUPP 0+ Upp till cirka 2 år Lättare än 13 kg Barnstol X U
GRUPP 1Cirka 8 månader till 4
år9 kg - 18 kg Bilbarnstol UF U
GRUPP 2 Cirka 3 till 7 år 15 kg - 25 kg Bilbarnstol UF U
GRUPP 3 Cirka 6 till 12 år 22 kg - 36 kg Bilbarnstol UF U
U = Lämplig för fastspänningssystem i kategorin "universell" för användning i denna viktgrupp.
UF = Lämplig för framåtvända fastspänningssystem i kategorin "universell" för användning i denna viktgrupp.
Angående fastspänningssystem för barn som kan installeras, se tillbehörskatalogen.
X = Sätespositionen är inte lämplig för barn i denna viktgrupp.
89

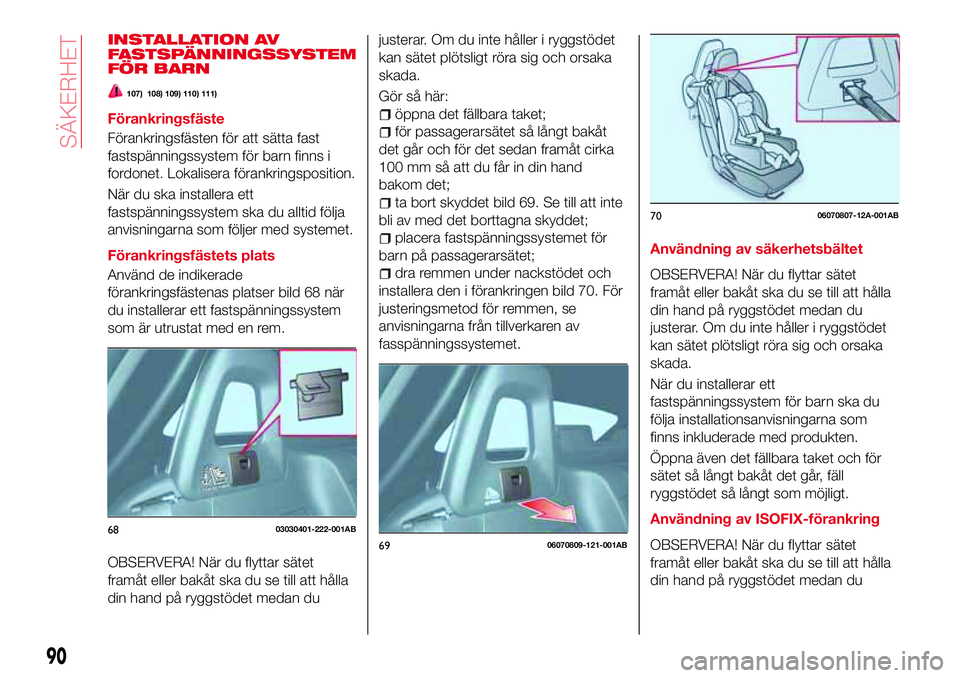

INSTALLATION AV
FASTSPÄNNINGSSYSTEM
FÖR BARN
107) 108) 109) 110) 111)
Förankringsfäste
Förankringsfästen för att sätta fast
fastspänningssystem för barn finns i
fordonet. Lokalisera förankringsposition.
När du ska installera ett
fastspänningssystem ska du alltid följa
anvisningarna som följer med systemet.
Förankringsfästets plats
Använd de indikerade
förankringsfästenas platser bild 68 när
du installerar ett fastspänningssystem
som är utrustat med en rem.
OBSERVERA! När du flyttar sätet
framåt eller bakåt ska du se till att hålla
din hand på ryggstödet medan dujusterar. Om du inte håller i ryggstödet
kan sätet plötsligt röra sig och orsaka
skada.
Gör så här:
öppna det fällbara taket;
för passagerarsätet så långt bakåt
det går och för det sedan framåt cirka
100 mm så att du får in din hand
bakom det;
ta bort skyddet bild 69. Se till att inte
bli av med det borttagna skyddet;
placera fastspänningssystemet för
barn på passagerarsätet;
dra remmen under nackstödet och
installera den i förankringen bild 70. För
justeringsmetod för remmen, se
anvisningarna från tillverkaren av
fasspänningssystemet.Användning av säkerhetsbältetOBSERVERA! När du flyttar sätet
framåt eller bakåt ska du se till att hålla
din hand på ryggstödet medan du
justerar. Om du inte håller i ryggstödet
kan sätet plötsligt röra sig och orsaka
skada.
När du installerar ett
fastspänningssystem för barn ska du
följa installationsanvisningarna som
finns inkluderade med produkten.
Öppna även det fällbara taket och för
sätet så långt bakåt det går, fäll
ryggstödet så långt som möjligt.
Användning av ISOFIX-förankring
OBSERVERA! När du flyttar sätet
framåt eller bakåt ska du se till att hålla
din hand på ryggstödet medan du
6803030401-222-001AB
6906070809-121-001AB
7006070807-12A-001AB
90
SÄKERHET

justerar. Om du inte håller i ryggstödet
kan sätet plötsligt röra sig och orsaka
skada.
Gör så här:
öppna det fällbara taket;
se till att tändningen är avstängd;
Skjut passagerarsätet så långt bakåt
som möjligt. Du kan behöva flytta sätet
framåt något och luta sätets ryggstöd, i
syfte att bidra till installationen av vissa
barnsäkerhetssystem.
se till att ryggstödet har låsts fast
ordentligt genom att trycka det bakåt
tills det är helt låst;

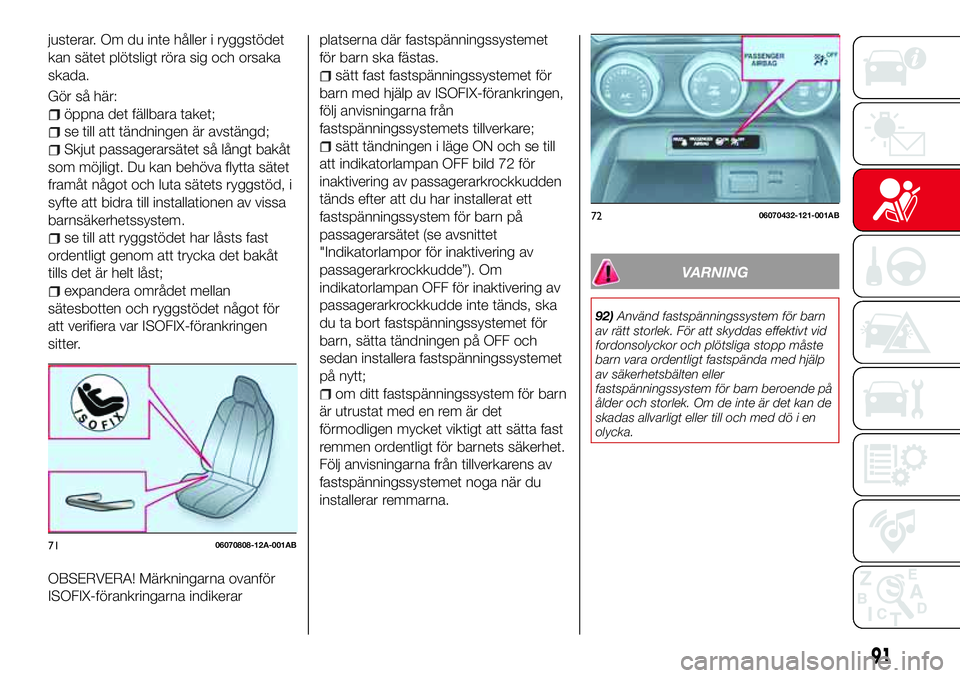

expandera området mellan
sätesbotten och ryggstödet något för
att verifiera var ISOFIX-förankringen
sitter.
OBSERVERA! Märkningarna ovanför
ISOFIX-förankringarna indikerarplatserna där fastspänningssystemet
för barn ska fästas.
sätt fast fastspänningssystemet för
barn med hjälp av ISOFIX-förankringen,
följ anvisningarna från
fastspänningssystemets tillverkare;
sätt tändningen i läge ON och se till
att indikatorlampan OFF bild 72 för
inaktivering av passagerarkrockkudden
tänds efter att du har installerat ett
fastspänningssystem för barn på
passagerarsätet (se avsnittet
"Indikatorlampor för inaktivering av
passagerarkrockkudde”). Om
indikatorlampan OFF för inaktivering av
passagerarkrockkudde inte tänds, ska
du ta bort fastspänningssystemet för
barn, sätta tändningen på OFF och
sedan installera fastspänningssystemet
på nytt;
om ditt fastspänningssystem för barn
är utrustat med en rem är det
förmodligen mycket viktigt att sätta fast
remmen ordentligt för barnets säkerhet.
Följ anvisningarna från tillverkarens av
fastspänningssystemet noga när du
installerar remmarna.
VARNING
92)Använd fastspänningssystem för barn
av rätt storlek. För att skyddas effektivt vid
fordonsolyckor och plötsliga stopp måste
barn vara ordentligt fastspända med hjälp
av säkerhetsbälten eller
fastspänningssystem för barn beroende på
ålder och storlek. Om de inte är det kan de
skadas allvarligt eller till och med dö i en
olycka.
7106070808-12A-001AB
7206070432-121-001AB
91

93)Följ tillverkarens anvisningar och ha
alltid fastspänningssystemet för barn
fastsatt. Det är farligt om
fastspänningssystemet inte sitter fast. Vid
ett plötsligt stopp eller en kollision kan det
röra sig och orsaka allvarliga skador eller
dödsfall för barnet eller andra personer i
fordonet. Se till att fastspänningssystemet
för barn sitter fast ordentligt i enlighet med
tillverkarens anvisningar. När det inte
används ska du ta ut det ur bilen eller sätta
fast det med ett säkerhetsbälte, eller låsa
fast det i båda ISOFIX-fästena, och fästa
motsvarande remförankring.
94)Se alltid till att barn sitter i ett ordentligt
fastspänningssystem för barn. Det är
extremt farligt att hålla ett barn i sin famn
när fordonet är i rörelse. Oavsett hur stark
personen är kan han/hon inte hålla fast ett
barn vid ett plötsligt stopp eller en kollision
och det kan resultera i allvarliga skador eller
dödsfall för barnet eller andra personer i
fordonet. Även i en lindrig olycka kan
barnet exponeras för krockkuddkrafter som
kan leda till allvarliga skador eller dödsfall,
eller så kan barnet fara in i en vuxen med
skador på både barnet och den vuxne som
resultat.95)Se alltid till att indikatorlampan för
inaktivering, OFF, av passagerarsidans
airbag lyser när du använder ett
säkerhetssystem för barn. Det är extremt
farligt att sätta ett barn i ett
fastspänningssystem som har installerats
på passagerarsätet när indikatorlampan
OFF för inaktivering av
passagerarkrockkudden inte är tänd. Vid
en olycka kan en krockkudde lösas ut och
orsaka allvarliga skador eller till och med
dödsfall för barnet som sitter i
fastspänningssystemet. Se alltid till att
indikatorlampan OFF för inaktivering av
passagerarkrockkudden är tänd.
96)Ytterst farligt! Använd aldrig ett
bakåtvänt fastspänningssystem för barn på
passagerarsätet när det finns krockkudde
som kan lösa ut: Använd ALDRIG en
bakåtvänd bilbarnstol på ett säte som
skyddas av en AKTIV AIRBAG framför den,
annars kan DÖDSFALL eller ALLVARLIGA
SKADOR inträffa på BARNET. Fordon med
en passagerarkrockkudde har en
varningsskylt fäst som det visas nedan.
Denna varningsskylt visas i enlighet med
bestämmelserna.
97)Även vid en lindrig kollision kan
fastspänningssystemet för barn träffas av
en utlösande krockkudde och tryckas
våldsamt bakåt med allvarliga skador på
eller dödsfall för barnet som resultat. Om
ditt fordon är utrustat med
klassificeringssystem för passagerare, ska
du alltid se till att indikatorlampan OFF för
inaktivering av passagerarkrockkudden är
tänd när du installerar ett bakåtvänt
fastspänningssystem för barn på
passagerarsätet.98)Innan du installerar
fastspänningssystemet för barn på
passagerarsätet ska du flytta
passagerarsätet så långt bakåt som
möjligt. Den bakersta positionen kanske
inte är lämplig för installation av vissa
fasthållningsanordningar. Vid en kollision
kan kraften från en utlösande krockkudde
orsaka allvarliga skador eller dödsfall för
barnet. Se till att indikatorlampan OFF för
inaktivering av passagerarkrockkudden är
tänd.
99)Det är farligt att sätta ett barn i ett
säkerhetssystem på passagerarsätet under
vissa förhållanden. Ditt fordon är utrustat
med givare för klassificeringssystemet för
passagerare. Även med denna givare kan
det vara farligt att använda ett
fastspänningssystem för barn på
passagerarsätet. Under följande
förhållanden ökar faran för att
passagerarkrockkudden ska lösa ut, vilket
kan leda till allvarliga skador på eller
dödsfall för barnet. Indikatorlampan OFF
för inaktivering av passagerarkrockkudden
tänds inte när du sätter ett barn i
fastspänningssystemet för barn / Bagage
eller andra föremål placeras på sätet med
barnet i fastspänningssystemet för barn /
Sätet tvättas / Vätskor spills på sätet /
Passagerarsätet flyttas bakåt, trycks in i
bagage eller andra föremål som placerats
bakom det / Bagage eller andra föremål
placeras mellan passagerarsätet och
förarsätet / En elektrisk apparat placeras på
passagerarsätet / En extra elektrisk
apparat, såsom en sätesvärmare,
installeras på passagerarsätets yta.
92
SÄKERHET

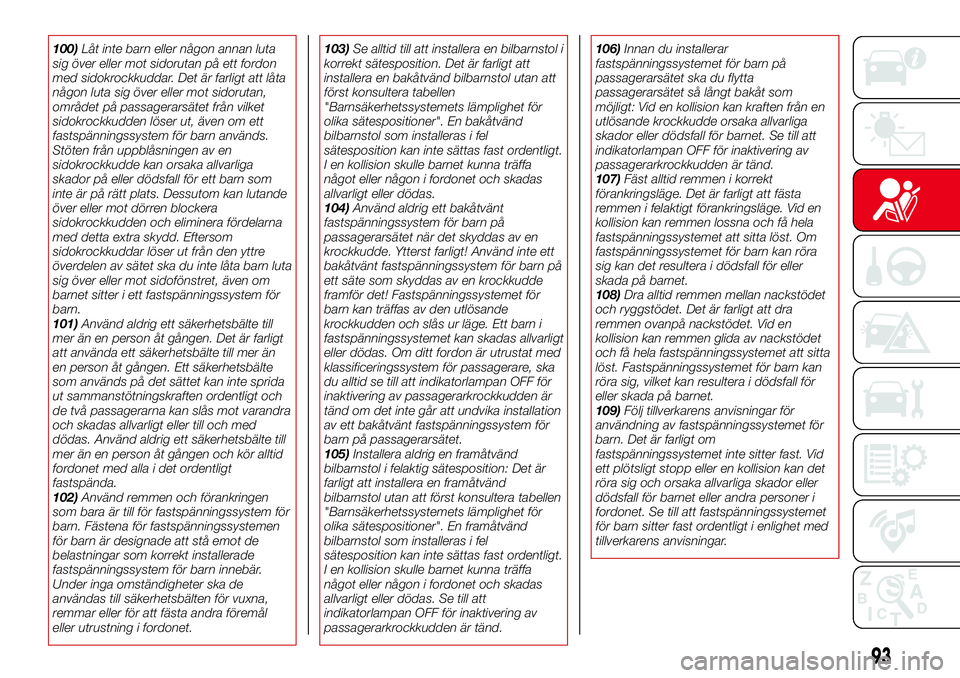

100)Låt inte barn eller någon annan luta
sig över eller mot sidorutan på ett fordon
med sidokrockkuddar. Det är farligt att låta
någon luta sig över eller mot sidorutan,
området på passagerarsätet från vilket
sidokrockkudden löser ut, även om ett
fastspänningssystem för barn används.
Stöten från uppblåsningen av en
sidokrockkudde kan orsaka allvarliga
skador på eller dödsfall för ett barn som
inte är på rätt plats. Dessutom kan lutande
över eller mot dörren blockera
sidokrockkudden och eliminera fördelarna
med detta extra skydd. Eftersom
sidokrockkuddar löser ut från den yttre
överdelen av sätet ska du inte låta barn luta
sig över eller mot sidofönstret, även om
barnet sitter i ett fastspänningssystem för
barn.
101)Använd aldrig ett säkerhetsbälte till
mer än en person åt gången. Det är farligt
att använda ett säkerhetsbälte till mer än
en person åt gången. Ett säkerhetsbälte
som används på det sättet kan inte sprida
ut sammanstötningskraften ordentligt och
de två passagerarna kan slås mot varandra
och skadas allvarligt eller till och med
dödas. Använd aldrig ett säkerhetsbälte till
mer än en person åt gången och kör alltid
fordonet med alla i det ordentligt
fastspända.
102)Använd remmen och förankringen
som bara är till för fastspänningssystem för
barn. Fästena för fastspänningssystemen
för barn är designade att stå emot de
belastningar som korrekt installerade
fastspänningssystem för barn innebär.
Under inga omständigheter ska de
användas till säkerhetsbälten för vuxna,
remmar eller för att fästa andra föremål
eller utrustning i fordonet.103)Se alltid till att installera en bilbarnstol i
korrekt sätesposition. Det är farligt att
installera en bakåtvänd bilbarnstol utan att
först konsultera tabellen
"Barnsäkerhetssystemets lämplighet för
olika sätespositioner". En bakåtvänd
bilbarnstol som installeras i fel
sätesposition kan inte sättas fast ordentligt.
I en kollision skulle barnet kunna träffa
något eller någon i fordonet och skadas
allvarligt eller dödas.
104)Använd aldrig ett bakåtvänt
fastspänningssystem för barn på
passagerarsätet när det skyddas av en
krockkudde. Ytterst farligt! Använd inte ett
bakåtvänt fastspänningssystem för barn på
ett säte som skyddas av en krockkudde
framför det! Fastspänningssystemet för
barn kan träffas av den utlösande
krockkudden och slås ur läge. Ett barn i
fastspänningssystemet kan skadas allvarligt
eller dödas. Om ditt fordon är utrustat med
klassificeringssystem för passagerare, ska
du alltid se till att indikatorlampan OFF för
inaktivering av passagerarkrockkudden är
tänd om det inte går att undvika installation
av ett bakåtvänt fastspänningssystem för
barn på passagerarsätet.
105)Installera aldrig en framåtvänd
bilbarnstol i felaktig sätesposition: Det är
farligt att installera en framåtvänd
bilbarnstol utan att först konsultera tabellen
"Barnsäkerhetssystemets lämplighet för
olika sätespositioner". En framåtvänd
bilbarnstol som installeras i fel
sätesposition kan inte sättas fast ordentligt.
I en kollision skulle barnet kunna träffa
något eller någon i fordonet och skadas
allvarligt eller dödas. Se till att
indikatorlampan OFF för inaktivering av
passagerarkrockkudden är tänd.106)Innan du installerar
fastspänningssystemet för barn på
passagerarsätet ska du flytta
passagerarsätet så långt bakåt som
möjligt: Vid en kollision kan kraften från en
utlösande krockkudde orsaka allvarliga
skador eller dödsfall för barnet. Se till att
indikatorlampan OFF för inaktivering av
passagerarkrockkudden är tänd.
107)Fäst alltid remmen i korrekt
förankringsläge. Det är farligt att fästa
remmen i felaktigt förankringsläge. Vid en
kollision kan remmen lossna och få hela
fastspänningssystemet att sitta löst. Om
fastspänningssystemet för barn kan röra
sig kan det resultera i dödsfall för eller
skada på barnet.
108)Dra alltid remmen mellan nackstödet
och ryggstödet. Det är farligt att dra
remmen ovanpå nackstödet. Vid en
kollision kan remmen glida av nackstödet
och få hela fastspänningssystemet att sitta
löst. Fastspänningssystemet för barn kan
röra sig, vilket kan resultera i dödsfall för
eller skada på barnet.
109)Följ tillverkarens anvisningar för
användning av fastspänningssystemet för
barn. Det är farligt om
fastspänningssystemet inte sitter fast. Vid
ett plötsligt stopp eller en kollision kan det
röra sig och orsaka allvarliga skador eller
dödsfall för barnet eller andra personer i
fordonet. Se till att fastspänningssystemet
för barn sitter fast ordentligt i enlighet med
tillverkarens anvisningar.
93

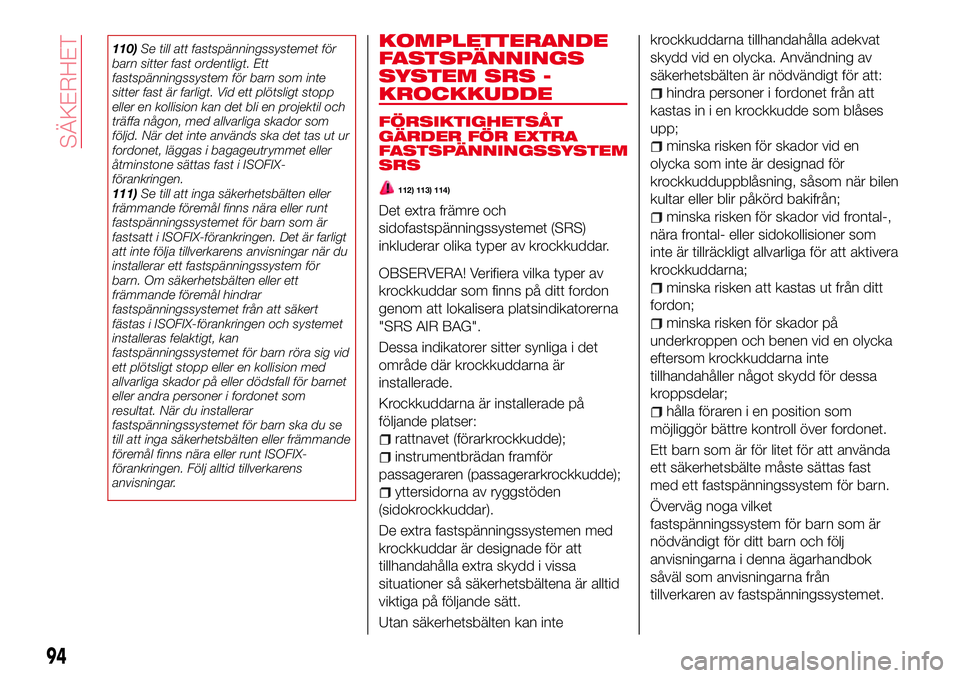

110)Se till att fastspänningssystemet för
barn sitter fast ordentligt. Ett
fastspänningssystem för barn som inte
sitter fast är farligt. Vid ett plötsligt stopp
eller en kollision kan det bli en projektil och
träffa någon, med allvarliga skador som
följd. När det inte används ska det tas ut ur
fordonet, läggas i bagageutrymmet eller
åtminstone sättas fast i ISOFIX-
förankringen.
111)Se till att inga säkerhetsbälten eller
främmande föremål finns nära eller runt
fastspänningssystemet för barn som är
fastsatt i ISOFIX-förankringen. Det är farligt
att inte följa tillverkarens anvisningar när du
installerar ett fastspänningssystem för
barn. Om säkerhetsbälten eller ett
främmande föremål hindrar
fastspänningssystemet från att säkert
fästas i ISOFIX-förankringen och systemet
installeras felaktigt, kan
fastspänningssystemet för barn röra sig vid
ett plötsligt stopp eller en kollision med
allvarliga skador på eller dödsfall för barnet
eller andra personer i fordonet som
resultat. När du installerar
fastspänningssystemet för barn ska du se
till att inga säkerhetsbälten eller främmande
föremål finns nära eller runt ISOFIX-
förankringen. Följ alltid tillverkarens
anvisningar.KOMPLETTERANDE
FASTSPÄNNINGS
SYSTEM SRS -
KROCKKUDDE
FÖRSIKTIGHETSÅT
GÄRDER FÖR EXTRA
FASTSPÄNNINGSSYSTEM
SRS
112) 113) 114)
Det extra främre och
sidofastspänningssystemet (SRS)
inkluderar olika typer av krockkuddar.
OBSERVERA! Verifiera vilka typer av
krockkuddar som finns på ditt fordon
genom att lokalisera platsindikatorerna
"SRS AIR BAG".
Dessa indikatorer sitter synliga i det
område där krockkuddarna är
installerade.
Krockkuddarna är installerade på
följande platser:
rattnavet (förarkrockkudde);
instrumentbrädan framför
passageraren (passagerarkrockkudde);
yttersidorna av ryggstöden
(sidokrockkuddar).
De extra fastspänningssystemen med
krockkuddar är designade för att
tillhandahålla extra skydd i vissa
situationer så säkerhetsbältena är alltid
viktiga på följande sätt.
Utan säkerhetsbälten kan intekrockkuddarna tillhandahålla adekvat
skydd vid en olycka. Användning av
säkerhetsbälten är nödvändigt för att:
hindra personer i fordonet från att
kastas in i en krockkudde som blåses
upp;
minska risken för skador vid en
olycka som inte är designad för
krockkudduppblåsning, såsom när bilen
kultar eller blir påkörd bakifrån;
minska risken för skador vid frontal-,
nära frontal- eller sidokollisioner som
inte är tillräckligt allvarliga för att aktivera
krockkuddarna;
minska risken att kastas ut från ditt
fordon;
minska risken för skador på
underkroppen och benen vid en olycka
eftersom krockkuddarna inte
tillhandahåller något skydd för dessa
kroppsdelar;
hålla föraren i en position som
möjliggör bättre kontroll över fordonet.
Ett barn som är för litet för att använda
ett säkerhetsbälte måste sättas fast
med ett fastspänningssystem för barn.
Överväg noga vilket
fastspänningssystem för barn som är
nödvändigt för ditt barn och följ
anvisningarna i denna ägarhandbok
såväl som anvisningarna från
tillverkaren av fastspänningssystemet.
94
SÄKERHET

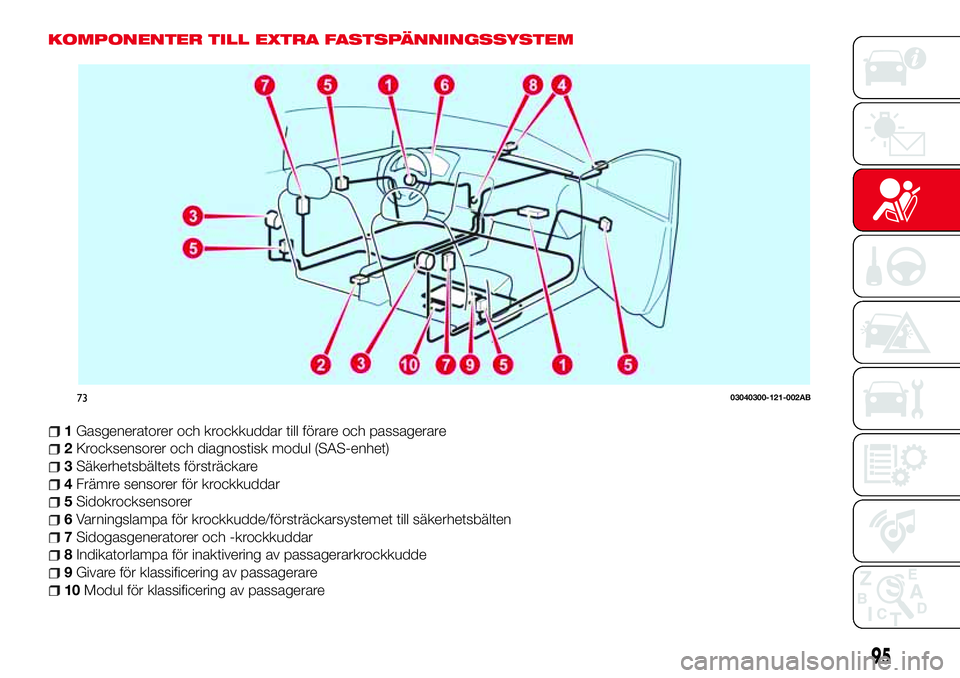

KOMPONENTER TILL EXTRA FASTSPÄNNINGSSYSTEM
1Gasgeneratorer och krockkuddar till förare och passagerare
2Krocksensorer och diagnostisk modul (SAS-enhet)
3Säkerhetsbältets försträckare
4Främre sensorer för krockkuddar
5Sidokrocksensorer
6Varningslampa för krockkudde/försträckarsystemet till säkerhetsbälten
7Sidogasgeneratorer och -krockkuddar
8Indikatorlampa för inaktivering av passagerarkrockkudde
9Givare för klassificering av passagerare
10Modul för klassificering av passagerare
7303040300-121-002AB
95

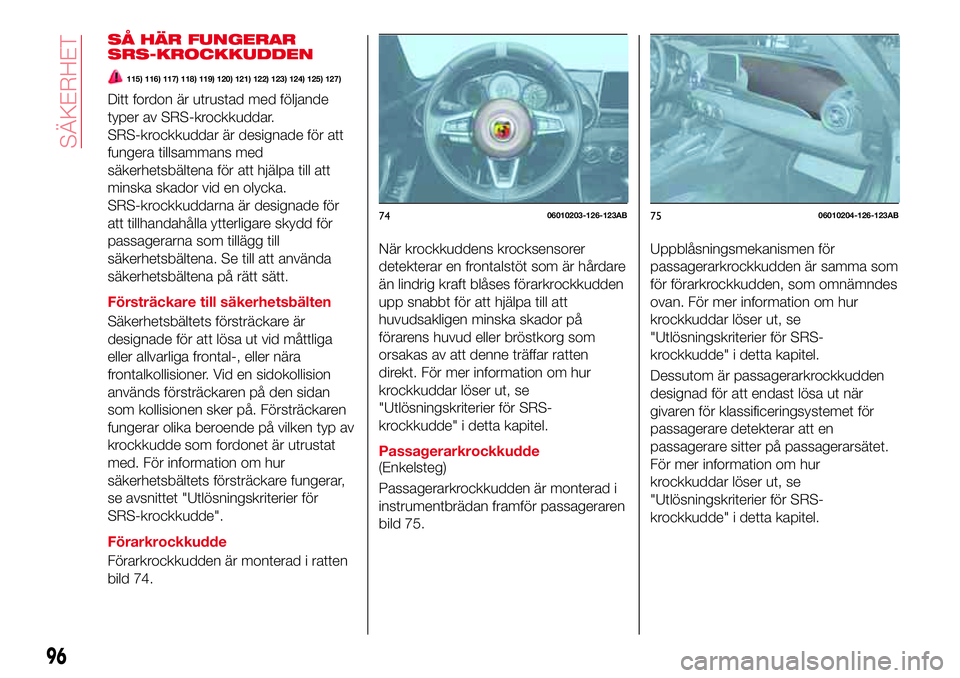

SÅ HÄR FUNGERAR
SRS-KROCKKUDDEN
115) 116) 117) 118) 119) 120) 121) 122) 123) 124) 125) 127)
Ditt fordon är utrustad med följande
typer av SRS-krockkuddar.
SRS-krockkuddar är designade för att
fungera tillsammans med
säkerhetsbältena för att hjälpa till att
minska skador vid en olycka.
SRS-krockkuddarna är designade för
att tillhandahålla ytterligare skydd för
passagerarna som tillägg till
säkerhetsbältena. Se till att använda
säkerhetsbältena på rätt sätt.
Försträckare till säkerhetsbälten
Säkerhetsbältets försträckare är
designade för att lösa ut vid måttliga
eller allvarliga frontal-, eller nära
frontalkollisioner. Vid en sidokollision
används försträckaren på den sidan
som kollisionen sker på. Försträckaren
fungerar olika beroende på vilken typ av
krockkudde som fordonet är utrustat
med. För information om hur
säkerhetsbältets försträckare fungerar,
se avsnittet "Utlösningskriterier för
SRS-krockkudde".
Förarkrockkudde
Förarkrockkudden är monterad i ratten
bild 74.När krockkuddens krocksensorer
detekterar en frontalstöt som är hårdare
än lindrig kraft blåses förarkrockkudden
upp snabbt för att hjälpa till att
huvudsakligen minska skador på
förarens huvud eller bröstkorg som
orsakas av att denne träffar ratten
direkt. För mer information om hur
krockkuddar löser ut, se
"Utlösningskriterier för SRS-
krockkudde" i detta kapitel.
Passagerarkrockkudde
(Enkelsteg)
Passagerarkrockkudden är monterad i
instrumentbrädan framför passageraren
bild 75.Uppblåsningsmekanismen för
passagerarkrockkudden är samma som
för förarkrockkudden, som omnämndes
ovan. För mer information om hur
krockkuddar löser ut, se
"Utlösningskriterier för SRS-
krockkudde" i detta kapitel.
Dessutom är passagerarkrockkudden
designad för att endast lösa ut när
givaren för klassificeringsystemet för
passagerare detekterar att en
passagerare sitter på passagerarsätet.
För mer information om hur
krockkuddar löser ut, se
"Utlösningskriterier för SRS-
krockkudde" i detta kapitel.
7406010203-126-123AB7506010204-126-123AB
96
SÄKERHET

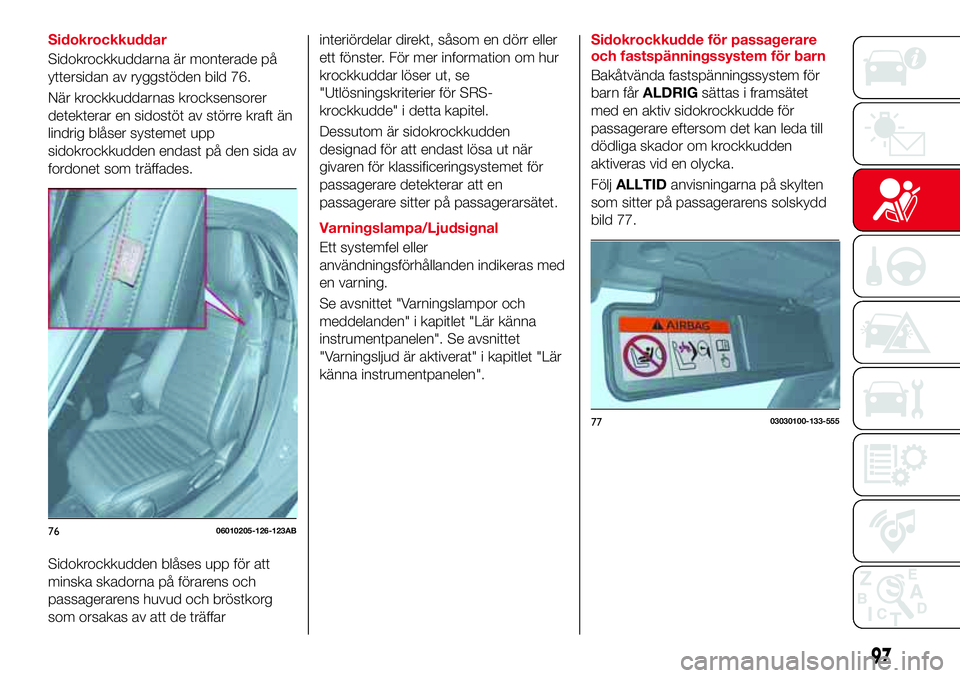

Sidokrockkuddar
Sidokrockkuddarna är monterade på
yttersidan av ryggstöden bild 76.
När krockkuddarnas krocksensorer
detekterar en sidostöt av större kraft än
lindrig blåser systemet upp
sidokrockkudden endast på den sida av
fordonet som träffades.
Sidokrockkudden blåses upp för att
minska skadorna på förarens och
passagerarens huvud och bröstkorg
som orsakas av att de träffarinteriördelar direkt, såsom en dörr eller
ett fönster. För mer information om hur
krockkuddar löser ut, se
"Utlösningskriterier för SRS-
krockkudde" i detta kapitel.
Dessutom är sidokrockkudden
designad för att endast lösa ut när
givaren för klassificeringsystemet för
passagerare detekterar att en
passagerare sitter på passagerarsätet.
Varningslampa/Ljudsignal
Ett systemfel eller
användningsförhållanden indikeras med
en varning.
Se avsnittet "Varningslampor och
meddelanden" i kapitlet "Lär känna
instrumentpanelen". Se avsnittet
"Varningsljud är aktiverat" i kapitlet "Lär
känna instrumentpanelen".Sidokrockkudde för passagerare
och fastspänningssystem för barn
Bakåtvända fastspänningssystem för
barn fårALDRIGsättas i framsätet
med en aktiv sidokrockkudde för
passagerare eftersom det kan leda till
dödliga skador om krockkudden
aktiveras vid en olycka.
FöljALLTIDanvisningarna på skylten
som sitter på passagerarens solskydd
bild 77.
7606010205-126-123AB
7703030100-133-555
97

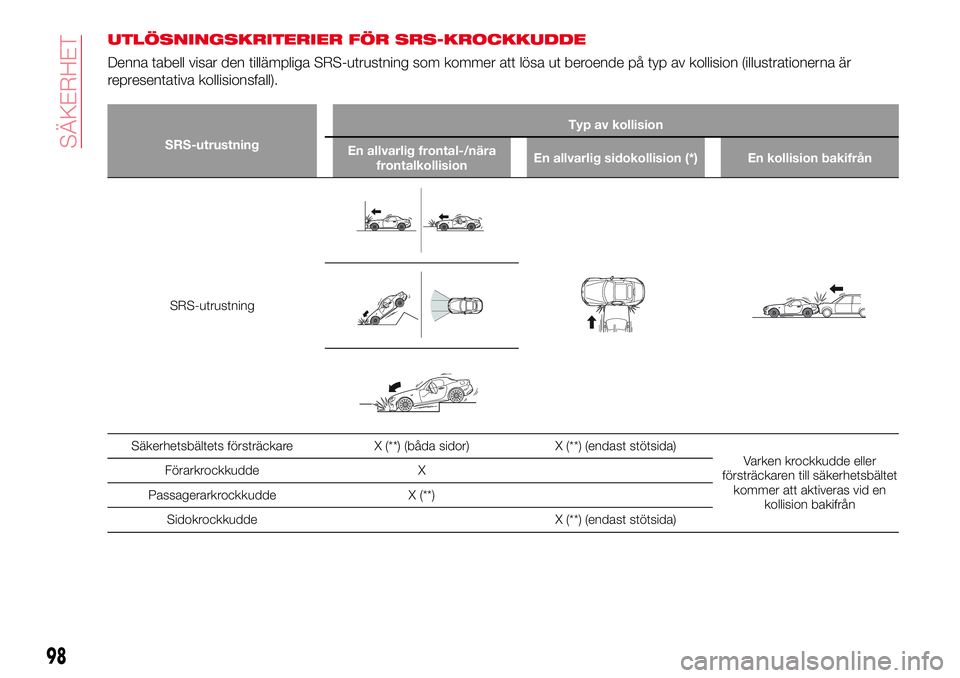

UTLÖSNINGSKRITERIER FÖR SRS-KROCKKUDDE
Denna tabell visar den tillämpliga SRS-utrustning som kommer att lösa ut beroende på typ av kollision (illustrationerna är
representativa kollisionsfall).
SRS-utrustningTyp av kollision
En allvarlig frontal-/nära
frontalkollisionEn allvarlig sidokollision (*) En kollision bakifrån
SRS-utrustning
Säkerhetsbältets försträckare X (**) (båda sidor) X (**) (endast stötsida)
Varken krockkudde eller
försträckaren till säkerhetsbältet
kommer att aktiveras vid en
kollision bakifrån Förarkrockkudde X
Passagerarkrockkudde X (**)
Sidokrockkudde X (**) (endast stötsida)
98
SÄKERHET
