dashboard Abarth 124 Spider 2018 Instructieboek (in Dutch)

KENNISMAKING MET HET VOERTUIG
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren wij u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen onmiddellijk zien wat
hier beschreven is.DASHBOARD................8
SLEUTELS..................9
CONTACTSLOT..............11
GEAVANCEERD KEYLESS ENTRY
SYSTEEM.................14
BEVEILIGINGSALARM VOERTUIG . .15
PORTIEREN................16
STOELEN..................20
HOOFDSTEUNEN............22
STUURWIEL................23
SPIEGELS.................23
BUITENVERLICHTING..........25
RUITENWISSERS/SPROEIER
VOORRUIT................29
KLIMAATREGELING...........32
ELEKTRISCHE RUITEN.........37
INTERNE APPARATUUR........38
ACHTERKLEP...............39
MOTORKAP................42
CABRIOLETKAP (ZACHTE KAP) . . .43
7

DASHBOARD
1 – Instelbare luchtventilatie zijkant; 2 – Bedieningshendel buitenverlichting; 3 – Instrumentenpaneel; 4 – Ruitenwisserhendel;
5 – Instelbare luchtventilatie midden; 6 – Knop alarmknipperlichten; 7 – Radio 3” of Radio 7”-systeem (indien aanwezig);
8 – Air Bag passagier; 9 – Instelbare luchtventilatie midden (passagierszijde); 10 – Klimaatregeling; 11 – Contactslot;
12 – Airbag bestuurder; 13 – Bedieningsknoppen (TPMS-systeem/DSC-systeem)
102010200-123-555AB
8
KENNISMAKING MET HET VOERTUIG

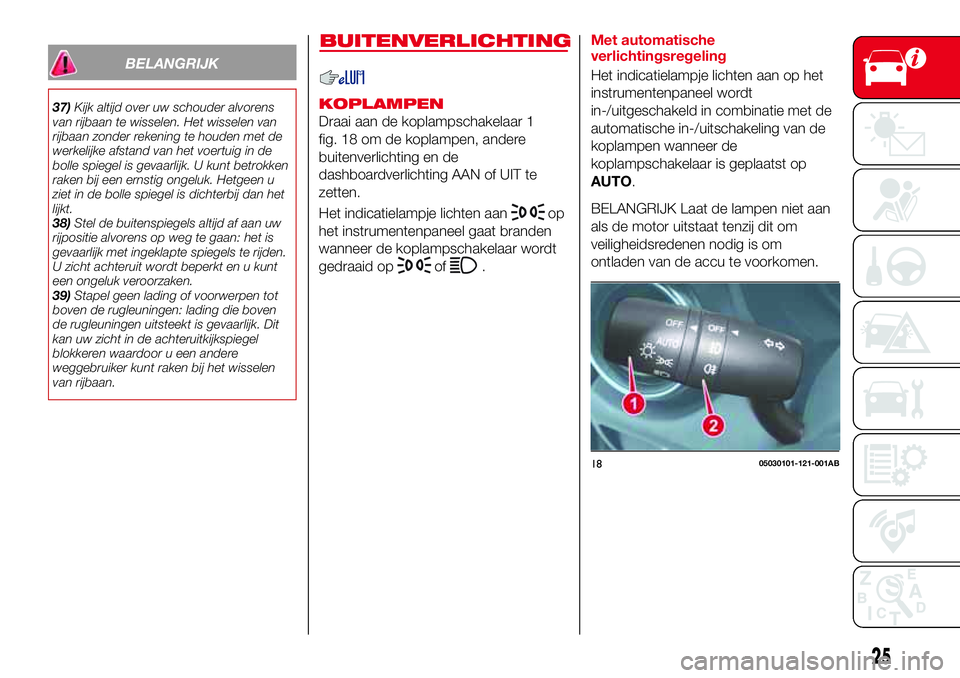

BELANGRIJK
37)Kijk altijd over uw schouder alvorens
van rijbaan te wisselen. Het wisselen van
rijbaan zonder rekening te houden met de
werkelijke afstand van het voertuig in de
bolle spiegel is gevaarlijk. U kunt betrokken
raken bij een ernstig ongeluk. Hetgeen u
ziet in de bolle spiegel is dichterbij dan het
lijkt.
38)Stel de buitenspiegels altijd af aan uw
rijpositie alvorens op weg te gaan: het is
gevaarlijk met ingeklapte spiegels te rijden.
U zicht achteruit wordt beperkt en u kunt
een ongeluk veroorzaken.
39)Stapel geen lading of voorwerpen tot
boven de rugleuningen: lading die boven
de rugleuningen uitsteekt is gevaarlijk. Dit
kan uw zicht in de achteruitkijkspiegel
blokkeren waardoor u een andere
weggebruiker kunt raken bij het wisselen
van rijbaan.
BUITENVERLICHTING
KOPLAMPEN
Draai aan de koplampschakelaar 1
fig. 18 om de koplampen, andere
buitenverlichting en de
dashboardverlichting AAN of UIT te
zetten.
Het indicatielampje lichten aan
op
het instrumentenpaneel gaat branden
wanneer de koplampschakelaar wordt
gedraaid op
of.Met automatische
verlichtingsregeling
Het indicatielampje lichten aan op het
instrumentenpaneel wordt
in-/uitgeschakeld in combinatie met de
automatische in-/uitschakeling van de
koplampen wanneer de
koplampschakelaar is geplaatst op
AUTO.
BELANGRIJK Laat de lampen niet aan
als de motor uitstaat tenzij dit om
veiligheidsredenen nodig is om
ontladen van de accu te voorkomen.
1805030101-121-001AB
25

DAGVERLICHTING (DRL)
40) 41)
In bepaalde landen moeten de lampen
van de rijdende voertuigen overdag zijn
ingeschakeld (dagrijverlichting).
De dagrijverlichting wordt automatisch
ingeschakeld als het voertuig start met
rijden.
De dagrijverlichting schakelt uit als de
parkeerrem wordt bediend of de
selectiehendel op de stand P wordt
gezet (versies met automatische
versnellingsbak).
GROOTLICHT
De koplampen schakelen tussen
grootlicht en stadslicht door de hendel
naar voor en naar achter te bewegen.
Als het grootlicht aan is, gaat het
waarschuwingslampje
branden.
FLASH TO PASS
Flash to pass (knipperen om in te halen)
kan worden gebruikt als het contact is
ingeschakeld (AAN).
Trek om met de koplampen te
knipperen de hendel naar u toe (de
koplampschakelaar hoeft hiervoor niet
te zijn ingeschakeld).
Het waarschuwingslampje
op het
instrumentenpaneel gaat tegelijkertijd
branden.De hendel keert terug naar de normale
stand als deze wordt losgelaten.
AUTOMATISCHE
VERLICHTING
(indien aanwezig)
Lichtsensor
Als de koplampschakelaar op de
AUTO-stand staat en het contact is
ingeschakeld (AAN), dan neemt de
lichtsensor de helderheid of duisternis
van de omgeving waar en worden de
koplampen, overige buitenverlichting en
de dashboardverlichting automatisch in
of uitgeschakeld.
BELANGRIJK De lichtsensor werkt
tevens als regensensor voor de
automatische wisserregeling. Houd
handen en krabbers weg van de ruit als
de wisserhendel in de stand AUTO
staat en het contact is ingeschakeld
(AAN) aangezien vingers klem kunnen
komen te zitten of de ruitenwissers of
rubbers beschadigd kunnen raken als
de ruitenwissers automatisch worden
geactiveerd. Als u de voorruit gaat
reinigen, controleer dan of de
ruitenwissers volledig zijn uitgeschakeld
(dit is met name van belang bij het
weghalen van ijs en sneeuw), met name
als het aanlokkelijk is om de motor te
laten lopen.COMING HOME-
VERLICHTINGS
SYSTEEM
Het Coming Home-verlichtingssysteem
schakelt de koplampen (dimlicht) in als
de hendel wordt bediend.
Inschakeling van het systeem
Als aan de hendel wordt getrokken
terwijl het contact op ACC of UIT staat,
worden de stadslichten ingeschakeld.
De koplampen doven na een bepaalde
tijdsperiode nadat de portieren zijn
gesloten.
De tijd totdat de koplampen
uitschakelen nadat alle portieren zijn
gesloten, kan worden gewijzigd. Als er
gedurende 3 minuten nadat aan de
hendel is getrokken geen bewerkingen
worden uitgevoerd, schakelen de
koplampen uit.
De koplampen schakelen uit als
nogmaals aan de hendel wordt
getrokken terwijl de koplampen aan
zijn.
MISTVOORLICHTEN
De mistvoorlichten kunnen worden
gebruikt als het contact is
ingeschakeld.
Inschakelen
Draai de koplampschakelaar 1
fig. 19 naar de stand
of
26
KENNISMAKING MET HET VOERTUIG

alvorens de mistvoorlichten te
ontsteken.
Draai de mistlichtschakelaar 2 naar de
stand
of(schakelaar draait
automatisch naar de stand
).
Het waarschuwingslampje
in het
instrumentenpaneel brandt als de
mistvoorlichten zijn ingeschakeld.
Uitschakelen
Voer een van de volgende bewerkingen
uit om de mistvoorlichten uit te
schakelen:
zet de mistlichtschakelaar 2 in de
stand UIT;
zet de koplampschakelaar 1 in de
stand UIT;
zet het contact op een andere stand
dan ON (AAN).Met automatische
verlichtingsregeling
Als de mistlichtschakelaar 2 in de stand
ofstaat en de
koplampschakelaar in de AUTO-stand
staat, gaan de mistvoorlichten tegelijk
aan met de koplampen, de
buitenverlichting en het dashboard.
Als de mistlichtschakelaar 2 naar de
stand
wordt gedraaid (de
mistvoorlichtschakelaar 2 keert
automatisch terug naar de stand
),
gaan het mistachterlicht en het
bijbehorende indicatielampje op het
instrumentenpaneel ook aan.
MISTACHTERLICHTEN
De mistachterlichten kunnen worden
gebruikt als het contact is
ingeschakeld.
Dankzij het mistachterlicht kan uw
voertuig beter worden waargenomen.
Wanneer de lampen branden, brandt
het mistachterlicht indicatielampje op
het instrumentenpaneel.
Versies met mistvoorlichten
Inschakelen
De koplampschakelaar 1 moet op
ofworden gezet alvorens u
de mistachterlichten inschakelt.
Om het mistachterlicht in te schakelen,
zet u de mistlichtschakelaar 2 in destand
(de mistlichtschakelaar keert
automatisch terug naar de stand
).
Het waarschuwingslampje
in het
instrumentenpaneel brandt als het
mistachterlicht is ingeschakeld.
Uitschakelen
Schakel het mistachterlicht als volgt uit:
draai de mistlichtschakelaar 2 weer
op
(de mistlichtschakelaar keert
automatisch terug naar de stand
);
draai de mistlichtschakelaar 1 op
OFF;
zet het contact op een andere stand
dan ON (AAN).
Het waarschuwingslampje
in het
instrumentenpaneel gaat uit als het
mistachterlicht is uitgeschakeld.
Als u het mistachterlicht inschakelt,
schakelt het mistvoorlicht tevens in.
Als de mistlichtschakelaar 2 naar de
stand
wordt gedraaid (de
mistlichtschakelaar keert automatisch
terug naar de stand
) gaat het
indicatielampje van de mistvoorlicht op
het instrumentenpaneel ook branden.
Met automatische
verlichtingsregeling
Als de koplampschakelaar in de stand
AUTOstaat, schakelt het
mistachterlicht in zodra de koplampen,
1905030101-121-001AB
27

INSTRUMENTENPANEEL
1. Kilometerteller/dagteller en knop dagteller/Dashboardverlichting - 2. Kilometerteller 3. Snelheidsmeter - 4 Infodisplay
automatische versnellingsbak - 5. Kilometerteller/Info tripcomputer/Temperatuurmeter motorkoelvloeistof/Brandstofmeter/
Buitentemperatuur/Snelheidsbegrenzer/Cruise Control/INFO-display
4905020103-121-001AB
49

Versies met stuur rechts
1. Kilometerteller/dagteller en knop dagteller/Dashboardverlichting - 2. Kilometerteller 3. Snelheidsmeter - 4 Infodisplay
automatische versnellingsbak - 5. Kilometerteller/Info tripcomputer/Temperatuurmeter motorkoelvloeistof/Brandstofmeter/
Buitentemperatuur/Snelheidsbegrenzer/Cruise Control/INFO-display
5005020107-121-001AB
50
KENNISMAKING MET HET INSTRUMENTENPANEEL

KILOMETERTELLER /
DAGTELLER
U kunt de weergavemodus wijzigen van
kilometerteller in Dagteller A” en in
“Dagteller B”,en terug naar
kilometerteller door schakelaar 1
fig. 51 in te drukken terwijl een van de
modi wordt weergegeven. De gekozen
modus wordt weergegeven.
Als het contact is ingeschakeld op ACC
of UIT, kunnen de kilometerteller of
tripmeters niet worden weergegeven.
Als de schakelaar echter wordt
ingedrukt kan er echter per ongeluk
worden geschakeld tussen de
tripmeters of worden deze gereset
gedurende een periode van tien
minuten in de volgende gevallen:
nadat het contact op AAN is gezet;
nadat het portier aan
bestuurderskant is geopend.Trip meter
De dagteller kan de totale afstand van
twee afgelegde afstanden registreren.
Een wordt geregistreerd onder "Trip A"
en de andere onder "Trip B".
“Trip A” kan bijvoorbeeld de afstand
vanaf het vertrekpunt registreren en
“Trip B” de afstand vanaf de laatste
tankbeurt.
Gebruik deze meter om reisafstanden
bij te houden en brandstofverbruik te
berekenen.
Als de gegevens van zuinig
brandstofverbruik worden gereset via
de controle voor zuinig
brandstofverbruik, of als Trip A wordt
gerest met de dagteller als de functie
die synchroniseert met de controle van
zuinig brandstofverbruik terwijl de
dagteller is ingeschakeld, dan resetten
de gegeven van zuinig energieverbruik
en Trip A gelijktijdig.
OPMERKING Alleen de dagtellers
registreren tienden van kilometers
(miles).
Dagteller resetten
De dagteller wordt gewist als de
stroomtoevoer wordt onderbroken
(doorgebrande zekering of
losgekoppelde accu) of als het voertuig
meer dan 9999,9 km (mile) heeft
gereden.
VERLICHTING
INSTRUMENTENPANEEL
Aanpassing lichtintensiteit
De lichtintensiteit van het
instrumentenunit en de
dashboardverlichting kan worden
aangepast door knop 1 te draaien
de lichtintensiteit vermindertdoor
de knop naar links te draaien. Er is een
pieptoon hoorbaar als de knop naar de
maximale dimstand is gedraaid;
de lichtintensiteit verhoogtdoor
de knop naar rechts te draaien.
Verlichtingsdimmer annuleren
Draai de knop naar rechts totdat u een
pieptoon hoort terwijl het
instrumentenpaneel wordt gedimd met
het contact AAN. Als de zichtbaarheid
van het instrumentenpaneel wordt
verminderd vanwege verblinding door
omgevingslicht, annuleert u de
verlichtingsdimmer.
51

Waarschuwingslampje (roodgekleurd) op dashboardlijst
Controlelampje Betekenis
WAARSCHUWINGSLAMPJE VEILIGHEIDSGORDEL
Het waarschuwingslampje van de veiligheidsgordels gaat branden als de bestuurders- of
passagiersstoel bezet is terwijl de veiligheidsgordel niet is bevestigd als het contact wordt
ingeschakeld.
Als de veiligheidsgordel van de bestuurder of de passagier niet is vastgemaakt (alleen als er
iemand op de passagiersstoel zit) en het voertuig rijdt met een snelheid van meer dan 20 km/u,
gaan de waarschuwingslampjes knipperen. Na korte tijd stopt de led met knipperen, maar blijft
deze branden.
Als een veiligheidsgordel niet wordt vastgemaakt, knippert de led nogmaals gedurende een
bepaalde tijd.
De led knippert opnieuw als de veiligheidsgordel van de bestuurders- of passagiersstoel wordt
losgemaakt nadat de led is gaan branden en het voertuig de snelheid van 20 km/h overschrijdt.
Passagiersdetectiesysteem: plaats geen extra zitkussen op de passagiersstoel, en ga hier
niet op zitten anders werkt de classificatiesensor voor inzittenden niet correct. De sensor
functioneert mogelijk niet goed aangezien het extra zitkussen interferentie met de sensor kan
veroorzaken.
Waarschuwingslampje (oranjekleurig) op dashboardlijst
Controlelampje Betekenis
INDICATIELAMPJE UITSCHAKELING PASSAGIERSAIRBAG
Het lampje gaat branden als het contact wordt ingeschakeld voor een werkingscontrole en
schakelt enkele seconden later uit ,of als de motor wordt gestart. Als het lampje niet uit gaat of
blijft branden, neemt u contact op met het Abarth Servicenetwerk.
67

bandendruksensoren;
als zich in de buurt van het midden
van het dashboard een metalen
apparaat of niet-authentiek
navigatiesysteem bevindt dat de
radiosignalen van de bandendruksensor
naar de ontvangstunit kan blokkeren;
als de volgende apparatuur in het
voertuig wordt gebruikt en
radio-interferentie veroorzaakt in de
ontvangstunit;
een digitaal apparaat zoals een pc;
een stoomomzetter zoals een
DC-AC-omvormer;
bij veel sneeuw of ijs op het voertuig,
met name rond de wielen;
als de batterijen van de
bandendruksensor leeg zijn;
als er een wiel zonder
bandendruksensor wordt gebruikt;
als er banden worden gebruikt die
zijn verstevigd met staaldraad in de
zijwanden;
als er sneeuwkettingen worden
gebruikt.
Banden en wielen
BELANGRIJK Pas bij het inspecteren of
aanpassen van de bandenspanning
geen overmatige kracht toe op het
kerngedeelte van de van de wielunit.
Het kerngedeelte kan beschadigd
raken.
Banden en wielen verwisselen
De volgende procedure stelt het TPMS
in staat een unieke ID-signaalcode van
een bandendruksensor te herkennen
wanneer banden of wielen worden
verwisseld, zoals het verwisselen van
en naar winterbanden.
BELANGRIJK Elke bandendruksensor
beschikt over een unieke
ID-signaalcode. De signaalcode moet
bij het TPMS worden geregistreerd
alvorens deze werkt. De eenvoudigste
manier om dit te doen is door uw band
te laten vervangen en de registratie van
de ID-signaalcode te laten uitvoeren via
een Abarth Servicepunt.
Banden vervangen bij een Abarth
Servicepunt: Als uw banden worden
vervangen door een Abarth
Servicepunt, wordt de registratie van de
ID-signaalcode van de
bandenspanningsensor aldaar
uitgevoerd.
Banden verwisselen door uzelf: Als
u of iemand anders de banden
verwisselt, kunnen de volgende
stappen worden uitgevoerd voor de
registratie van de ID-signaalcode voor
het TPMS:
schakel nadat de banden zijn
verwisseld, het contact in (AAN), en
schakel het vervolgens naar ACC of
UIT;
wacht ongeveer 15 minuten;
bestuur het voertuig na ongeveer
15 minuten met een snelheid van
minimaal 25 km/u gedurende
10 minuten; de ID-signaalcode van de
bandendruksensor wordt automatisch
geregistreerd.
BELANGRIJK Als het voertuig binnen
15 minuten nadat de banden zijn
verwisseld, wordt bestuurd, dan
knippert het waarschuwingslampje
omdat de ID-signaalcode van de
sensor nog niet is geregistreerd. Als dit
gebeurt, parkeert u het voertuig
ongeveer 15 minuten waarna de
ID-signaalcode van de sensor wordt
geregistreerd als u 10 minuten hebt
gereden.
Banden en wielen vervangen
BELANGRIJK Laat banden of wielen of
beide vervangen/repareren bij een
Abarth Servicepunt, anders kunnen de
bandenspanningsensoren beschadigd
raken.
BELANGRIJK De wielen van uw
voertuig zijn specifiek ontworpen voor
de installatie van bandendruksensoren.
Gebruik alleen authentieke wielen
anders is het wellicht niet mogelijk de
bandenspanningsensoren te installeren.
Zorg ervoor dat er
bandenspanningsensoren worden
77
